30.09.2026 von Viktor Siebert

Eine Mitsubishi Power Supply Unit MDS-B-CVE-37 kam mit einem eindeutigen Fehlerbild zu industrypart: Das Gerät hatte keine Funktion. Bei unserer Prüfung bestätigte sich ein interner Defekt der Leistungsendstufe. Betroffen waren das Transistormodul und dessen Ansteuerung. Damit lag die Ursache im Leistungsteil des Netzteils und nicht lediglich in einer äußerlich erkennbaren Anschluss- oder Anzeigeauffälligkeit.

Nach unserer technischen Einschätzung ist der Ausfall auf die Alterung der Bauteile zurückzuführen. Eine möglicherweise unzureichende Kühlung der Kühlkörper kommt als zusätzlicher Einfluss infrage. Ein nachgewiesener Lüfterausfall oder eine gemessene Übertemperatur ist damit jedoch nicht verbunden. Diese Unterscheidung ist für eine sachliche Bewertung des Schadens wichtig.

Welche Aufgabe übernimmt die Power Supply Unit?

Die MDS-B-CVE-37 gehört zur Mitsubishi-Antriebstechnik für CNC-Maschinen. Als zentrale Versorgungseinheit stellt sie elektrische Energie für die angeschlossenen Antriebsmodule bereit. Sie ist von einem Servo Drive oder Spindle Drive zu unterscheiden: Die eigentliche Motoransteuerung erfolgt in den nachgeschalteten Antriebsmodulen.

Das Zusammenspiel dieser Baugruppen erklärt, weshalb ein Fehler an einer zentralen Stromversorgung die Einsatzbereitschaft des gesamten betroffenen Antriebsverbunds beeinträchtigen kann. Auch wenn der angeschlossene Motor mechanisch unauffällig ist, benötigt sein Drive eine funktionsfähige Energieversorgung. Ein Netzteildefekt darf deshalb nicht vorschnell als Motorfehler eingeordnet werden.

Für die Zuordnung von Ersatzteilen reicht die äußere Ähnlichkeit zweier Geräte nicht aus. Die vollständige Modellbezeichnung, die Ausführung, die Anschlüsse und die konkrete Maschinenkonfiguration müssen zusammenpassen. Dies gilt besonders bei älteren MDS-B-Systemen, in denen verschiedene Leistungsgrößen und Ausführungen eingesetzt werden.

Ausgangsfehler: keine Funktion

Die Fehlerbeschreibung bei der Anlieferung lautete „keine Funktion“. Eine konkrete Alarmnummer wurde für diesen Reparaturfall nicht übermittelt. Deshalb ordnen wir dem Eingangszustand keinen nachträglich vermuteten Alarmcode zu. Ein Funktionsausfall und eine bestimmte Alarmmeldung sind unterschiedliche Informationen.

Für die Fehlersuche ist zunächst zu klären, ob die Versorgung von außen fehlt oder ob das Gerät selbst einen internen Schaden aufweist. Zu den allgemeinen Prüfpunkten gehören die Einspeisung, Freigaben und Verbindungen sowie die internen Versorgungs- und Leistungsschaltungen. In diesem Fall ergab die Prüfung einen konkreten internen Befund: Das Transistormodul und seine Ansteuerung waren defekt.

Warum Leistungsmodul und Ansteuerung zusammen betrachtet werden

Das Transistormodul ist Teil der Leistungsendstufe. Die zugehörige Ansteuerschaltung sorgt dafür, dass die Leistungshalbleiter die vorgesehenen Schaltzustände einnehmen. Beide Bereiche sind funktional eng miteinander verbunden. Wird bei einer Diagnose nur das auffällig beschädigte Leistungsbauteil betrachtet, kann ein weiterer Fehler in seiner Ansteuerung unberücksichtigt bleiben.

Für die fachgerechte Instandsetzung ist deshalb die gemeinsame Bewertung beider Bereiche wesentlich. Das betrifft nicht nur sichtbare Schäden, sondern auch die Bedingungen, unter denen das Leistungsmodul angesteuert wird. Welche einzelnen Treiberbauteile oder Platinen betroffen sind, lässt sich aus der allgemeinen Fehlerbeschreibung allein nicht ableiten.

Der dokumentierte Befund grenzt den Reparaturbereich klar ein. Eine detaillierte Liste tatsächlich ausgetauschter Bauteile wurde für diesen Bericht nicht übermittelt. Daher führen wir weder konkrete Transistortypen noch einen pauschalen Austausch von Kondensatoren, Relais oder Optokopplern als ausgeführte Arbeit auf.

Bauteilalterung und mögliche thermische Belastung

Elektronische Bauteile verändern sich im Laufe ihrer Betriebszeit. Die Belastung hängt unter anderem von Betriebsstunden, Schaltvorgängen und Temperaturen ab. Bei diesem Gerät wurde die Alterung als Ursache des Ausfalls eingeschätzt. Eine unzureichende Wärmeabfuhr könnte die thermische Beanspruchung zusätzlich erhöht haben.

Kühlkörper können ihre Aufgabe nur erfüllen, wenn die Wärme ausreichend an die Umgebung abgegeben wird. Verschmutzte Kühlflächen, beeinträchtigte Luftwege oder eine ungünstige Schaltschranktemperatur sind deshalb bei vergleichbaren Schadensbildern sinnvolle Prüfpunkte. Diese allgemeinen Zusammenhänge ersetzen jedoch keinen Nachweis für den konkreten Ausfall.

Aus dem vorliegenden Befund folgt insbesondere nicht, dass ein Lüfter sicher ausgefallen ist. Ebenso wenig lässt sich daraus eine tatsächlich erreichte Bauteiltemperatur bestimmen. Für den Betreiber bleibt die Kontrolle der Kühlbedingungen trotzdem sinnvoll, damit ein instandgesetztes Gerät nicht erneut unter ungünstigen Umgebungsbedingungen eingesetzt wird.

Dokumentation und Prüfung am Testplatz

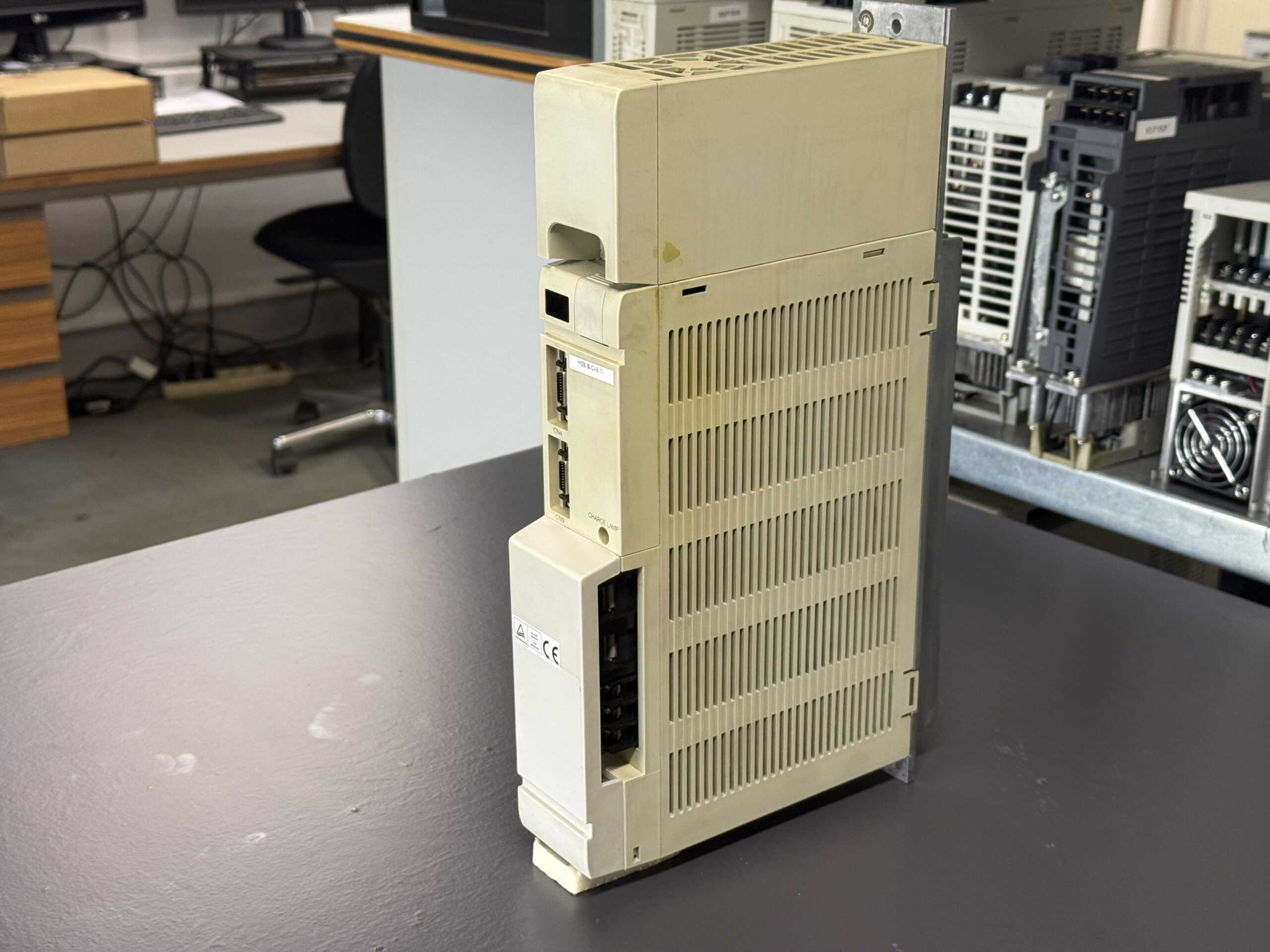

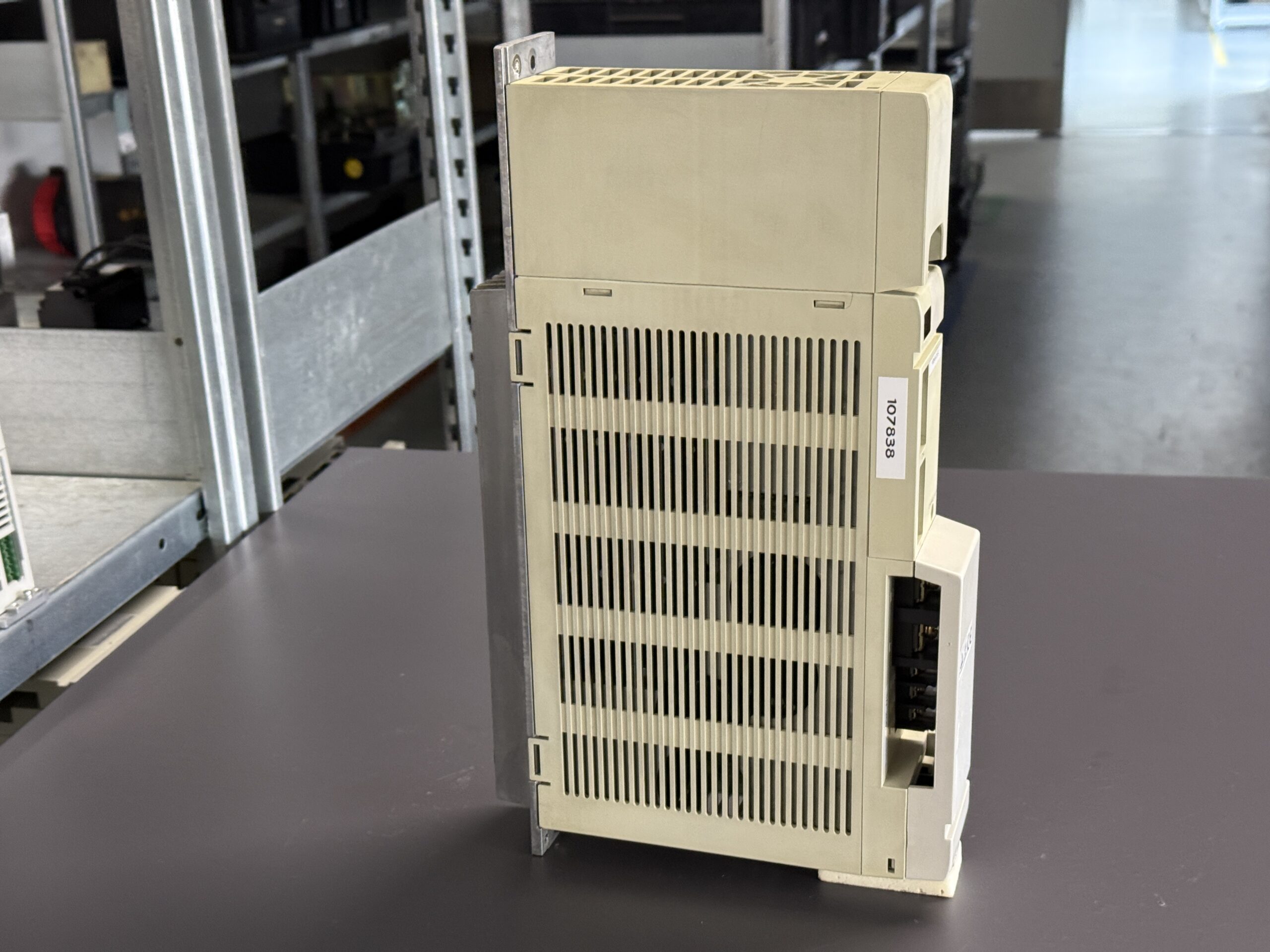

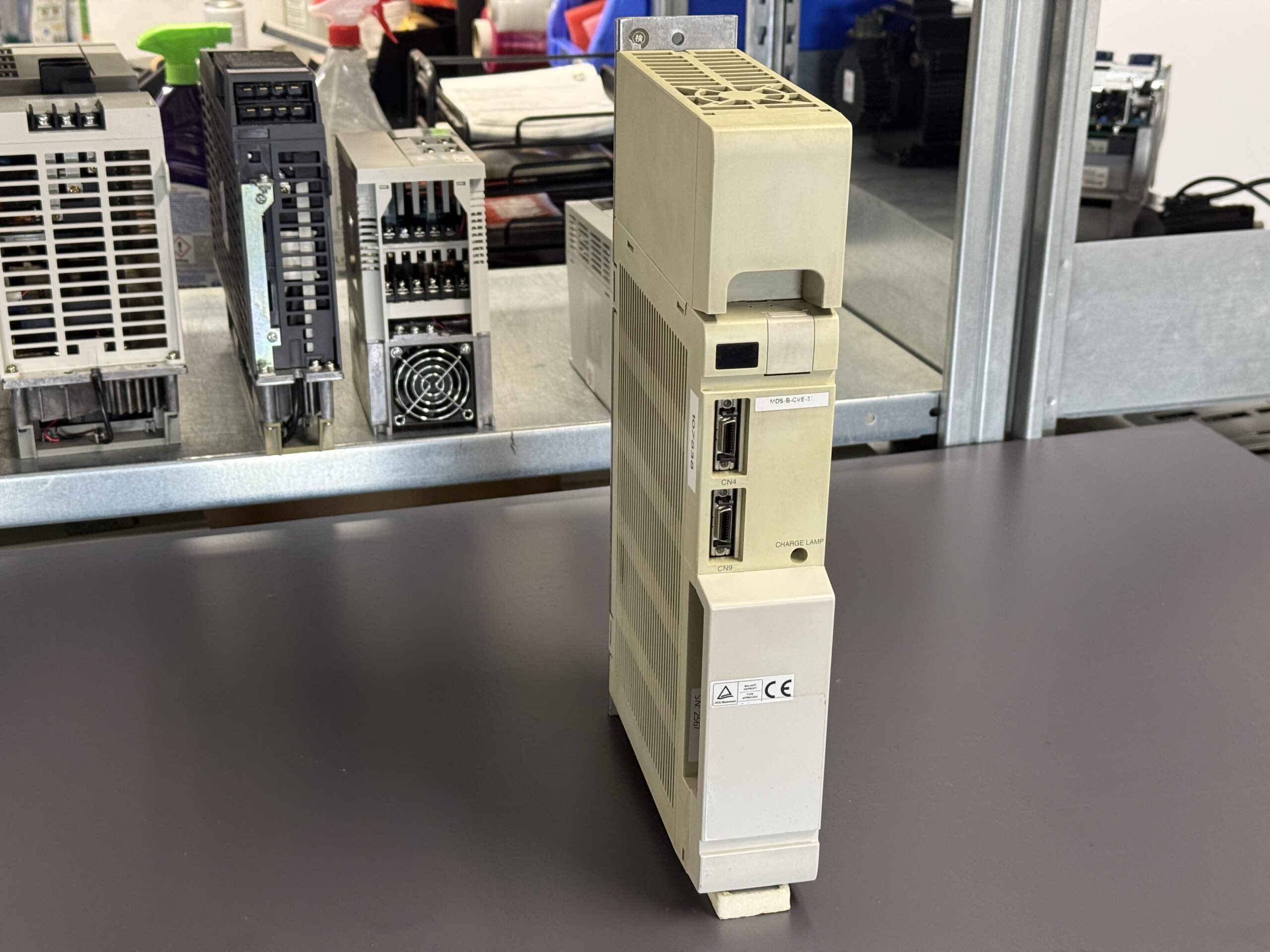

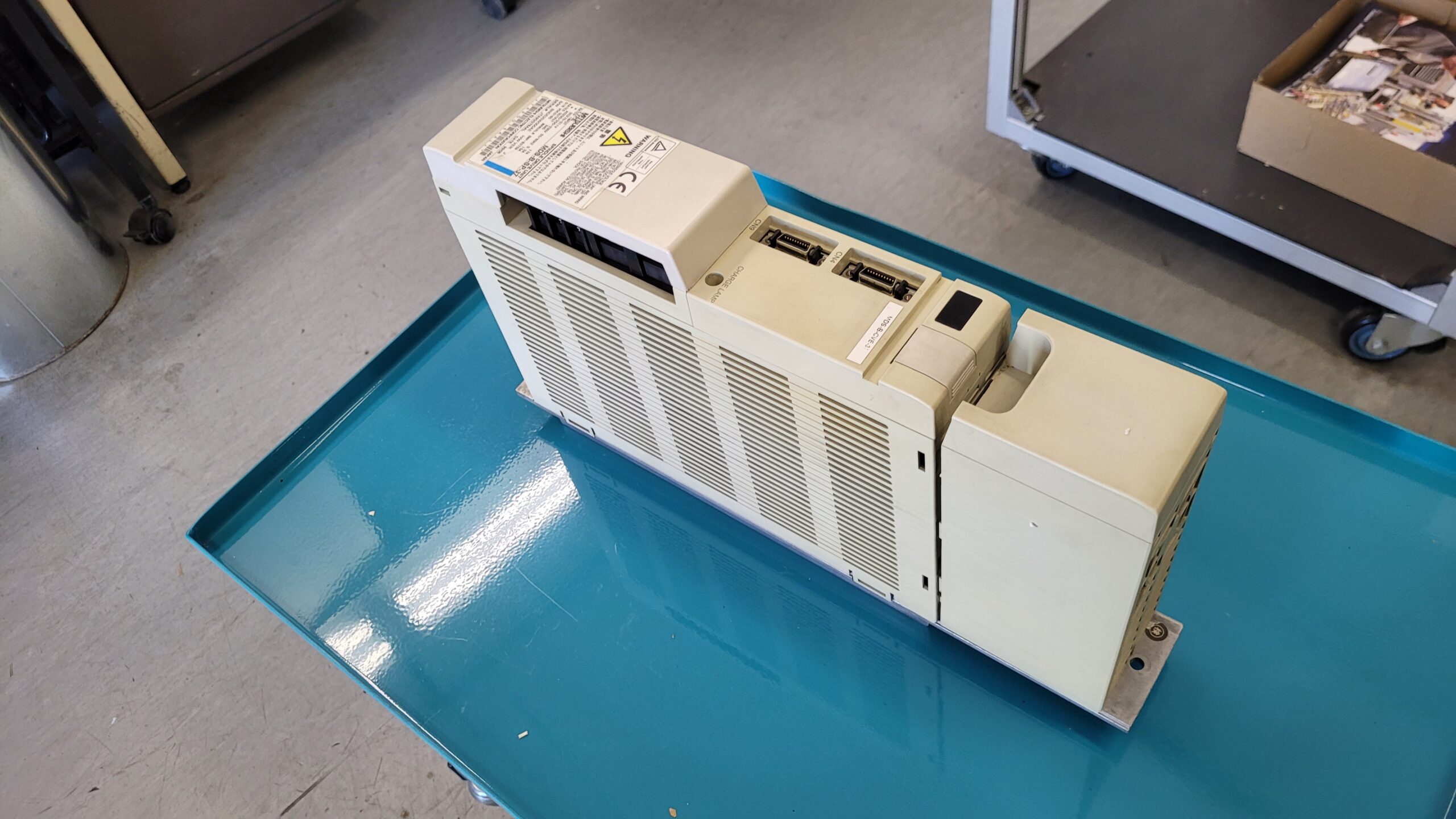

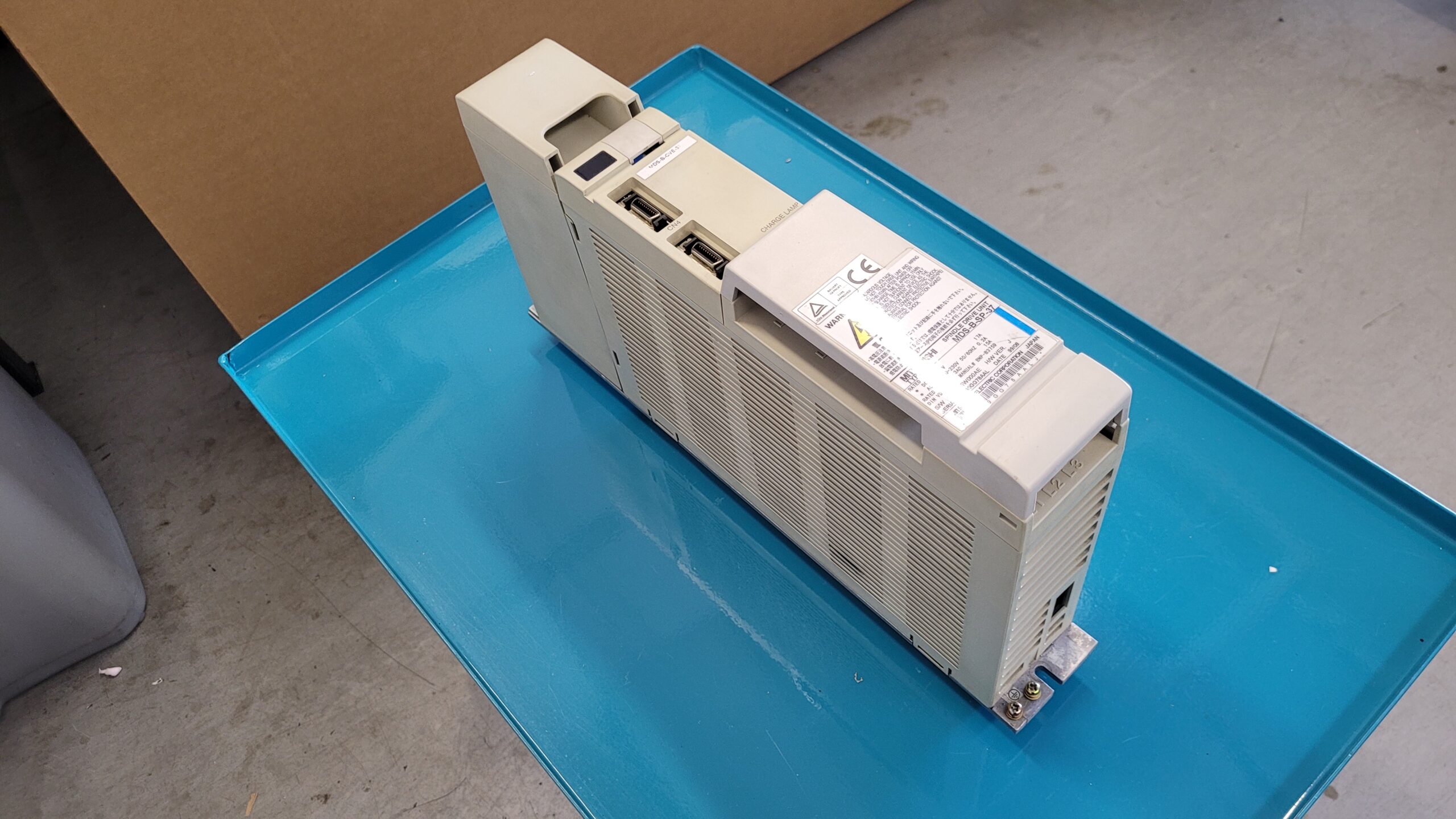

Die Bild- und Videoaufnahmen dokumentieren das Gerät sowie seine Anbindung am Testplatz. Eine solche Aufnahme veranschaulicht den Prüfaufbau. Sie ersetzt aber kein Messprotokoll über Ausgangswerte, Belastung oder Testdauer. Eine bestimmte mehrstündige Prüfung lässt sich daraus nicht ableiten.

Für eine vollständige Abschlussbewertung sind die tatsächlichen Prüfbedingungen und das Ergebnis maßgeblich. Dazu gehören bei einer zentralen Versorgungseinheit die Zusammenarbeit mit den angeschlossenen Antrieben und die Bewertung des Betriebs unter den vorgesehenen Bedingungen. Die Details richten sich nach der Gerätekonfiguration und den Herstellervorgaben.

In diesem Bericht bleiben der bestätigte Eingangsbefund und die sichtbare Dokumentation deshalb voneinander getrennt. Ein erfolgreicher Wiedereinbau beim Kunden oder ein bereits erfolgter Rückversand wird nicht behauptet, da hierzu keine Rückmeldung vorliegt.

Worauf Betreiber bei älterer Mitsubishi-Antriebstechnik achten sollten

Luftwege und Kühlflächen sollten regelmäßig kontrolliert werden. Der sinnvolle Umfang hängt von der Umgebung und der Betriebsbelastung ab. Ölnebel, Staub und Ablagerungen im Schaltschrank verdienen dabei besondere Aufmerksamkeit. Eine pauschale Wartungsfrist lässt sich ohne Kenntnis der Anlage nicht festlegen.

Hilfreich ist außerdem eine genaue Fehlerdokumentation: Welche Anzeige erscheint am Netzteil, welche Meldung am Spindel- oder Servoantrieb, und in welchem Betriebszustand tritt der Fehler auf? Fotos der vollständigen Anzeigen und der Gerätebezeichnungen erleichtern die technische Zuordnung. Eine kurze Beschreibung wie „keine Funktion“ ist ein Ausgangspunkt, ersetzt aber keine Diagnose.

Arbeiten an der Leistungs- und Zwischenkreiselektronik gehören in die Hände qualifizierter Fachkräfte. Auch nach dem Abschalten kann gespeicherte elektrische Energie vorhanden sein. Die Freischaltung und Prüfung müssen nach den geräte- und maschinenspezifischen Vorgaben erfolgen.

Technische Einordnung des Reparaturfalls

Der Mitsubishi MDS-B-CVE-37 zeigt, weshalb bei einem vollständigen Funktionsausfall eine Prüfung auf Bauteilebene wichtig ist. In diesem Fall waren sowohl das Transistormodul als auch dessen Ansteuerung betroffen. Die Alterung der Bauteile wurde als Ursache eingeschätzt; eine möglicherweise unzureichende Kühlung bleibt ein ergänzender Verdacht. Der Schwerpunkt der Instandsetzung liegt damit auf der zusammenhängenden Bewertung des Leistungsmoduls, seiner Ansteuerung und der Betriebsbedingungen.

Preis, Lieferzeit und weitere Informationen

Aktuelle Informationen zu Preis und Lieferzeit der Mitsubishi Power Supply Unit MDS-B-CVE-37 finden Sie auf der zugehörigen Produktseite.

Weitere Informationen zu unseren Reparaturen von Mitsubishi-Antriebstechnik finden Sie im Herstellerbereich.

📞 Kontaktieren Sie uns gerne bei Fragen zu Ihrer Mitsubishi-Stromversorgungs- oder Antriebstechnik. Unser Team unterstützt Sie bei der technischen Einschätzung, Reparatur und Prüfung Ihres Gerätes.

Technische Spezifikationen

Die Gerätezuordnung folgt der Angabe MDS-B-CVE-37. Ein passendes Originaltypenschild liegt nicht vor. Die Daten wurden in Mitsubishi-Herstellerunterlagen recherchiert. Modellbezogene Daten stammen aus BNP-C3015A(ENG), Seite I-5; elektrische Serienangaben aus Kapitel II, Seite II-2.

Merkmal	Technische Information
Hersteller	Mitsubishi Electric
Modell	MDS-B-CVE-37
Suchschreibweise	MDSBCVE37
Geräteart	Power Supply Unit; zentrale Gleichspannungsversorgung mit Rückspeisefunktion
Serie	MDS-B
Leistungsklasse	3,7 kW; nicht 37 kW
Netzversorgung	Dreiphasig; Herstellerangabe 200 V bei 50 Hz bzw. 200–230 V bei 60 Hz
Spannungstoleranz	+10 % / −15 % laut Serien-Spezifikation
Frequenz	50/60 Hz, Toleranz ±3 Hz laut Serien-Spezifikation
Ausgang	Gleichspannungs-Zwischenkreis; BNP-C3015A nennt 270 V, BNP-B3759B nennt für MDS-A/B-CV 270–311 V. Kein am vorliegenden Gerät gemessener Wert.
Ausgangsstrom / Eingangsstrom	Für dieses Gerät nicht sicher belegt; kein aus Leistung und Spannung errechneter Nennstrom
Abmessungen	Höhe × Breite × Tiefe: 380 × 60 × 300 mm; Typ A1
Gewicht	5,0 kg laut Modelltabelle
Kühlung	Kühlkörper / Luftführung; konkreter Lüftertyp und -zustand nicht dokumentiert
Achszahl	Keine eigene Motorachse; Versorgung eines projektierten Antriebsverbunds
Produktionsjahr / Seriennummer	Nicht festgestellt
Dokumentation	Mitsubishi BNP-C3015A(ENG), I-5 und II-1 bis II-6; ergänzend BNP-B3759B(ENG)

Einsatzumgebung und kompatible Geräte

Das Gerät gehört zur Stromversorgung von Mitsubishi-CNC-Antriebsverbünden. Das Herstellerhandbuch BNP-C3015A behandelt unter anderem Kombinationen mit MDS-B-SPT-Spindelantrieben. Die tatsächlich zulässige Kombination richtet sich nach Motorleistung, Antriebscharakteristik, Gesamtbelastung und Maschinenprojektierung. Eine pauschale Austauschbarkeit mit MDS-C1-CV-37 oder anderen CV-Ausführungen wird daraus nicht abgeleitet.

Vor einem Austausch sind die vollständige Ausführung, Verkabelung, Netzbedingungen, Freigaben und maschinenspezifischen Vorgaben zu prüfen. Das Netzteil wird nicht allein über einen passend wirkenden Gehäusedeckel identifiziert.

Funktionsbeschreibung

Die Einheit stellt einen gemeinsamen Gleichspannungs-Zwischenkreis für die angeschlossenen Antriebsmodule bereit. Die Leistungsschaltung wandelt die eingespeiste Energie um; die Rückspeiseschaltung ist Bestandteil des Versorgungskonzepts. Die nachgeschalteten Drives übernehmen die eigentliche Motorregelung. Eine direkte Encoderregelung des Motors ist hier nicht die Hauptaufgabe des Netzteils.

Ansteuerung, interne Versorgung, Ladefunktionen sowie Überwachungs- und Freigabesignale wirken zusammen. Ein Ausfall des Leistungstransistors oder seiner Ansteuerung kann die Funktionsfähigkeit der Versorgung beeinträchtigen. Die Schutzanzeige ersetzt dabei keine Bauteildiagnose.

Bestandteile

Die folgende Übersicht unterscheidet bestätigte Fehlerbereiche, sichtbare Elemente und allgemeine Funktionsgruppen. Konkrete Platinen- oder Halbleiter-Teilenummern sind nicht belegt.

Baugruppe	Bezeichnung	Menge	Funktion	Befund / Einordnung
Transistormodul	Teilenummer nicht dokumentiert	Nicht dokumentiert	Leistungsschaltung	Als defekt bestätigt
Ansteuerschaltung	Platinenbezeichnung nicht dokumentiert	Nicht dokumentiert	Ansteuerung des Leistungsmoduls	Als defekt bestätigt
Kühlkörper / Gehäuse	Sichtbarer Kühl- und Gehäusebereich	Keine Stückliste	Wärmeabfuhr / Schutz	Kühlproblem lediglich vermutet

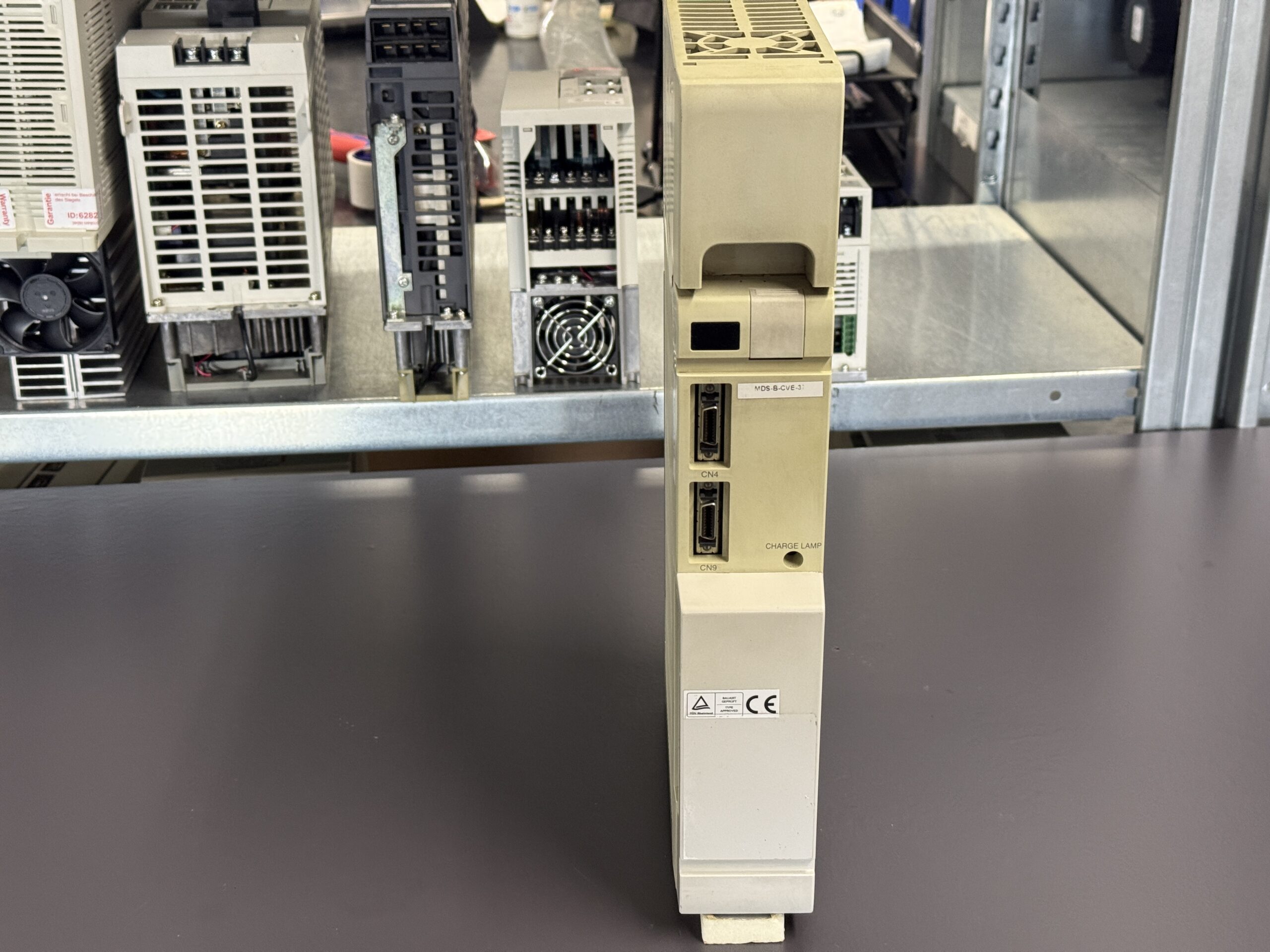

Frontanzeige	LED-Anzeige	1 sichtbar	Status- und Fehleranzeige	Keine Eingangsalarmnummer bestätigt
Frontanschlüsse	CN4, CN9	Je 1 sichtbar	Geräteverbindungen	Funktion / Belegung nach passendem Anschlussplan prüfen
Lade- und Zwischenkreisschaltung	Allgemeine Funktionsgruppe	Keine Stückliste	Zwischenkreisaufbau und Energieversorgung	Kein eigener Defekt bestätigt

Alarmmeldungen und Troubleshooting

Die Tabelle verwendet die Alarmzuordnung der Mitsubishi-Unterlagen für die MDS-B-Versorgung. Die zweistellige Nummer am angeschlossenen Drive und das Zeichen an der Power Supply Unit sind getrennte Anzeigen. Der Eingangszustand dieses Falls war „keine Funktion“, ohne bestätigten Alarmcode.

Die letzte Spalte enthält allgemeine fachliche Prüfansätze, keine als wörtliche Herstelleranweisung ausgegebenen Reparaturschritte. Der hochgeladene Einzelauszug enthält überwiegend dieselben Grundcodes, weicht aber bei Warnnummern und einzelnen Zeit-/Rücksetzangaben ab. Solche Details dürfen nicht zwischen Dokumentständen vermischt werden.

Drive-Code	Netzteil-LED	Originalbezeichnung	Bedeutung	Allgemeiner Prüfansatz
61	1	Power module overcurrent	Überstrom im Leistungsmodul	Leistungsteil, Ansteuerung und angeschlossene Last gemeinsam untersuchen.
63	3	Auxiliary regeneration error	Hilfsrückspeisetransistor bleibt eingeschaltet	Hilfsrückspeisekreis und Ansteuerung untersuchen.
65	5	Rush relay error	Überbrückungsrelais schaltet nicht ein	Vorladekreis, Relais und Versorgung prüfen.
67	7	Open phase	Eingangsphase fehlt	Dreiphasige Einspeisung und Verbindungen prüfen.
68	8	Watch dog	Interne Ablaufüberwachung spricht an	Interne Versorgung und Steuerung untersuchen.
69	9	Ground fault	Erdschluss am Motor; Erkennung bei READY ON	Motor und Leitungen fachgerecht prüfen; nicht automatisch das Netzteil ersetzen.
6A	A	External contactor melt	Externes Schütz trotz READY OFF eingeschaltet	Schütz, Rückmeldung und Ansteuerung prüfen.
6B	b	Rush relay melting	Überbrückungsrelais bleibt eingeschaltet	Relais und zugehörige Schaltung untersuchen.
6C	C	Main circuit error	Zwischenkreis lädt nicht ordnungsgemäß	Vorladung und Zwischenkreis auf Fehler untersuchen.
6E	E	Memory error	Speicherfehler	Steuerung und interne Versorgung prüfen.
6F	F	A/D converter error / Power supply error	A/D-Wandler- oder Versorgungsfehler	Messwerterfassung und Hilfsversorgung prüfen.
71	H	Instantaneous stop	Versorgungsunterbrechung oder externes Schütz fällt ab	Einspeisung, Schütz und Freigabekette prüfen.
75	L	Overvoltage	Zwischenkreisspannung über 410 V	Netzbedingungen und Rückspeisung prüfen.
77	n	Power module overheat	Übertemperatur im Leistungsmodul	Wärmeabfuhr und Umgebungsbedingungen prüfen.

Warnungen und Dokumentunterschiede

Im hochgeladenen Auszug „ALARMS MDS_A-13.pdf“, Seite II-5, stehen E0 / LED o und E1 / LED P. Im recherchierten BNP-C3015A, Seite II-6, werden entsprechende Warnungen als E8 / o und E9 / p geführt; zusätzlich sind EA / q und EB / r aufgeführt. Der Auszug allein belegt deshalb nicht alle Angaben für jede MDS-B-Ausführung. Für Zeitgrenzen und Rücksetzwege ist der zur tatsächlichen Geräte- und Maschinenkonfiguration gehörende Dokumentstand maßgeblich.

Diagnosehinweise zum Hauptfehler

Bestätigt sind der Funktionsausfall sowie der Defekt von Transistormodul und Ansteuerung. Ein Alarm 61 oder 77 wurde für den Eingangszustand nicht genannt. Der Befund darf daher nicht automatisch in „Überstromalarm“ oder „Übertemperaturalarm“ umbenannt werden.

Allgemein sind bei diesem Fehlerbild zunächst äußere Einspeisung und Freigaben von internen Fehlern zu trennen. Im Leistungsteil sollten Modul und Ansteuerung als zusammenhängendes System bewertet werden. Die genaue Ersatzteilliste, Messwerte und das abschließende Prüfergebnis sind noch nicht dokumentiert.

Präventive Maßnahmen

Kühlkörper, Luftwege und Schaltschrankbedingungen regelmäßig kontrollieren. Lüfter bei vorhandenem Verschleiß prüfen beziehungsweise nach Befund ersetzen. Steckverbindungen und Zwischenkreisverbindungen fachgerecht überprüfen lassen. Vollständige Anzeigen und Betriebsbedingungen bei sporadischen Fehlern dokumentieren. Eine feste Wartungsfrist oder ein bereits erfolgter präventiver Teiletausch wird für diesen Fall nicht behauptet.
