Alarm F1/32, ausgefallene Transistormodule und eine fehlerhafte Ansteuerung: Ein Mitsubishi MDS-D2-V3-202020 Servo Drive Unit kam zur Untersuchung zu industrypart. Neben dem Schaden an der Leistungsendstufe fanden wir auch an den beiden weiteren Transistormodulen Auffälligkeiten in der Ansteuerung. Ein stark verschmutzter, noch laufender Lüfter lieferte einen wichtigen Hinweis auf die mögliche Ursache: Seine Luftleistung reichte nach unserem Werkstattbefund nicht mehr für eine ausreichende Kühlung aus.

Dokumentierte Gerätedaten

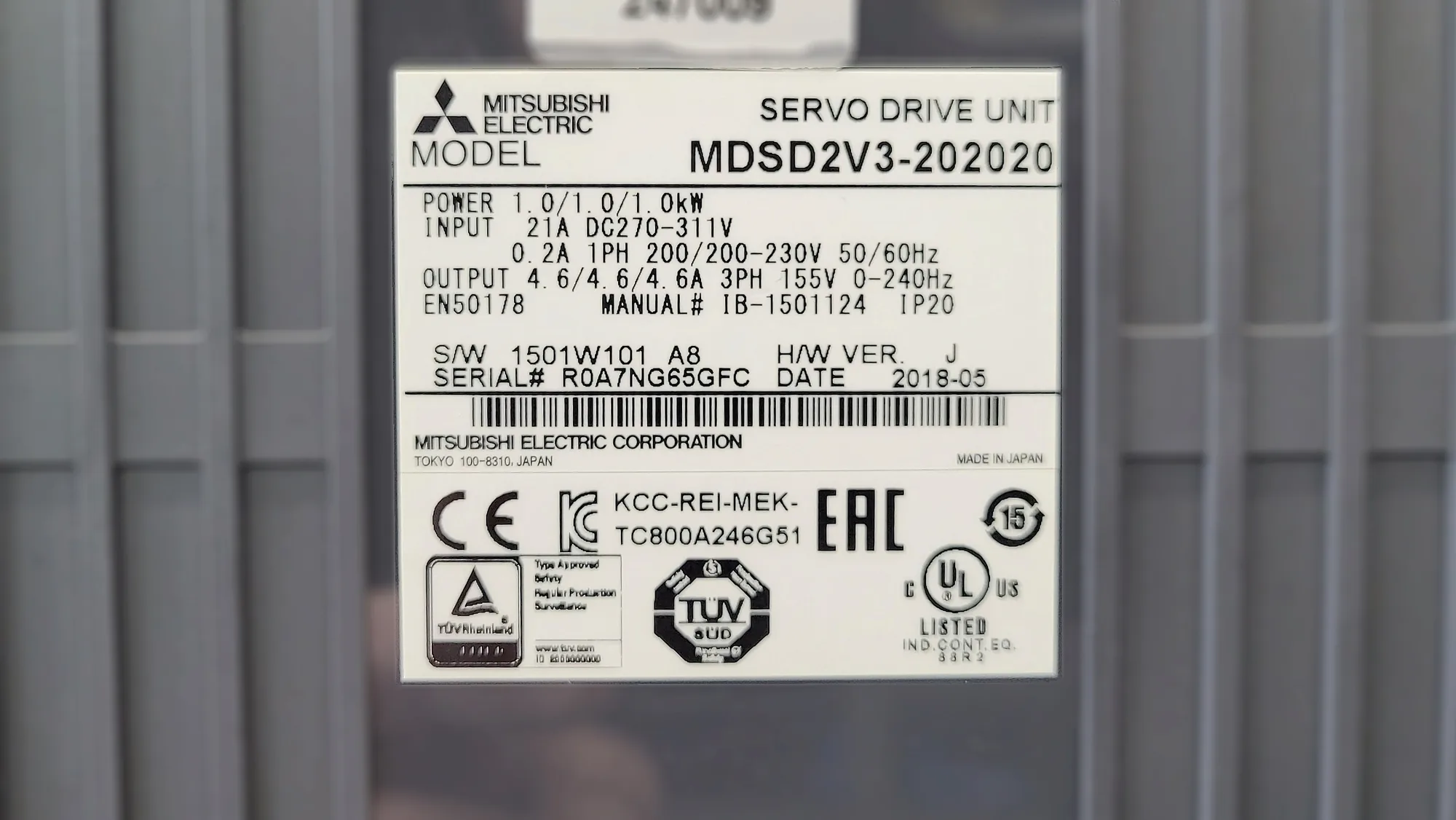

Die folgenden elektrischen Daten stammen aus dem bereitgestellten Typenschildfoto. Die Schreibweisen MDS-D2-V3-202020 und MDSD2V3-202020 bezeichnen das hier dokumentierte Modell.

Dokumentierte Baugruppen

Die Kennzeichnungen stammen aus der bereitgestellten Bestandteile-Liste. Sie beschreiben die Baugruppen und sind keine Aufstellung ausgetauschter Ersatzteile.

Fehlerbeschreibung bei Eingang

Das Gerät wurde mit der Alarmanzeige F1/32 angeliefert. Für die Diagnose war entscheidend, diese Meldung mit dem tatsächlichen Zustand der Baugruppen abzugleichen. Ein Alarmcode benennt die erkannte Störung, ersetzt aber nicht die Untersuchung von Leistungsmodulen, Ansteuerung und Kühlung.

Technischer Befund in unserer Werkstatt

Damit beschränkte sich der Befund nicht auf einzelne ausgefallene Leistungsteile. Auch die zugehörigen Ansteuerschaltungen mussten in die Bewertung einbezogen werden. Ein bloßer Austausch der offensichtlich defekten Module würde die bereits messbaren Probleme der übrigen Ansteuerung nicht beheben.

Wie Leistungsendstufe, Ansteuerung und Kühlung zusammenarbeiten

Die Leistungsendstufe schaltet den Strom für den angeschlossenen Servomotor. Die Ansteuerung sorgt dafür, dass die Leistungstransistoren zum richtigen Zeitpunkt ein- und ausgeschaltet werden. Fehler in dieser Ansteuerung können die Schaltvorgänge beeinträchtigen und die Leistungskomponenten zusätzlich belasten.

Im Betrieb entsteht Wärme, die über die vorgesehenen Kühlflächen und den Luftstrom abgeführt werden muss. Reicht die Kühlung nicht aus, steigt die thermische Belastung. Deshalb gehören Leistungsteil, Ansteuerung und Lüfter bei einem solchen Schaden gemeinsam zur Fehlersuche.

Warum ein laufender Lüfter trotzdem zu wenig kühlen kann

Bei diesem Gerät war ein Lüfter stark verschmutzt. Er drehte sich zwar noch, brachte nach unserem Befund jedoch nicht mehr die erforderliche Luftleistung. „Der Lüfter läuft“ und „die Kühlung ist ausreichend“ sind deshalb zwei unterschiedliche Aussagen.

Die eingeschränkte Kühlung ist eine plausible Erklärung dafür, dass die Leistungsendstufe thermisch belastet wurde und ausfiel. Der Zusammenhang ergibt sich aus dem Werkstattbefund; eine aufgezeichnete Temperaturhistorie liegt nicht vor. Das Datum 2018-05 auf dem Typenschild allein sagt wenig über Betriebsstunden, Verschmutzung und thermische Belastung aus.

F1/32 richtig einordnen

Bei der wechselnden LED-Anzeige steht F1 für Achse 1; 32 ist die Alarmnummer. Mitsubishi beschreibt Alarm 32 als Überstrommeldung des Leistungsmoduls. Die Anzeige allein beweist weder einen verschmutzten Lüfter noch eine Überhitzung. Die defekten Transistormodule und die mangelhafte Kühlung wurden hier durch die Untersuchung festgestellt.

Alarmliste zur Mitsubishi MDS-D2/DH2-Baureihe

Die folgende Auswahl hilft, Meldungen zu Versorgung, Leistungsstufe, Kühlung und Belastung einzuordnen. Im vorliegenden Fall wurde F1/32 gemeldet. Die weiteren Codes sind Referenzangaben und keine zusätzlich festgestellten Fehler dieses Geräts.

Warnungen zu Lüfter und Überlast

Ein laufender, verschmutzter Lüfter kann zu wenig Luft fördern. Das Ausbleiben einer Lüfterstillstand-Warnung belegt deshalb keine ausreichende Kühlung. Alarm 32 ist zudem von den Überhitzungsmeldungen 3B und 45 zu unterscheiden.

Quelle: Mitsubishi MDS-D2/DH2 Instruction Manual, IB-1501127-C, Abschnitt 7.1.1, S. 385; Alarmliste 7.2.1, S. 386–388; Warnungen 7.2.2, S. 391. Die Tabelle ist eine Auswahl aus der Baureihenanleitung, keine vollständige Liste sämtlicher Geber-, Netzteil- und Sonderfunktionsmeldungen.

Präventive Wartung statt ungeplanter Stillstand

Dieser Fall zeigt, weshalb wir seit Jahren zu regelmäßigen Lüfterkontrollen, fachgerechter Reinigung und rechtzeitigem Lüfterwechsel raten. Entscheidend sind Verschmutzung, freie Luftwege, der Zustand der Lüfter und die tatsächliche Kühlwirkung. Prüf- und Wechselintervalle richten sich nach Herstellervorgaben und Einsatzbedingungen.

Eine geplante präventive Überholung kann wirtschaftlich günstiger sein als ein Endstufenschaden mit anschließendem Maschinenstillstand. Im Störungsfall kommen zur Reparatur häufig Fehlersuche, Ausbau, Transport und Wiederinbetriebnahme hinzu. Früh erkannte Auffälligkeiten lassen sich dagegen in einen geplanten Wartungstermin einbeziehen.

Video zum Werkstattbefund

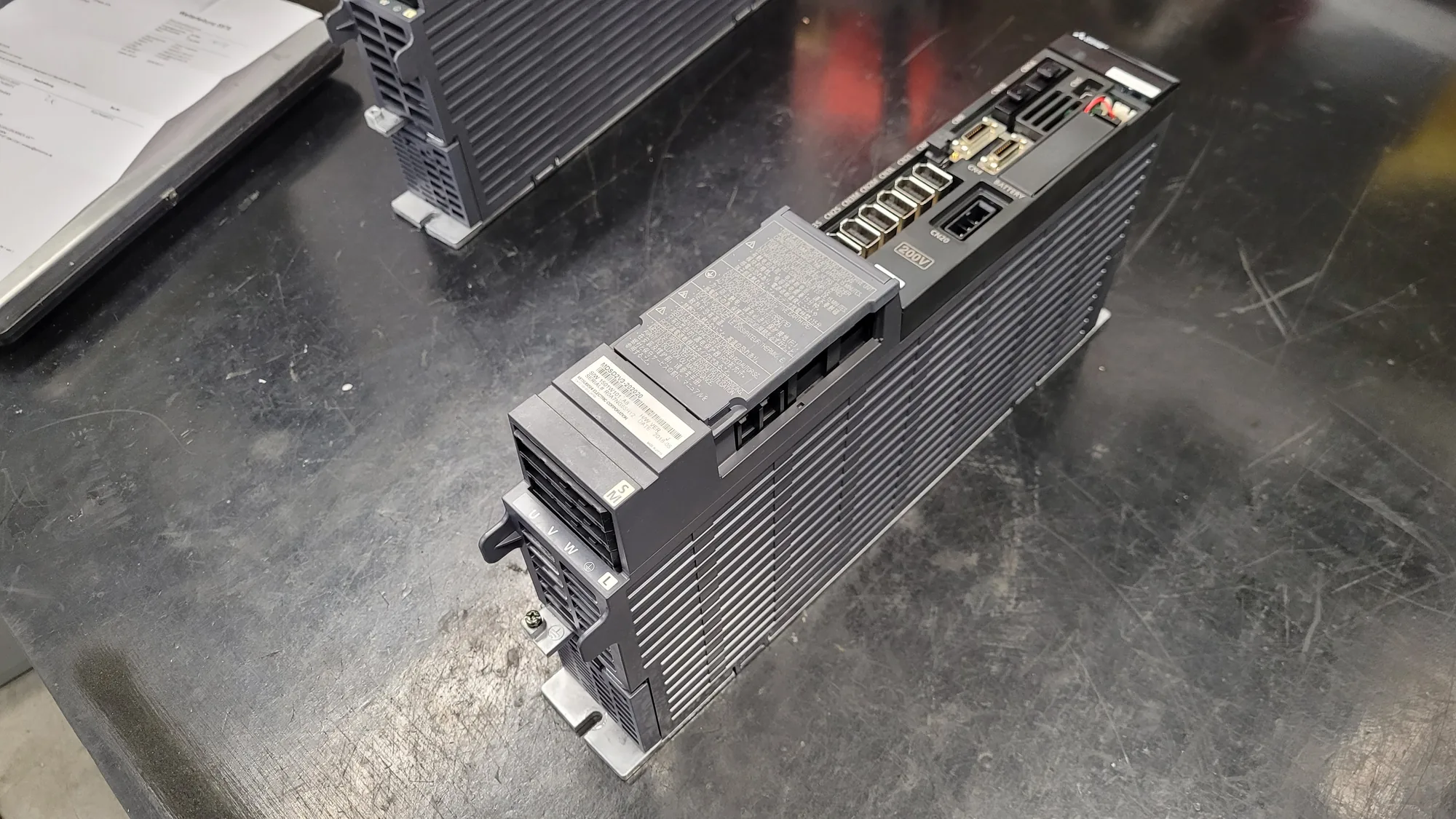

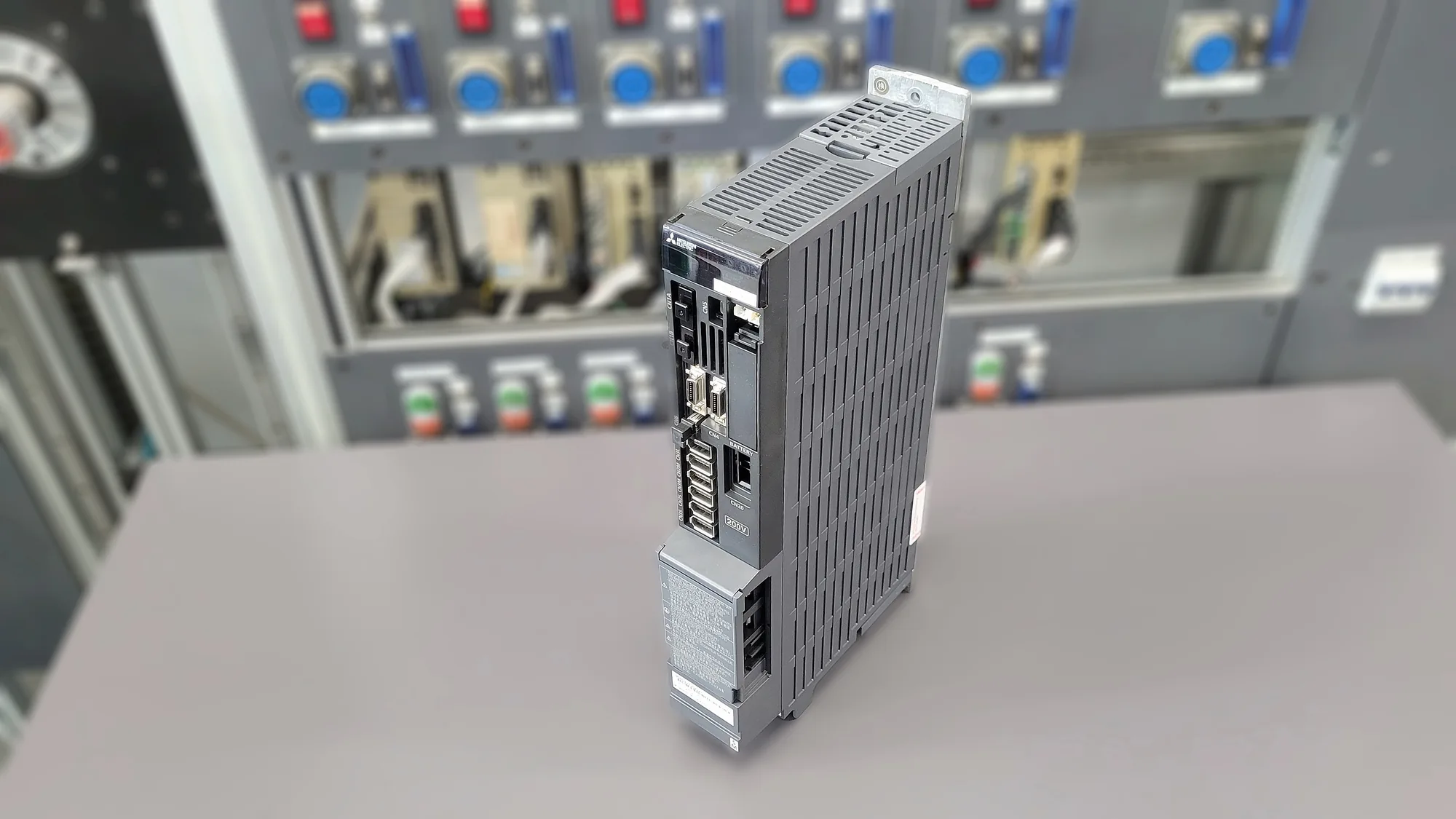

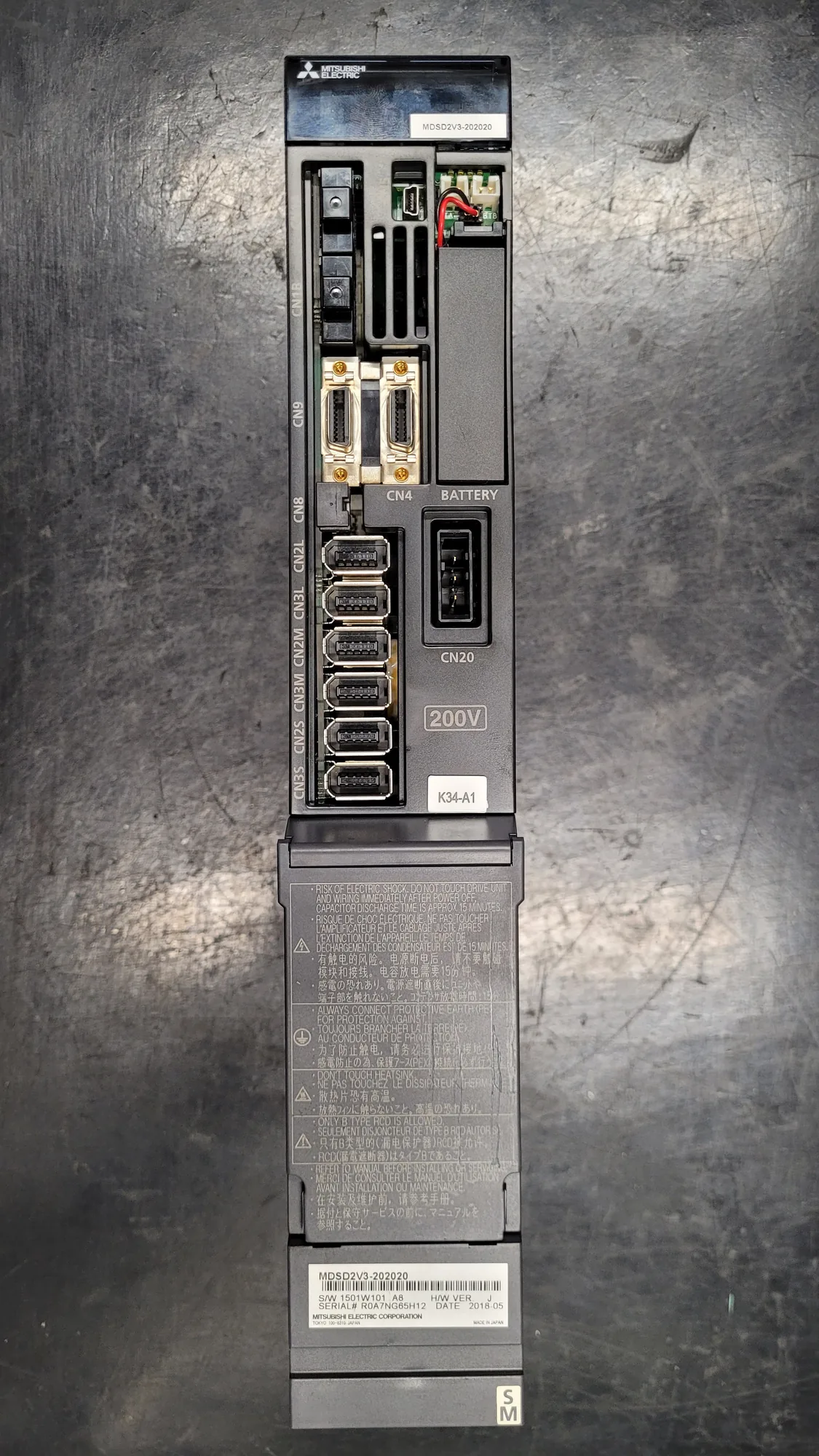

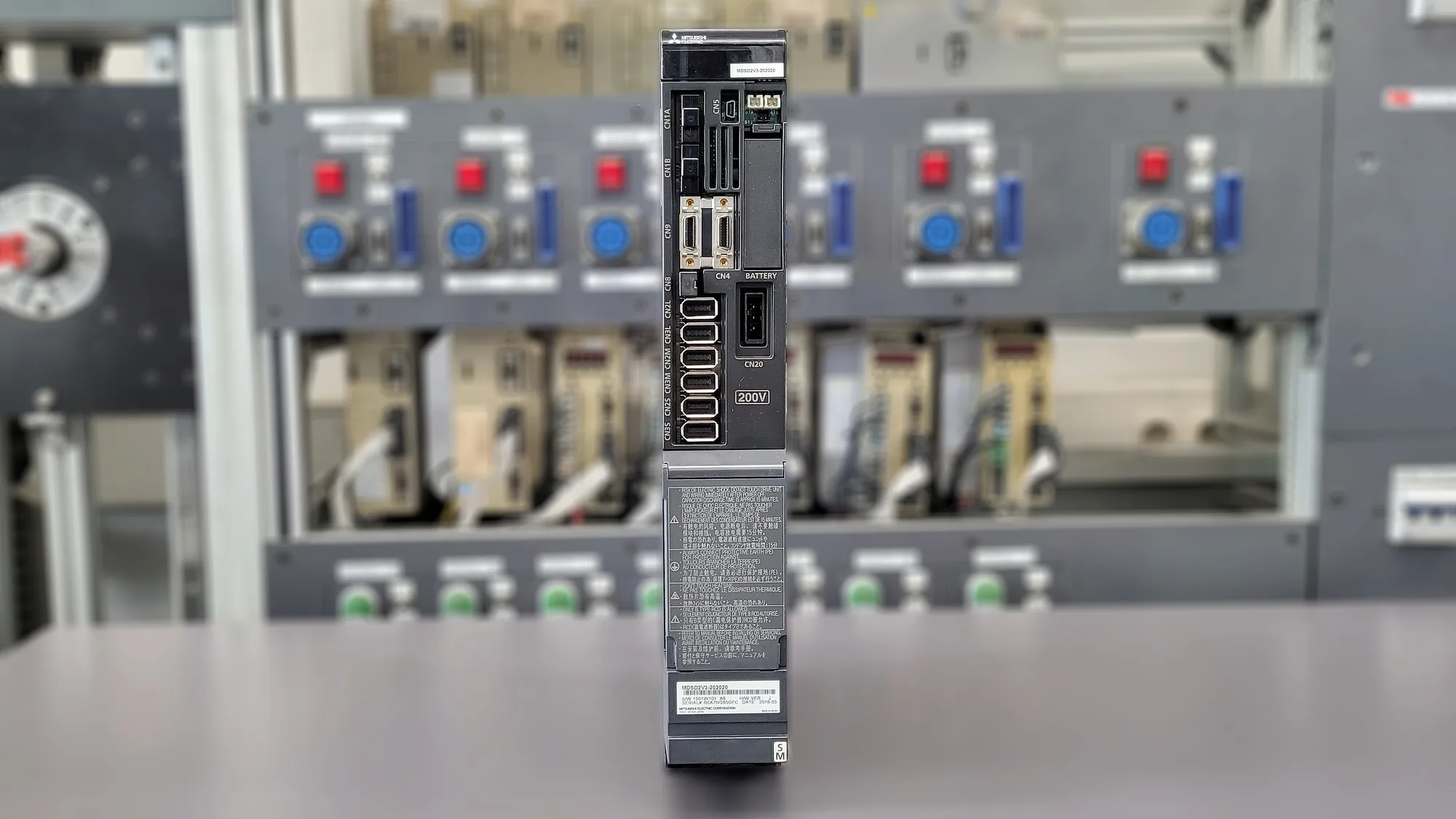

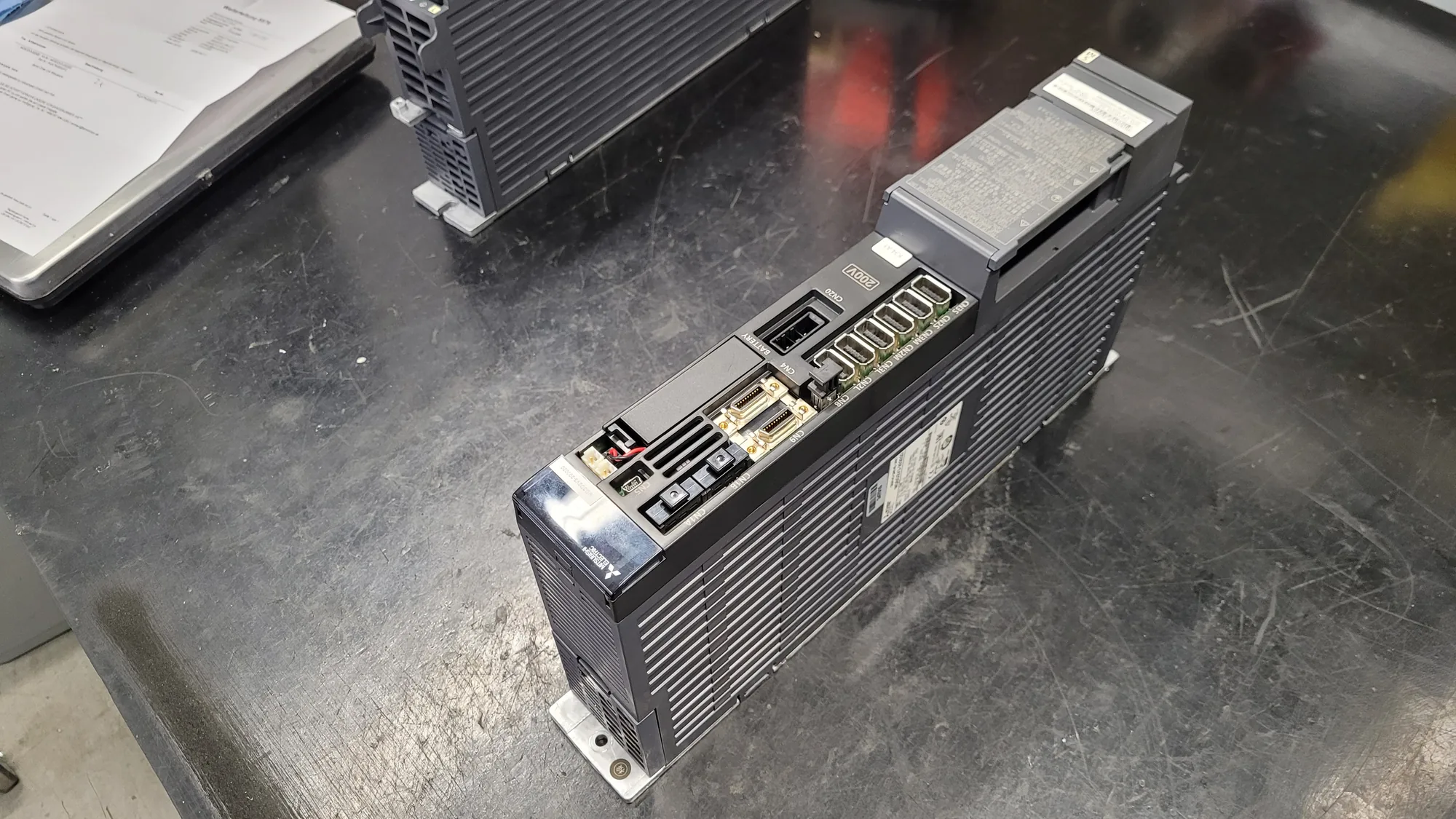

Das Video erläutert den Befund an der Leistungsendstufe und die Rolle der unzureichenden Kühlung. Gerätefotos und Aufnahmen vom Prüfstand ergänzen die Dokumentation.

Bildergalerie
