Ein Mitsubishi MDS-D-SP-200 Spindelantrieb wurde mit Alarm 17 zur Reparatur bei industrypart eingesendet. Bei der Eingangsprüfung konnten wir die Beanstandung bestätigen. Die weitere Diagnose ergab einen Defekt in der internen Spannungsversorgung. Nach der Reparatur und Überholung wurde das Gerät an unserem Testplatz mit einer Spindel erfolgreich geprüft. Der Alarm trat dabei nicht mehr auf.

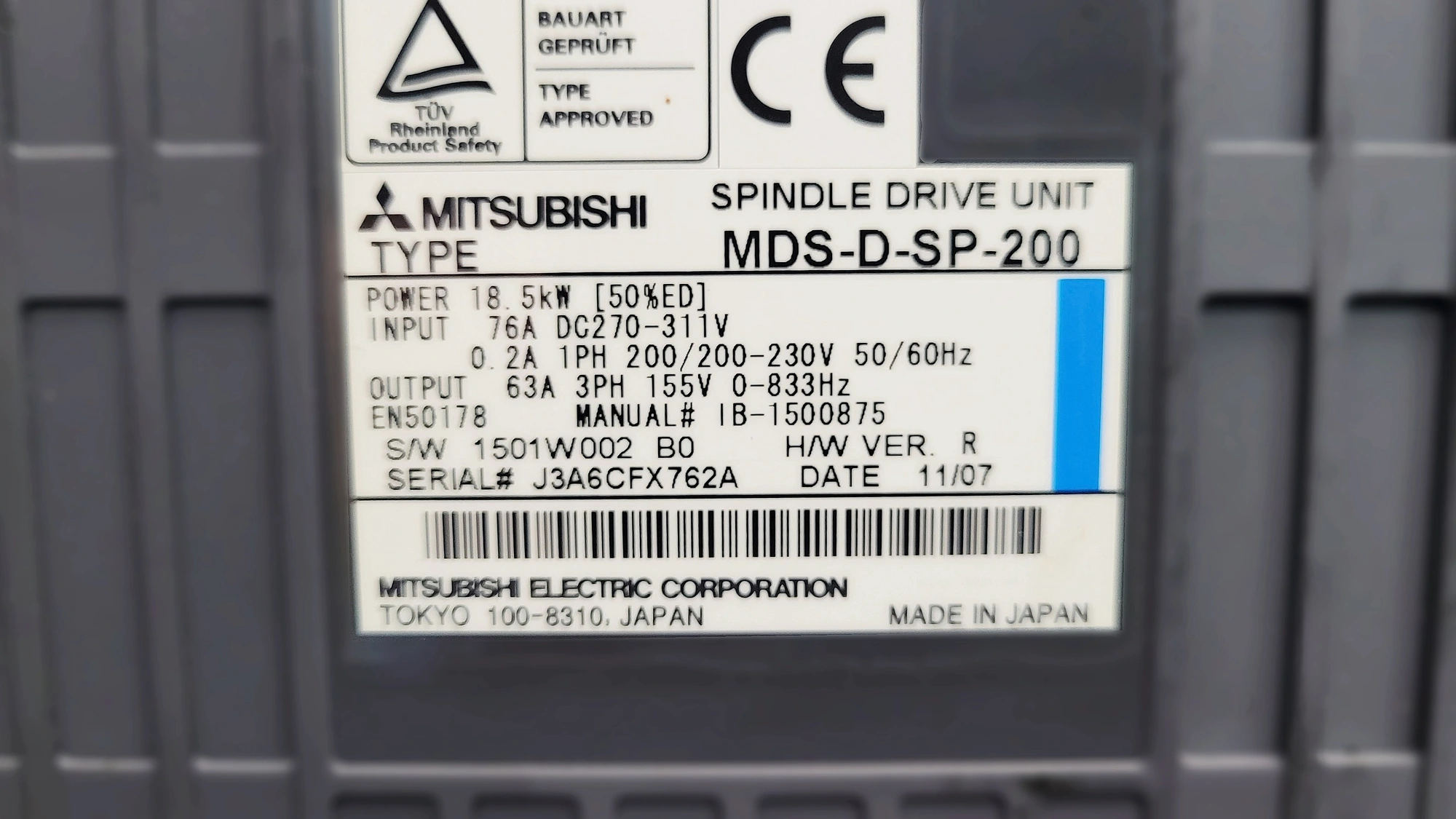

Technische Gerätedaten laut Typenschild

Die Angaben stammen vom bereitgestellten Typenschildfoto. Die Leistungsangabe 18,5 kW ist mit 50 % ED gekennzeichnet und wird hier nicht als Dauerleistung ausgegeben. Die Datumsangabe ist unverändert übernommen.

Eingangsprüfung und Werkstattbefund

Die Alarmmeldung war bei unserer Eingangsprüfung nachvollziehbar. Entscheidend für die Reparatur war anschließend die Untersuchung des Geräts: Wir stellten einen Defekt in der internen Spannungsversorgung fest. Dieser konkrete Befund bildete die Grundlage der Instandsetzung.

Alarm 17 und die interne Spannungsversorgung

Die Herstellerbedeutung des Alarms beschreibt den betroffenen Funktionsbereich. Der Defekt der internen Spannungsversorgung ist dagegen das Ergebnis unserer Untersuchung an diesem Gerät. Aus Alarm 17 allein lässt sich deshalb nicht ableiten, welches einzelne Bauteil defekt ist.

Eine elektronische Mess- und Auswerteschaltung benötigt eine stabile Versorgung. Ein Fehler der internen Versorgung kann daher auch die Verarbeitung von Messsignalen beeinträchtigen. Das erklärt einen möglichen technischen Zusammenhang mit der Stromrückführung. Welche Versorgungsschiene oder welches einzelne Bauteil betroffen war, ist für diesen Bericht nicht dokumentiert; eine genauere Bauteilursache wird deshalb nicht behauptet.

Auswahl relevanter Alarme

Referenz für Servo- und Spindelantriebe der Baureihe MDS-D/DH. In diesem Reparaturfall wurde ausschließlich Alarm 17 gemeldet. Die übrigen Einträge dienen der Einordnung und sind keine zusätzlichen Befunde.

Quelle: Mitsubishi MDS-D/DH Series Instruction Manual, IB-1500025(ENG)-H, Abschnitte 6-2 und 6-3, S. 6-5 und 6-13 (PDF-Seiten 426 und 434). Diese Alarmreferenz ist ein anderes Dokument als das auf dem Typenschild genannte Spezifikationshandbuch IB-1500875.

Ergänzender Abgleich: Die bereitgestellte Alarmunterlage „Alarme _ Troubleshooting-40.pdf“, S. 6-4, 6-5 und 6-13 (Dateiseiten 2, 3 und 11), bestätigt die hier verwendeten Alarmbedeutungen. Der Auszug trägt die Baureihenbezeichnung MDS-D/DH; ein eigener Revisionsstand ist im Auszug nicht ausgewiesen.

Reparatur, Reinigung und Überholung

Wir haben den Fehler behoben und den Spindelantrieb gründlich gereinigt und überholt. Dabei wurden auch verschleißanfällige Bauteile erneuert. Nach Abschluss der Arbeiten folgte die Prüfung an unserem Testplatz mit einer Spindel. Der Test verlief erfolgreich, und Alarm 17 trat nicht mehr auf.

Präventive Wartung sinnvoll einplanen

Eine fachgerechte Zustandsprüfung, Reinigung und präventive Überholung können helfen, fortschreitende Alterungs- und Verschleißerscheinungen frühzeitig zu erkennen. Umfang und Intervalle richten sich nach dem Zustand des Geräts, den Einsatzbedingungen und den Herstellervorgaben. Der hier festgestellte Versorgungsfehler bedeutet nicht, dass bei jedem Gerät mit Alarm 17 dieselben Bauteile ersetzt werden müssen.

Prüfstandaufnahme: Beispiel mit MDS-DH

Die ergänzende Prüfstandaufnahme zeigt einen Mitsubishi-Antrieb der Baureihe MDS-DH. Sie veranschaulicht die Arbeit am Prüfstand und ist keine Aufnahme des hier beschriebenen MDS-D-SP-200. Dessen erfolgreiches Prüfergebnis stammt aus der Werkstattdokumentation.

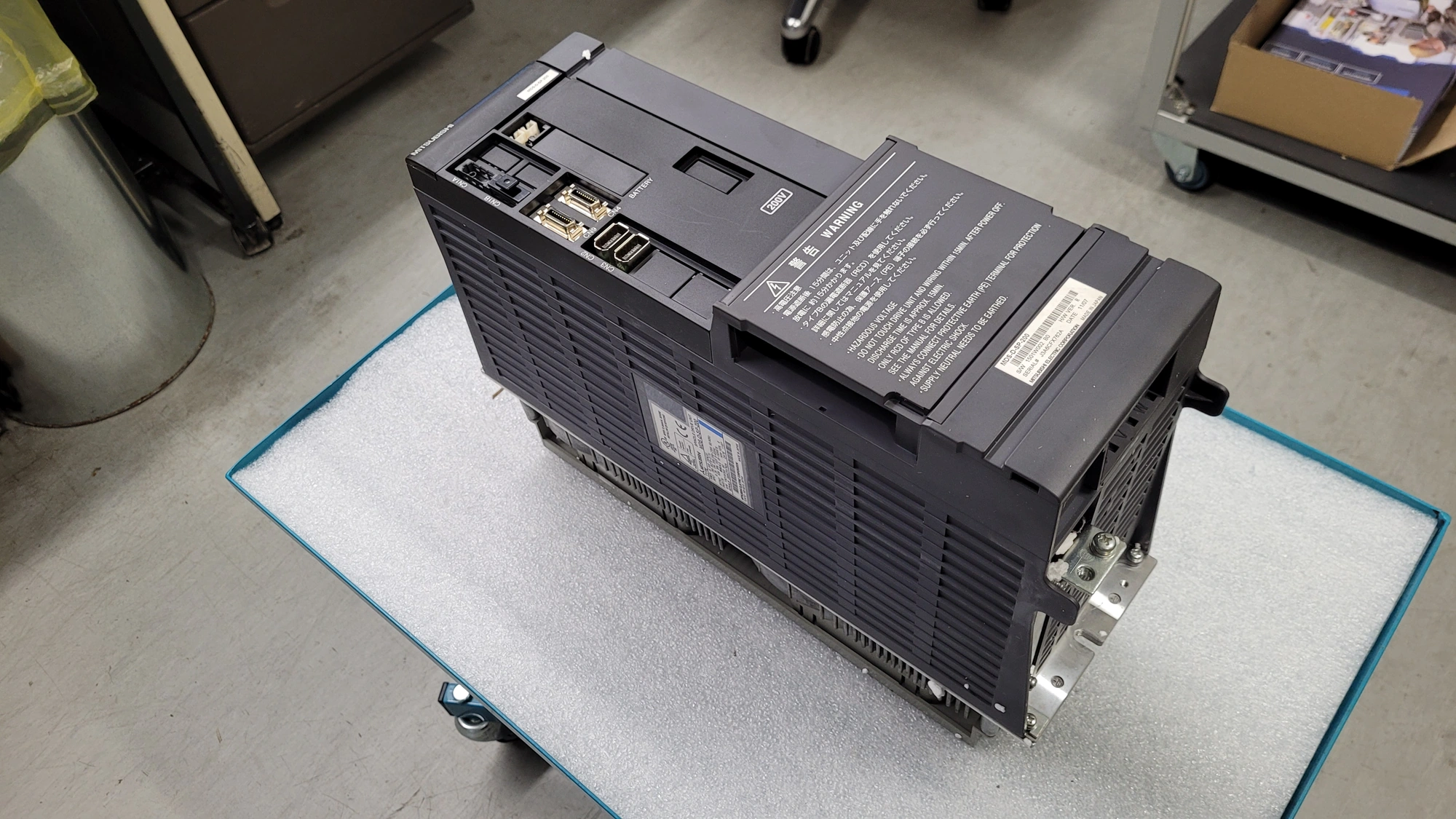

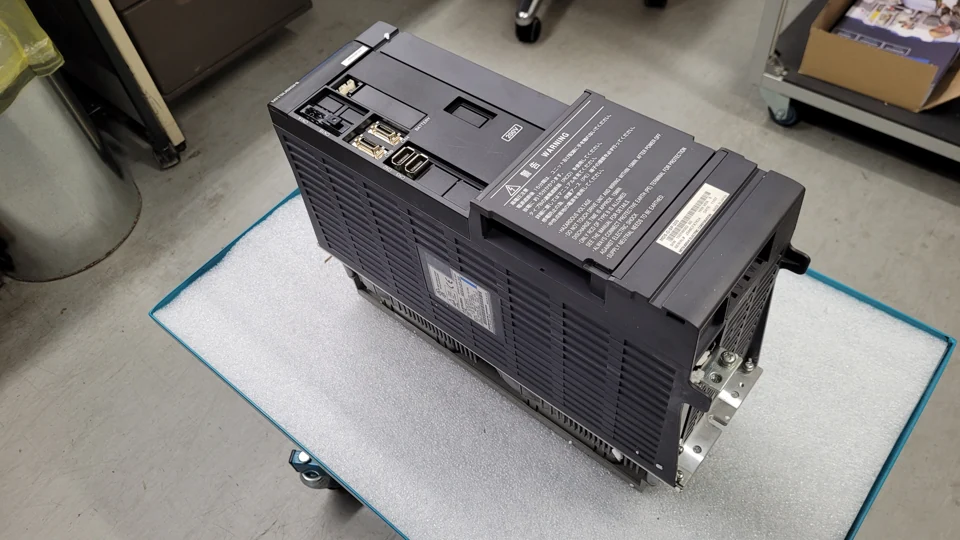

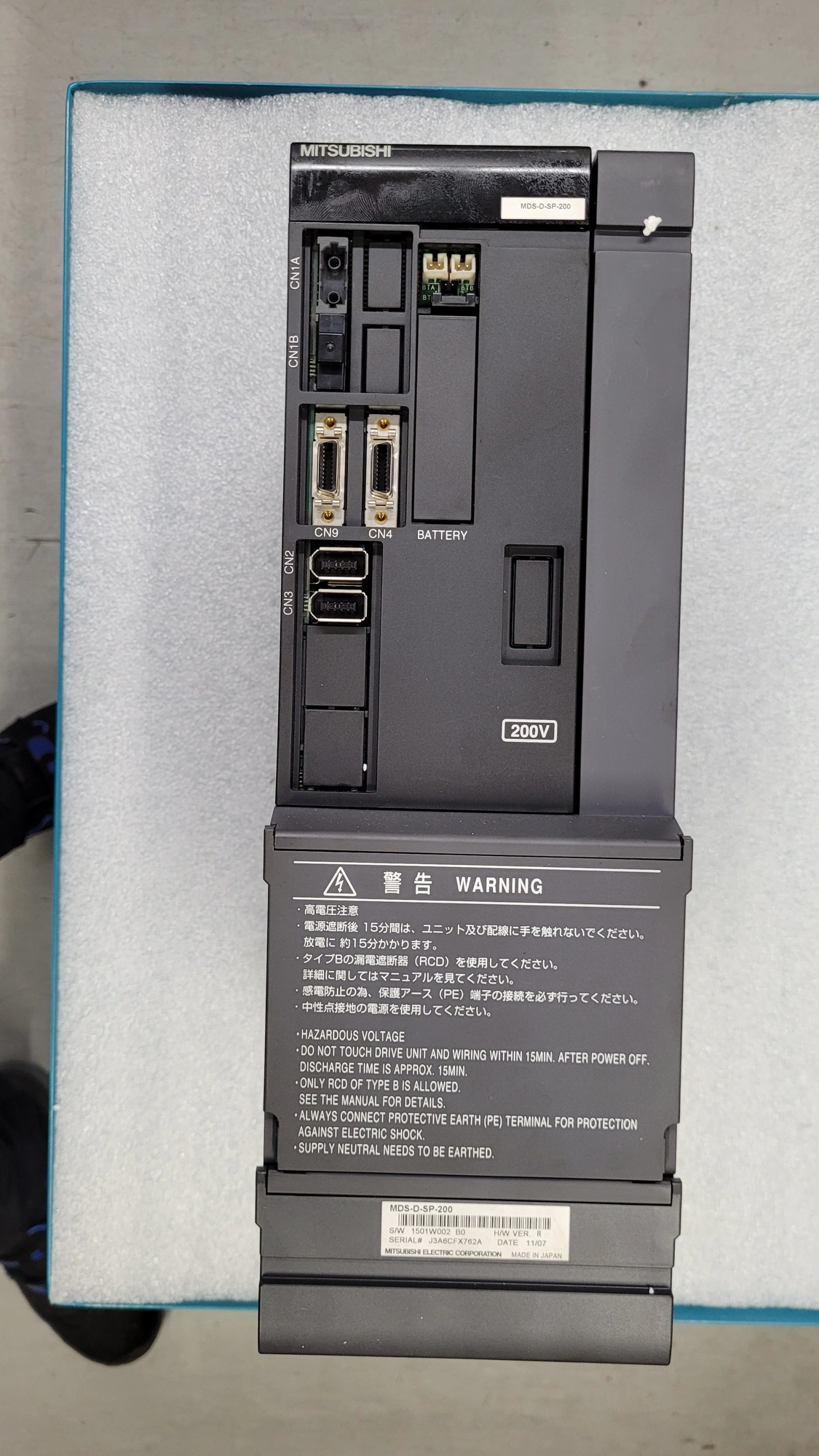

Vor der Reparatur

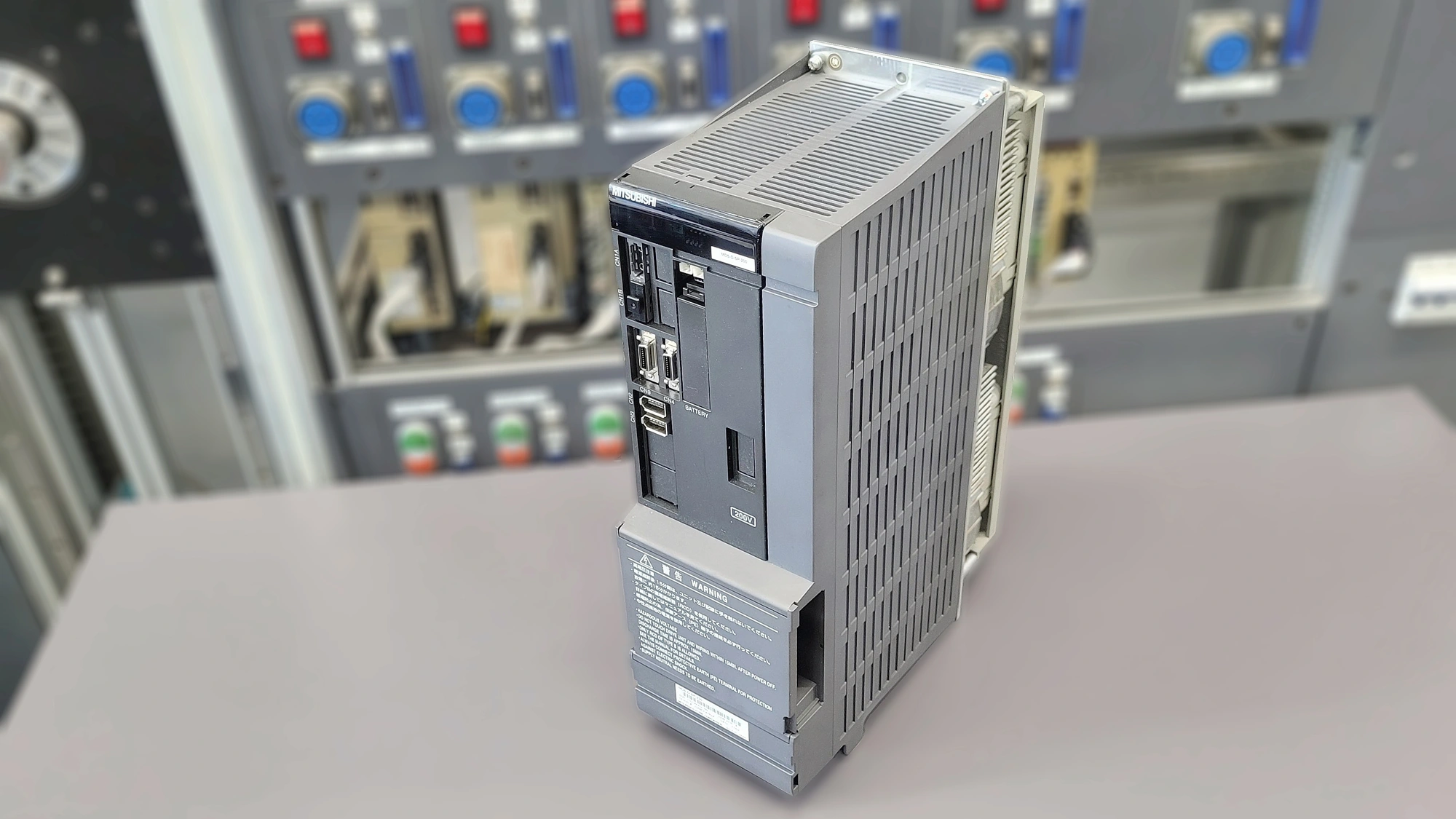

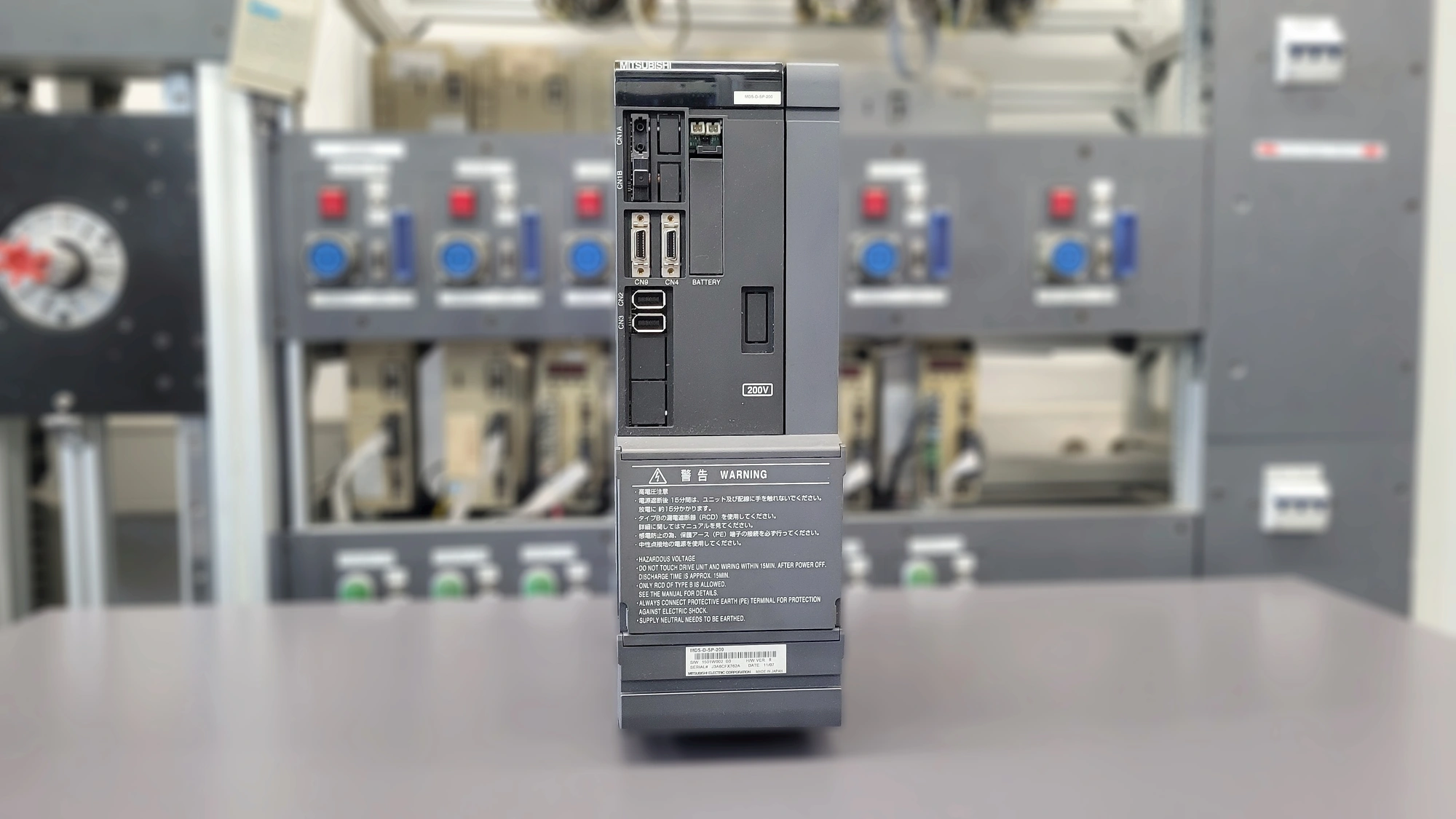

Nach der Reparatur, vor dem Versand

Reparaturanfrage für Ihren Mitsubishi-Spindelantrieb

Ihr Mitsubishi-Spindelantrieb zeigt eine Störung? Senden Sie uns die vollständige Modellbezeichnung, ein Typenschildfoto, die Alarmanzeige und eine Beschreibung, wann der Fehler auftritt. industrypart unterstützt Sie mit der Diagnose, Reparatur und präventiven Überholung industrieller Antriebselektronik.

Mitsubishi MDS-D-SP-200 Spindle Drive Unit im Shop

Weitere Informationen zu unseren Reparaturen von Mitsubishi Servo- und Spindeldrives finden Sie hier: Mitsubishi-Reparaturservice.

ENGLISH:

A Mitsubishi MDS-D-SP-200 spindle drive was sent to industrypart for repair with alarm 17. We reproduced the reported fault during incoming inspection. Further diagnosis identified a defect in the internal power supply. After repair and overhaul, the unit passed a test with a spindle at our test bench. The alarm did not recur during that test.

Nameplate data

The ratings are transcribed from the supplied photograph. The 18.5 kW marking includes a 50% ED duty rating; it is not presented as a continuous output rating. The date marking is reproduced as printed.

Incoming inspection and workshop findings

The reported alarm could be reproduced during our incoming inspection. The subsequent examination identified a defect in the unit’s internal power supply. This specific finding provided the basis for the repair.

Alarm 17 and the internal power supply

The manufacturer’s alarm definition identifies the affected functional area. The internal power supply defect is the result of our examination of this particular unit. Alarm 17 alone therefore does not identify a specific failed component.

Electronic measurement and signal-processing circuits require a stable supply. An internal supply fault can also affect the processing of measurement signals, providing a possible technical link to current feedback. The affected supply rail and individual component are not documented for this report, so no more specific component-level cause is claimed.

Selected relevant alarms

Reference for MDS-D/DH servo and spindle drives. Only alarm 17 was reported in this repair case. The other entries provide context and are not additional findings.

Source: Mitsubishi MDS-D/DH Series Instruction Manual, IB-1500025(ENG)-H, sections 6-2 and 6-3, pp. 6-5 and 6-13 (PDF pp. 426 and 434). The alarm reference is a different document from the specifications manual IB-1500875 printed on the nameplate.

Additional cross-check: the supplied extract “Alarme _ Troubleshooting-40.pdf”, pp. 6-4, 6-5 and 6-13 (file pages 2, 3 and 11), confirms the alarm meanings used here. The extract identifies the MDS-D/DH series but does not specify a separate revision.

Repair, cleaning and overhaul

We corrected the fault, thoroughly cleaned the spindle drive and overhauled it. Wear-prone components were also renewed. After completing the work, we tested the unit with a spindle at our test bench. The test was successful and alarm 17 did not recur.

Planning preventive maintenance

Professional condition assessment, cleaning and preventive overhaul can help identify developing ageing and wear. The scope and intervals depend on the condition of the unit, operating conditions and manufacturer instructions. The supply fault found here does not mean that every unit displaying alarm 17 requires the same component replacements.

Test-bench footage: MDS-DH example

The supplementary test-bench footage shows a Mitsubishi drive from the MDS-DH series. It illustrates test-bench work and does not show the MDS-D-SP-200 described here. The successful test result for this unit is based on the workshop report.

Before repair

After repair, before dispatch

Enquire about Mitsubishi spindle drive repair

Does your Mitsubishi spindle drive display an alarm? Send us the complete model designation, a nameplate photograph, the alarm indication and a description of when the fault occurs. industrypart supports you with diagnosis, repair and preventive overhaul of industrial drive electronics.

Mitsubishi MDS-D-SP-200 Spindle Drive Unit in our shop

For more information about our repairs of Mitsubishi servo and spindle drives, visit our Mitsubishi repair service page.
