02.10.2026 von Viktor Siebert
Mitsubishi MDS-B-SPJ2X-37 mit Alarm 32 und Alarm 10

Zwei Mitsubishi Spindle Drive Units vom Typ MDS-B-SPJ2X-37 kamen mit unterschiedlichen Fehlermeldungen zu industrypart: Ein Gerät wurde mit Alarm 32 angeliefert, das zweite mit Alarm 10. Bei der Untersuchung zeigte sich dennoch ein gemeinsamer Befund. In beiden Spindelantrieben war die Leistungsendstufe defekt. Zusätzlich wurden gealterte Leistungsteile und Kondensatoren festgestellt. Auffällig war auch die Kühlung: Der Lüfter war verschmutzt und drehte sich kaum noch.

Der Fall verdeutlicht, warum eine Reparatur nicht allein aus der Interpretation einer Alarmnummer bestehen kann. Zwei verschiedene Überwachungsfunktionen können auf einen Schaden im gleichen Bereich aufmerksam machen. Umgekehrt beweist eine bestimmte Alarmanzeige noch nicht, welches einzelne Bauteil defekt ist. Entscheidend bleiben die elektrische Untersuchung und der tatsächliche Zustand des Geräts.

Was die beiden Alarmmeldungen bedeuten

Der mitgelieferte Mitsubishi-Handbuchauszug bezeichnet Alarm 32 als POWER MODULE ERROR. Beschrieben wird ein übermäßiger Strom durch ein Leistungsbauteil des Spindelantriebs. Neben einem internen Defekt kommen deshalb auch externe Einflüsse infrage, etwa Fehler in der Motorleitung, ein Isolationsproblem am Motor oder eine zu hohe Belastung. Der Zeitpunkt des Auftretens hilft dabei, die Fehlersuche einzugrenzen.

Alarm 10 heißt im selben Auszug UNDERVOLTAGE. Die Überwachung erkennt dabei eine zu niedrige Gleichspannung im Zwischenkreis. Dieser Zwischenkreis verbindet die netzseitige Versorgung mit der Leistungsendstufe. Eine Unterspannungsmeldung kann beispielsweise mit der Einspeisung, einem Schütz, einem Phasenausfall oder einem internen Problem zusammenhängen. Sie ist für sich genommen kein eindeutiger Nachweis defekter Kondensatoren oder Leistungstransistoren.

Die Angaben stammen aus der Dokumentation der MDS-B-SPJ2-Serie. Eine ausdrückliche Zuordnung sämtlicher Grenzwerte zur Sonderbezeichnung SPJ2X ist in den vorliegenden Unterlagen nicht enthalten. Deshalb verwenden wir die Alarmtexte zur technischen Einordnung und trennen sie von den am konkreten Gerät bestätigten Befunden.

Die Aufgabe des Spindelantriebs

Der Spindelantrieb steuert die elektrische Versorgung des Spindelmotors einer CNC-Werkzeugmaschine. Die Leistungselektronik stellt die für den Motor benötigten Ströme bereit. Steuerung und Rückführung sorgen dafür, dass sich die Spindel entsprechend der Vorgaben verhält. Dabei müssen Leistungsteil, Regelung und angeschlossene Motorhardware zusammenpassen.

Die Endstufe wird im Betrieb elektrisch und thermisch beansprucht. Auch beim Beschleunigen und Abbremsen entstehen wechselnde Belastungen. Die im Gerät entstehende Verlustwärme muss über die vorgesehenen Kühlflächen und den Luftstrom abgeführt werden. Ein Lüfter ist deshalb ein funktionaler Bestandteil des Antriebs und kein nebensächliches Zubehör.

Gemeinsamer Befund bei unterschiedlichen Fehleranzeigen

Bei beiden angelieferten Geräten bestätigte unsere Werkstatt einen Defekt der Leistungsendstufe. Die unterschiedlichen Kundenmeldungen führten somit zu einem vergleichbaren Reparaturbedarf. Aus diesem Einzelfall lässt sich jedoch nicht ableiten, dass jeder Alarm 10 oder jeder Alarm 32 automatisch durch denselben Schaden verursacht wird.

Neben der Endstufe rückten die gealterten Leistungsteile und Kondensatoren in den Blick. Kondensatoren übernehmen je nach Schaltungsposition Aufgaben bei der Energiespeicherung, Glättung und Stabilisierung von Spannungen. Mit zunehmender Alterung können sich ihre elektrischen Eigenschaften verändern. Welche Bauteile im Einzelfall betroffen sind, wird durch Prüfung festgestellt und nicht allein aus dem äußeren Erscheinungsbild abgeleitet.

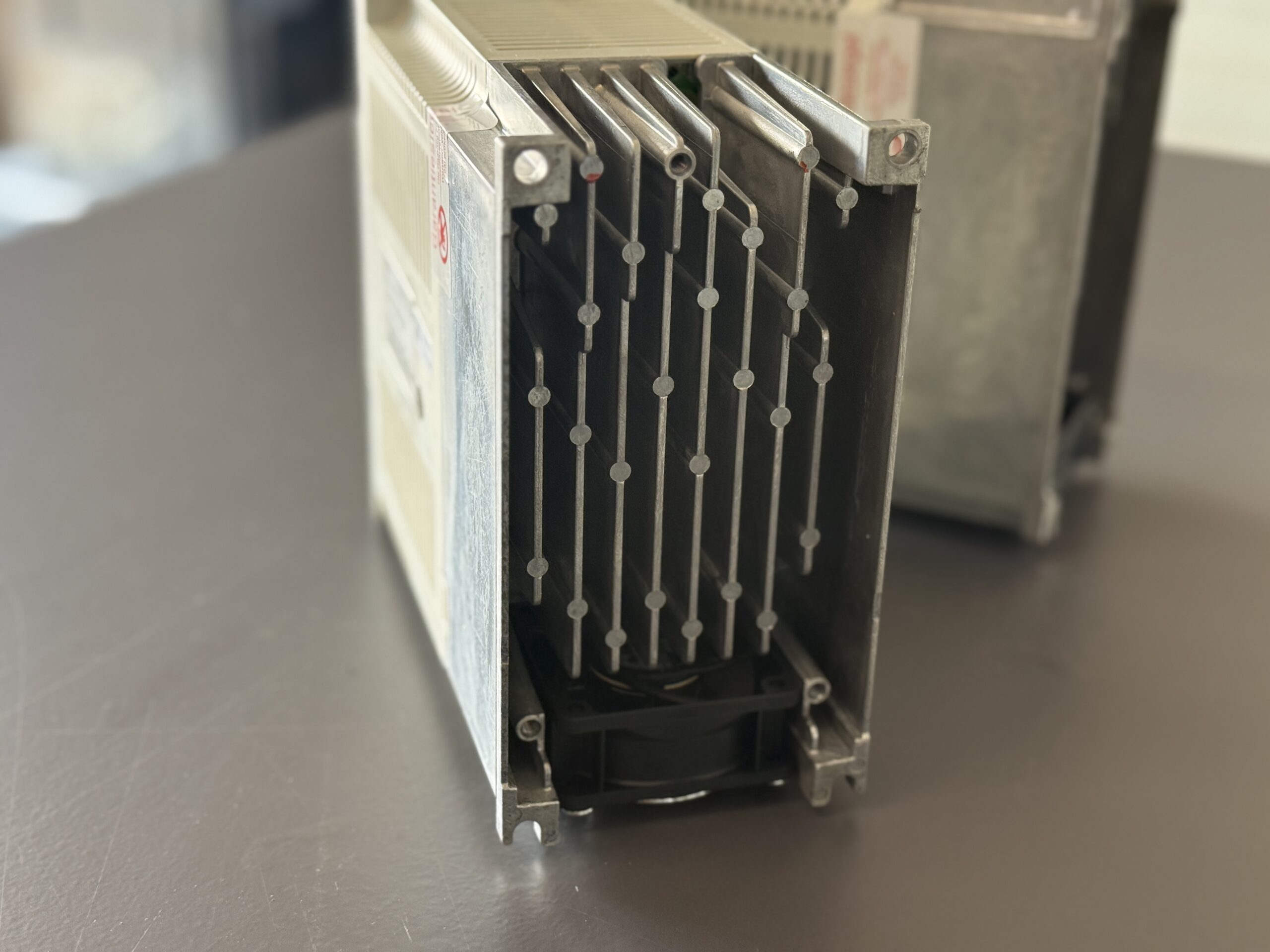

Besonders deutlich war die eingeschränkte Kühlung. Nach dem Werkstattbefund war der Lüfter verschmutzt und drehte sich kaum. Damit stand die vorgesehene Luftförderung nicht mehr zuverlässig zur Verfügung. Die unzureichende Kühlung hat die Alterung der Bauteile wahrscheinlich beschleunigt. Ein lückenloser Nachweis der Temperaturentwicklung während des früheren Maschinenbetriebs liegt jedoch nicht vor. Die thermische Belastung bleibt daher eine plausible Mitursache, während der Endstufendefekt bestätigt ist.

Worauf es bei der Instandsetzung ankommt

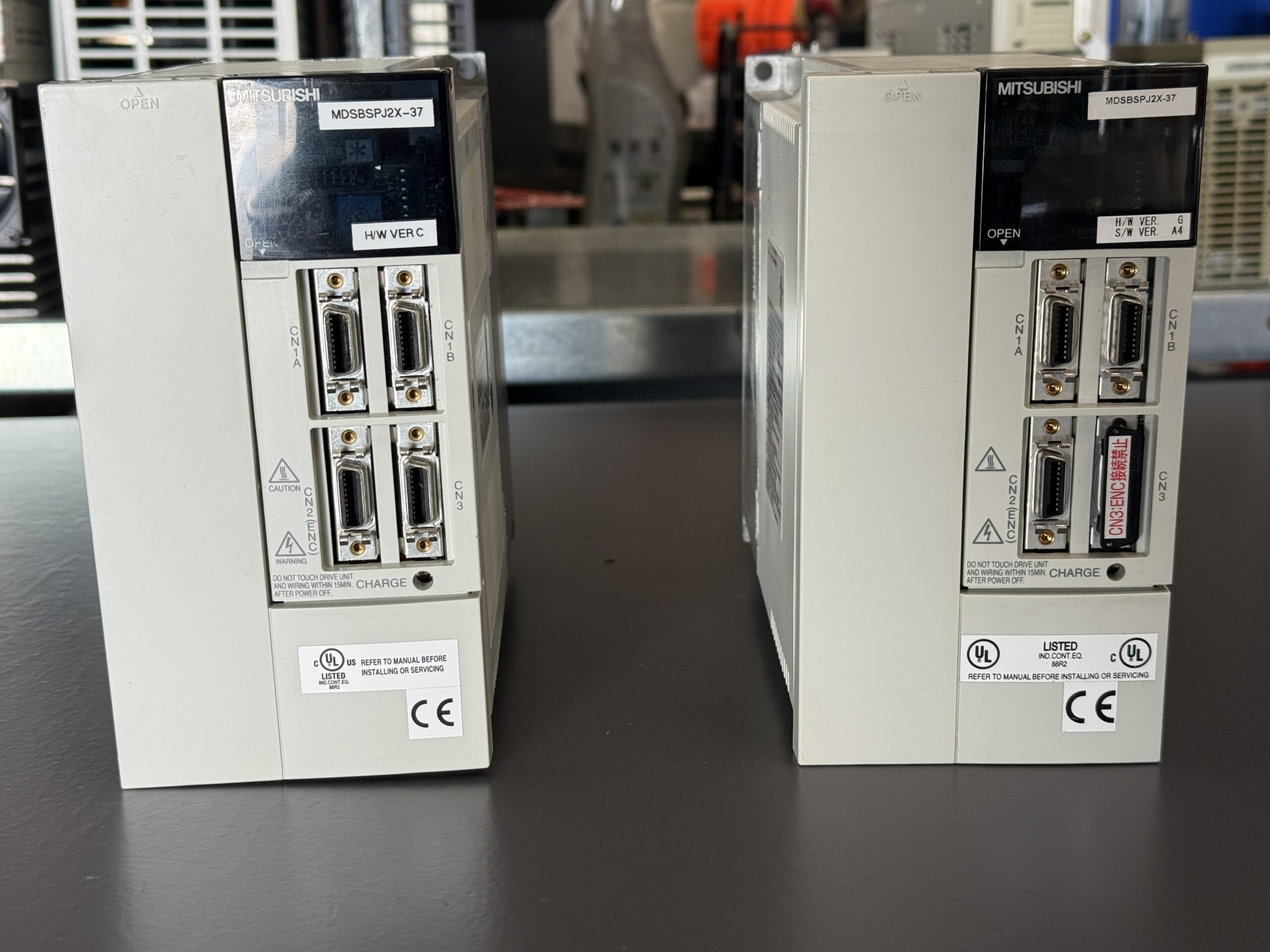

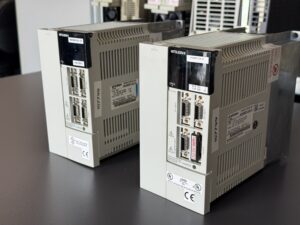

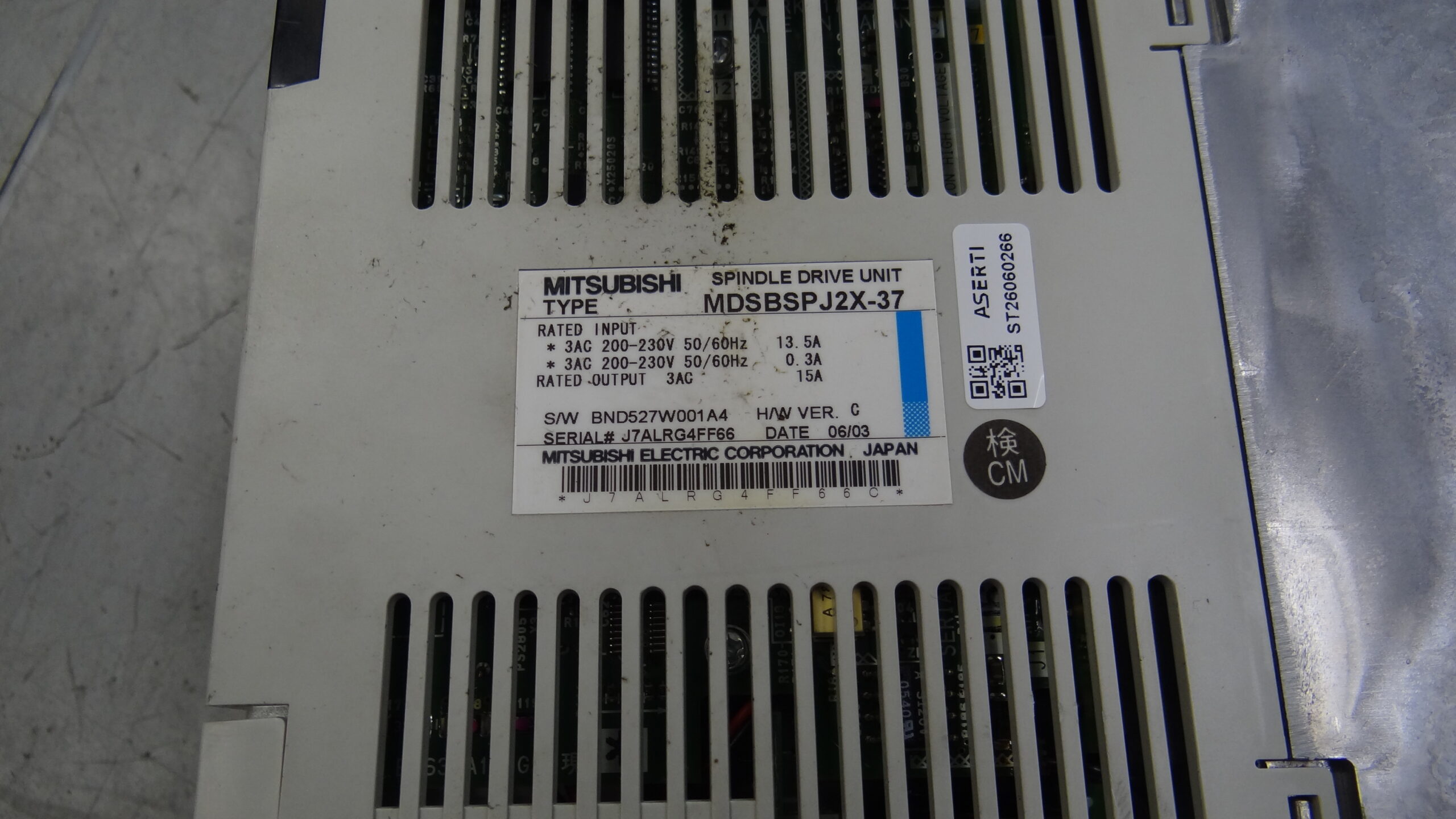

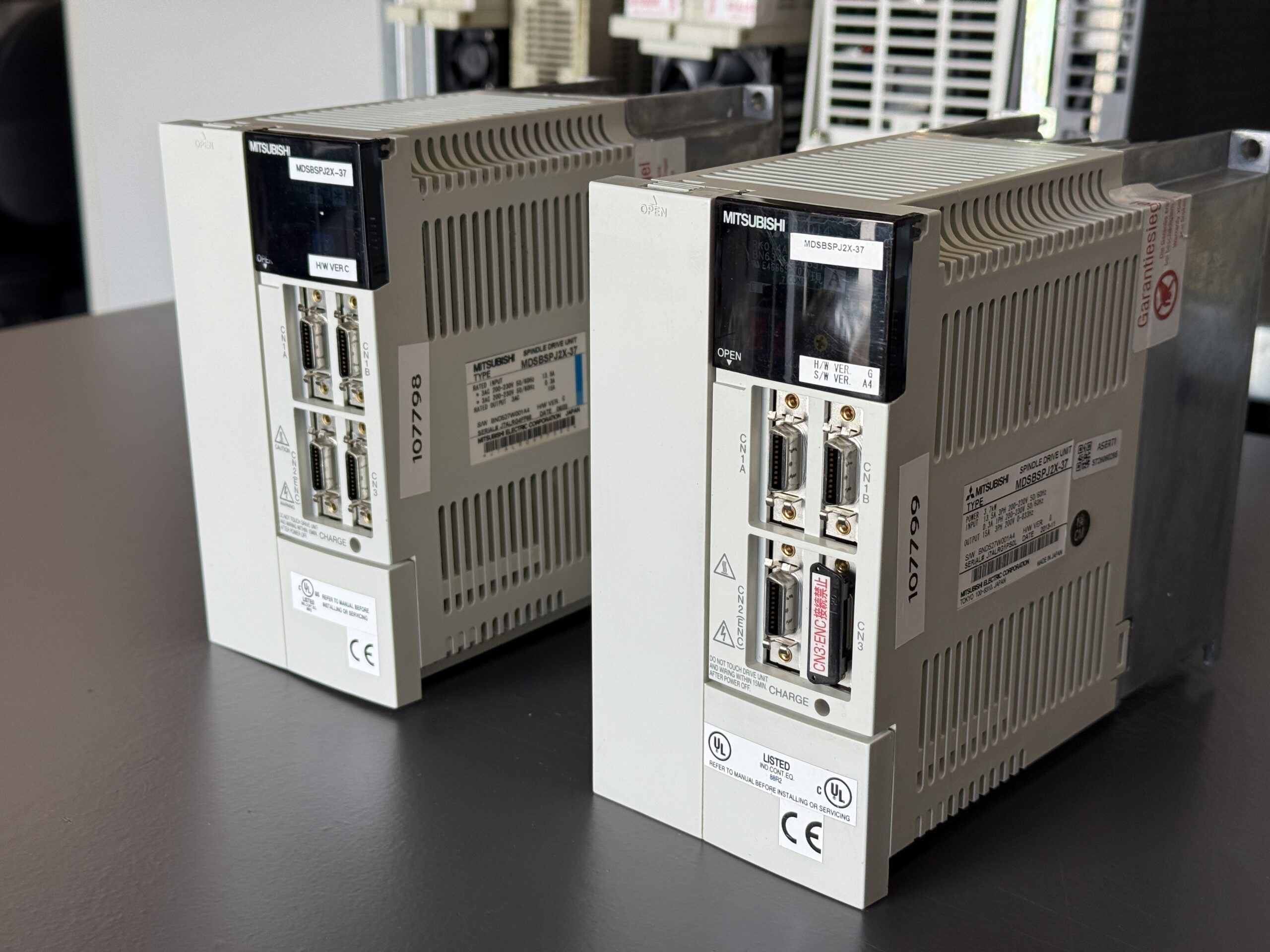

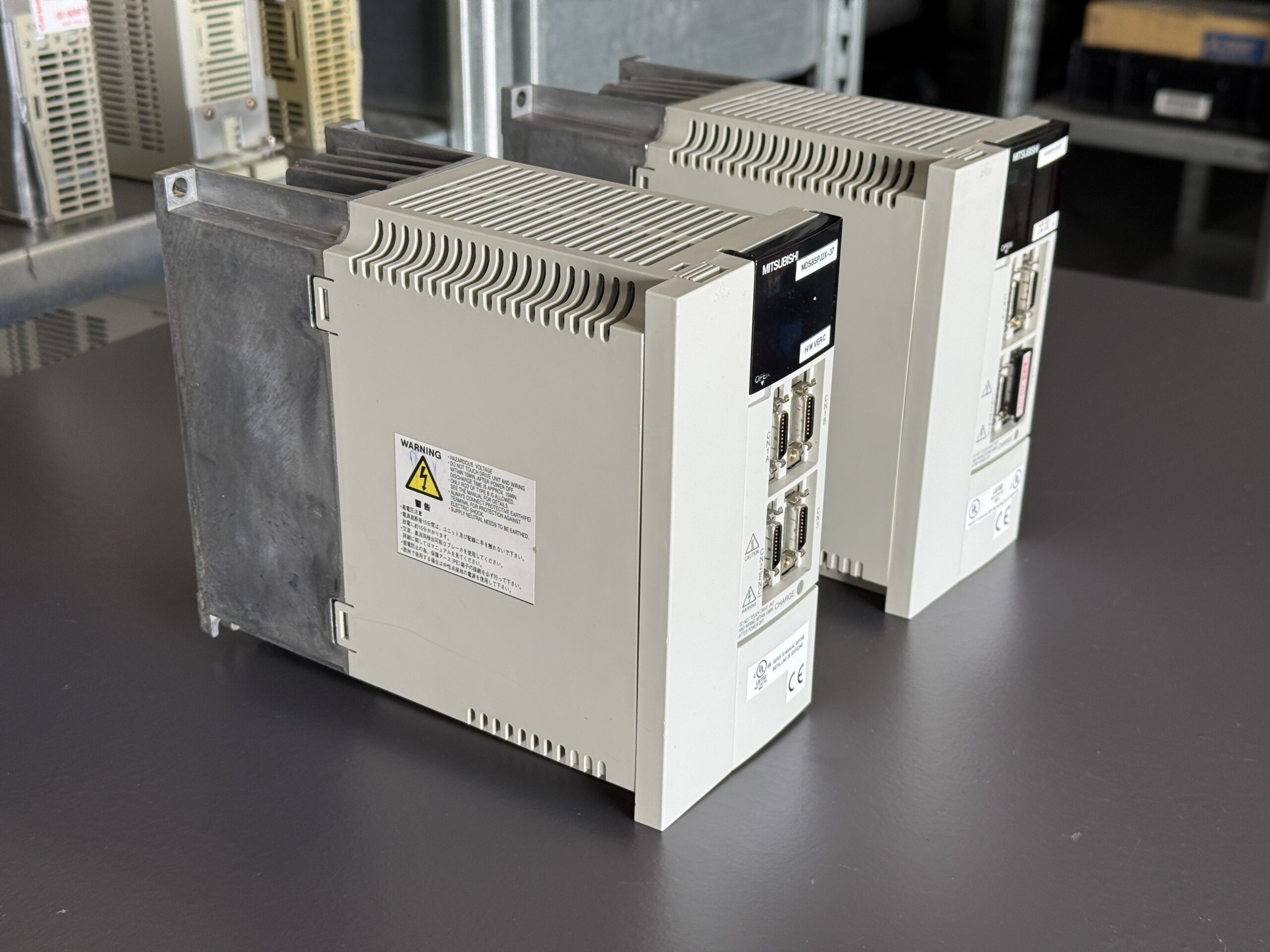

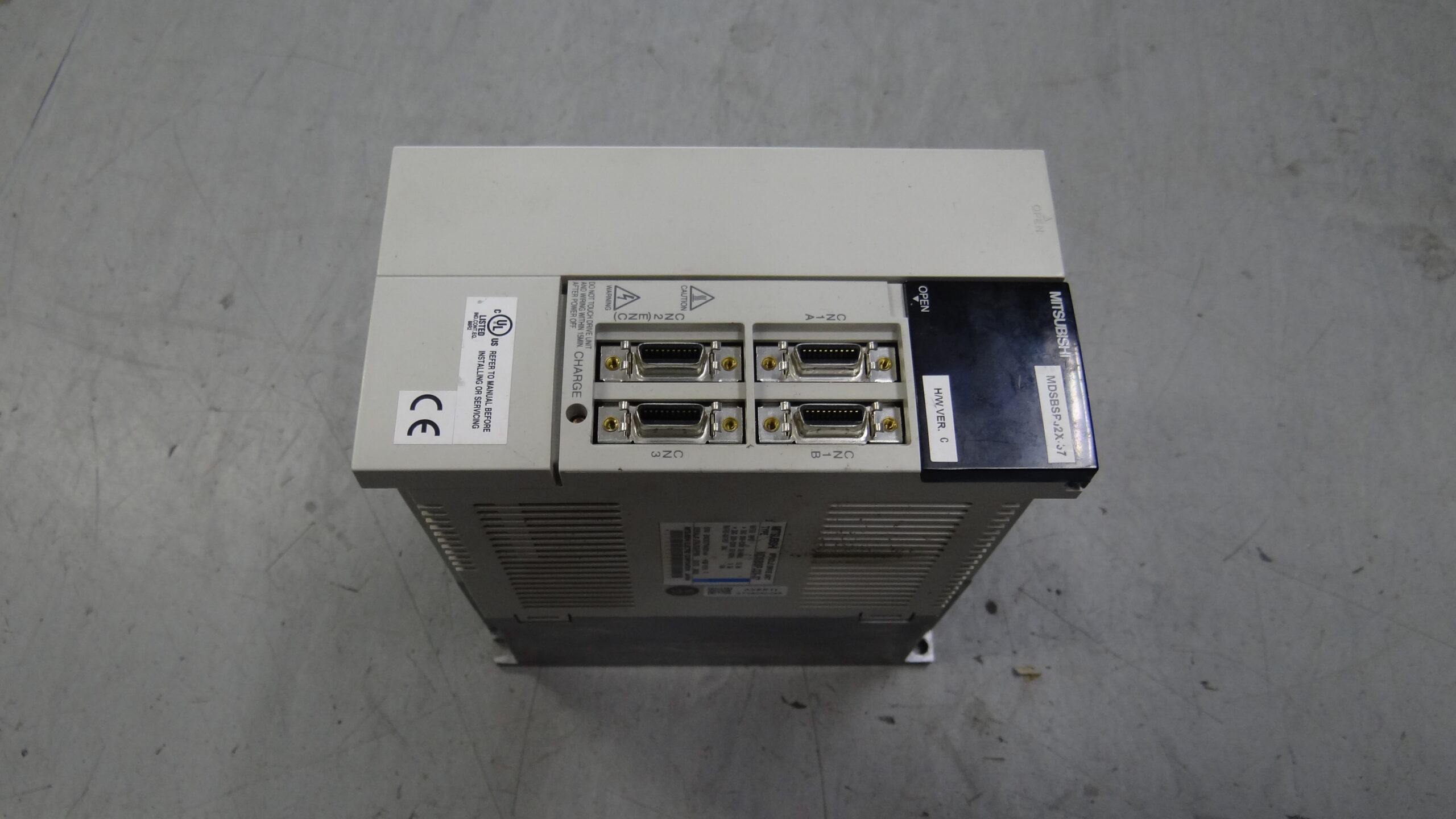

Die bereitgestellten Fotos dokumentieren die Geräte vor und nach der Reparatur. Der technisch relevante Schwerpunkt dieses Falls ist die defekte Leistungsendstufe in Verbindung mit gealterten Bauteilen und eingeschränkter Kühlung. Eine vollständige Liste aller tatsächlich ersetzten Einzelteile ist in der vorliegenden Dokumentation nicht enthalten.

Bei einem solchen Schadensbild richtet sich die fachgerechte Untersuchung auf den gesamten betroffenen Funktionsbereich. Dazu gehören die Leistungshalbleiter, deren Ansteuerung, die Spannungsversorgung und die beteiligten Kondensatoren. Auch Verbindungen und erkennbare thermische Veränderungen verdienen Aufmerksamkeit. Diese Beschreibung erläutert den Prüfbedarf; sie ersetzt keine konkrete Teiletauschliste.

Ebenso muss der Kühlpfad in die Instandsetzung einbezogen werden. Ein instand gesetztes Leistungsteil benötigt weiterhin eine ausreichende Wärmeabfuhr. Deshalb sind die Freigängigkeit und Funktion des Lüfters, die Luftwege und der Zustand der Kühlflächen wichtige Prüfpunkte. Welche Reinigung oder welcher Austausch erforderlich ist, richtet sich nach dem Befund. Ein pauschaler Austausch bestimmter Bauteile wird hier nicht als ausgeführte Arbeit behauptet.

Prüfung am angeschlossenen Testplatz

Zum Material gehört eine Originalaufnahme des angeschlossenen Spindelantriebs am Testplatz. Sie ergänzt die Fotos um einen Einblick in die praktische Prüfung. Ein Prüfaufbau ermöglicht es grundsätzlich, das Zusammenwirken von Antrieb, Ansteuerung und angeschlossener Hardware zu untersuchen. Dabei ist mehr zu beurteilen als das bloße Einschalten einer Anzeige.

Für einen aussagekräftigen Funktionstest sind unter anderem Freigabeverhalten, Rückmeldungen, Alarmstatus und das Verhalten bei unterschiedlichen Betriebszuständen relevant. Welche Last, Drehzahl und Prüfdauer tatsächlich eingesetzt wurden, lässt sich aus einem kurzen Videoausschnitt nicht zuverlässig bestimmen. Konkrete Messwerte, ein mehrstündiger Belastungstest oder eine erfolgreiche Wiederinbetriebnahme beim Kunden werden deshalb für diesen Fall nicht zusätzlich behauptet.

Was Betreiber vorbeugend beachten können

Der Zustand der Kühlung sollte regelmäßig und passend zur Umgebung kontrolliert werden. Staub und ölhaltige Ablagerungen können den Luftstrom beeinträchtigen. Auffällige Lüftergeräusche, schwergängiger Lauf oder wiederkehrende temperaturabhängige Störungen sollten frühzeitig untersucht werden. Auch die Schaltschrankbelüftung und freie Zu- und Abluftwege gehören dazu.

Tritt ein Alarm auf, helfen vollständige Angaben zum Zeitpunkt: beim Einschalten, bei Freigabe, während der Beschleunigung oder unter Bearbeitungslast. Wiederholtes Rücksetzen ersetzt keine Diagnose. Arbeiten im Gerät und elektrische Messungen gehören in die Hände entsprechend qualifizierter Fachkräfte; die gerätebezogenen Entlade- und Sicherheitsvorgaben sind zu beachten.

Bei diesen beiden Mitsubishi MDS-B-SPJ2X-37 führten unterschiedliche Alarmmeldungen zu demselben bestätigten Befund an der Leistungsendstufe. Der kaum noch laufende Lüfter zeigt zugleich, warum Kühlung und Bauteilalterung bei der Fehlersuche gemeinsam betrachtet werden sollten.

Preis, Lieferzeit und weitere Informationen

Preis und Lieferzeit für die Reparatur oder einen passenden Austausch der Mitsubishi Spindle Drive Unit MDS-B-SPJ2X-37 erhalten Sie auf Anfrage.

Weitere Informationen zu unseren Reparaturen von Mitsubishi Servo- und Spindeldrives finden Sie hier:

https://www.industrypart.com/de/manufacturers/mitsubishi

Kontaktieren Sie uns gerne mit einem Foto des Typenschilds und der vollständigen Alarmanzeige. Unser Team unterstützt Sie bei der technischen Einschätzung, Reparatur und Prüfung Ihres Geräts.

Technische Spezifikationen

MerkmalTechnische Information
HerstellerMitsubishi Electric Corporation, Japan
GerätSpindle Drive Unit

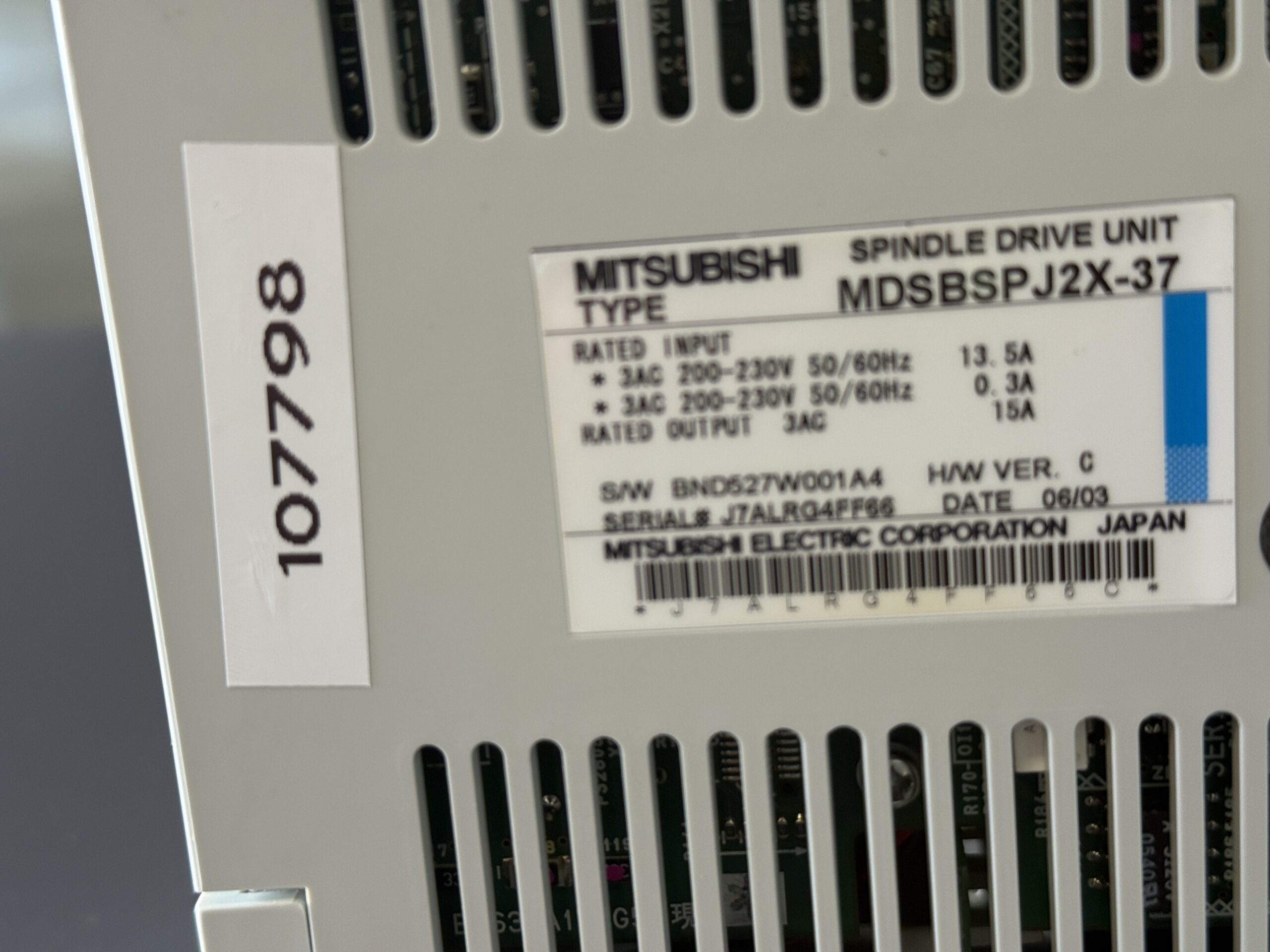

Modell laut fotografiertem TypenschildMDSBSPJ2X-37
Alternative SchreibweiseMDS-B-SPJ2X-37
Nenneingang, erste Zeile3AC 200–230 V, 50/60 Hz, 13,5 A
Nenneingang, zweite Zeile3AC 200–230 V, 50/60 Hz, 0,3 A
Nennausgang3AC, 15 A
HardwarestandH/W VER. C am fotografierten Gerät
DatumsaufdruckDATE 06/03, ohne sichere Interpretation des Datumsformats
KühlungKühlkörper und Lüfter, durch Foto und Werkstattangabe belegt
Leistung, Abmessungen, GewichtFür die konkrete X-Ausführung nicht sicher belegt
Motor und CNC-KonfigurationKonkrete Typen und Parameter nicht mitgeteilt
HandbuchreferenzMitgelieferter Auszug Kapitel 11, Troubleshooting; Abgleich mit Mitsubishi BNP-B2164A(ENG), MDS-B-SPJ2 Series

Die Typenschildwerte gelten für das fotografierte Gerät. Das zweite Typenschild ist nicht separat dokumentiert. Aus der Modellendung 37 wird hier keine gesicherte Leistungsangabe abgeleitet.

Einsatzumgebung und kompatible Geräte

Spindelantrieb für CNC-Werkzeugmaschinen. Vor einem Austausch sind vollständige Modellbezeichnung einschließlich X, Hardware- und Softwarestand, Motorzuordnung, Rückführung, Anschlüsse und Maschinenparameter abzugleichen. Eine allgemeine Gleichsetzung mit der Variante MDS-B-SPJ2-37 ohne X ist nicht belegt.

Funktionsbeschreibung

Der Leistungspfad verbindet die Versorgung über den Gleichspannungszwischenkreis mit dem dreiphasigen Motorausgang. Die Regelung verarbeitet Sollwerte und Rückmeldungen. Schutzfunktionen überwachen relevante elektrische Betriebszustände. Die genaue Ausführung der Kommunikation und Rückführung muss zur jeweiligen Maschine passen.

Bestandteile

Die Bezeichnungen und Mengen sind aus der bereitgestellten Baugruppenliste übernommen. Sie beschreiben die dokumentierte Gerätestruktur und sind keine Liste ausgetauschter Teile. Die Funktionen und Prüfpunkte sind allgemeine technische Einordnungen.

BaugruppeBezeichnung laut ListeMengeFunktion und allgemeiner Prüfpunkt
SteuerplatineRK811C or BN638A175G511Steuerung und Signalverarbeitung; Versorgung, Signale und Verbindungen prüfen
KondensatorplatineRK823Z1Kondensatorbaugruppe; Bauteilzustand und elektrische Eigenschaften prüfen
LeistungsplatineRK822C-6 or BN638A248G511Teil der Leistungselektronik; Leistungspfad und zugehörige Schaltung prüfen
LeistungsteilLeistungsteil1Leistungsumsetzung; Halbleiterzustand und thermische Anbindung prüfen

Alarmmeldungen und Troubleshooting

Die folgende Tabelle ist eine Referenz aus dem mitgelieferten MDS-B-SPJ2-Handbuchauszug, keine Bestätigung aller Funktionen und Grenzwerte der X-Ausführung. Vor Anwendung an der Maschine die passende gerätespezifische Dokumentation prüfen. Nur Alarm 32 und Alarm 10 wurden für die angelieferten Geräte gemeldet.

CodeOriginalbezeichnungTechnische BedeutungMögliche Ursache und Maßnahme laut Auszug
10UNDERVOLTAGEZu niedrige ZwischenkreisspannungEinspeisung, Phasenausfall, Schütz und internen Fehler untersuchen
12MEMORY ERROR 1ROM-Prüfsummen- oder RAM-PrüffehlerWiederholbarkeit, Erdung und Störeinflüsse prüfen; ggf. Einheit ersetzen
13SOFTWARE PROCESS ERRORDatenverarbeitung nicht rechtzeitig abgeschlossenWiederholbarkeit und EMV-Umgebung prüfen; ggf. Einheit ersetzen
17A/D CONVERTOR ERRORInitialisierungsfehler der StromerfassungErdung, Störeinflüsse und Einheit untersuchen
21NO SIGNAL DETECTION (ENC)Fehler im A/B/Z-Signal des OrientierungsencodersParametrierung, Stecker und Geberleitung prüfen
24GROUND FAULTErkannter Erdschluss bei Ready ONMotorleitung, Anschlüsse und Motorisolation prüfen
30EXCESSIVE REGENERATIONGrenze der Bremsenergieaufnahme erreichtBremswiderstand, Parametrierung und Start-Stopp-Belastung prüfen
31OVERSPEEDMotordrehzahl über ÜberwachungsgrenzeDrehzahlvorgabe, Parameter und Rückführung prüfen
32POWER MODULE ERRORÜbermäßiger Strom im LeistungsbauteilZeitpunkt, Last, Parameter, Motorleitung, Isolation und Versorgung prüfen
33OVERVOLTAGEZu hohe ZwischenkreisspannungBremswiderstandsleitung und Versorgung einschließlich Störungen prüfen
42FEEDBACK ERROR (MOTOR PLG)Fehler der Motorgeber-RückmeldungSchirmung, Leitungen und Signalformen prüfen
46MOTOR OVERHEATINGMotortemperaturschutz hat angesprochenMotorbelastung und Kühlung gemäß Maschinenunterlagen untersuchen

Alarm 32 ist nicht mit einer separaten Übertemperaturmeldung gleichzusetzen. Der Handbuchauszug führt dafür 3B mit einer ausdrücklichen Einschränkung auf bestimmte Leistungen auf; dieser Code wird hier nicht als zugesicherte Funktion des vorliegenden Geräts übernommen.

Präventive Maßnahmen

Lüfterfunktion, Luftwege und Kühlkörper regelmäßig kontrollieren. Ablagerungen fachgerecht entfernen lassen. Wiederkehrende Störungen mit Betriebszustand dokumentieren. Motorleitung, Steckverbindungen und Versorgung bei der Diagnose einbeziehen. Bauteilalterung durch elektrische Prüfung bewerten. Wartungsintervalle abhängig von Betriebsstunden und Umgebungsbedingungen festlegen.
