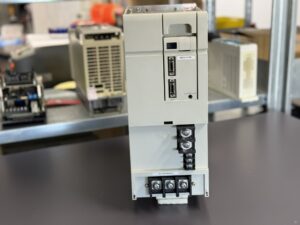

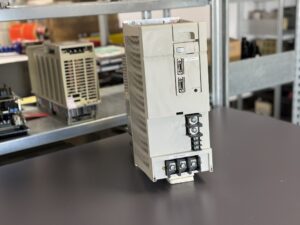

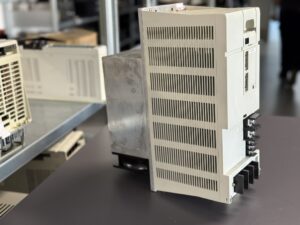

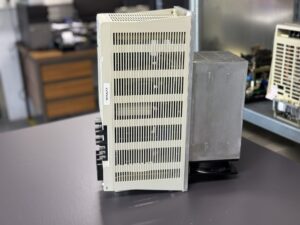

Mitsubishi MDS-B-CVE-260 Power Supply Unit Hauptbild
30.09.2025 von Viktor Siebert
Alarm 01 bei Belastung, ein Fall aus der Praxis Mitsubishi MDS-B-CVE-260 Power Supply Unit

Ein Kunde brachte uns eine Mitsubishi MDS-B-CVE-260 Power Supply Unit, die regelmäßig Alarm 01 (Overcurrent) bei höherer Last anzeigte. Auf den ersten Blick schien das Gerät funktionsfähig, doch der Fehler trat sporadisch auf und führte bei voller Maschinenleistung zu plötzlichen Stillständen.

Vorgeschichte beim Mitbewerber

Nach Rücksprache mit dem Kunden stellte sich heraus, dass das Gerät zuvor bei einem Mitbewerber repariert wurde. Dort hatte man das Transistormodul und einige Kondensatoren ausgetauscht. Die Reparatur war preislich attraktiv, doch bereits nach drei Monaten tauchte derselbe Fehler erneut auf.

Erste Analyse

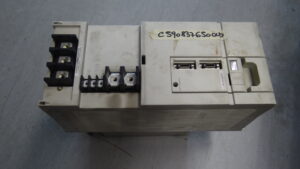

Beim Öffnen der Einheit war sofort klar:

  • Das Transistormodul war nicht neu, sondern ein gebrauchtes Ersatzteil.
  • Die Lötstellen wirkten wie mit einem Hammer bearbeitet unsauber und unsicher.
  • Einige Kondensatoren waren falsch ersetzt: 47 µF / 50 V gegen 47 µF / 220 V technisch unzulässig.
  • Das gesamte Gerät war stark verschmutzt, der Lüfter drehte unregelmäßig und blieb teilweise stehen.

Die eigentliche Ursache

Nach gründlicher Messung fanden wir die wahren Schuldigen:

  • Von 15 Hochvolt-Pufferkondensatoren waren 2 komplett ausgefallen, die restlichen im kritischen Zustand.
  • Dadurch brach die Zwischenkreisspannung unter Last zusammen, was direkt zu den Overcurrent-Alarmen führte.

Reparaturprozess

  1. Komplettreinigung: Entfernung von Staub, Öl und Ablagerungen, Lüfter überprüft und ersetzt.
  2. Austausch aller Pufferkondensatoren: 15 Stück, präzise eingelötet, dokumentiert.
  3. Erneuerung des Transistormoduls: Verwendung eines geprüften Originalbauteils.
  4. Überarbeitung der Steuerplatine: Korrektur fehlerhafter Lötstellen, Austausch kritischer Bauteile.
  5. Checklisten & Protokollierung: Jeder Schritt wurde dokumentiert, Werte gemessen und im internen System hinterlegt.
  6. Testlauf: Auf unserem Prüfstand simulierten wir verschiedene Lastszenarien, von Teillast bis Volllast. Überwachung von Temperatur, Signalqualität und Reaktionszeit.

Ergebnis & Kundennutzen

Nach der Reparatur lief das Netzteil stabil und fehlerfrei. Ohne Eingriff wäre die Maschine des Kunden wohl innerhalb weniger Wochen komplett ausgefallen mit hohen Produktions- und Folgekosten. Unsere Vorgehensweise stellte sicher, dass die Anlage zuverlässig weiterläuft.


Präventive Maßnahmen für den Kunden

  • Regelmäßige Reinigung der Geräte und Lüfter.
  • Lüfterwechsel alle 2–3 Jahre oder bei Geräuschen/Stillstand.
  • Isolationsmessungen an Motorleitungen durchführen.
  • Steckverbinder kontrollieren und ggf. neu fixieren.
  • Pufferkondensatoren rechtzeitig tauschen (Lebensdauer ca. 10–12 Jahre).
  • Wartungsintervalle alle 12–18 Monate prüfen lassen.

Fazit

Warum wir diesen Aufwand betreiben

Auf den ersten Blick könnte man meinen, dass eine Reparatur mit dem Austausch weniger Bauteile ausreichen würde. Doch genau hier liegt der Unterschied: Eine „schnelle“ Reparatur spart nur scheinbar Kosten, bringt aber ein erhebliches Risiko mit sich. Fällt das Netzteil nach kurzer Zeit erneut aus, sind die Folgen gravierend: ungeplante Maschinenstillstände, Produktionsausfälle, Terminverzögerungen und im schlimmsten Fall der Verlust wichtiger Aufträge.

Eine Stunde Stillstand an einer modernen CNC-Maschine kann je nach Fertigung zwischen mehreren Hundert und mehreren Tausend Euro kosten. Im Vergleich dazu ist der Aufwand, den wir bei der Instandsetzung betreiben, vollständige Reinigung, präventiver Austausch aller kritischen Bauteile, dokumentierte Tests und Prüfprotokolle, eine Investition in Betriebssicherheit und Planbarkeit.

Wir sehen es als unsere Verantwortung, Geräte so instand zu setzen, dass unsere Kunden sich auf ihre Produktion verlassen können. Der Aufwand lohnt sich nicht nur technisch, sondern vor allem wirtschaftlich, weil er die Gesamtkosten langfristig deutlich senkt.

Weitere Informationen wie Preis, Lieferzeit zum: Mitsubishi MDS-B-CVE-260 Power Supply Unit

Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Drive Reparatur bei Industrypart

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

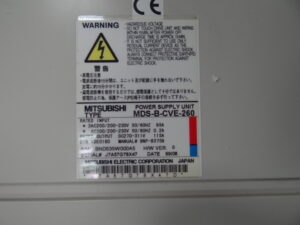

Technische Spezifikationen

ParameterWert
HerstellerMitsubishi Electric Corporation Japan
GerätetypPower Supply Unit
ModellMDS-B-CVE-260
Rated Input Hauptversorgung3AC 200–230 V 50/60 Hz 95 A
Rated Input SteuerspannungAC 200–230 V 50/60 Hz 0,2 A
Rated OutputDC 270–311 V 115 A
NormDIN VDE0160
Manual NummerBNP-B3759
Produktionsdatum99/08
HerkunftJapan

Einsatzumgebung & kompatible Geräte

  • Typische Maschinen: CNC-Werkzeugmaschinen, Bearbeitungszentren, Drehmaschinen, Fräsmaschinen.
  • Steuerungen: Mitsubishi CNC-Steuerungen aus MDS-B- und MDS-C-Serien.
  • Kompatible Einheiten:
    • Servo Drive Units (z. B. MDS-B-V1, MDS-B-V2)
    • Spindel Drive Units (z. B. MDS-B-SP-185, MDS-C1-SPM-110)
    • Motoren: Mitsubishi AC-Servo- und Spindelmotoren, die DC-Bus-Spannung benötigen

Funktionsbeschreibung

Das MDS-B-CVE-260 ist das zentrale Netzteilmodul in einer Mitsubishi CNC-Antriebsarchitektur. Es übernimmt folgende Aufgaben:

  • Gleichrichtung und Zwischenkreisspannung: Wandelt die eingehende AC-Spannung in eine stabile DC-Zwischenkreisspannung um.
  • Versorgung mehrerer Achsen: Versorgt Servo- und Spindel-Drives über den gemeinsamen DC-Bus.
  • Regeneration: Rückführung von Bremsenergie in das Netz über regenerative Schaltungen.
  • Schutzmechanismen: Integrierte Schutzfunktionen gegen Überstrom, Überhitzung, Erdschlüsse und Überspannungen.
  • Überwachung: Fehlererkennung durch LEDs, Alarmcodes und Schnittstellen zur CNC-Steuerung.

Alarmmeldungen & Troubleshooting

CodeFehlerbeschreibungUrsacheLösung
61Power module error (IPM Overcurrent)Überstrom im LeistungsmodulModul prüfen/ersetzen, Kurzschluss im Lastkreis ausschließen
63Compensation regeneration errorRegenerationstransistor zu lange aktivKühlung prüfen, Schaltung kontrollieren
65Rush relay errorEinschaltstrombegrenzung (Vorladewiderstand) fehlerhaftRelais/Ladeeinheit prüfen
67Open phaseEine Phase am Eingang fehltNetzeingang prüfen
68Watch dogZeitüberwachung Prozess nicht erfülltSteuerlogik/Platine prüfen
69Ground faultErdschluss in Motor oder KabelIsolation messen, Motor prüfen
6AContactor metSchütz fehlerhaftSchütz prüfen/ersetzen
6BRush relay metRelais schaltet nicht korrektAustausch erforderlich
6CMain circuit errorFehler im Hauptkreis (Kondensatoren/Ladeeinheit)Hauptkondensatoren prüfen
6EMemory errorSpeicherfehlerSteuerplatine überprüfen
6FAD converter errorWandlerfehlerElektronik prüfen
71Instantaneous stopExterner Not-Aus aktivNot-Aus-Kontakt prüfen
75OvervoltageDC-Spannung > 410 VNetzspannung prüfen, Bremswiderstände
77Power module overheatÜberhitzung des LeistungsmodulsKühlung prüfen, Lüfter reinigen/ersetzen

Bestandteile

ArtBezeichnung (Beispiel)Menge
SteuerplatineRK415B oder BN638A057G511
Lastkondensator-PlatineRK494A-260 oder BN638A001G511
Netzteil/LeistungsplatineRK485-300 oder BN634A997G511
LeistungsteilIGBT-Modul, Kühlkörper, Treiber1
LüfterAxiallüfter für Zwangsbelüftung2–3
KondensatorenElektrolytische Hochvolt-Pufferkondensatoren15
SteckverbinderDC-Bus, Steuer- und Signalkabelmehrere
