24.04.2026 von Viktor Siebert
Mitsubishi HF-H75S mit Encoderfehler nach thermischer Laufzeit auf MDS-DH-V2-1010
Ausgangssituation und Fehlerbild.

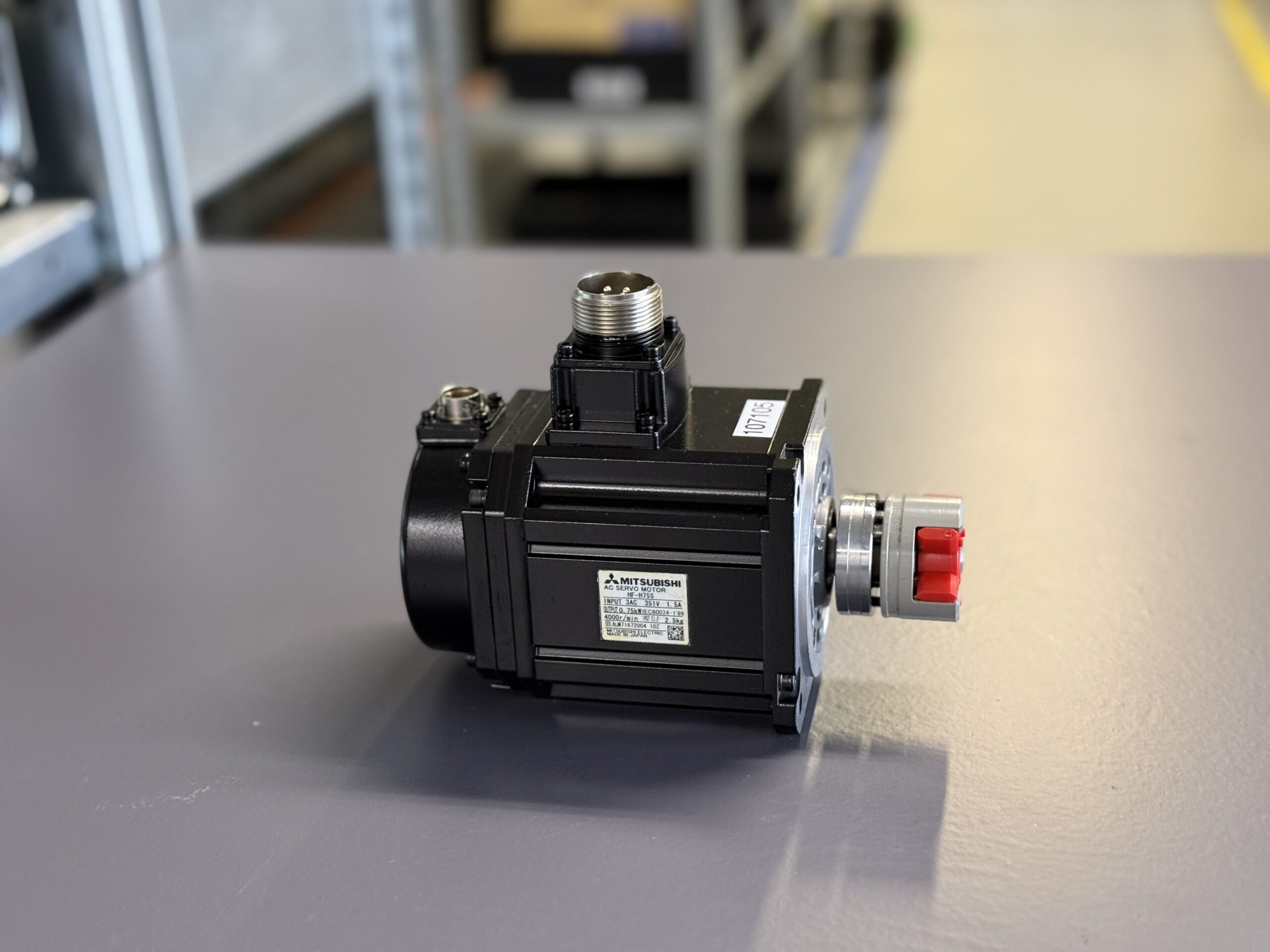

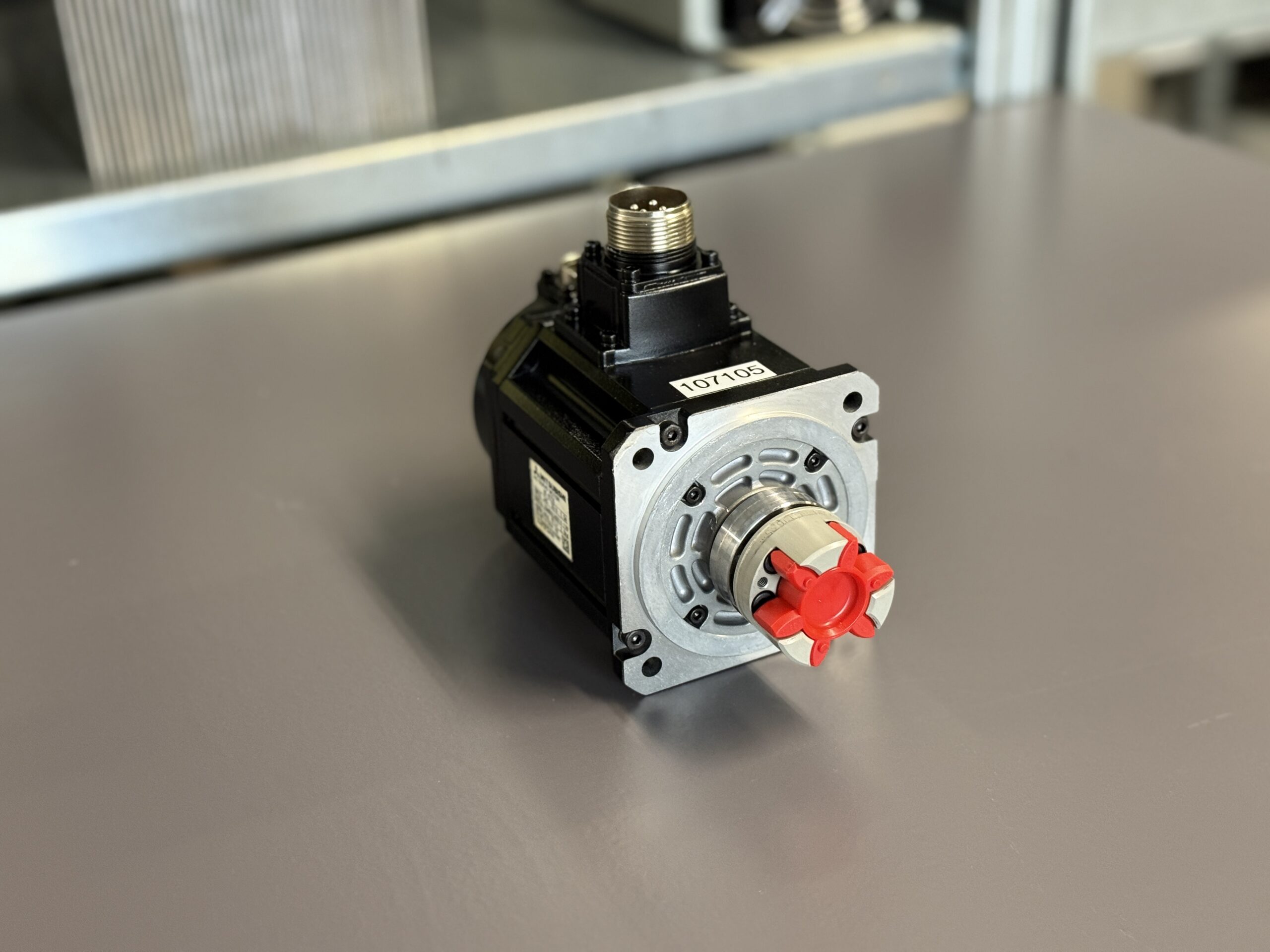

Bei diesem Mitsubishi AC Servo Motor HF-H75S trat ein Fehler auf, der in der Anlage zuerst nicht eindeutig war. Der Motor lief an einem Mitsubishi MDS-DH-V2-1010. Nach dem Start arbeitete die Maschine zunächst normal. Erst nach etwa zwei bis drei Stunden Bearbeitung brach die Encoderkommunikation weg. Nach einer Abkühlzeit von ungefähr dreißig Minuten konnte wieder weitergearbeitet werden.

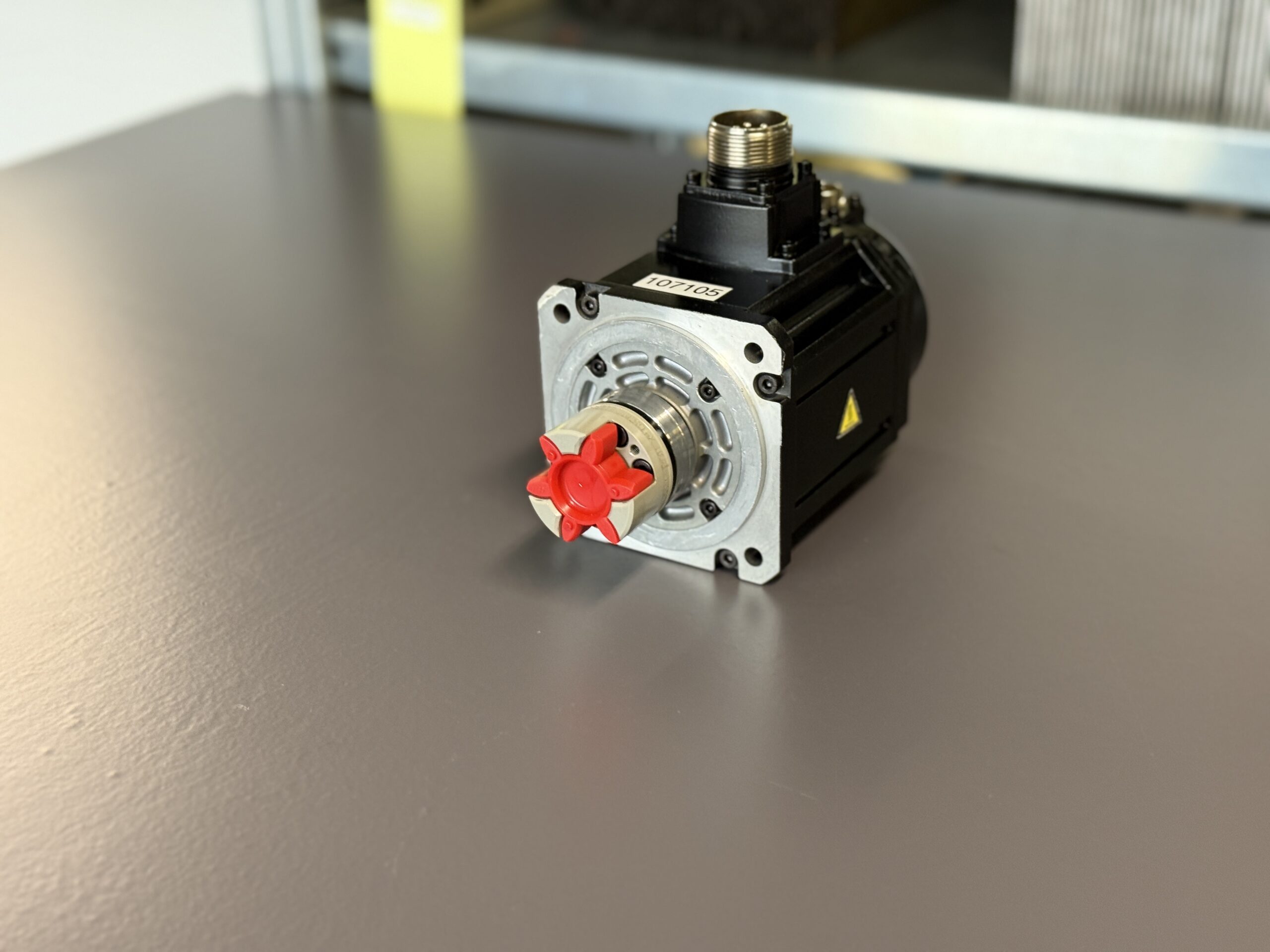

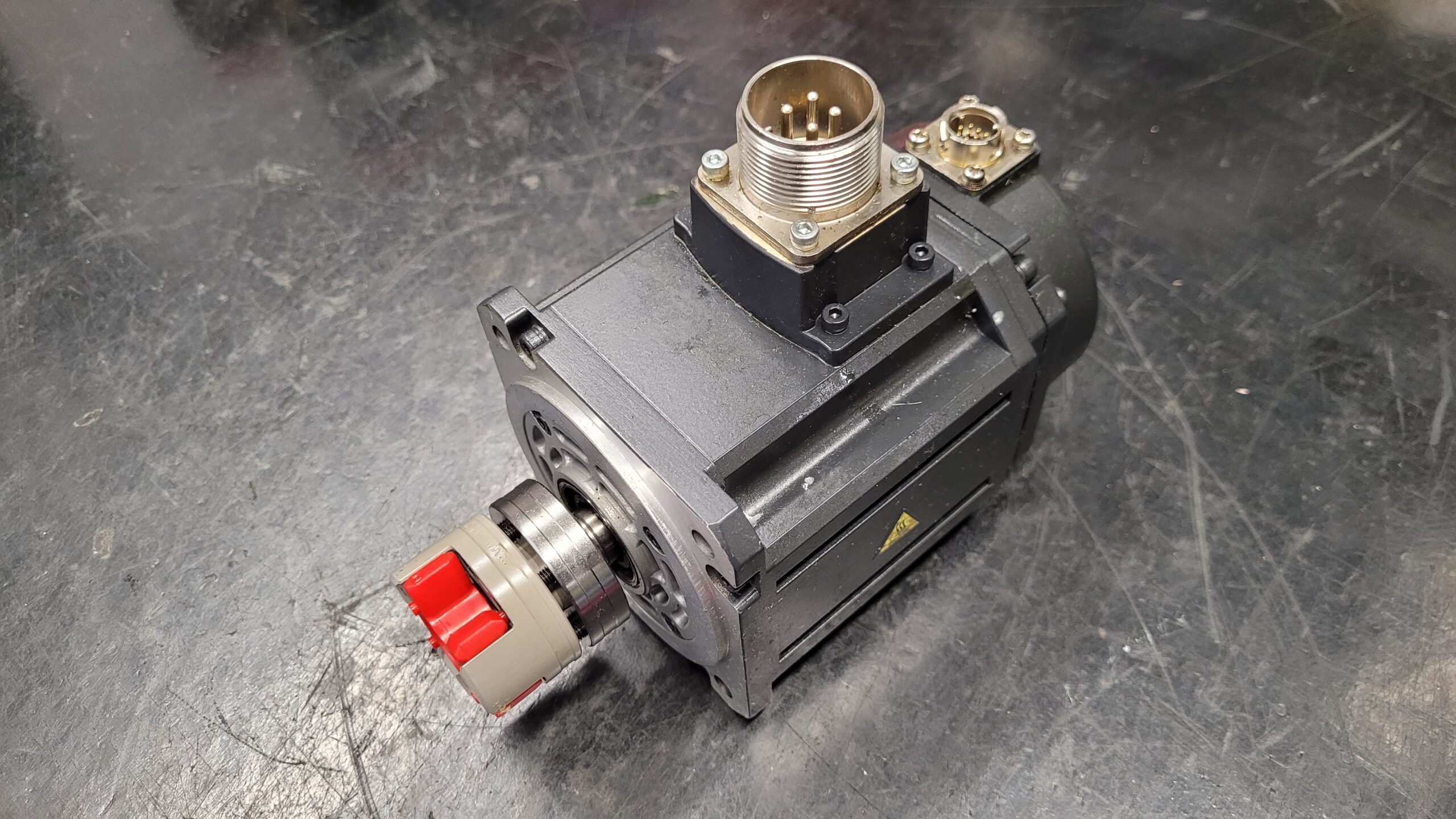

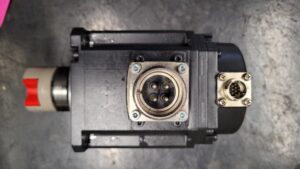

Der Kunde hatte vorher bereits die naheliegenden Sachen geprüft. Zuerst wurden die Kabel getauscht. Der Fehler blieb. Danach wurde auch der Servoverstärker ersetzt. Auch das brachte keine Änderung. Damit war klar, dass die Ursache sehr wahrscheinlich im Motor selbst oder im Encoderbereich lag.

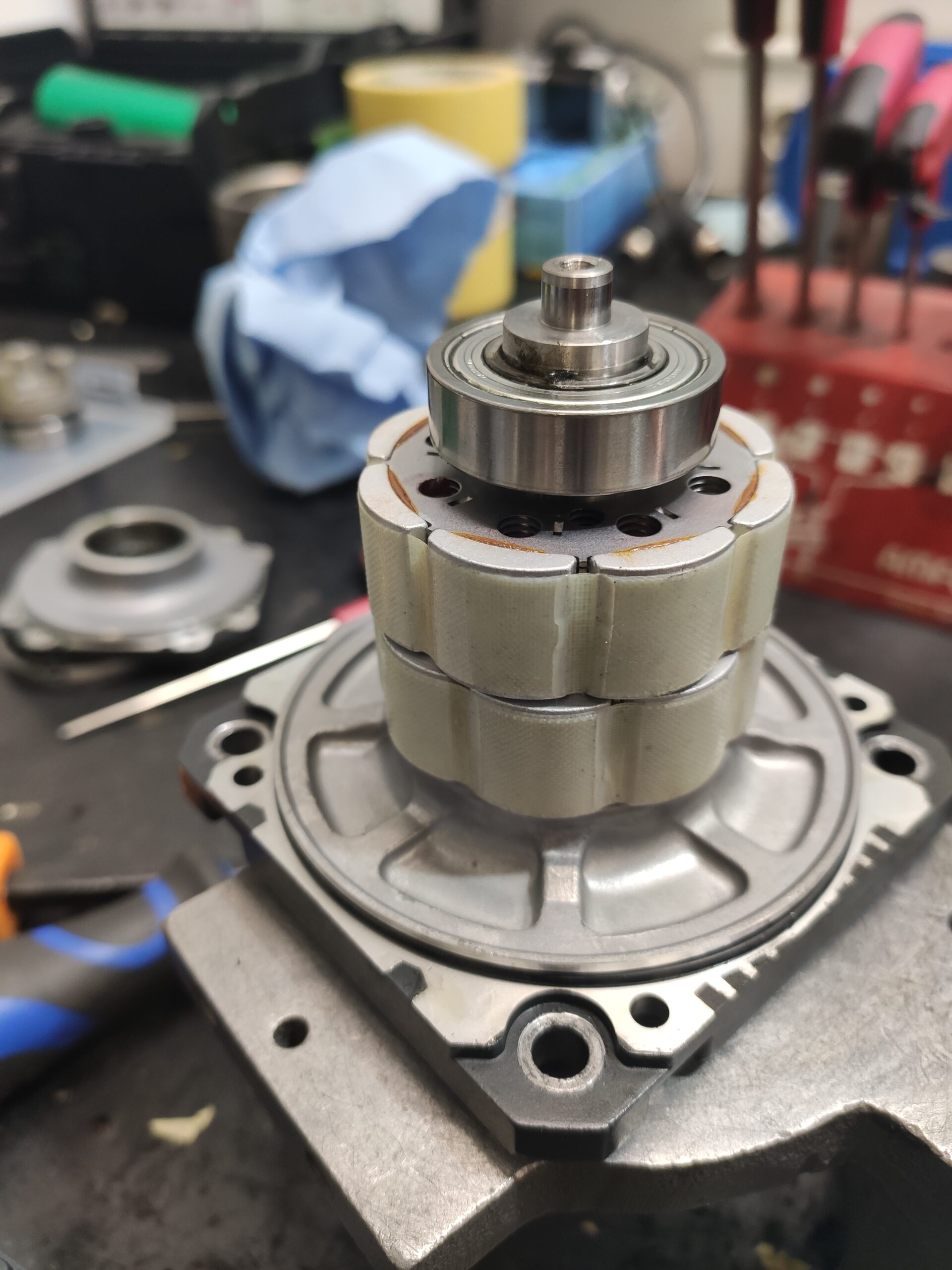

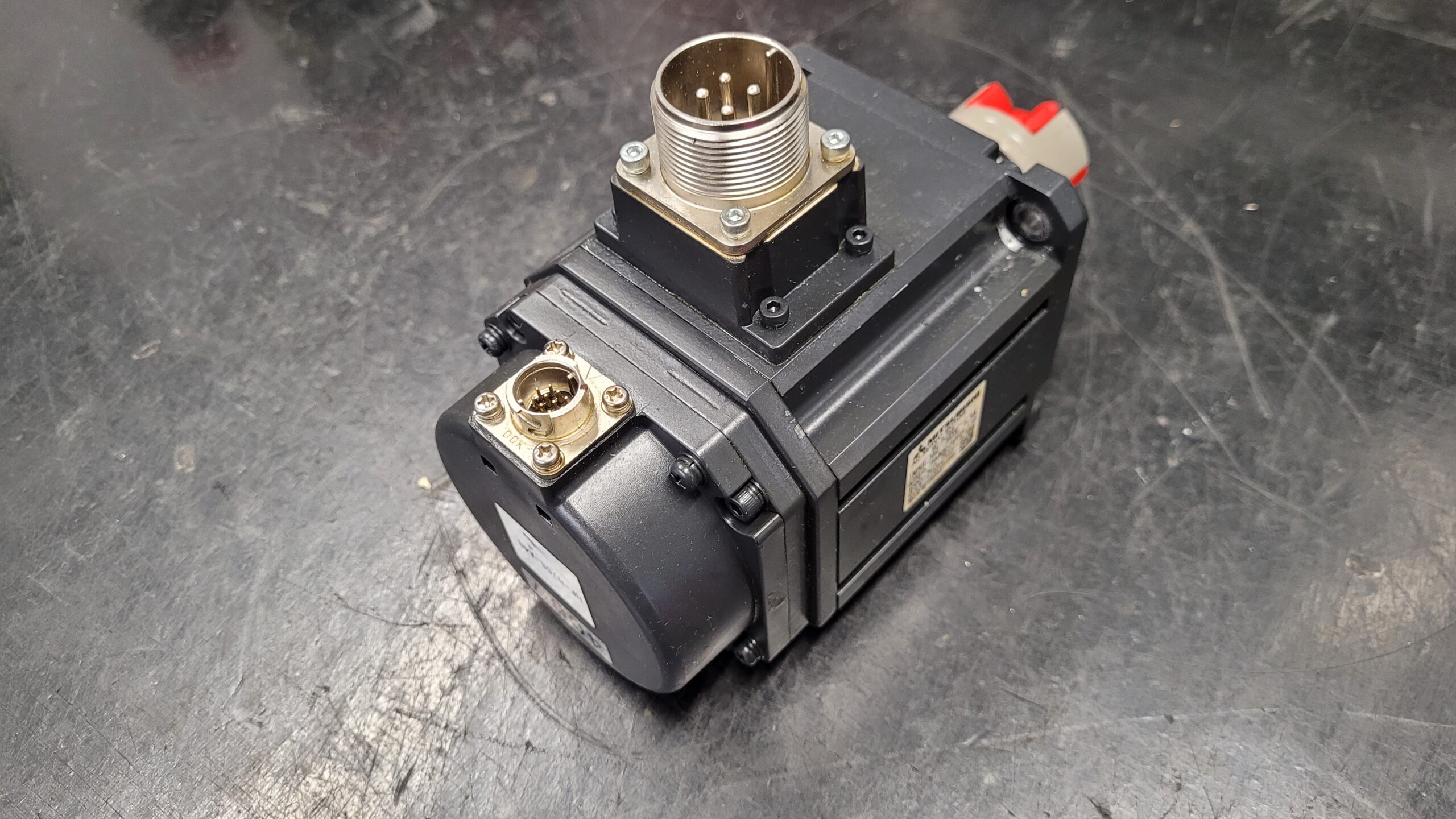

Bei uns wurde der Motor komplett zerlegt. Dabei wurde besonders der Rückführungsbereich geprüft, weil das Fehlerbild stark nach einem thermischen Encoderproblem aussah. Kalt funktioniert so ein Geber oft noch. Wenn der Motor länger läuft und Wärme in den Encoderbereich zieht, kann die Kommunikation instabil werden. Dann meldet der Antrieb einen Encoder oder Detektorfehler, obwohl der Motor vorher scheinbar normal gelaufen ist.

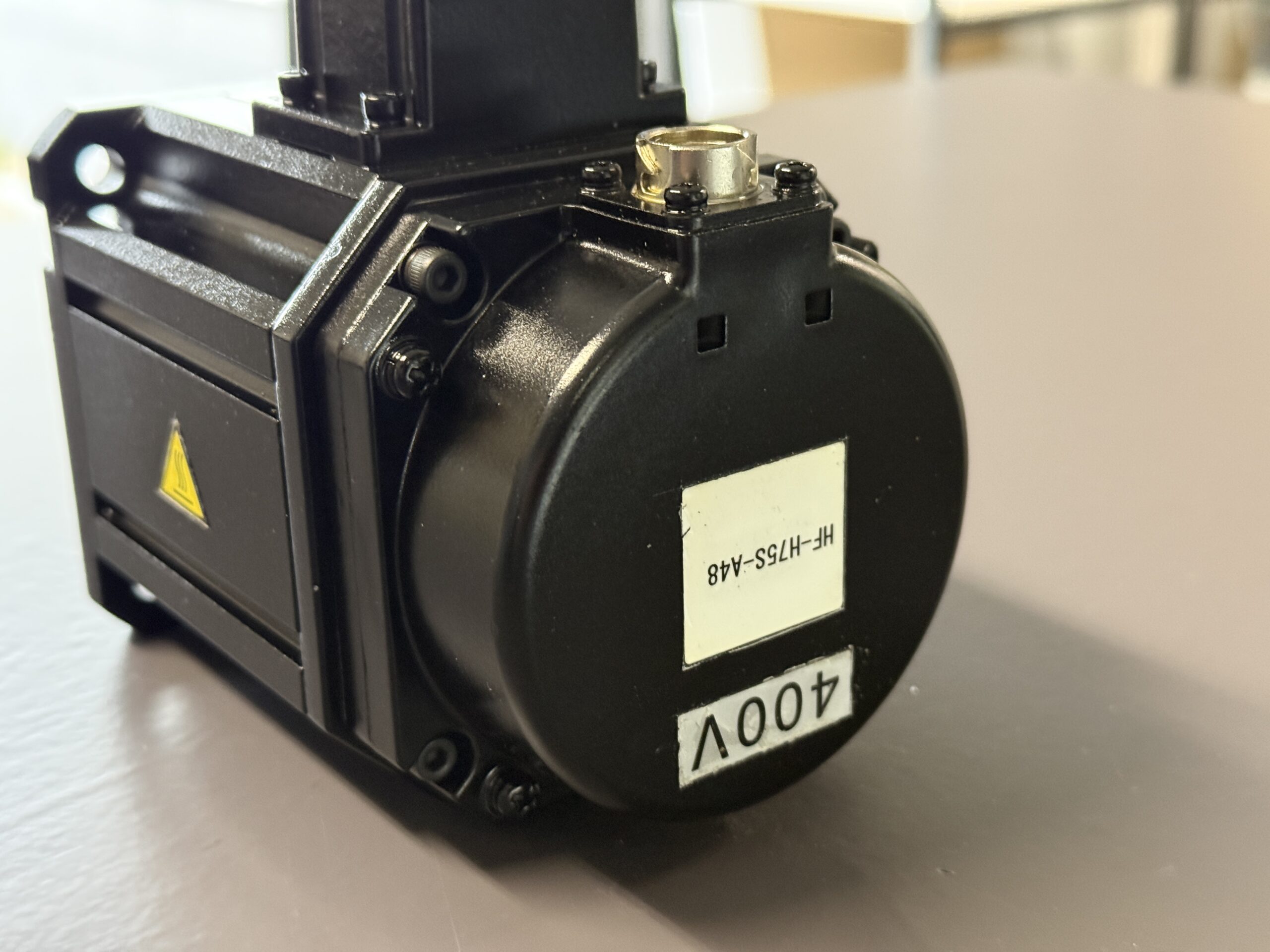

Im Zuge der Instandsetzung wurden die Kugellager ersetzt, die Stecker erneuert und die Dichtungen getauscht. Der Encoder wurde bei uns komplett überholt. Gerade bei solchen Fehlern reicht es nicht, nur Kabel zu prüfen oder den Drive zu tauschen. Wenn der Encoder warm aussteigt, muss die Rückführung selbst instand gesetzt und danach unter Temperatur geprüft werden.

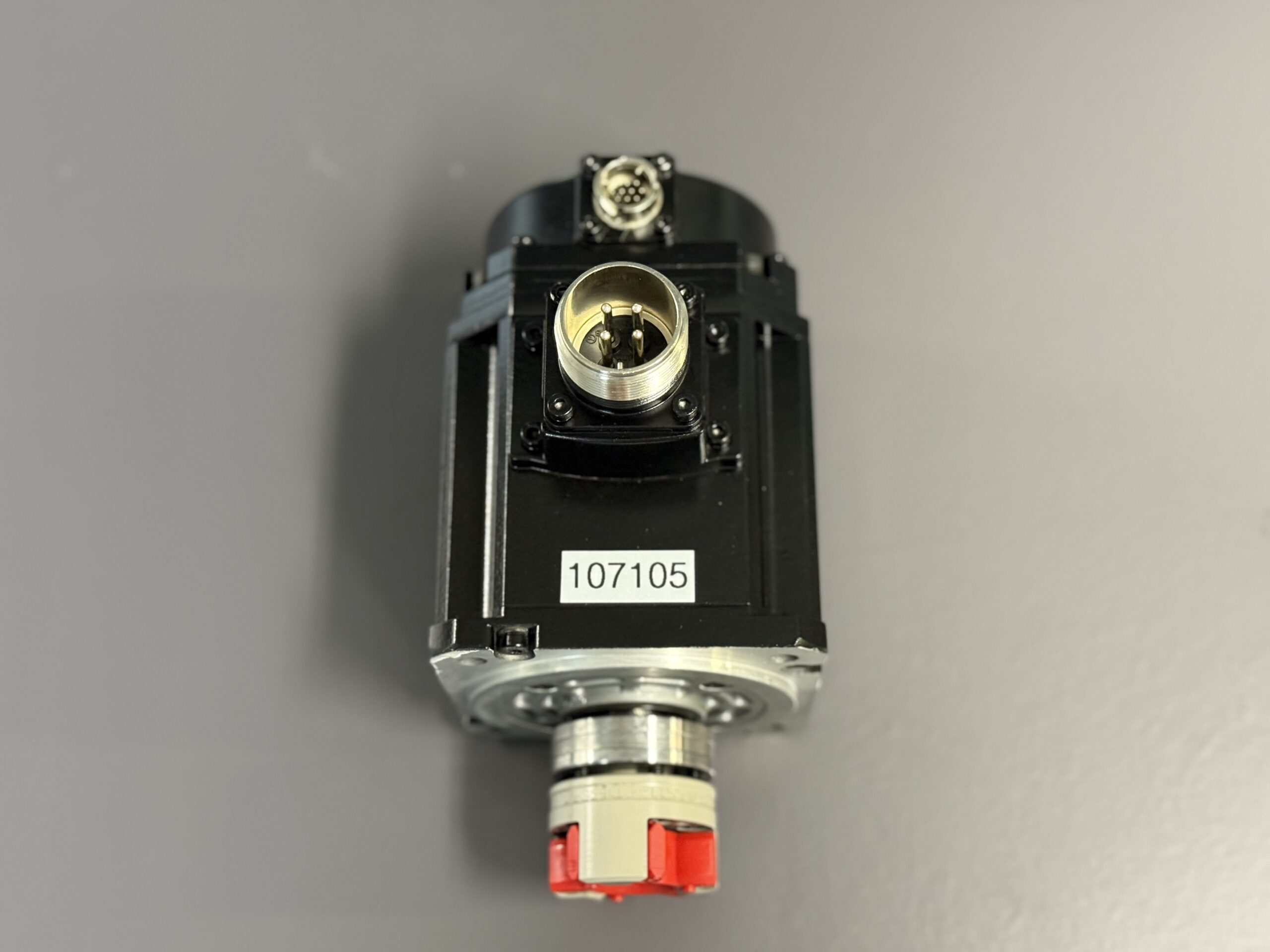

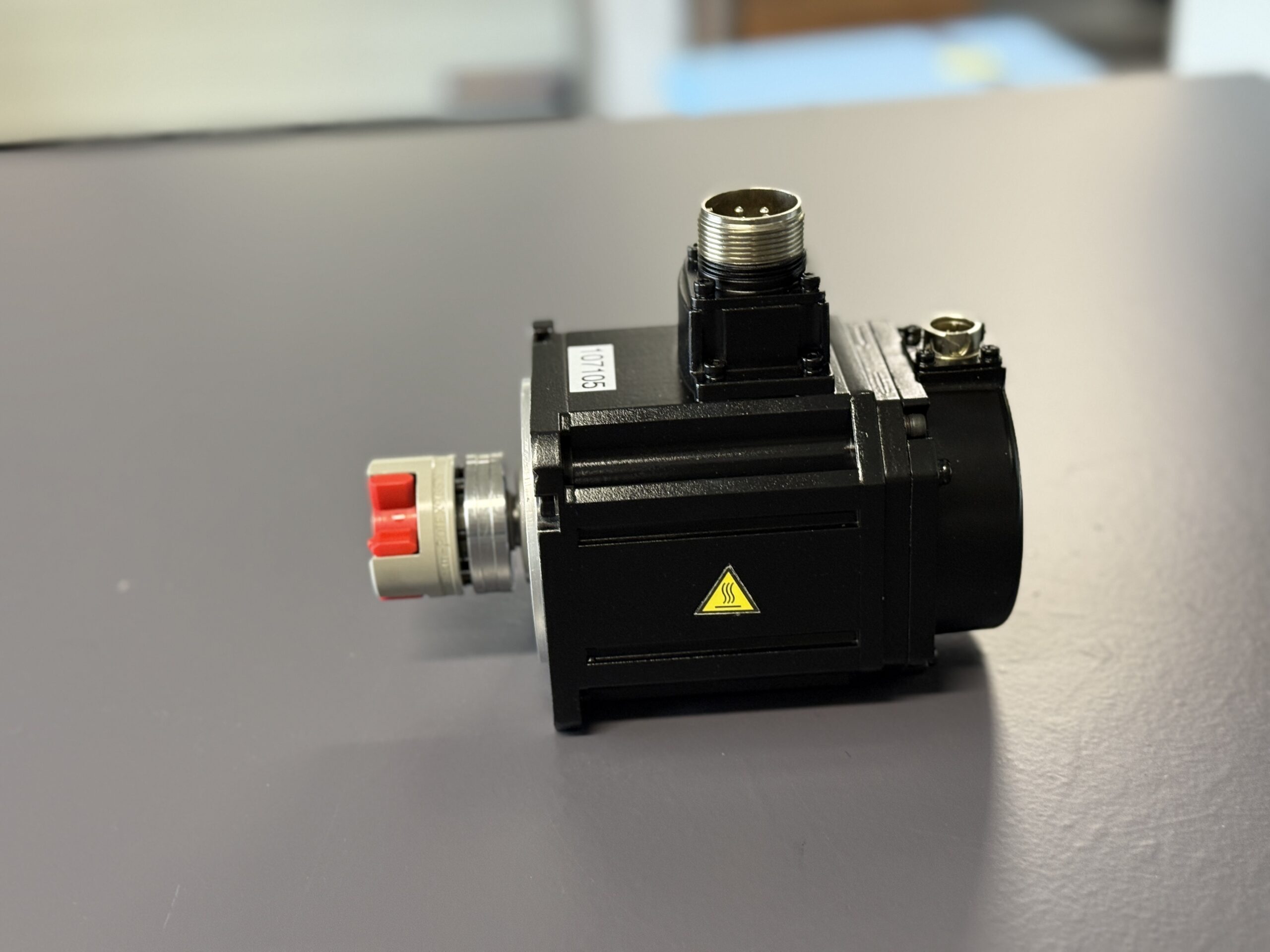

Nach der Montage wurde der Motor auf dem Prüfstand getestet. Dabei wurden niedrige, mittlere und höhere Drehzahlen geprüft. Wichtig war nicht nur, dass der Motor läuft, sondern dass die Encodersignale stabil bleiben. Der Motor wurde mehrfach gestartet und gestoppt, über längere Zeit betrieben und dabei auf Signalstabilität, Laufgeräusch, Erwärmung und erneute Fehlermeldungen kontrolliert.
Der Fehler trat im Test nicht mehr auf. Die Rückführung blieb stabil und der Motor lief nach der Instandsetzung wieder ruhig. Der Fall zeigt gut, warum sporadische Encoderfehler oft falsch eingegrenzt werden. Wenn Kabel und Servoverstärker bereits ohne Erfolg getauscht wurden und der Fehler erst nach Warmlauf kommt, sollte der Encoderbereich im Motor genau geprüft werden.
Fazit
Der vorliegende Reparaturfall zeigt sehr klar, warum temperaturabhängige Encoderfehler in der Praxis so schwer einzugrenzen sind. Der Motor lief zunächst, der Fehler kam erst nach längerer Bearbeitung, Kabel und Servoverstärker waren bereits ohne Erfolg ersetzt worden. Genau diese Fehlerkette spricht für einen thermisch grenzwertigen Defekt im motorseitigen Rückführungssystem.
Typisch für solche Geräte sind Defekte durch Alterung im Encoder, Kontaktprobleme, Schirmungs und Erdungsfehler, Vibrationseinfluss und thermische Drift. Präventiv helfen saubere Leitungsführung, regelmäßige Steckerkontrolle, stabile Schaltschrank und Maschinenkühlung sowie eine frühe Zustandsbewertung bei ersten sporadischen Rückführungsalarmen. Besonders wichtig ist bei ähnlichen Fällen, nicht nur den Verstärker zu verdächtigen, sondern die gesamte Kette aus Rückführung, Leitung, EMV und Temperaturverhalten technisch zusammen zu betrachten.
Weitere Informationen wie Preis, Lieferzeit zum:
Mitsubishi HF-H75S-A48 AC Servo Motor
Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Motor Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

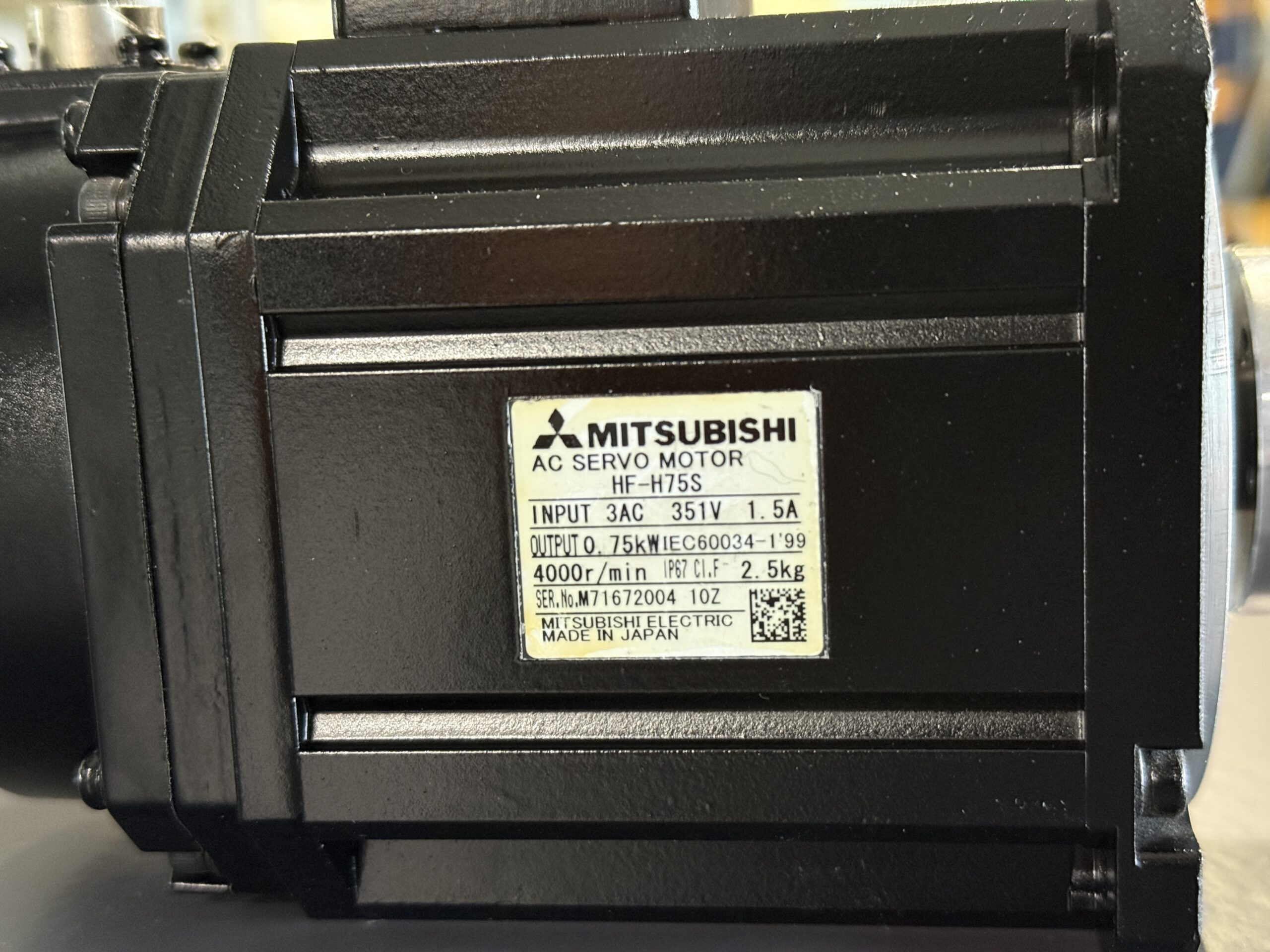

Technische Spezifikationen
Motor
| Feld | Wert |
|---|
| Hersteller | Mitsubishi Electric |
| Gerätetyp | AC Servo Motor |
| Modellbezeichnung | HF-H75S |
| Serie | HF-Serie |
| Leistung | 0,75 kW |
| Eingangsspannung | 3AC 351 V |
| Ausgangsspannung | nicht separat ausgewiesen |
| Nennstrom | 1,5 A |
| Steuerungsart | drehzahl und positionsgeregelter Servobetrieb über externen Servoverstärker |
| Rückführung | Encoder, je nach Ausführung OSA105S5 oder OSA18 |
| Kühlung | Eigenkühlung, Gehäusebauform geschlossen |
| Schutzart | IP67 |
| Umgebungstemperatur | nicht bekannt, praxisnah ca. 0 bis 40 °C |
| Montage | Maschinenachse, Flanschmotor |
| Herkunft | Made in Japan |
| Produktstatus | Bestandsgerät, nicht neu |
Drive
| Feld | Wert |
|---|
| Hersteller | Mitsubishi CNC |
| Gerätetyp | Servo Drive Unit |
| Modellbezeichnung | MDS-DH-V2-1010 |
| Serie | MDS-D/DH |
| Leistung | nicht bekannt, aus Fall nicht sicher ableitbar |
| Eingangsspannung | systemabhängig, über passende Versorgungseinheit |
| Ausgangsspannung | systemabhängig |
| Nennstrom | nicht bekannt |
| Steuerungsart | digitaler Servoantrieb mit motorseitiger Detektorauswertung |
| Rückführung | motorseitiger Detektor an CN2, maschinenseitiger Detektor optional an CN3 |
| Kühlung | forcierte Kühlung im Schaltschrank |
| Schutzart | Schaltschrankgerät, nicht bekannt |
| Umgebungstemperatur | Handbuch verweist auf Umgebungsprüfung, praxisnah ca. unter 55 °C im Schaltschrankbereich |
| Montage | Schaltschrank |
| Herkunft | nicht bekannt |
| Produktstatus | Bestandsgerät, nicht neu |
Einsatzumgebung und Einsatzmöglichkeiten
Typische Maschinen sind Bearbeitungszentren, Werkzeugmaschinen, NC Achsen und ähnliche Positionieranwendungen mit hoher Regelgüte. Der MDS D DH arbeitet mit motorseitigem Detektor an CN2 und kann zusätzlich maschinenseitige Rückführung an CN3 auswerten. Die Alarmstruktur zeigt, dass der Antrieb sowohl Motorrückführung als auch externe Rückführung, Leistungsseite und Versorgung eng überwacht.
Typische Anwendungen sind Vorschubachsen, Zustellachsen und drehzahlgeregelte Servoachsen. Die Anforderungen an Umgebung und Schaltschrank sind in der Praxis klar. Saubere Kühlung, geringe EMV Belastung, saubere Erdung, geschirmte Leitungsführung und Trennung von Leistungs und Geberkabeln. Das Handbuch nennt bei Kommunikationsfehlern ausdrücklich Schirmung, Leitungsabstand und Einpunkt Erdung als relevante Prüfpunkte.
Typische Belastungsfaktoren für Defekte sind Temperaturaufbau im Dauerbetrieb, Vibrationen, Kabelbewegung, Kontaktalterung, Störbeeinflussung durch parallel geführte Motorleitungen, Feuchtigkeit oder Öl an Steckverbindern und allgemeine Alterung des Encoders. Präventiv helfen regelmäßige Steckerkontrolle, Sichtprüfung auf Öl und Verschmutzung, saubere Leitungsführung, Zustandsprüfung bei ersten sporadischen Alarmen und eine thermisch saubere Maschinenumgebung.
Funktionsbeschreibung
Grundfunktion des Systems ist die präzise Regelung einer Achse anhand der Rückführung vom motorseitigen Detektor. Der MDS D DH vergleicht Sollwert und Istwert laufend. Der Leistungsteil stellt den Motorstrom bereit, die Regelung verarbeitet Soll und Istsignale und die Rückführung liefert Positions und Drehzahlinformation. Fällt die Rückführung aus, kann der Antrieb die Achse nicht mehr sauber regeln und reagiert mit Kommunikations oder Detektoralarmen. Alarm 18 betrifft die Initialkommunikation mit dem motorseitigen Detektor, Alarm 2F den Kommunikationsfehler während des Betriebs, 2B bis 2E und 48 bis 4B stehen für Detektorfehlerstufen.
Freigabe und Schutzlogik sind sicherheitsrelevant. Der Antrieb stoppt bei Alarmen je nach Ursache dynamisch oder geregelt. Warnungen werden separat behandelt. Die thermische Überwachung betrifft sowohl den Leistungsteil als auch den Motor. Alarm 46 beschreibt Motor oder Detektorübertemperatur. Damit ist verständlich, warum ein thermischer Fehler am Encoder oder im nahen Umfeld erst nach längerer Laufzeit sichtbar werden kann.
Für den konkreten Reparaturfall ist genau dieses Zusammenspiel entscheidend. Der Leistungsteil kann elektrisch grundsätzlich intakt sein, trotzdem fällt die Achse aus, wenn die Rückführung warm instabil wird. Das erklärt, warum der Antrieb teils noch funktionierte und warum der reine Verstärkerwechsel den Fehler nicht beseitigt hat.
Alarmmeldungen und Troubleshooting
| Alarmcode | Beschreibung | Mögliche Ursache | Empfohlene Maßnahme |
|---|
| 18 | Main side detector: Initial communication error | Falscher Detektortyp, Leitungsfehler, Steckerproblem, Detektordefekt, Temperatur oder EMV Problem | Parameter prüfen, Stecker prüfen, Leitung messen, Detektor gegenprüfen, Erdung und Schirmung kontrollieren |
| 1F | Sub side detector: Communication error | Störeinstrahlung, parallele Verlegung mit Leistungskabel, falsche Erdung, Leitungsfehler | Leitungen trennen, Schirmung prüfen, Einpunkt Erdung herstellen, Leitung messen |
| 21 | Sub side detector no signal 2 | Kein ABZ Signal, Leitungsfehler, Detektordefekt | Parameter prüfen, Stecker und Leitung prüfen, Detektor ersetzen |
| 22 | Detector data error | Streudaten aus dem Detektor, lose Montage, Vibration | Detektorbefestigung prüfen, Vibrationen bewerten, Folgeschritte aus Alarm 21 prüfen |
| 2B | Main side detector: Error 1 | Detektorspezifischer Fehler am Motorgeber | Detektor und zugehörige Alarmtabelle bewerten |
| 2F | Main side detector: Communication error | Kommunikationsabbruch Motorgeber, Schirmungs oder Erdungsproblem, Leitungsfehler, Detektordefekt | Stecker prüfen, Leitungsführung verbessern, Einpunkt Erdung herstellen, Leitung messen, Motorseite prüfen |
| 32 | Power module error overcurrent | Leistungsteilüberstrom, Motorkurzschluss, Leitungsfehler, Rückführungsproblem | Motorleistungskabel prüfen, Isolation messen, Kapazität und Detektorleitung prüfen |
| 3A | Overcurrent | Zu hoher Motorstrom, Schwingung, Lastsprünge, Isolationsproblem | Schwingung prüfen, Parameter prüfen, Leistungskabel und Motor isolationsseitig prüfen |
| 3B | Power module error overheat | Schlechte Kühlung, Lüfterproblem, verschmutzte Kühlflächen | Lüfter und Kühlflächen prüfen, Schaltschranktemperatur bewerten |
| 46 | Motor overheat / Thermal error | Motor oder Detektor thermisch zu heiß, Leitungsfehler, Lüfterproblem, Überlast | Temperaturverlauf prüfen, Steckverbindungen prüfen, Last bewerten, Motor und Antrieb gegentesten |
| 50 | Overload 1 | Dauerüberlast von Motor oder Drive | Last, Parameter und Maschinenschwingung prüfen |
| 51 | Overload 2 | Hoher Strombefehl über längere Zeit | Last, Beschleunigung, Feedback und Kollision prüfen |
| 61 | Power supply: Power module overcurrent | Überstrom in der Versorgungseinheit | Lastzustand und Netzversorgung prüfen |
| 69 | Power supply: Grounding | Motor oder Leistungskabel gegen FG | Isolation messen, Öl und Verschmutzung prüfen, Motor oder Kabel ersetzen |
| 71 | Power supply: Instantaneous power interruption | Netzunterbrechung oder Spannungsabfall | Versorgung, Verdrahtung und Maschinensequenz prüfen |
| 77 | Power supply: Power module overheat | Übertemperatur Versorgungseinheit | Lüfter, Kühlkörper und Schaltschrankkühlung prüfen |
Quelle der Alarmcodes und Maßnahmen ist das MDS D DH Instruction Manual. Dort sind sowohl die Alarmbezeichnungen als auch die Prüfschritte für 18, 1F, 2F, 32, 46 sowie die Versorgungscodes 61 bis 77 beschrieben.
Baugruppenübersicht
| Baugruppe | Bezeichnung funktional | Funktion | Hinweise zur Prüfung oder Reparatur |
|---|
| Leistungsteil | Servo Drive Leistungseinheit | Stellt geregelten Motorstrom bereit | Bei Kommunikationsfehlern nicht vorschnell als Ursache annehmen, zuerst Rückführung abgrenzen |
| Regelung | digitale Servoregelung im MDS-DH | Verarbeitet Sollwerte, Schutzfunktionen und Rückführung | Parameter, Störanfälligkeit und Alarmhistorie prüfen |
| Rückführung Motorseite | Encoder OSA105S5 oder OSA18 | Liefert Istwerte für Position und Drehzahl | Bei thermisch verzögerten Fehlern erster Prüfschwerpunkt |
| Geberleitung | Encoderkabel mit Schirmung | Überträgt Versorgung und Kommunikationsdaten | Auf Trennung von Motorleistung, Schirmung und Kontaktstabilität achten |
| Motorleistungskreis | U V W Motoranschluss | Überträgt Leistung zum Motor | Isolation, Steckerzustand und thermische Belastung prüfen |
| Versorgungseinheit | Power Supply Unit der MDS-Serie | Versorgt Zwischenkreis und Antriebssystem | Bei Codes 61 bis 77 Versorgung, Lüfter und Netzqualität prüfen |
| Steckverbinder | Motor und Geberstecksystem | Übergang zwischen Motor, Kabel und Antrieb | Thermische Kontaktprobleme und Öl oder Schmutzeinfluss beachten |
| Motormechanik | Lagerung und Rotorlauf | Sichert ruhigen Lauf und geringe Schwingung | Vibrationen können Rückführungsfehler verstärken |
| Kühlumgebung | Motorumfeld und Schaltschrank | Begrenzt thermische Belastung | Dauerlauf unter realer Temperatur prüfen |
Typische Defektursachen und Prävention
Bei dieser Geräteart sind typische Defekte selten reine Einzelursachen. Häufig überlagern sich Alterung, Temperatur, Vibration, Leitungseinfluss und EMV. Gerade bei Encoder und Kommunikationsfehlern sieht man oft eine Kette aus gealterter Rückführung, grenzwertiger Schirmung oder Erdung und zusätzlichem Temperaturaufbau im Dauerbetrieb.
Das Risiko steigt bei langen Bearbeitungszeiten, warmem Schaltschrank, verschmutzten Steckbereichen, Kabelbewegung, fehlender Trennung von Leistung und Geberleitung und mechanisch unruhigen Achsen. Präventiv sinnvoll sind regelmäßige Sichtkontrollen an Steckern und Kabeln, saubere Schirmungsanschlüsse, feste Einpunkt Erdung, frühzeitige Reaktion auf sporadische Detektoralarmmeldungen und thermische Funktionsprüfungen statt nur kurzer Kaltstarts.
Bewährte technische Lösungen
Bewährt hat sich bei diesem Fehlerbild die saubere Trennung zwischen Antriebsseite und Motorrückführung. Erst Leitung und Verstärker abgrenzen, dann gezielt den motorseitigen Geber mit Temperaturbezug prüfen. Zielführend sind belastete Langzeittests, Signalüberwachung im Warmzustand und gegebenenfalls die Instandsetzung oder der Austausch der Rückführungseinheit.
Nicht ausreichend sind Maßnahmen, die nur Symptome verschieben. Dazu gehören wiederholtes Reset, erneuter Kabeltausch ohne Befund, provisorisches Nachdrücken von Steckern oder pauschales Verstellen der Regelparameter ohne klare Ursache. Nachhaltig wird die Reparatur erst, wenn die stabile Kommunikation des motorseitigen Encoders unter Betriebstemperatur nachgewiesen ist.
