06.09.2026 von Viktor Siebert
Produktionsrisiko durch sporadischen Encoderfehler, Mitsubishi HF154BT AC-Servomotor instand gesetzt

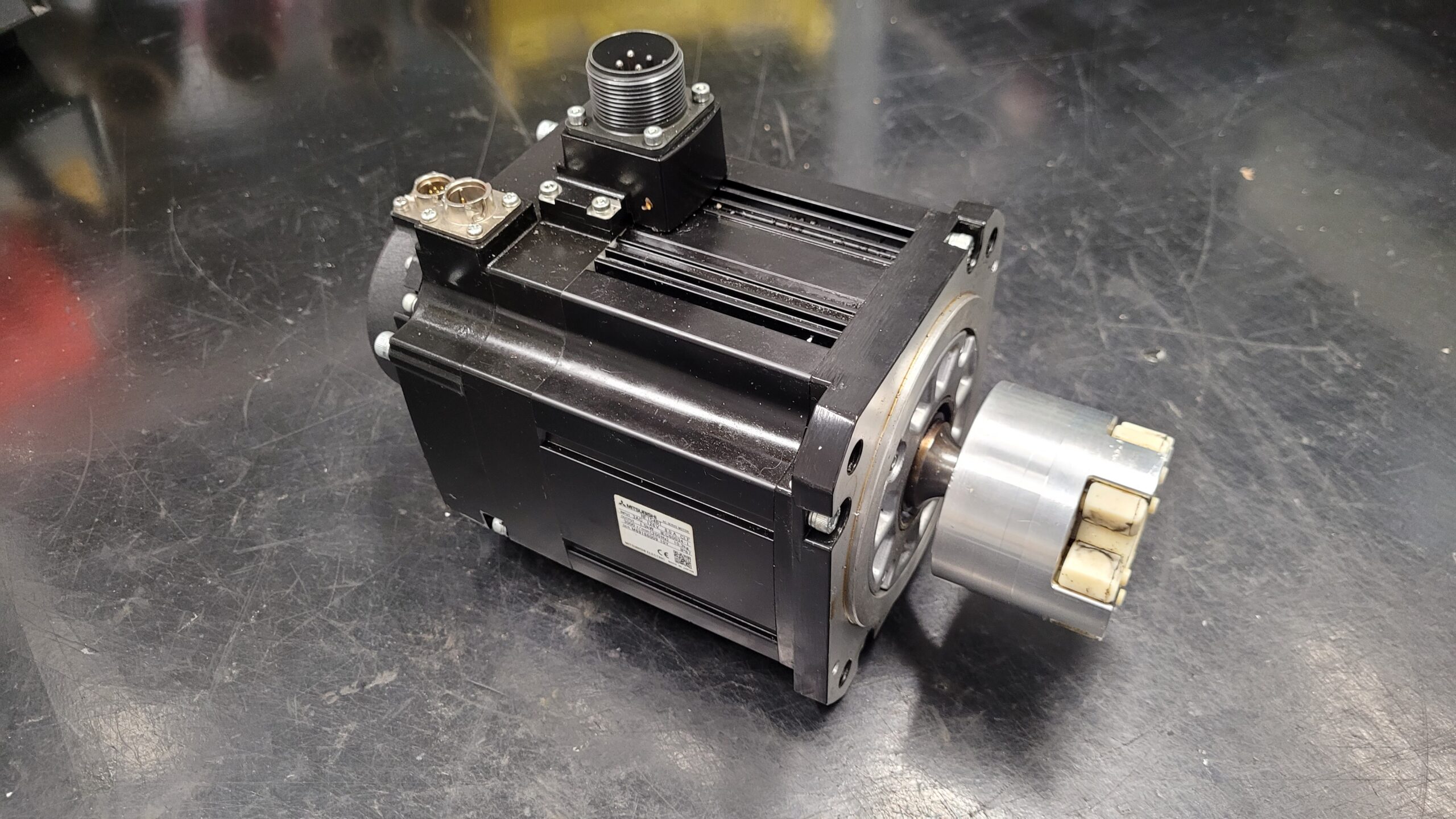

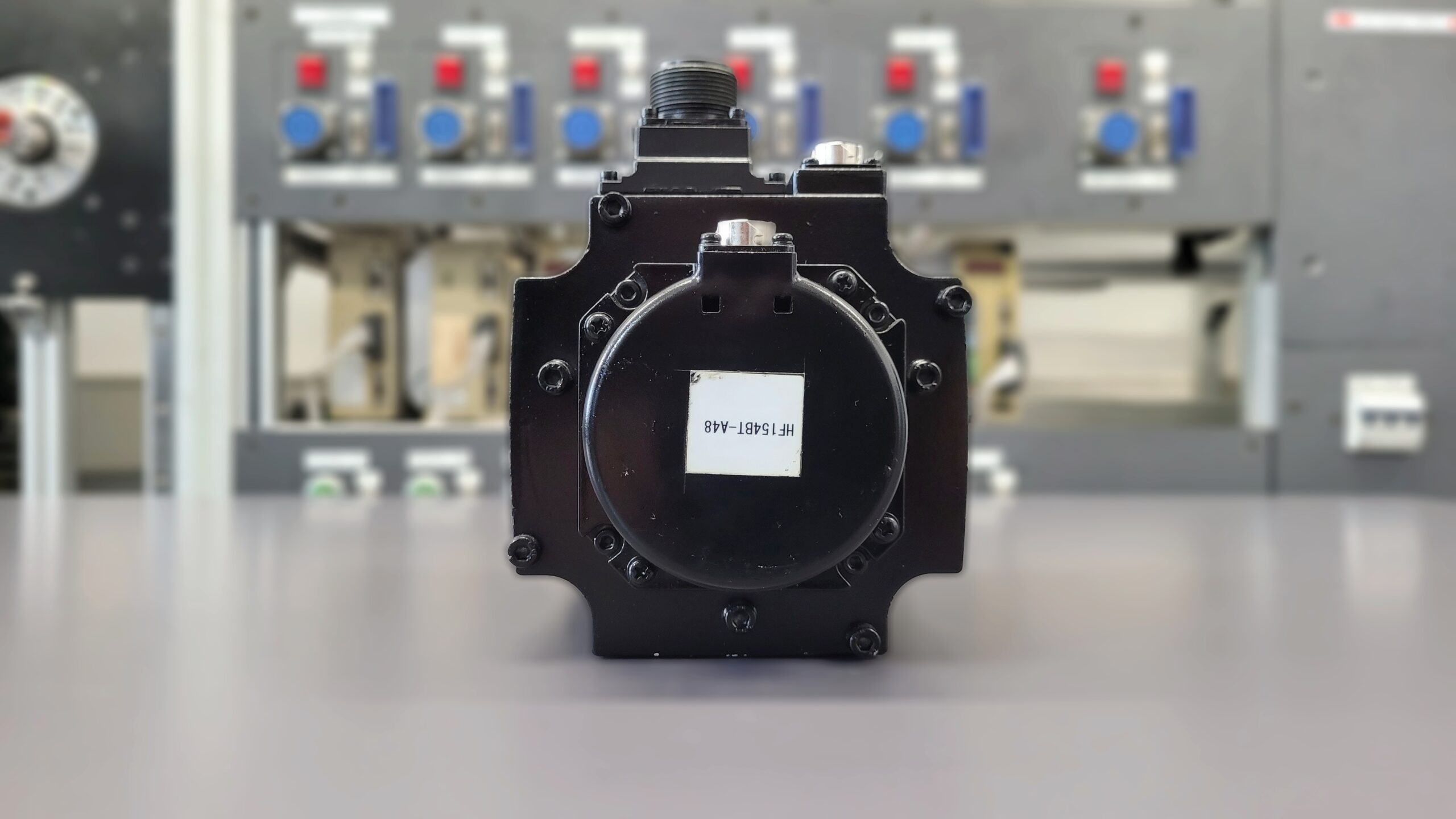

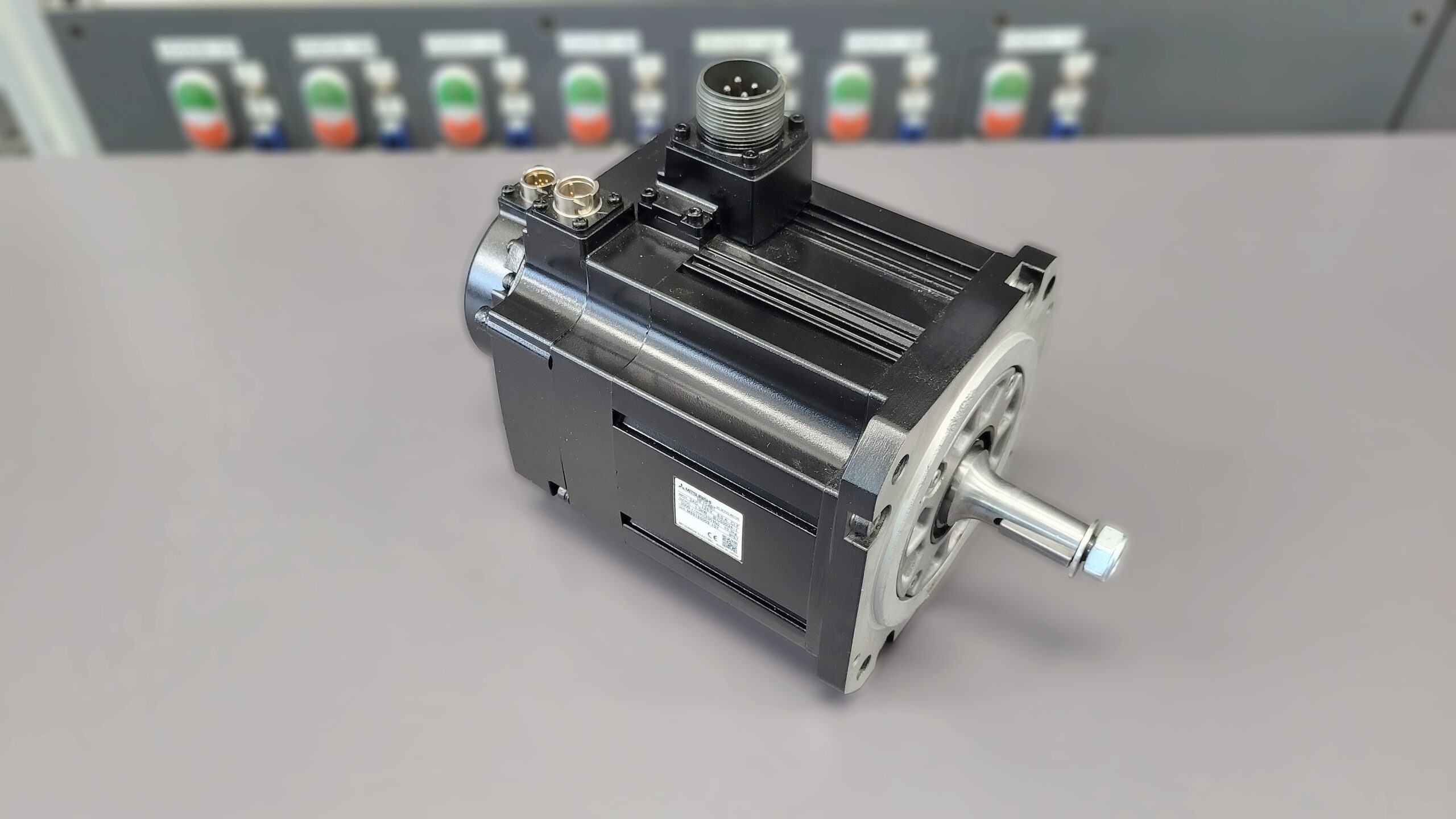

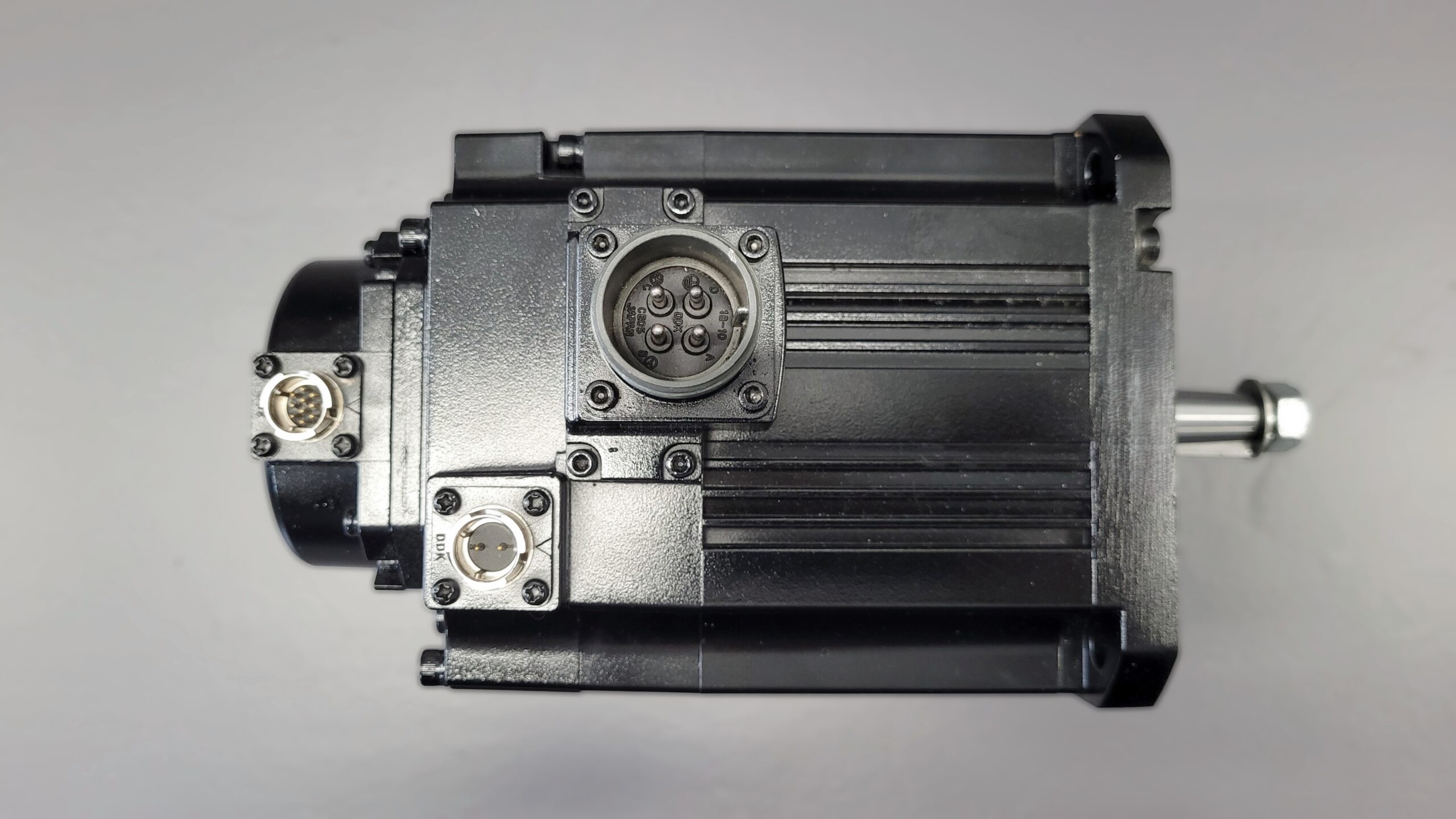

Ein sporadischer Encoderfehler ist in einer CNC-Anlage besonders kritisch: Der Motor kann zunächst unauffällig laufen, während die Rückführung zeitweise ausfällt und die Maschinensteuerung den Bearbeitungsablauf unterbricht. Genau mit diesem Fehlerbild kam ein Mitsubishi AC Servo Motor HF154BT, alternativ als HF154BT-A48 bezeichnet, zu uns.
Der Fehler trat nicht dauerhaft auf. Dadurch ließ er sich im Betrieb schwer eingrenzen und führte zu einem unkalkulierbaren Ausfallrisiko. Bei einem solchen Schadensbild genügt es nicht, nur den zuletzt angezeigten Alarm zurückzusetzen. Entscheidend ist die Prüfung des vollständigen Motorsystems aus Encoder, Lagerung, Bremse und Abdichtung.
Erste Diagnose

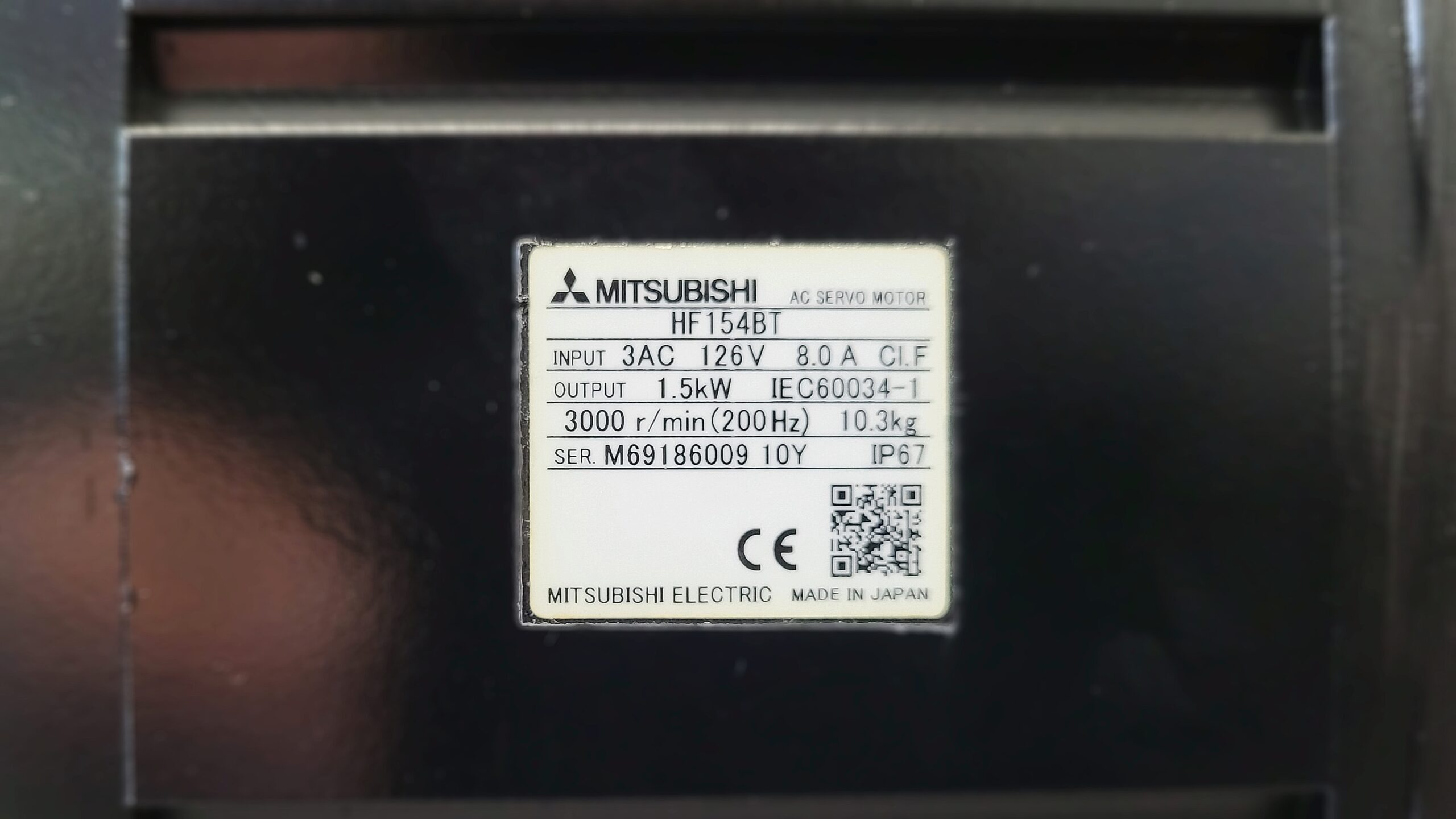

Auf dem Typenschild war das Gerät eindeutig als Mitsubishi HF154BT identifizierbar. Verbaut waren ein OSA18-100 Encoder und eine elektromagnetische Bremse SBR-110-057 mit 24 V DC.

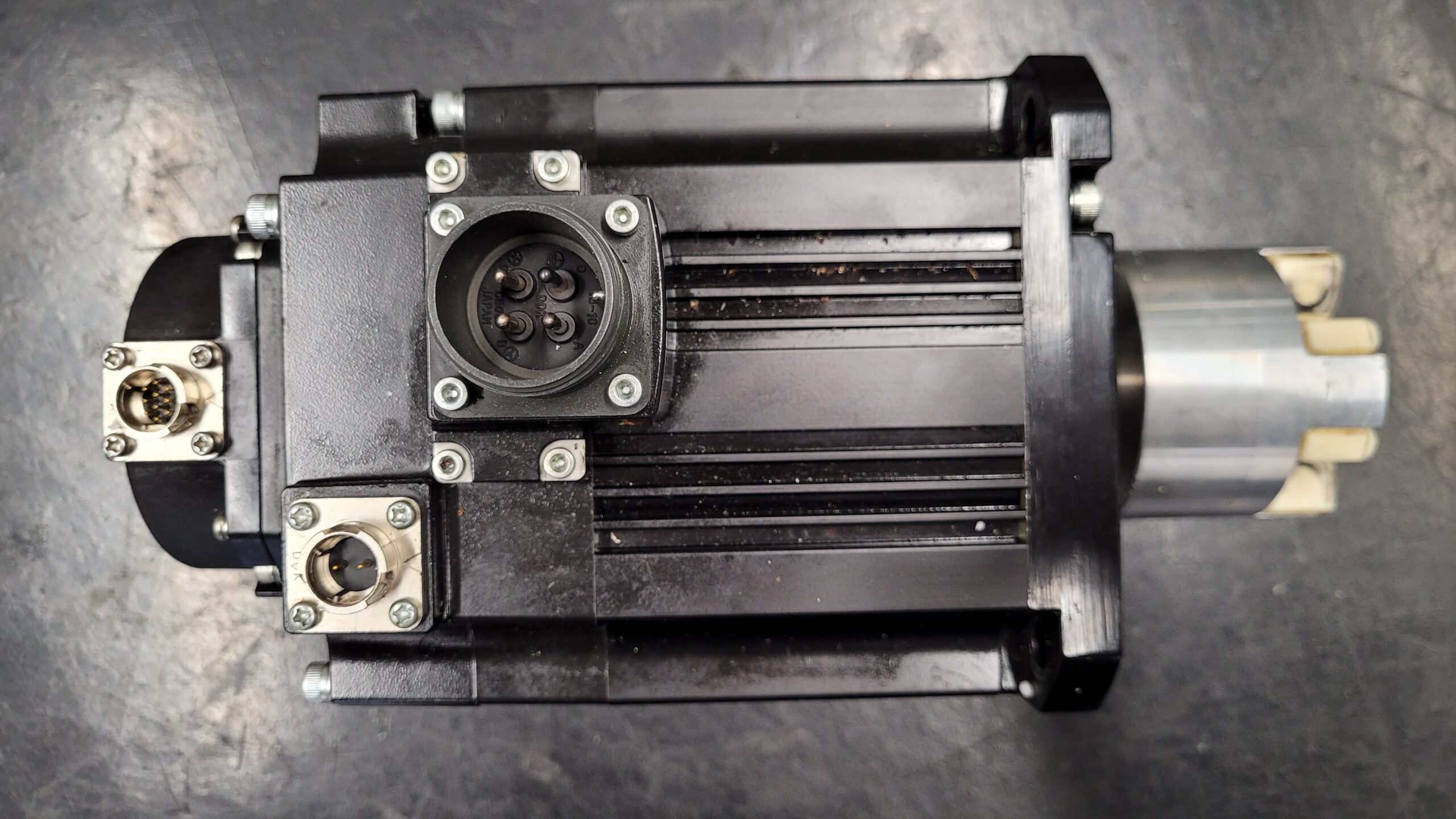

Bei der Demontage zeigte sich, dass ein Ölgemisch in den Motor beziehungsweise in den Bereich des Gebers eingedrungen war. Die über Jahre gealterten Dichtungen waren porös geworden und hatten ihre Schutzwirkung verloren. Neben dem Encoder waren auch die Bremse und die Kugellager betroffen.
Die Diagnose konzentrierte sich deshalb auf:
- Zustand und Signalstabilität des OSA18-100 Encoders
- Spuren des eingedrungenen Ölgemischs im Geberbereich
- mechanischen Lauf und Zustand der Kugellager
- Funktion der SBR-110-057 Haltebremse
- Zustand der Dichtstellen
- abschließenden Betrieb am passenden Mitsubishi Servo Drive
IGBTs, Gate-Treiber, Zwischenkreiskondensatoren und Netzteilkomponenten sind Bestandteile eines Servo Drive, nicht des hier reparierten Servomotors. Sie waren daher nicht Gegenstand dieser Motorinstandsetzung.
Tatsächliche Fehlerursache
Die Fehleranalyse ergab kein isoliertes Encoderproblem, sondern einen altersbedingten Folgeschaden:
- Die Motordichtungen waren im Laufe der Betriebsjahre porös geworden.
- Durch die geschwächten Dichtstellen konnte ein Ölgemisch in das Motorinnere und in den Encoderbereich gelangen.
- Die Verunreinigung beeinträchtigte den OSA18-100 Encoder und führte zu sporadischen Fehlern in der Positionsrückführung.
- Auch die Bremse SBR-110-057 arbeitete nicht mehr ordnungsgemäß.
- Die Kugellager waren defekt und mussten im Rahmen der mechanischen Überholung erneuert werden.
Der sporadische Charakter passt zu einem Geber, dessen Funktion durch eingedrungene Medien beeinträchtigt wird: Die Rückmeldung kann zeitweise noch plausibel erscheinen und anschließend wieder ausfallen. Der konkrete Alarmcode der Kundenmaschine wurde nicht dokumentiert. Deshalb wird kein einzelner MDS-D-Alarm nachträglich als tatsächlich aufgetreten dargestellt.
Reparaturmaßnahmen
Der Mitsubishi HF154BT wurde vollständig instand gesetzt. Die Arbeiten umfassten:
- Demontage und Befundung des Servomotors
- Entfernung der eingedrungenen Verunreinigungen
- Ersatz des defekten OSA18-100 Encoders
- Reparatur der SBR-110-057 Bremse
- Erneuerung der defekten Kugellager
- Austausch der gealterten und porösen Dichtungen
- mechanische Nachkontrolle nach dem Zusammenbau
- Funktionsprüfung des Motors mit Encoder und Bremse
- Testlauf am Mitsubishi MDS-D-V1-20 Servo Drive
Der Austausch des Encoders allein hätte die eigentliche Eintrittsursache nicht beseitigt. Erst durch die Erneuerung der Dichtungen wurde verhindert, dass derselbe Schadensmechanismus unmittelbar erneut auftritt.
Endprüfung und Rückversand
Nach Abschluss der mechanischen und elektrischen Arbeiten wurde der HF154BT an einem Mitsubishi MDS-D-V1-20 betrieben. Dabei wurden Motorlauf, Encoder-Rückführung und die Funktion der reparierten Bremse im Zusammenspiel mit dem Servo Drive geprüft.
Erst nach erfolgreichem Test wurde der Motor für den Rückversand vorbereitet. Auf diese Weise ließ sich nicht nur die Funktion einzelner Komponenten, sondern das Verhalten des kompletten Servosystems unter realitätsnaher Ansteuerung beurteilen.
Kundenfeedback
Eine konkrete Rückmeldung des Kunden nach dem Wiedereinbau liegt für diesen Reparaturbericht nicht vor. Deshalb wird an dieser Stelle bewusst kein Kundenstatement erfunden.
Weitere Informationen wie Preis, Lieferzeit zum:
Mitsubishi HF154BT-A48 AC Servo Motor
Mitsubishi MDS-D-V1-20 AC Servo Drive Unit
Encoder Mitsubishi OSA18-100
Bremse SBR-110-057, 24 V DC
Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Motor Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!
Technische Daten des Mitsubishi HF154BT
| Merkmal | Angabe |
|---|
| Hersteller | Mitsubishi Electric |
| Geräteklasse | AC-Servomotor |
| Modell | HF154BT |
| Alternative Bezeichnung im Reparaturfall | HF154BT-A48 |
| Eingang | 3 AC, 126 V |
| Strom | 8,0 A |
| Ausgangsleistung | 1,5 kW |
| Nenndrehzahl laut Typenschild | 3.000 r/min |
| Frequenz | 200 Hz |
| Isolationsklasse | F |
| Gewicht | 10,3 kg |
| Schutzart | IP67 |
| Normangabe | IEC 60034-1 |
| Encoder | OSA18-100 |
| Bremse | SBR-110-057, 24 V DC |
| Achsen | Nicht zutreffend; Einzelmotor |
| Kommunikationsschnittstelle | Über Encoder-Rückführung zum Servo Drive; weitere Angabe nicht dokumentiert |
Die Schutzart auf dem Typenschild beschreibt den vorgesehenen Schutz des intakten Motors. Gealterte, poröse oder mechanisch beschädigte Dichtungen können diesen Schutz in der Praxis aufheben.
Zusammenarbeit mit anderen Geräten
- Im Motor verbaut: Mitsubishi OSA18-100 Encoder
- Im Motor verbaut: Bremse SBR-110-057, 24 V DC
- Für die Endprüfung verwendet: Mitsubishi MDS-D-V1-20 AC Servo Drive Unit
- Motorseitiger Geberanschluss bei der MDS-D/DH-Serie: CN2 laut vorliegender Alarmdokumentation
- Weitere kompatible Servo Drives, Netzteile, CNC-Steuerungen oder Feldbusse sind aus den bereitgestellten Unterlagen nicht sicher ableitbar und werden daher nicht ergänzt.
Funktionsbeschreibung
Der Mitsubishi HF154BT ist ein AC-Servomotor für geregelte Achsanwendungen. Der Servo Drive steuert den Motor und verarbeitet die Rückmeldung des motorseitigen Encoders. Diese Rückführung ist für die Bestimmung von Position und Drehbewegung erforderlich. Werden Geberdaten fehlerhaft übertragen oder unterbrochen, kann der Drive die Achse nicht mehr zuverlässig regeln und löst eine Schutzreaktion aus.
Die SBR-110-057 Bremse dient als Haltebremse. Ihre Funktion muss getrennt vom reinen Motorlauf geprüft werden. Mechanische Schäden an den Kugellagern wirken sich zusätzlich auf Laufruhe und Betriebssicherheit aus. Bei einem durch Flüssigkeitseintritt geschädigten Motor müssen deshalb Elektronik, Mechanik, Bremse und Abdichtung gemeinsam betrachtet werden.
Alarm- und Fehlercodes der Mitsubishi MDS-D/DH-Serie
Der Kundenfehler wurde als sporadischer Encoderfehler beschrieben, jedoch ohne protokollierten Alarmcode. Die folgende Auswahl zeigt reale, für den motorseitigen Geberpfad relevante Alarme aus der vorliegenden MDS-D/DH-Unterlage. Sie ist keine Behauptung, dass alle diese Alarme an der Kundenmaschine aufgetreten sind.
| Alarm | Fehlername | Bedeutung | Reset | Maßnahme laut Manual |
|---|
| 18 | Main side detector: Initial communication error | Fehler bei der Initialkommunikation mit dem motorseitigen Geber | PR | Parameter und Gebertyp prüfen; Steckverbindungen und Geberkabel prüfen; Fehler durch Tausch eingrenzen; Umgebungsbedingungen, Erdung und Schirmung prüfen |
| 22 | Detector data error | Fehler in den Rückmeldedaten des Positionsgebers | AR | Geberdatenpfad und Ursache des Geberfehlers prüfen |
| 2B | Main side detector: Error 1 | Der an CN2 angeschlossene motorseitige Geber meldet einen Fehler; beim OSA18 ist dies laut Detektortabelle ein CPU-Alarm | PR, abhängig vom Geber gegebenenfalls AR | Steckverbindungen und Kabel prüfen; Drive- und Geberseite durch Vergleich eingrenzen; Geberumgebung prüfen |
| 2D | Main side detector: Error 3 | Der motorseitige Geber meldet einen Fehler; beim OSA18 ist dies laut Detektortabelle ein Datenalarm | PR, abhängig vom Geber gegebenenfalls AR | Wie bei Geberalarm 2B: Verbindung, Kabel, Geber, Drive-Seite und Umgebungsbedingungen prüfen |
| 2F | Main side detector: Communication error | Fehlerhafte oder unterbrochene Kommunikation mit dem motorseitigen Geber | PR | Stecker, Kabelführung, Schirmung, Einpunkt-Erdung und Geberkabel prüfen; Fehler zwischen Drive und Geber eingrenzen |
| 31 | Overspeed | Erfasste Motordrehzahl überschreitet die zulässige Drehzahl | PR | Parameter und Drehzahlverlauf prüfen; bei schwankender Anzeige im Stillstand Geber oder Geberkabel ersetzen |
Reset-Legende: PR bedeutet Neustart der NC-Stromversorgung; AR bedeutet erneutes Einschalten der Versorgung des Servo Drive. Das Zurücksetzen beseitigt nicht die physische Fehlerursache.
Fazit
Beim Mitsubishi HF154BT beziehungsweise HF154BT-A48 war der sporadische Encoderfehler die Folge eingedrungenen Ölgemischs. Ausgangspunkt waren altersbedingt poröse Dichtungen. Der Schaden beschränkte sich nicht auf den OSA18-100 Encoder: Auch die SBR-110-057 Bremse und die Kugellager waren betroffen.
Durch den Ersatz des Encoders, die Reparatur der Bremse, die Erneuerung von Kugellagern und Dichtungen sowie den abschließenden Test am Mitsubishi MDS-D-V1-20 konnte der AC-Servomotor vollständig geprüft werden. Der Fall zeigt, weshalb ein sporadischer Encoderfehler an einem CNC Drive nicht nur als elektrischer Einzeldefekt betrachtet werden sollte. Gerade bei älteren Servomotoren muss die Eintrittsstelle für Öl oder Kühlmittel konsequent in die Reparatur einbezogen werden.
