Defekte Ladeschaltung, beschädigte Leistungsmodule und Lastkondensatoren sowie Brandschäden an der Platine: Dieser Haas Vector Drive 40HP / HFD-4 mit den Gerätebezeichnungen 32-5558D beziehungsweise 93-32-5558D kam mit einem umfangreichen Schaden zu uns. Trotzdem konnten wir das Gerät reparieren und komplett präventiv überholen.

Gerät und Werkstattbefund

Defekte Ladeschaltung mit erheblichen Folgeschäden

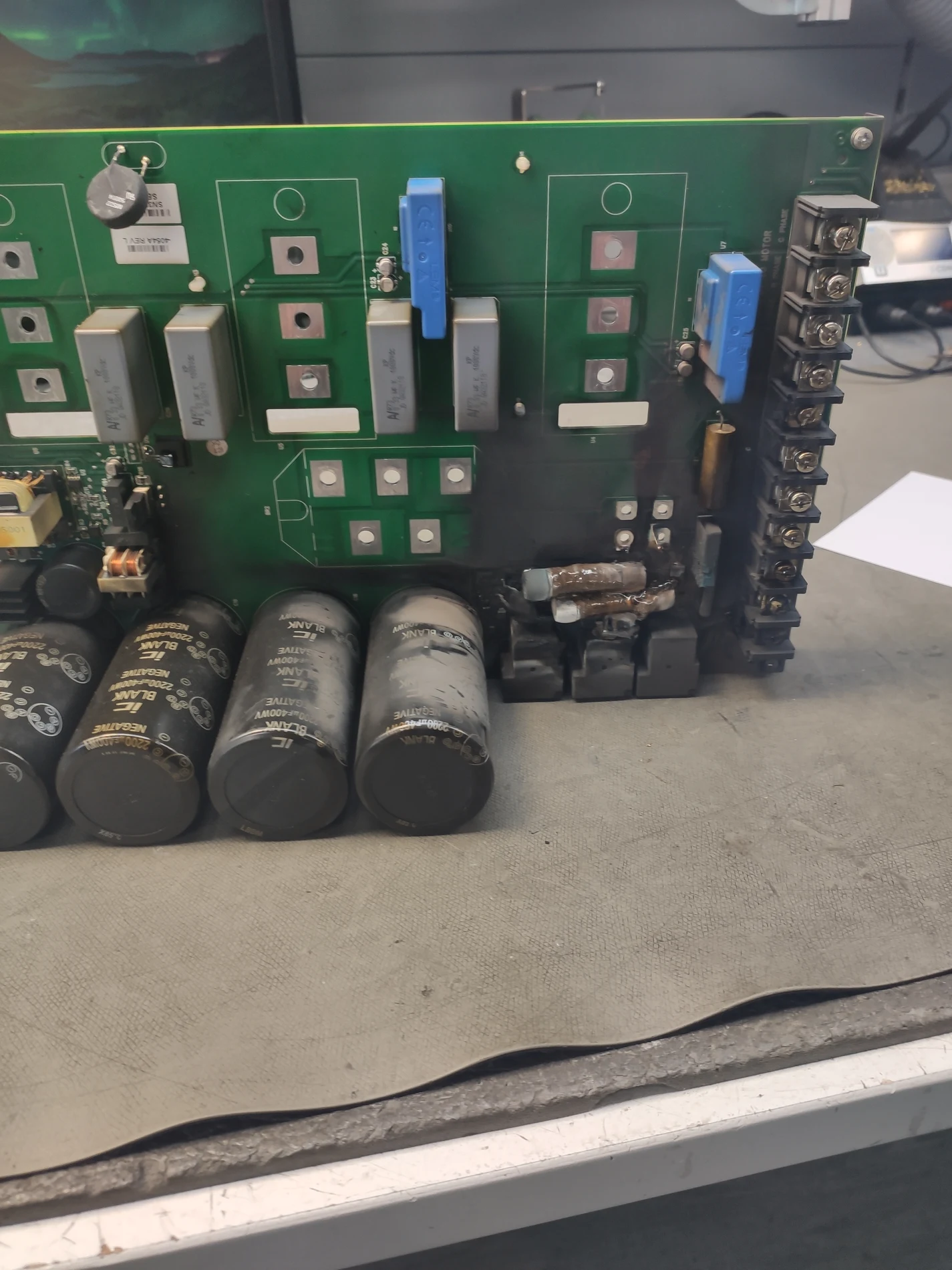

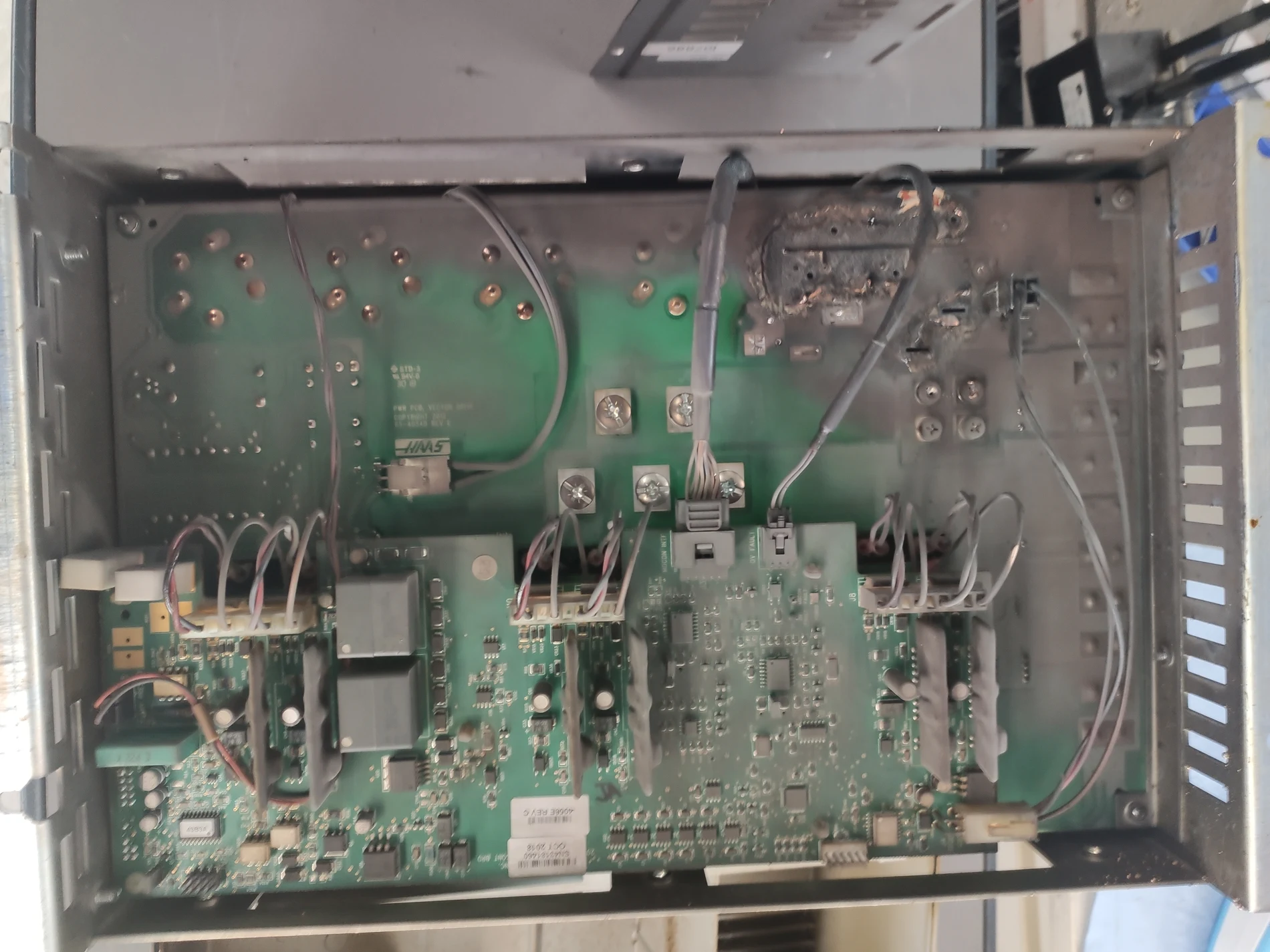

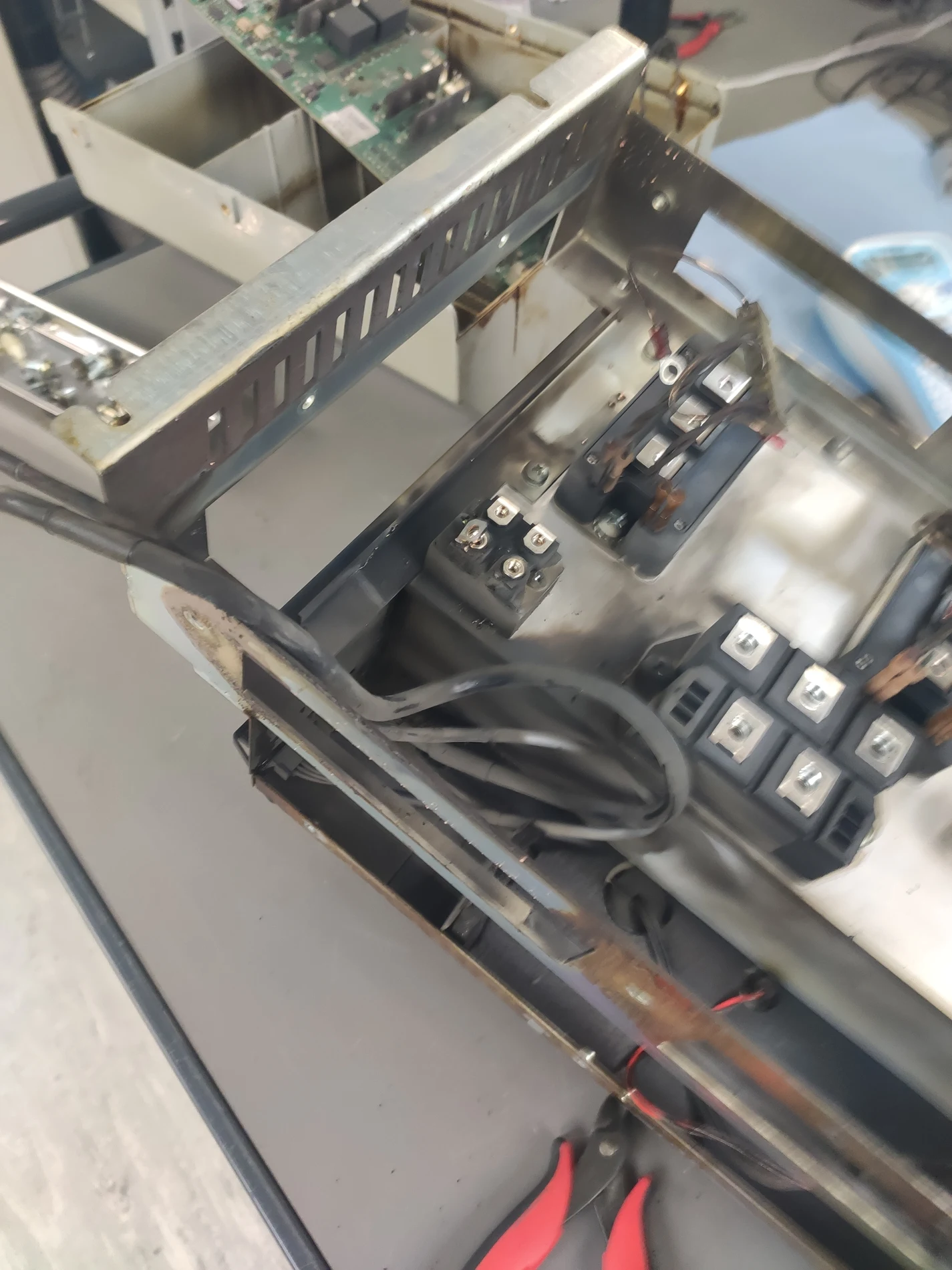

Unsere Untersuchung ergab, dass die Ladeschaltung für die Lastkondensatoren ausgefallen war. Nach unserem Werkstattbefund waren dadurch mehrere Leistungsmodule und Lastkondensatoren beschädigt worden. Zusätzlich wies die Platine deutliche Brandschäden auf. Die Detailfotos dokumentieren den Zustand der betroffenen Bereiche vor der Instandsetzung.

Schmutz und schlechte Belüftung als Ursache

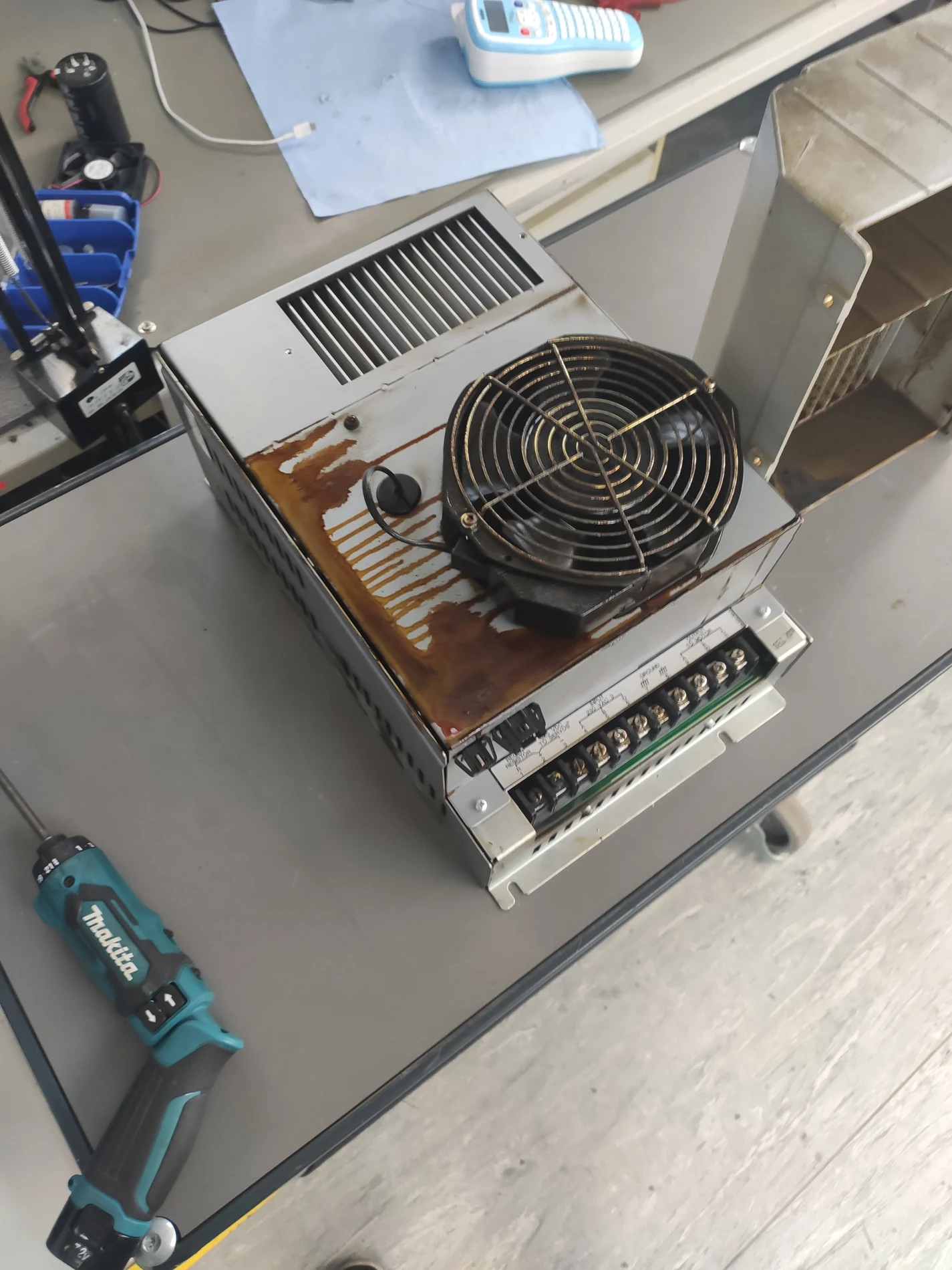

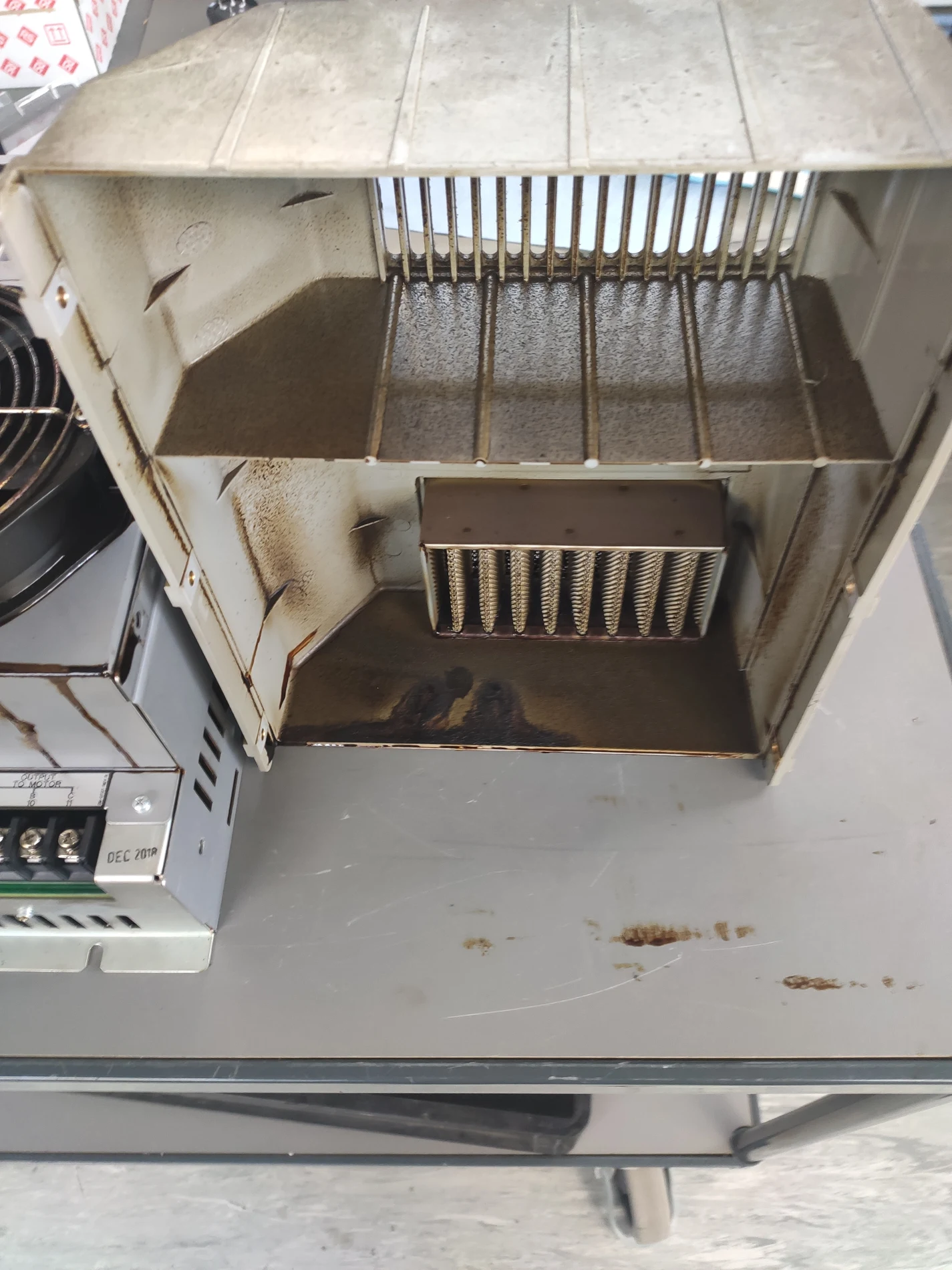

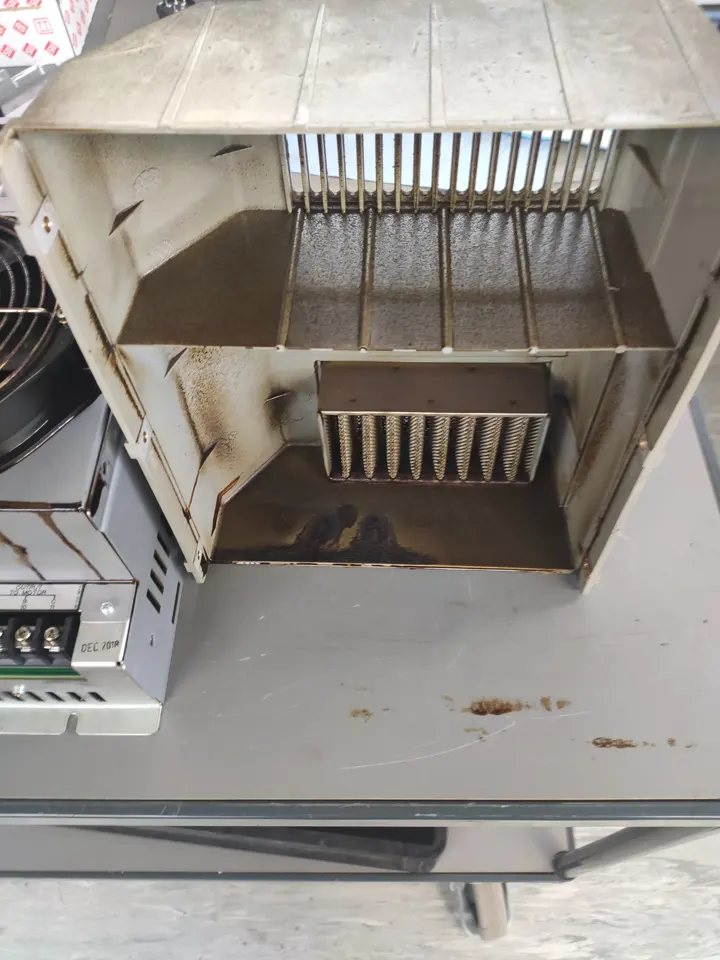

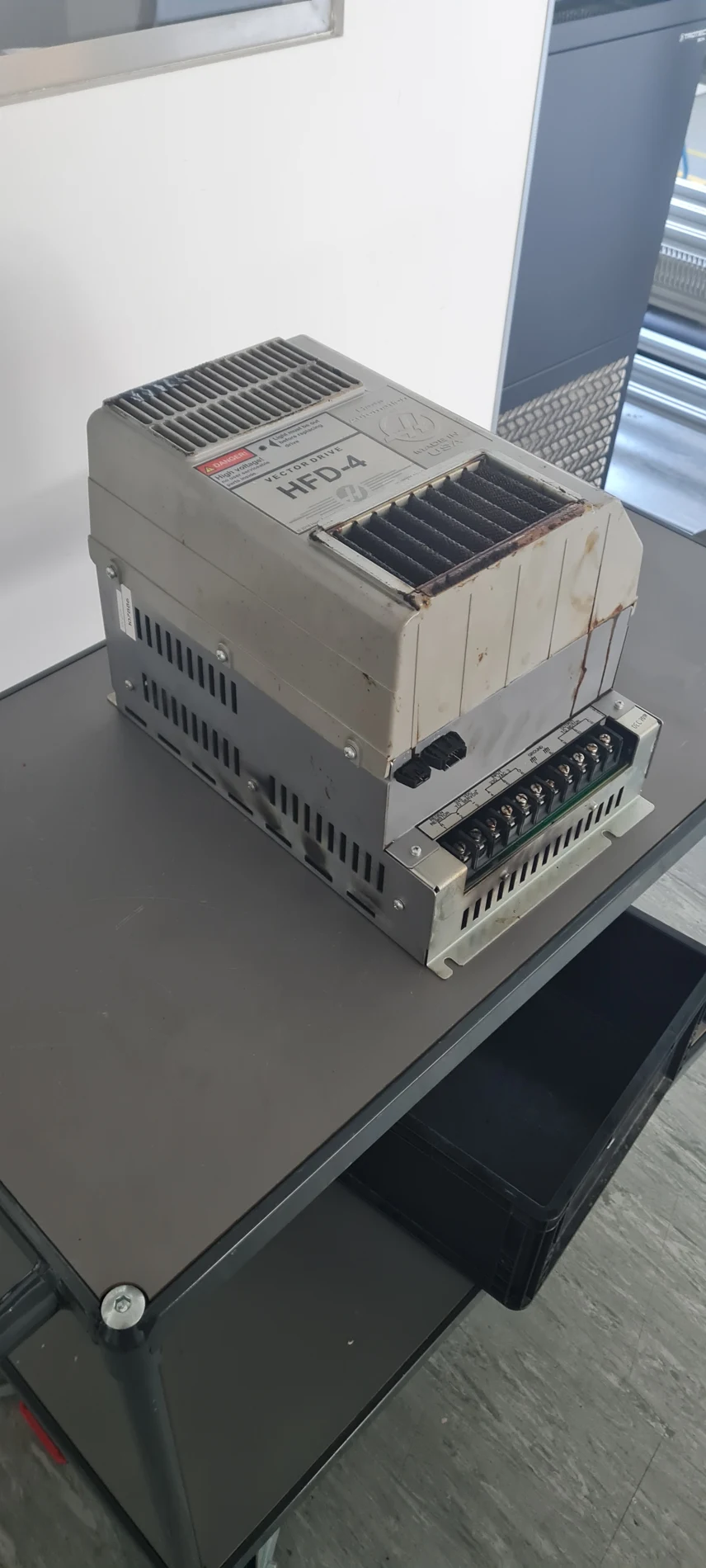

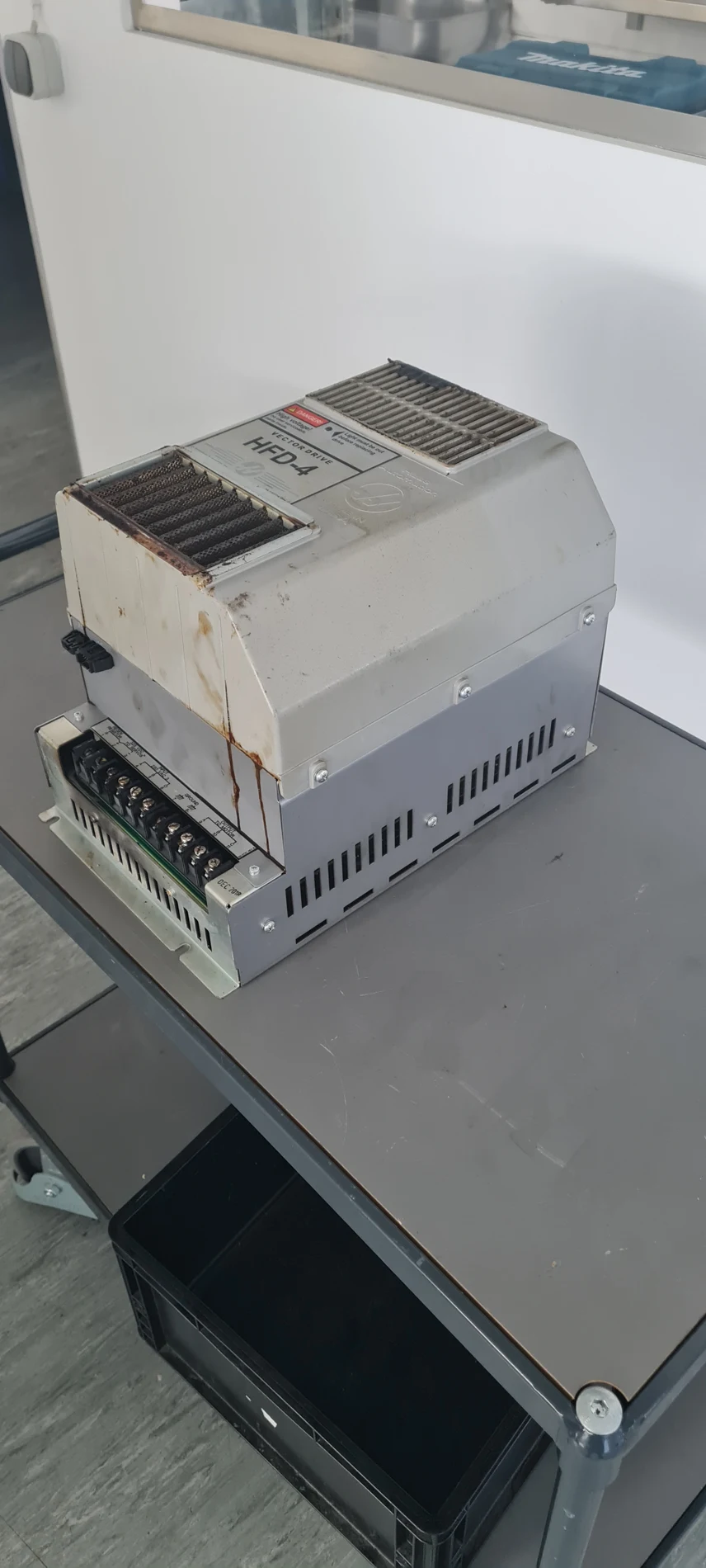

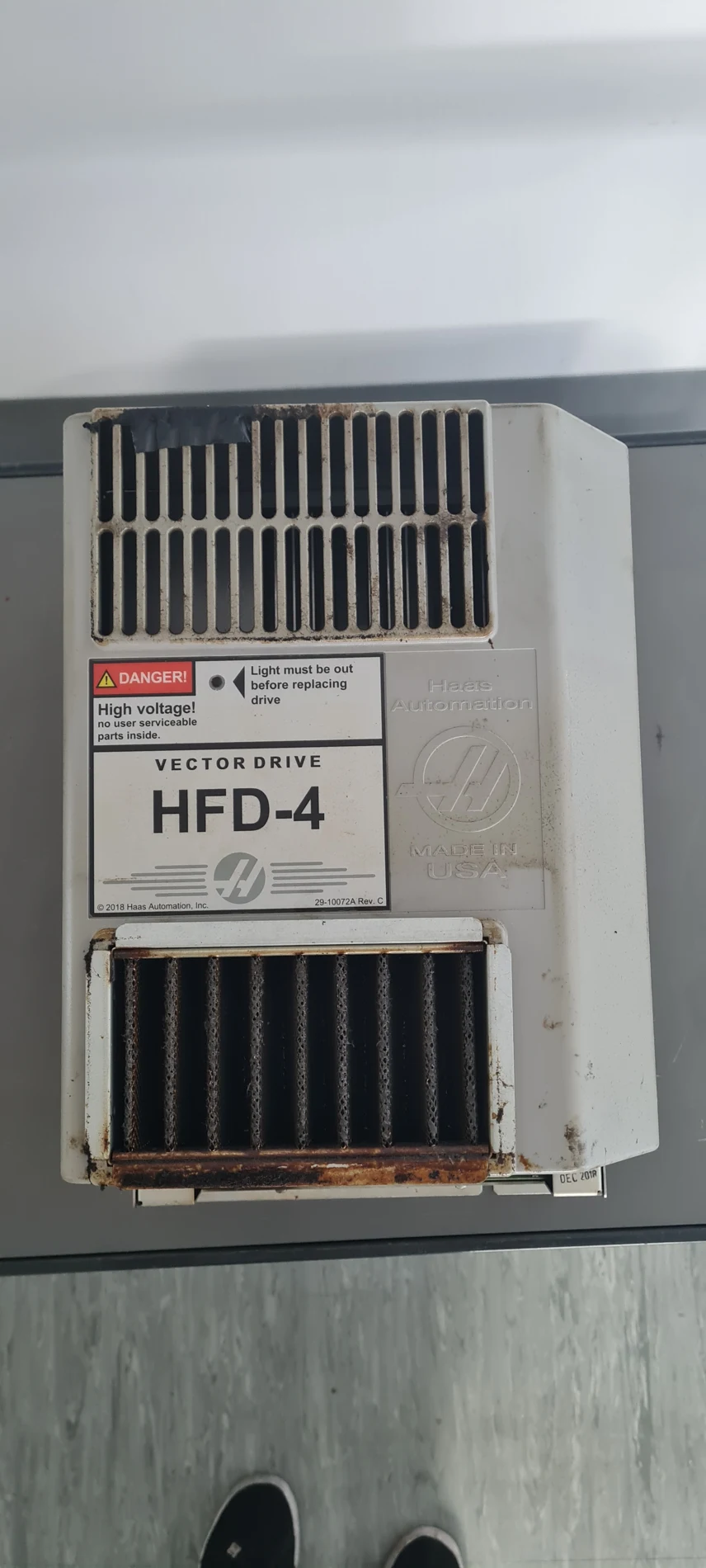

Nach unserer Bewertung war der Ausfall auf gealterte Bauteile zurückzuführen. Als wesentliche Ursache für diese Alterung sehen wir die starke Verschmutzung und die unzureichende Belüftung des Geräts. Auf den Vorher-Bildern sind Ablagerungen am Gehäuse, an den Lüftungsbereichen und im Inneren erkennbar.

Der allgemeine Zusammenhang zwischen Verschmutzung und Wärmeproblemen wird auch in der Haas-Wartungsanleitung für Vector Drives beschrieben: Staubablagerungen können zur Überhitzung beitragen. Die konkrete Schadenszuordnung in diesem Fall beruht auf unserer Untersuchung.

Komplette präventive Überholung statt einzelner Bauteilwechsel

Wir haben das Gerät trotz des erweiterten Schadensbildes instand gesetzt und vollständig präventiv überholt. Dabei wurden alle Leistungsteile sowie sämtliche Lastkondensatoren ersetzt. Auch die durch den Brandschaden betroffenen Platinenbereiche wurden im Zuge der Reparatur instand gesetzt. Anschließend wurde das Gerät gründlich gereinigt.

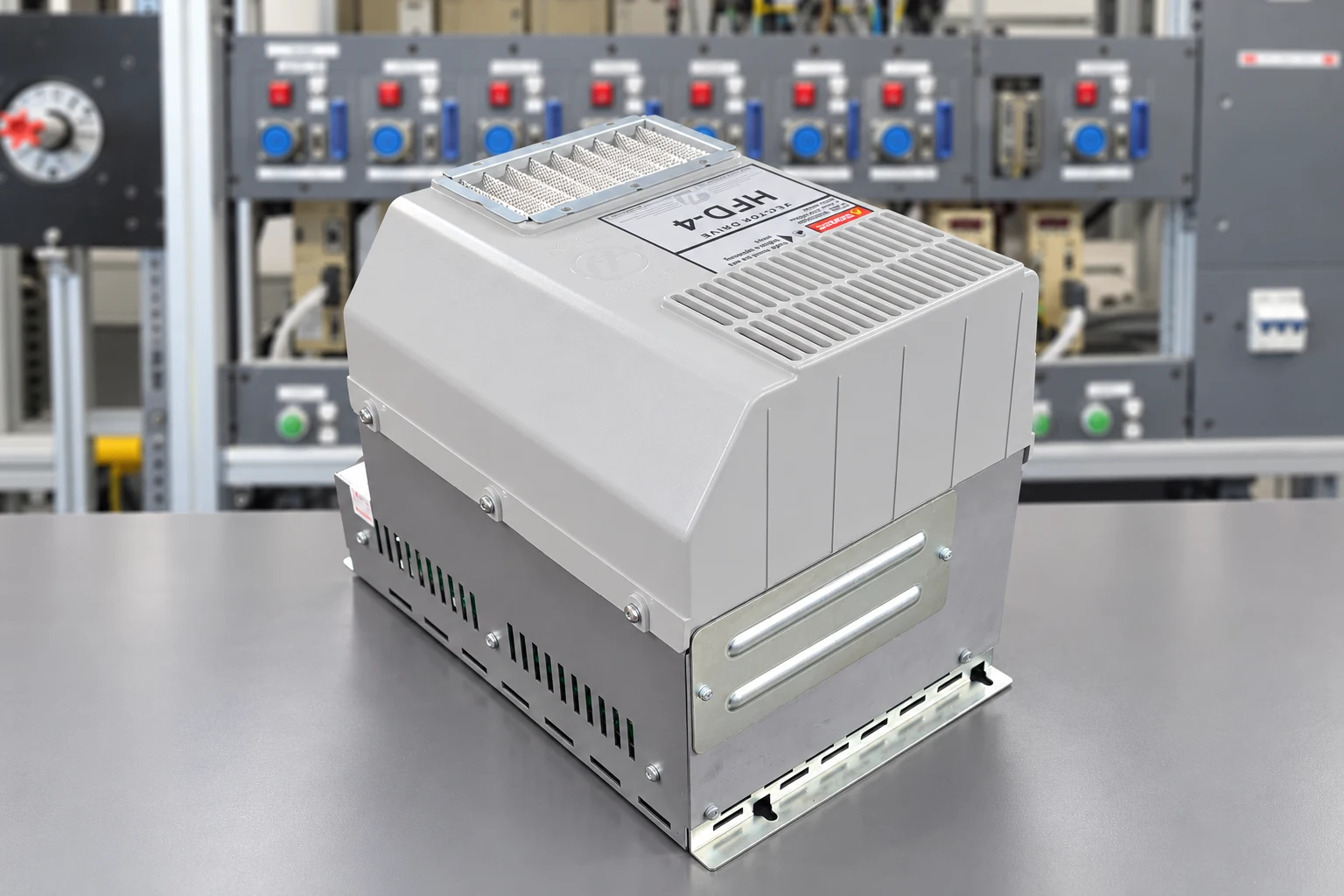

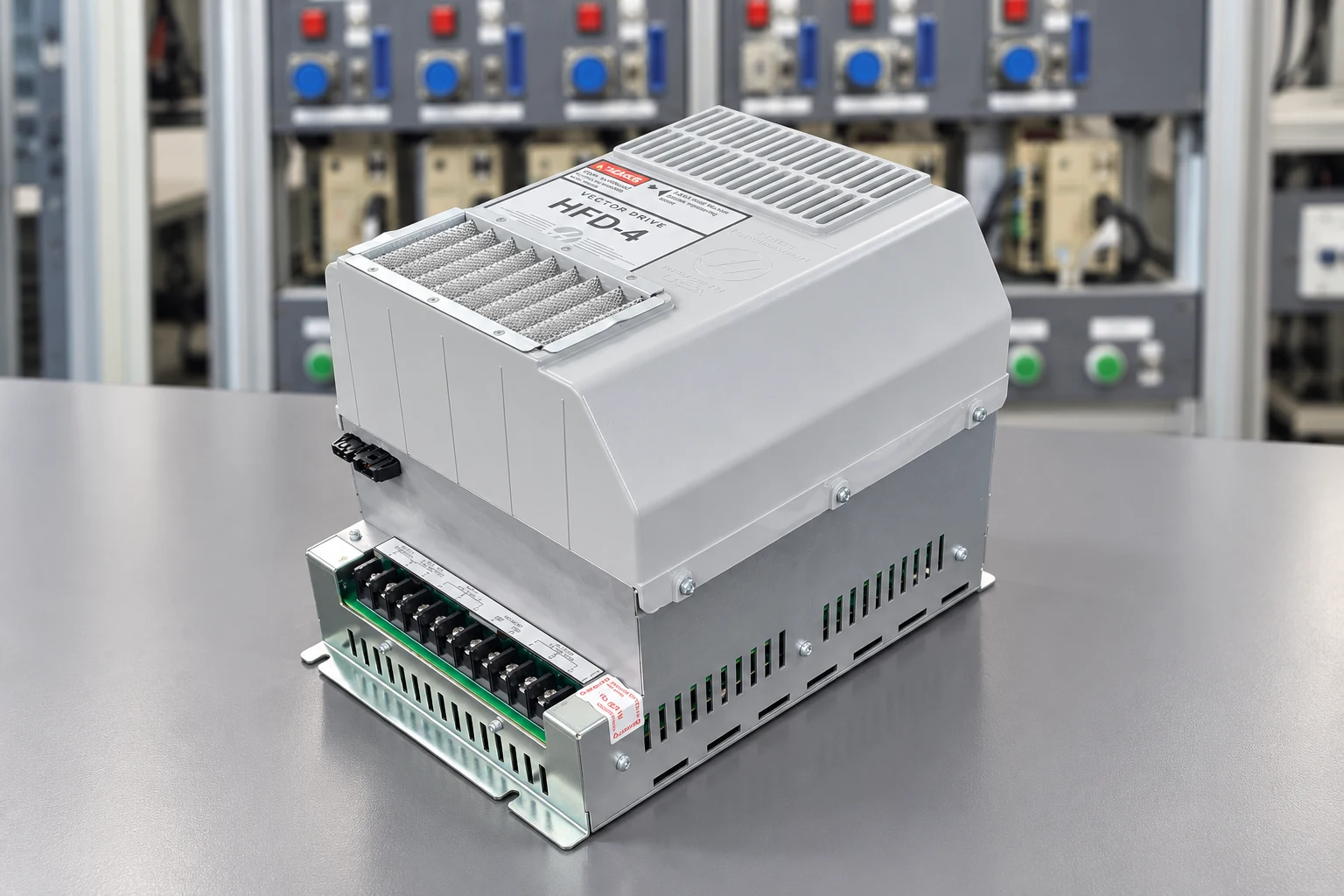

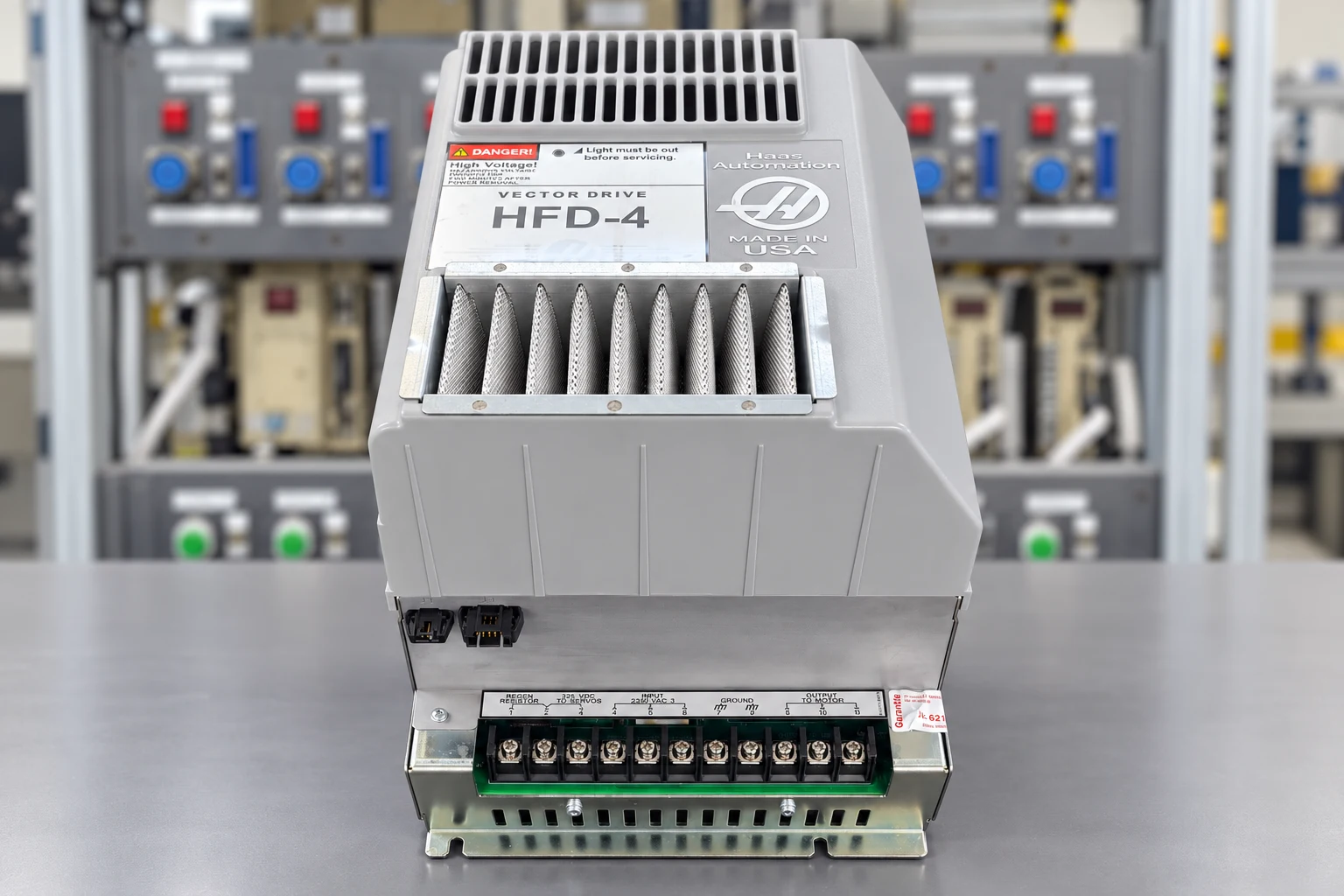

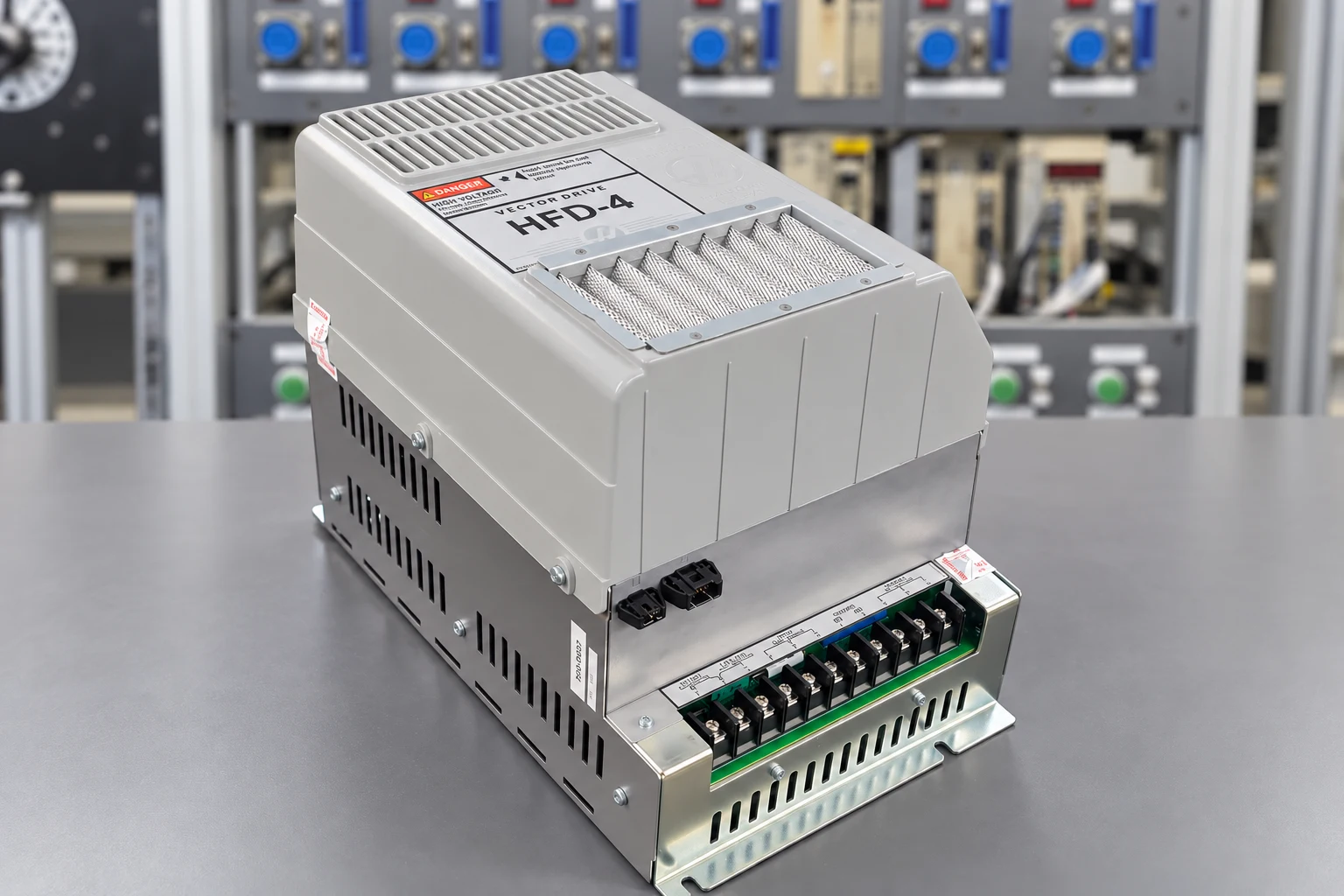

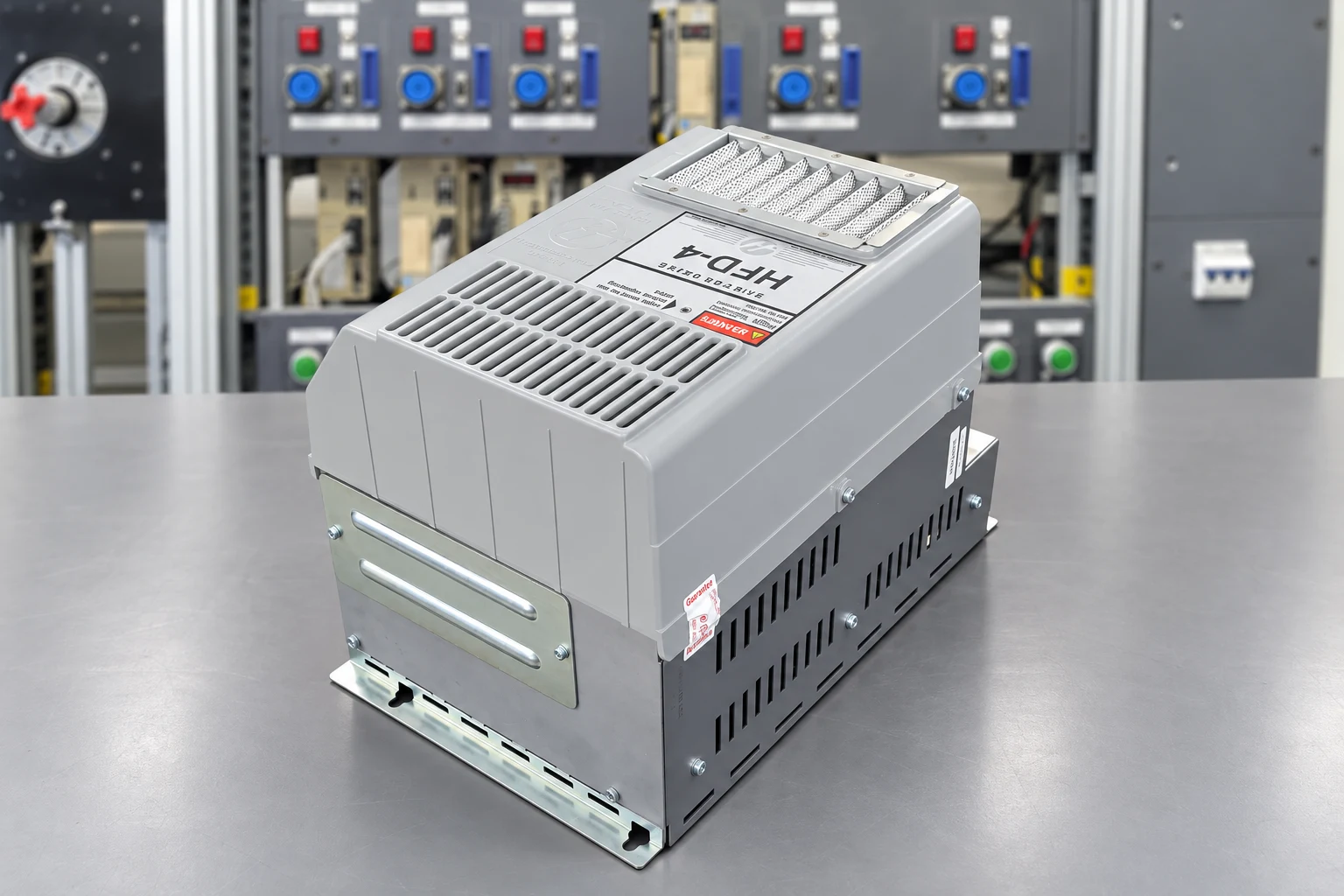

Die Nachher-Bilder zeigen das Ergebnis: ein sauberer, optisch nahezu neuwertiger Antrieb. Die Überholung umfasste jedoch weit mehr als die äußere Reinigung – entscheidend war die Instandsetzung der Elektronik einschließlich des vollständigen Austauschs der Leistungsteile und Lastkondensatoren.

Was dieser Reparaturfall zeigt

Verschmutzte Lüftungswege und schlechte Wärmeabfuhr sollten frühzeitig untersucht werden. Bei einem bereits eingetretenen Elektronikschaden beseitigt eine Reinigung allein die defekten Bauteile nicht. In diesem Fall war eine umfassende Reparatur mit präventiver Überholung erforderlich und möglich.

Allgemeine Alarmreferenzen

Für diesen Reparaturfall wurde kein Alarmcode übermittelt. Die folgenden Haas-CHC-Referenzen dienen lediglich der allgemeinen Einordnung bei passender Steuerungs- und Antriebsversion. Sie sind keine in diesem Fall gemeldeten Alarme.

Haas: Vector Drive – Troubleshooting Guide – CHC, TG0157

Testaufnahme

Das bereitgestellte Video dokumentiert die Testaufnahme zu diesem Reparaturfall.

Bilder zum Reparaturfall

Reparaturanfrage

Haas 93-32-5558D im Shop – Reparatur anfragen

Senden Sie uns die Gerätebezeichnung, ein Typenschildfoto und die Fehlerbeschreibung. Wir prüfen die Reparaturmöglichkeiten anhand des tatsächlichen Zustands des Geräts.
