Haas Vector Drive 40HP: Abschaltung unter Last mit Alarm 123

Eine Haas-Maschine stoppte während der Bearbeitung unerwartet unter Last. Angezeigt wurde Alarm 123: Spindle Drive Fault. Der Kunde vermutete zunächst einen Lagerschaden am Spindelmotor. Bei unserer Untersuchung des Haas Vector Drive 40HP mit der Kennzeichnung 29-10081 Rev B fanden wir jedoch Fehler in der Antriebselektronik und eine erheblich beeinträchtigte Kühlung. Der Fall zeigt, warum die Alarmanzeige allein noch keine eindeutige Bauteildiagnose liefert.

Geräteidentifikation und technische Einordnung

Die sichtbare Nummer wird zur eindeutigen Zuordnung dieses Reparaturberichts verwendet. Vor einer Ersatzbeschaffung sind weitere Identifikationsmerkmale am Gerät und die Maschinenunterlagen abzugleichen. Eine Maschine mit 40-HP-Spindel ist nicht automatisch mit jeder gleich beschrifteten Drive-Ausführung kompatibel. Ebenso darf eine für die komplette Maschine angegebene Netzspannung nicht ungeprüft als direkte Anschlussspannung des Vector Drives übernommen werden.

Aufgabe, Energiefluss und Überwachung

Leistungselektronik wandelt die zugeführte elektrische Energie in die für den Motor benötigten Ströme um. Zwischen Einspeisung und Motorausgang liegt der Gleichspannungszwischenkreis. Kondensatoren puffern dessen Energie; die getaktete Endstufe erzeugt daraus die veränderliche Motorspeisung. Die Steuerung gibt den Betriebszustand vor, während Rückmeldungen und Schutzfunktionen den Betrieb überwachen. Ein Fehler kann deshalb aus der Versorgung, der Leistungsschaltung, dem Motorstromkreis oder der Signalübertragung stammen.

Beim Abbremsen wirkt der Motor zeitweise als Generator. Die REGEN-Schaltung verbindet den Zwischenkreis bei Bedarf mit der Bremslast, sodass Energie als Wärme abgeführt wird. Ein intakter Widerstand allein beweist noch keine funktionierende Bremsenergieregelung: Auch Schaltelemente und deren Ansteuerung müssen arbeiten. Im vorliegenden Fall war genau diese Unterscheidung wichtig.

Baugruppen und ihre Bedeutung für die Diagnose

Kundenmeldung und Werkstattbefund

Der Kundenhinweis bezog sich auf eine Abschaltung unter Last mit Alarm 123. Ein vermuteter Motorlagerschaden war damit noch nicht bestätigt. Bei der Untersuchung des Drives wurden die überhitzte Leistungsendstufe, zugesetzte Kühlkörper und der stillstehende Lüfter festgestellt. Diese Kombination verschlechtert die Wärmeabfuhr und ist ein plausibler verstärkender Faktor für die thermische Belastung der Elektronik.

Der ursprüngliche Werkstattbericht dokumentiert außerdem auffällige Widerstandswerte an den Ausgängen und eine verzögert schaltende REGEN-Elektronik bei funktionsfähiger Bremslast. Zusätzlich wurde eine Leerlauf-Zwischenkreisspannung über 360 V DC vermerkt. Dieser Einzelwert ist kein allgemeiner Grenzwert für alle Haas-Ausführungen. Ohne zugehörige Versorgung, Betriebsbedingungen und gerätespezifische Sollwerte lässt sich daraus keine universelle Fehlergrenze ableiten. Deshalb verwenden wir ihn hier nicht als pauschale Diagnosevorgabe.

Alarm 123 gezielt eingrenzen

Für die Fehlersuche ist der Zeitpunkt der Abschaltung entscheidend: sofort beim Einschalten, beim Beschleunigen, während der Bearbeitung, beim Bremsen oder erst nach Erwärmung. Belastungsabhängige Ausfälle können elektrisch oder mechanisch bedingt sein. Motor und Motorleitung sind getrennt vom Drive zu beurteilen; ein Isolations- oder Wicklungsfehler darf nicht vorschnell der Endstufe zugeschrieben werden. Umgekehrt ist ein vermuteter Lagerschaden keine ausreichende Erklärung für nachgewiesene Elektronikfehler.

Als allgemeiner Diagnoseansatz sind Versorgung unter Betriebsbedingungen, Motorstromkreis, Anschlusszustand, Kühlwirkung und Bremsenergieschaltung zusammen zu betrachten. Rückführung und Steuerungssignale werden entsprechend der konkreten Maschine einbezogen. Ein Encoderdefekt oder ein bestimmter Maschinenmechanikfehler wurde in diesem Fall nicht dokumentiert. Die genannten Prüffelder beschreiben die systematische Abgrenzung und behaupten keine zusätzlichen durchgeführten Einzelmessungen.

Auswahl relevanter Alarme für die CHC-Umgebung

Nur Alarm 123 ist als Kundenmeldung belegt. Die übrigen Codes sind allgemeine Referenzen, keine zusätzlich aufgetretenen Fehler. Die Begriffe unten sind sinngemäße deutsche Kurzfassungen. Quelle: Haas TG0157, Abschnitt „Symptom Table“, sowie TG0116. Steuerung und Softwarestand beachten.

Die frühere Schreibweise „4444“ wurde auf 444 berichtigt. Alarm 200 passt thematisch zum Kühlungsbefund, ist aber nicht als tatsächlich angezeigter Alarm bestätigt. Aus einer Referenztabelle folgt kein automatischer Austauschauftrag für ein Bauteil.

Durchgeführte Reparatur und Endprüfung

Wir ersetzten den ausgefallenen Lüfter und reinigten den gesamten Kühlbereich einschließlich des Lüftungsschachts. Die IGBT-Module wurden erneuert und die REGEN-Schaltung überholt. Zusätzlich tauschten wir sämtliche Elektrolyt- und Pufferkondensatoren aus. Damit wurden sowohl die festgestellten Fehler als auch wesentliche verschleißanfällige Bereiche der Elektronik bearbeitet.

Anschließend erfolgte die Endprüfung am Prüfstand mit simuliertem Lastverhalten. Nach erfolgreicher Prüfung wurde das Gerät für den Rückversand freigegeben. Das ergänzte Originalvideo zeigt einen Testlauf an einer Haas-Maschine. Es dokumentiert die sichtbare Testsituation; es ersetzt kein Messprotokoll und belegt für sich allein keinen Last- oder Dauertest. Eine bestimmte Prüfdauer oder nicht dokumentierte Messwerte werden deshalb nicht zugesichert.

Vorbeugende Wartung in der Praxis

Kontrollieren Sie die Kühlwege in einem zur Umgebung passenden Wartungsrhythmus. Ölnebel und Staub können sich zu haftenden Ablagerungen verbinden. Von außen saubere Gitter schließen verschmutzte Kühlkörper im Inneren nicht aus. Auffällige Lüftergeräusche, reduzierte Luftförderung und wiederholte temperaturabhängige Stopps sollten früh untersucht werden.

Nach einer Reparatur ist auch die Einsatzumgebung wichtig: freie Zu- und Abluft, passende Schaltschrankbelüftung und korrekte Leitungsanschlüsse. Wiederkehrende Alarme mit Zeitpunkt, Lastzustand und vorherigem Maschinenablauf dokumentieren. Das erleichtert die Unterscheidung zwischen thermischen, versorgungsbedingten und bremsabhängigen Problemen. Arbeiten im Hochspannungsbereich gehören in qualifizierte Hände; nach dem Abschalten kann gespeicherte Energie vorhanden sein.

Quellen und Geltungsbereich

Haas TG0157: Vector Drive, CHC (15.10.2025); Haas TG0116: REGEN (14.10.2025). Online-Serviceunterlagen, Abschnitte „Introduction“ und „Symptom Table“, ohne feste Seitennummern; geprüft am 23.10.2026. Fallbezogene Arbeiten stammen aus unserem bestehenden Werkstattbericht. Die Herstellerreferenzen sind keine individuelle Anschluss- oder Ersatzteilfreigabe.

Originalvideo zum Test

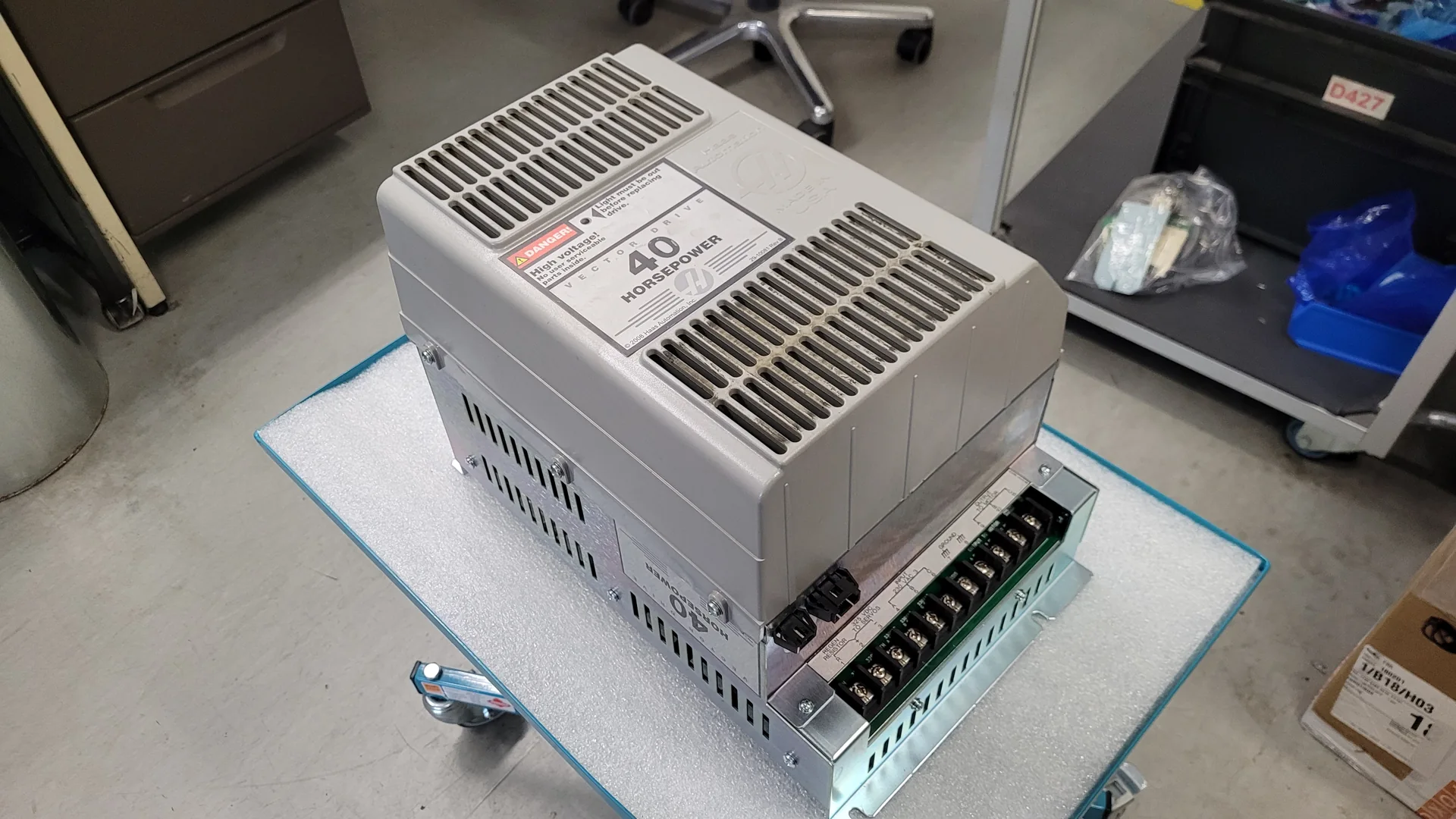

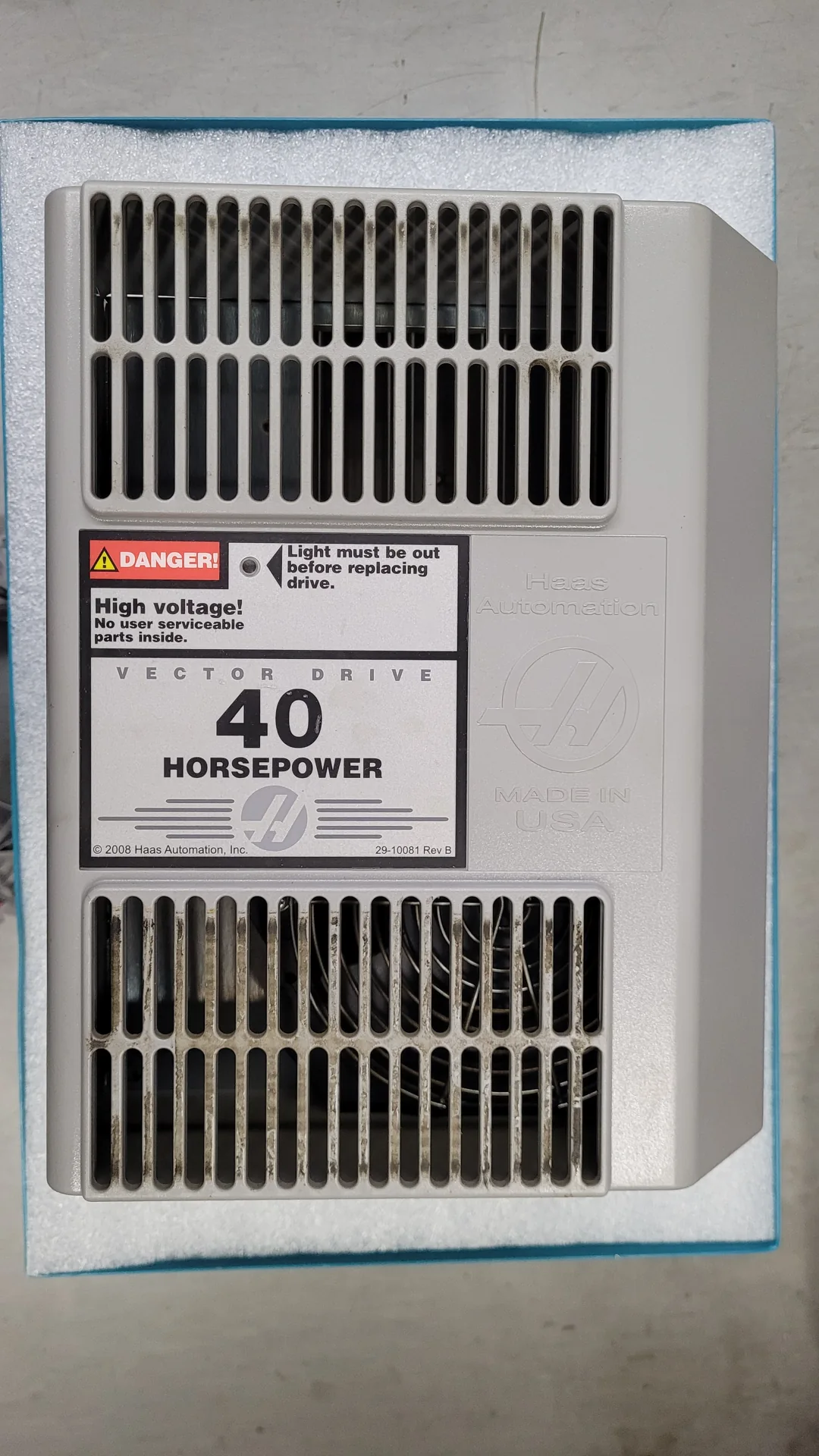

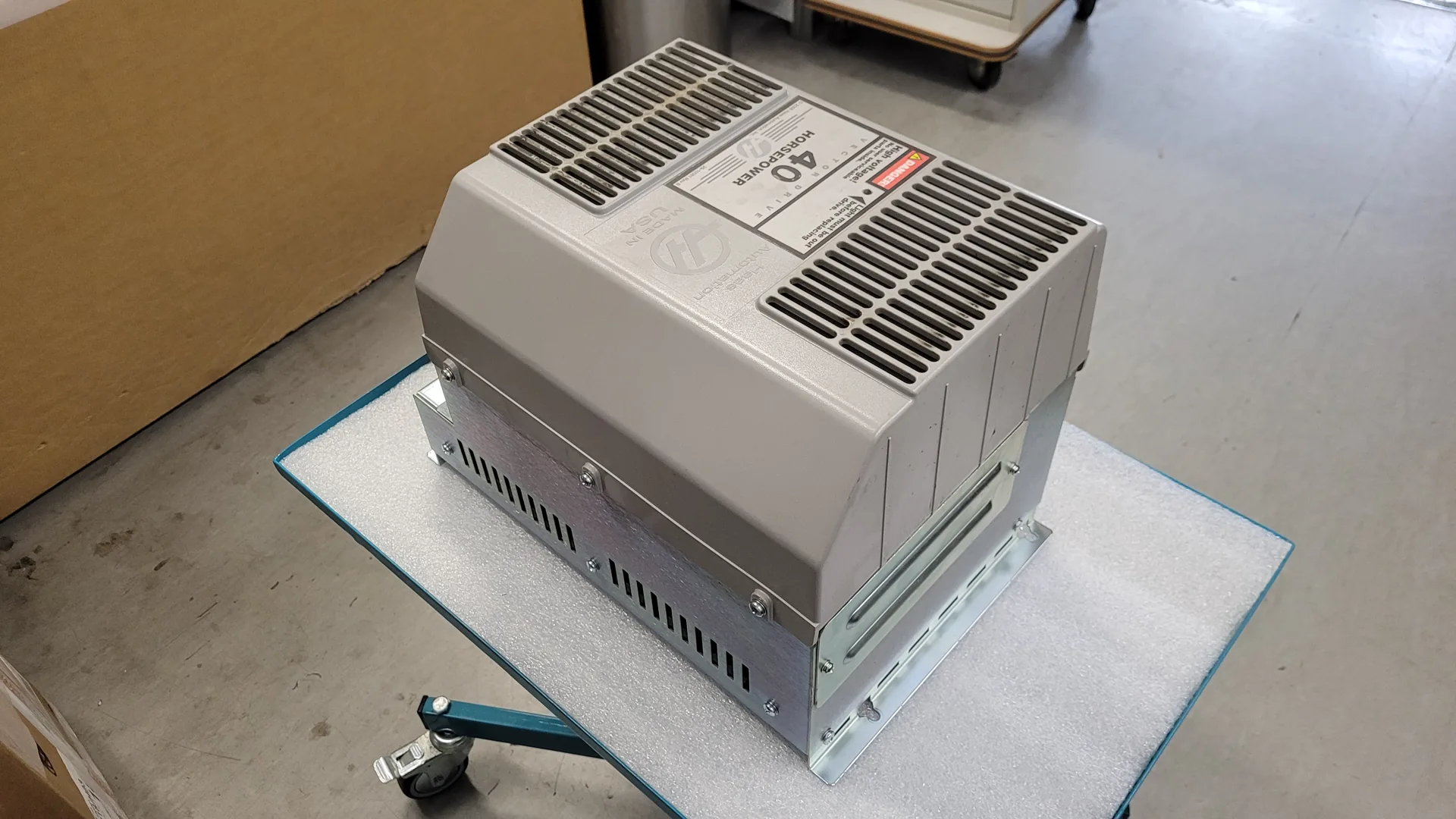

Geräteansichten vor der Reparatur

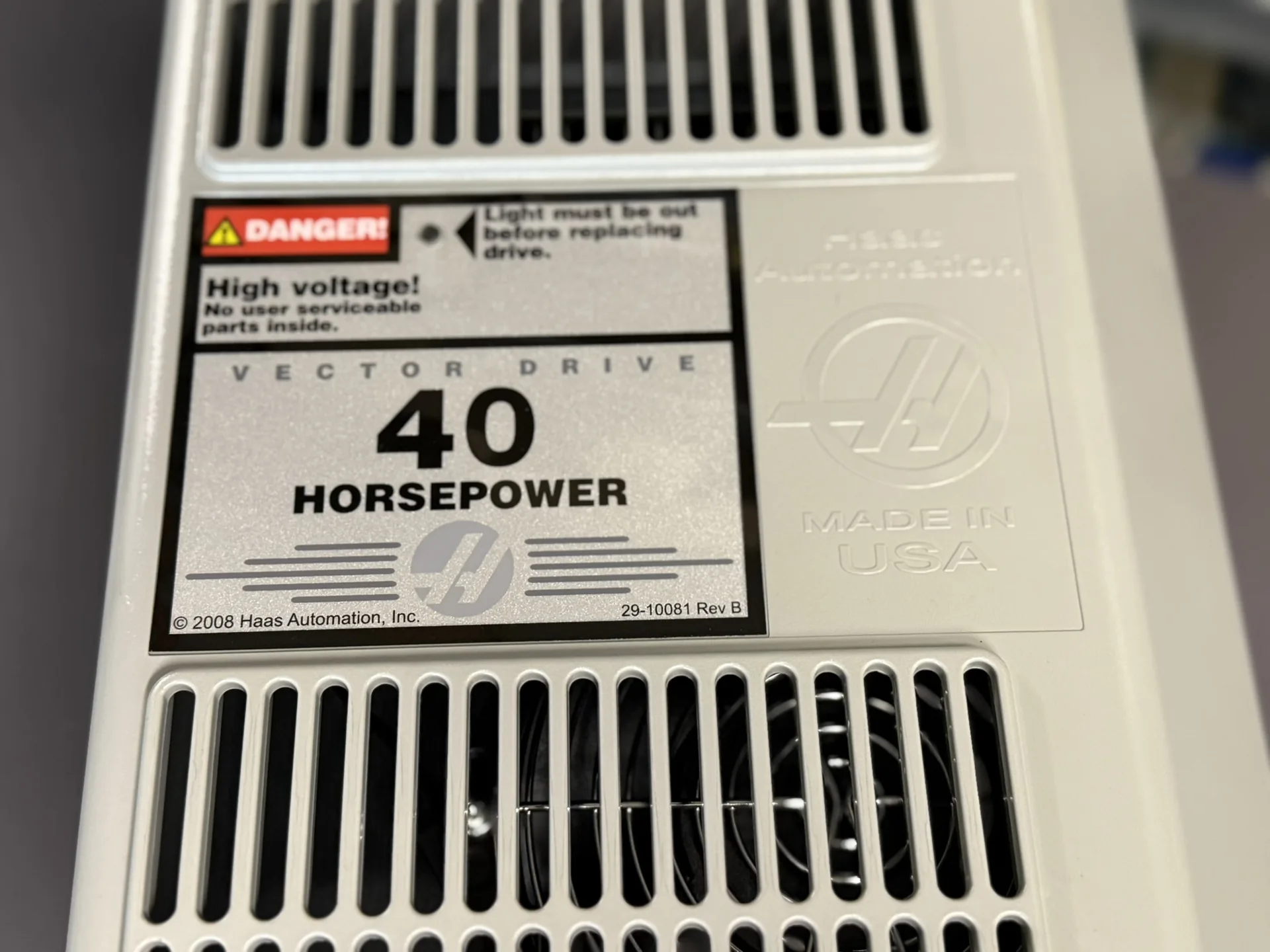

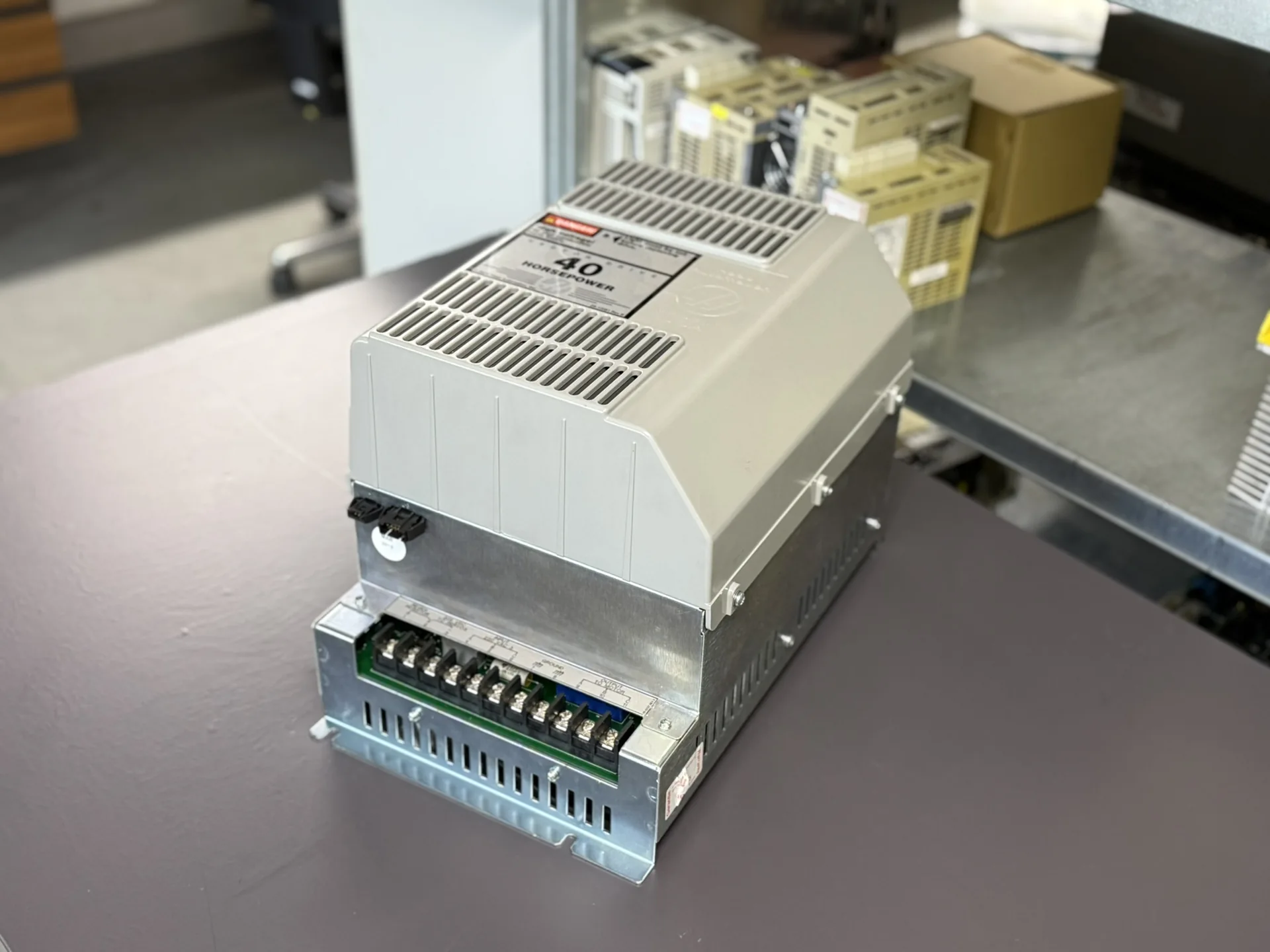

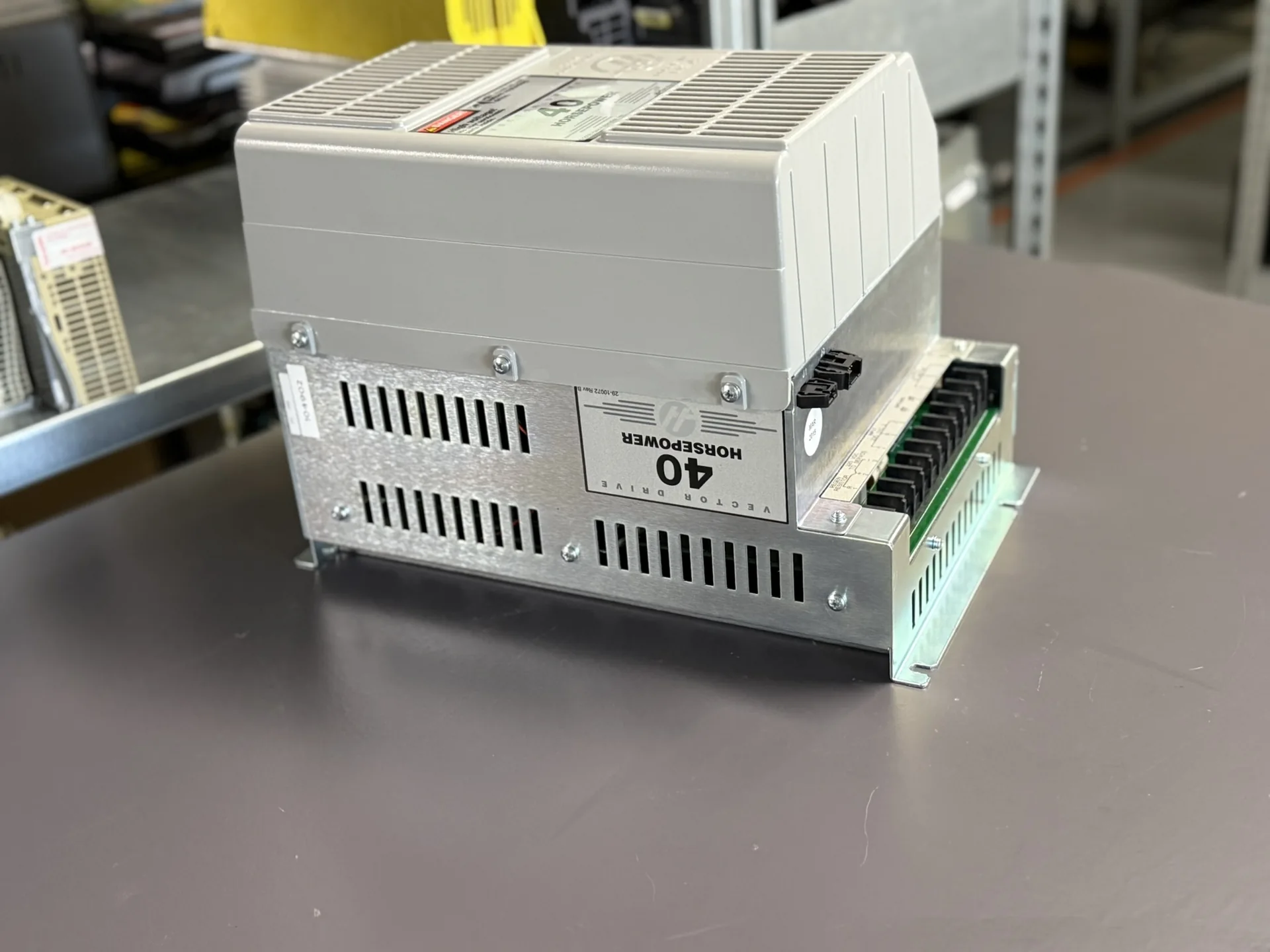

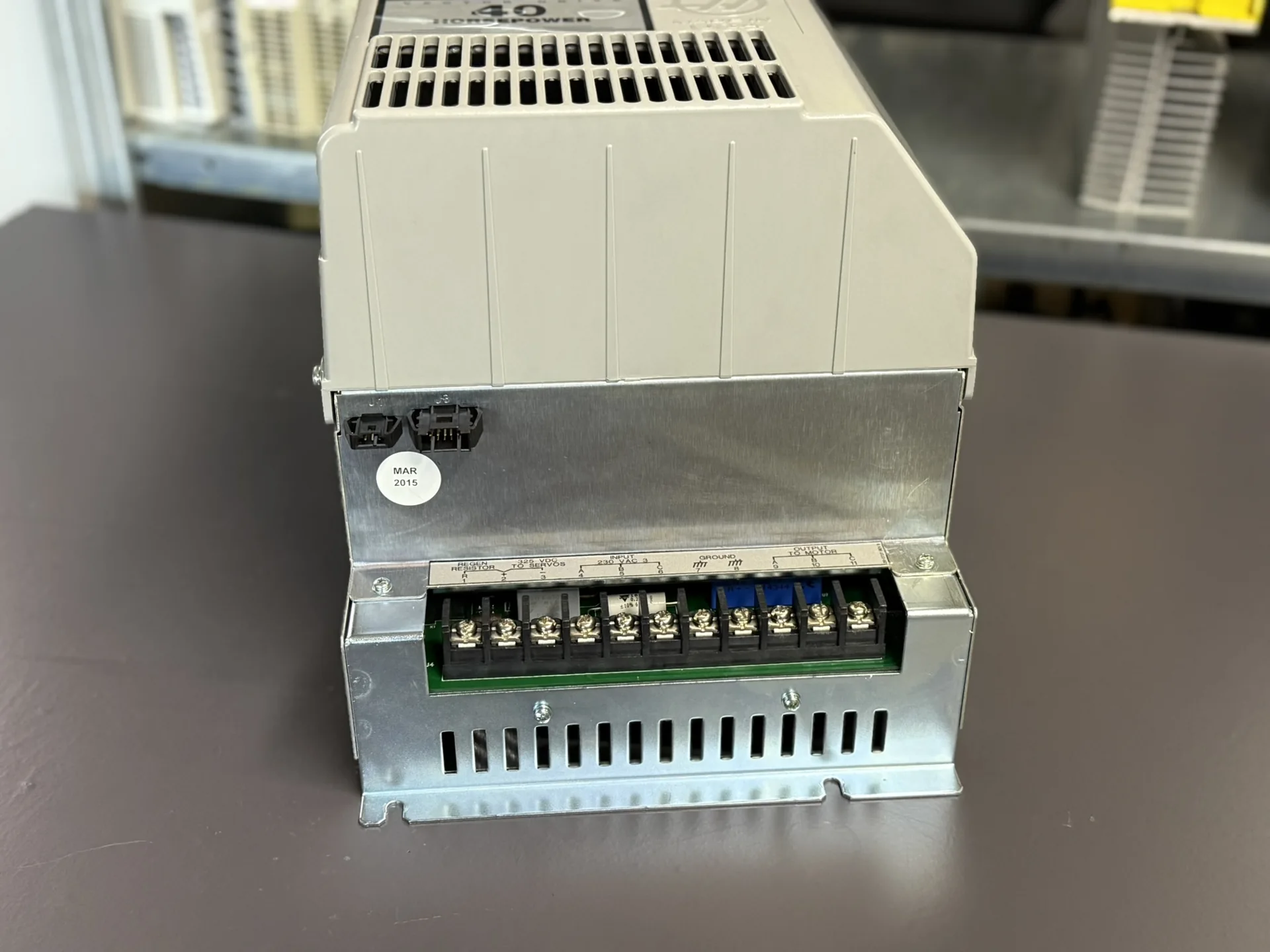

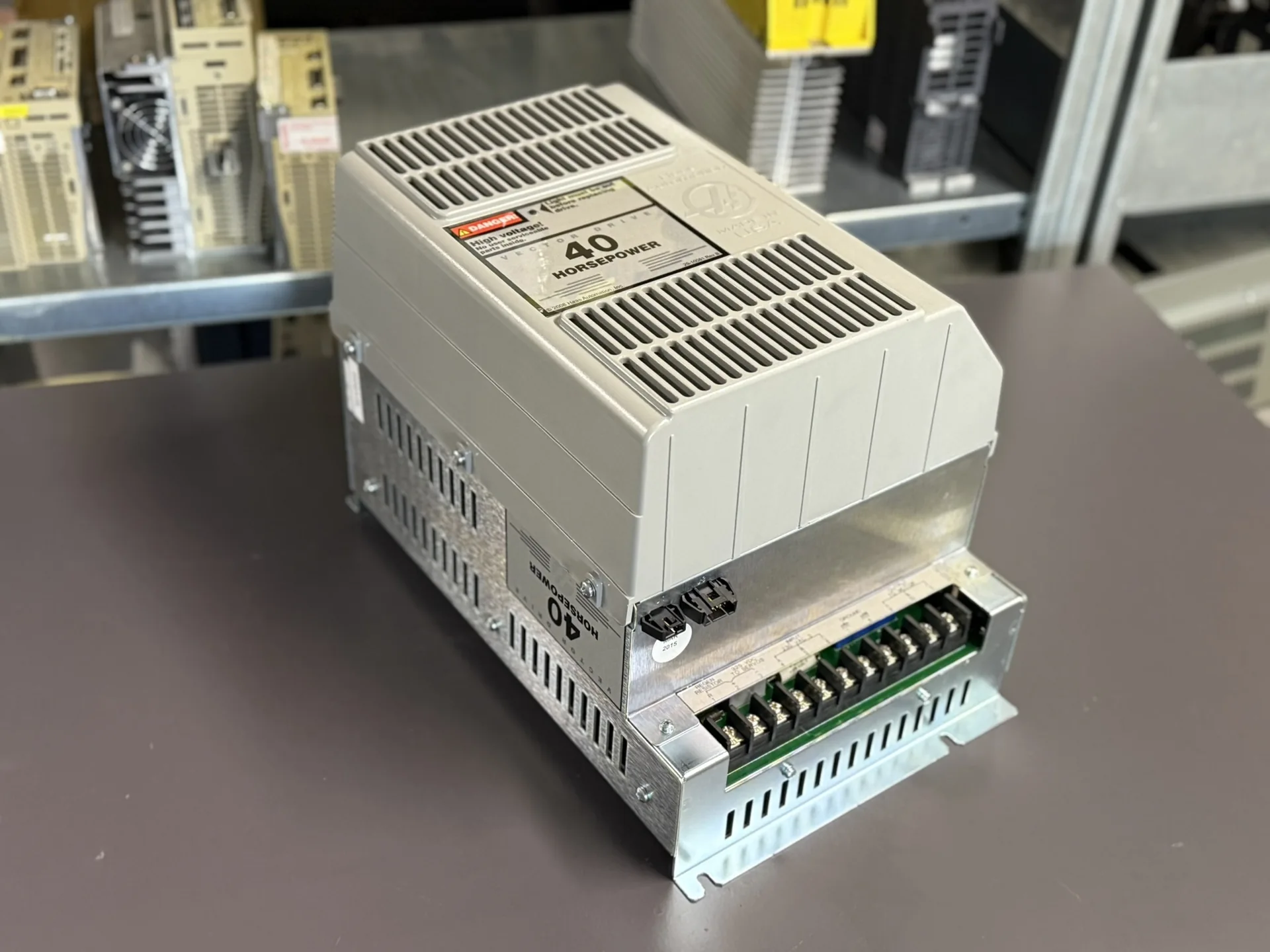

Geräteansichten nach der Reparatur
