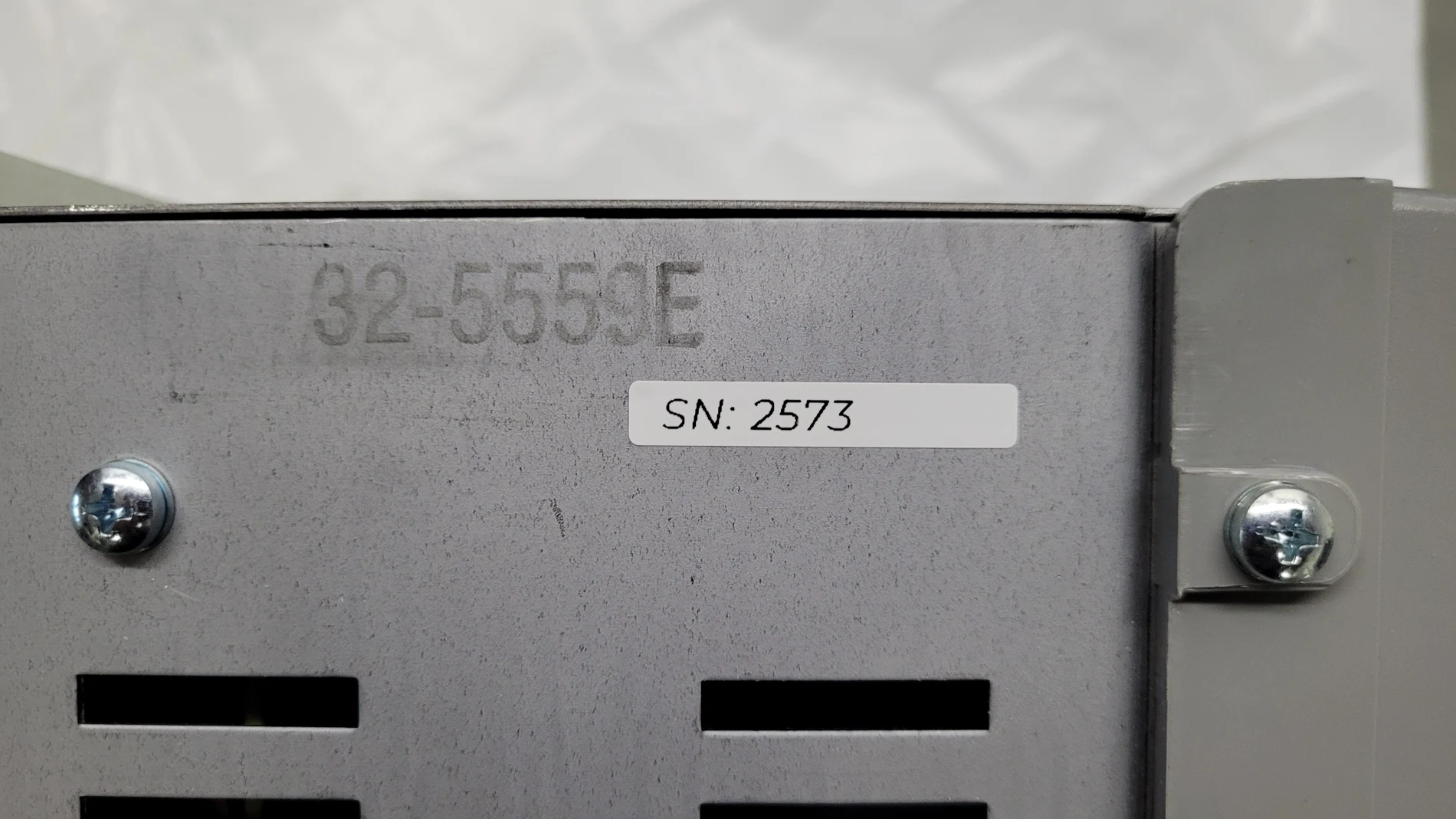

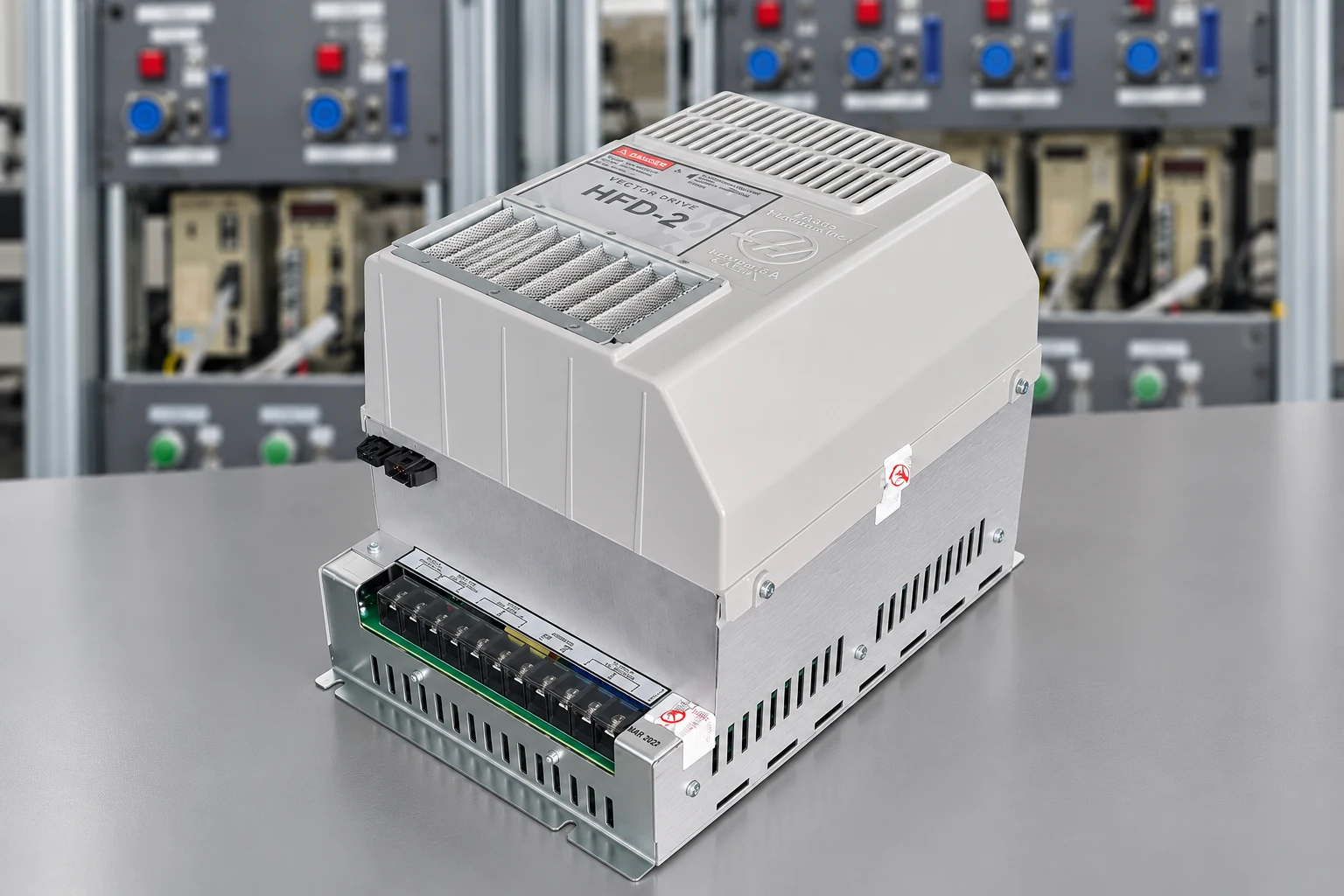

Bei 5.000 U/min lief der Antrieb, bei 3.000 U/min ging er sofort auf Überlast: Mit diesem ungewöhnlichen, drehzahlabhängigen Fehler kam ein Haas Vector Drive 20HP / HFD-2 zu uns. Die übermittelten Gerätebezeichnungen lauten 32-5559E und 93-32-5559E. Wir lokalisierten die Ursache in der Leistungsendstufe, überholten sie präventiv und prüften die Einheit über längere Zeit. Anschließend bestätigte der Kunde den seit Wochen funktionierenden Betrieb.

Gerät und gemeldetes Fehlerbild

Leistungsendstufe mit Fehler bei bestimmten Frequenzen

Unsere Untersuchung ergab, dass einige Bauteile in der Leistungsendstufe bei bestimmten Frequenzen nicht mehr zuverlässig arbeiteten. Dadurch geriet die Endstufe in den Alarmzustand. Der funktionierende Betrieb bei einer Drehzahl ließ deshalb keinen Rückschluss auf die übrigen Betriebsbereiche zu. Diese Diagnose beschreibt unseren Werkstattbefund an der konkreten Einheit und ist keine pauschale Ursache für jeden drehzahlabhängigen Überlastalarm.

Präventive Überholung und längerer Test

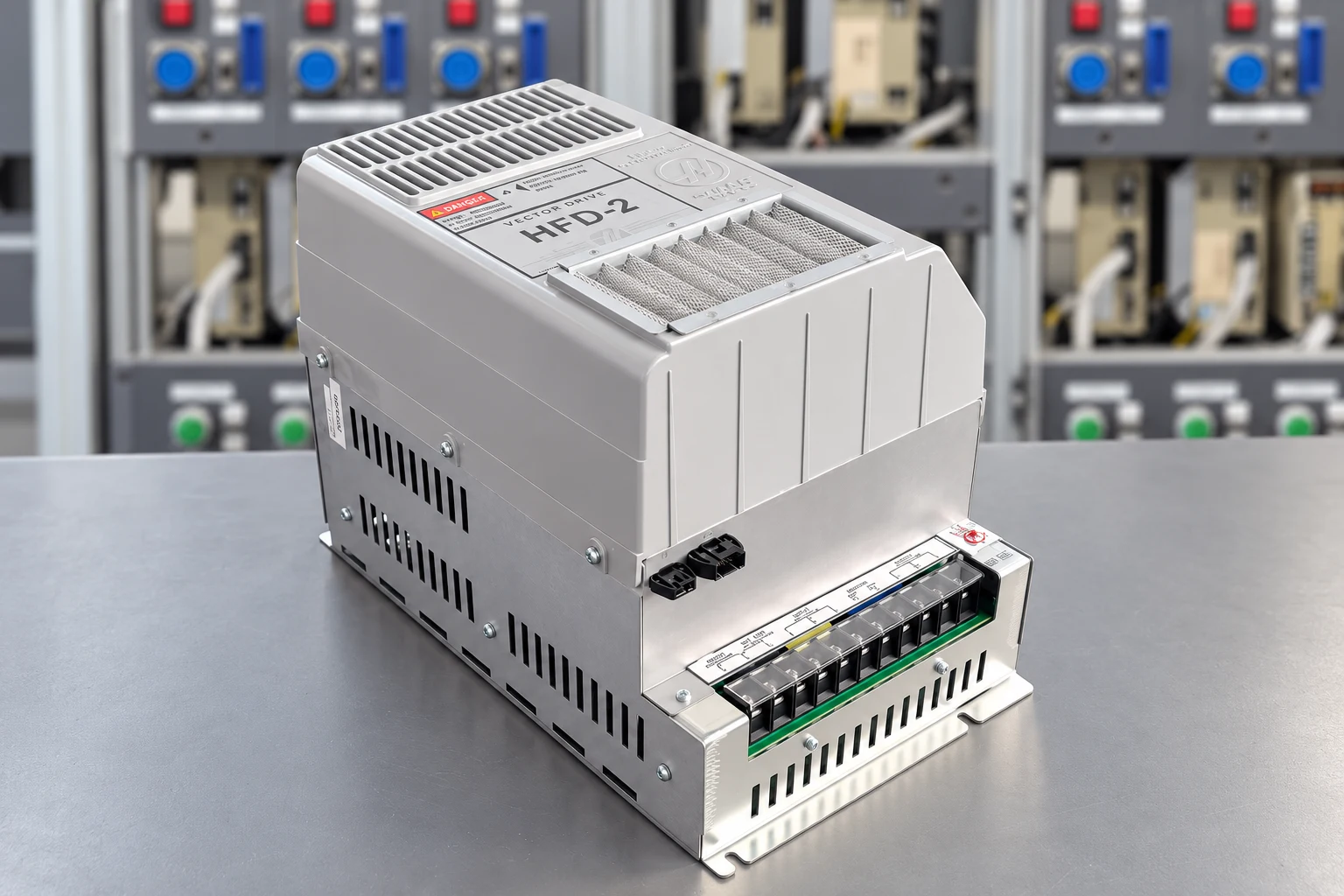

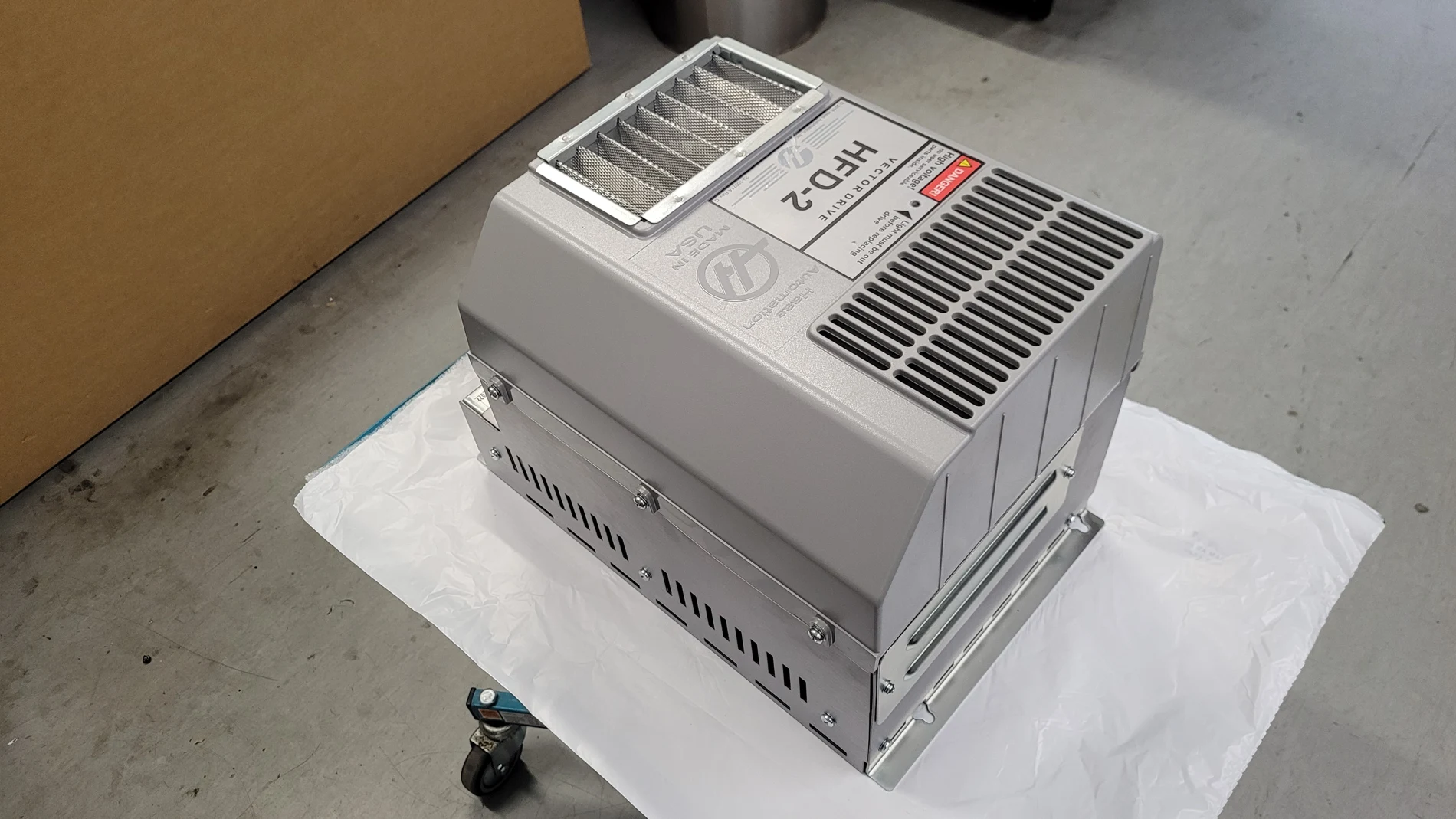

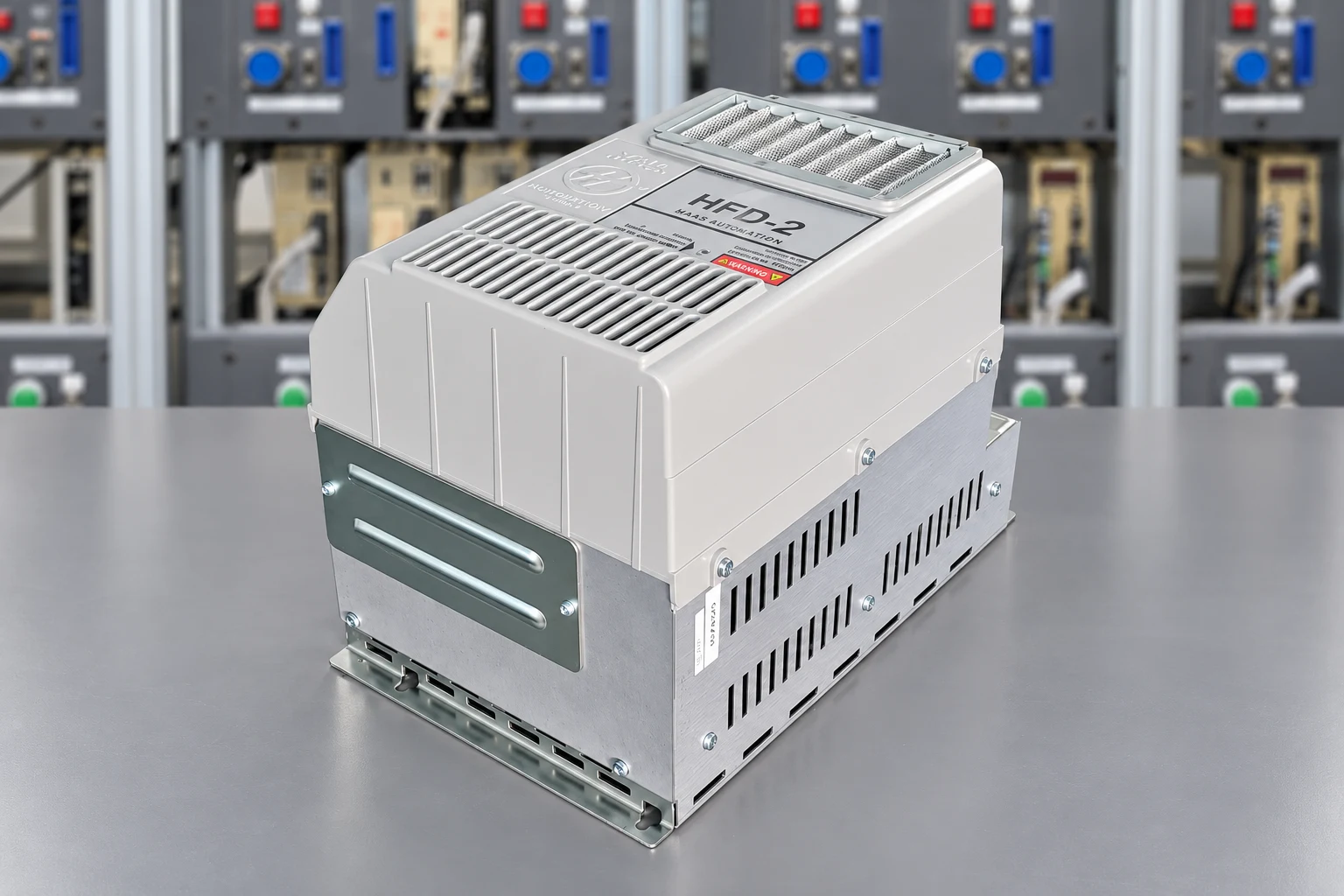

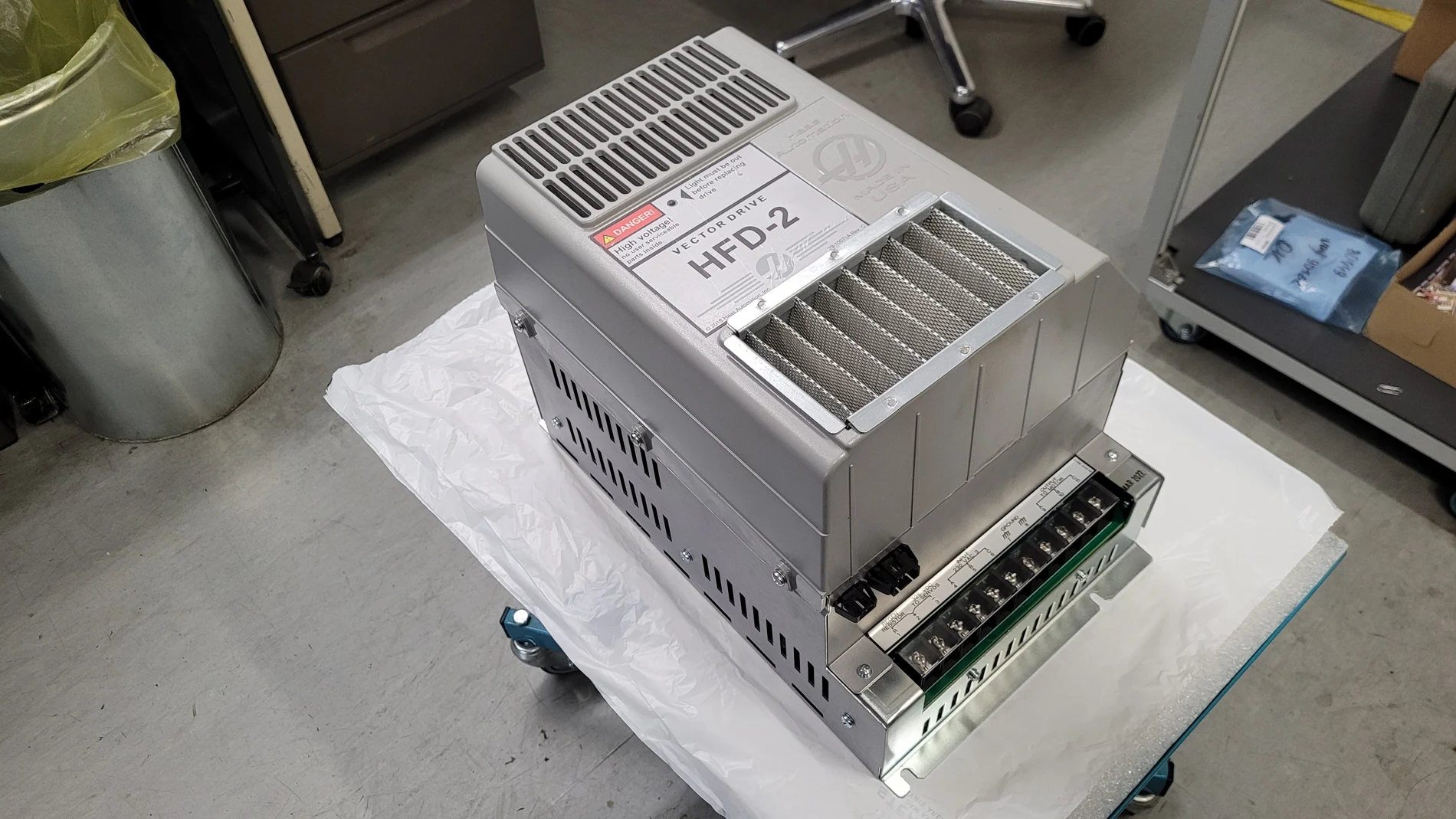

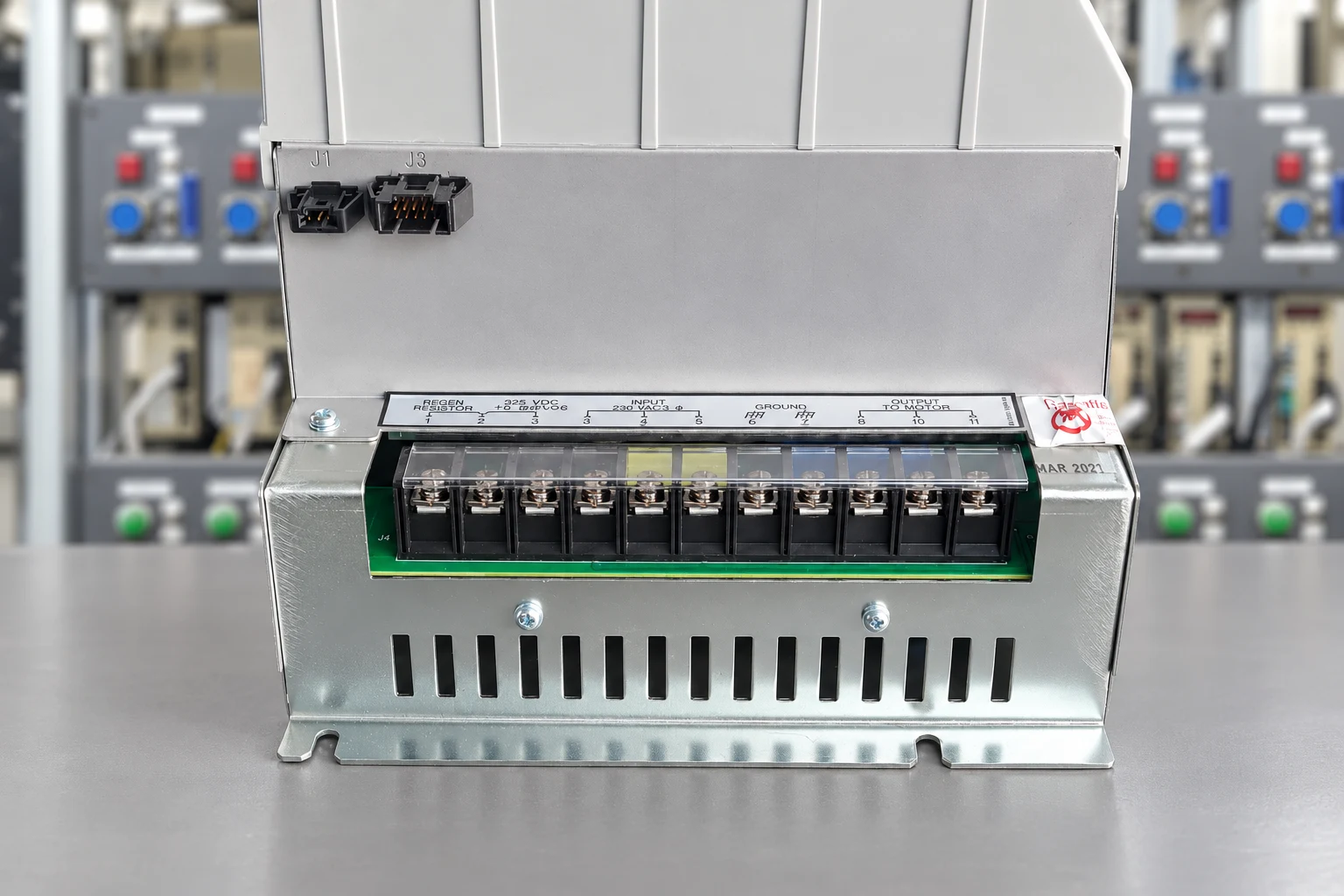

Wir haben die Leistungsendstufe präventiv überholt. Anschließend wurde der Antrieb über längere Zeit in unserer Testmaschine geprüft, einschließlich der zuvor auffälligen Drehzahlen. Die bereitgestellte Testaufnahme dokumentiert das Gerät im Prüfaufbau. Die Fotos zeigen seinen Zustand vor und nach der Reparatur.

Rückmeldung vom Kunden nach der Rückgabe

Nach der Rückgabe haben wir zusätzlich beim Kunden nachgefragt. Nach seiner Rückmeldung funktioniert die Einheit dort seit Wochen. Damit liegt neben unserer Werkstattprüfung auch eine Rückmeldung aus dem tatsächlichen Einsatz vor.

Warum eine genaue Fehlerbeschreibung wichtig ist

Die Angaben, bei welcher Drehzahl ein Antrieb funktioniert und wann er auf Störung geht, helfen bei der gezielten Untersuchung. Eine Prüfung an nur einem unauffälligen Betriebspunkt hätte zur Beurteilung des gemeldeten Fehlers in diesem Fall nicht ausgereicht.

Allgemeine Alarmreferenz

Für diesen Fall wurde kein numerischer Alarmcode übermittelt. Haas nennt im CHC-Leitfaden für Vector Drives unter anderem Alarm 123, SPINDLE DRIVE FAULT. Das ist eine allgemeine Referenz für die passende Steuerungsversion und kein für dieses Gerät gemeldeter Code. Aus der Angabe „Überlast“ allein lässt sich keine konkrete Alarmnummer ableiten.
