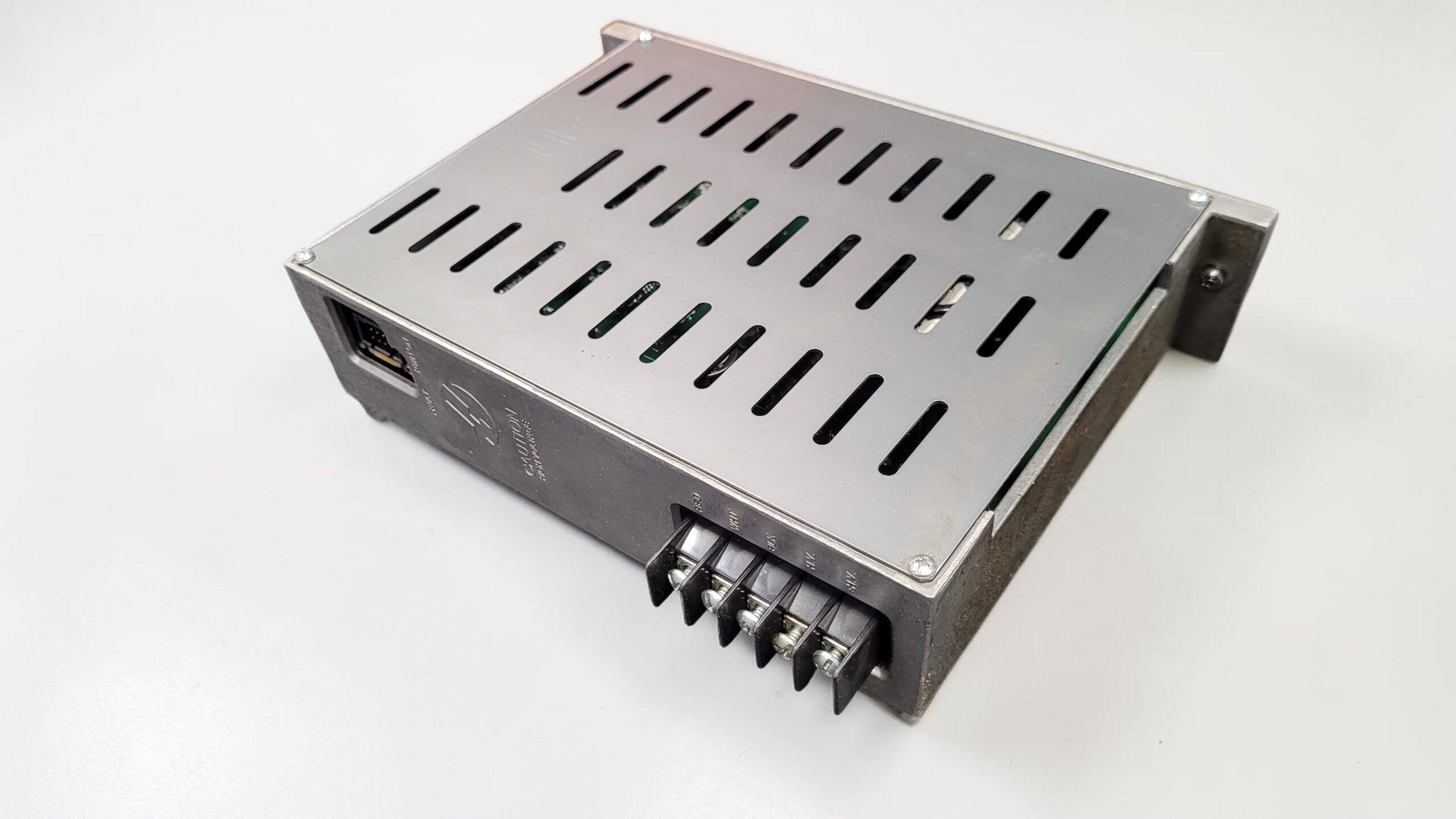

Haas 93-32-5552F / 32-5552F Servo Amplifier 60A Übertemperatur durch Lüfterausfall und Folgeschaden im Leistungsteil
Ausgangssituation und Fehlerbild.
Beim Kunden trat wiederholt der Alarm 991 Übertemperatur des Verstärkers sowie 1.994 bis 11.994 Problem mit dem Kühllüfter auf. Die Anlage lief zunächst weiter, jedoch kam es unter Last immer häufiger zu Abschaltungen. Auffällig war, dass der Fehler nicht sofort nach dem Start, sondern erst nach einer gewissen Betriebsdauer auftrat. Das deutet klar auf ein thermisches Problem hin und nicht auf einen klassischen elektrischen Kurzschluss oder Kommunikationsfehler.
Der Verstärker wurde über längere Zeit ohne ausreichende Kühlung betrieben. Dadurch kam es zu einer schleichenden Überlastung interner Baugruppen. Die Anlage lief zeitweise noch stabil, was typisch ist, wenn thermische Grenzwerte nur sporadisch überschritten werden.
Eingangskontrolle und erste Diagnose

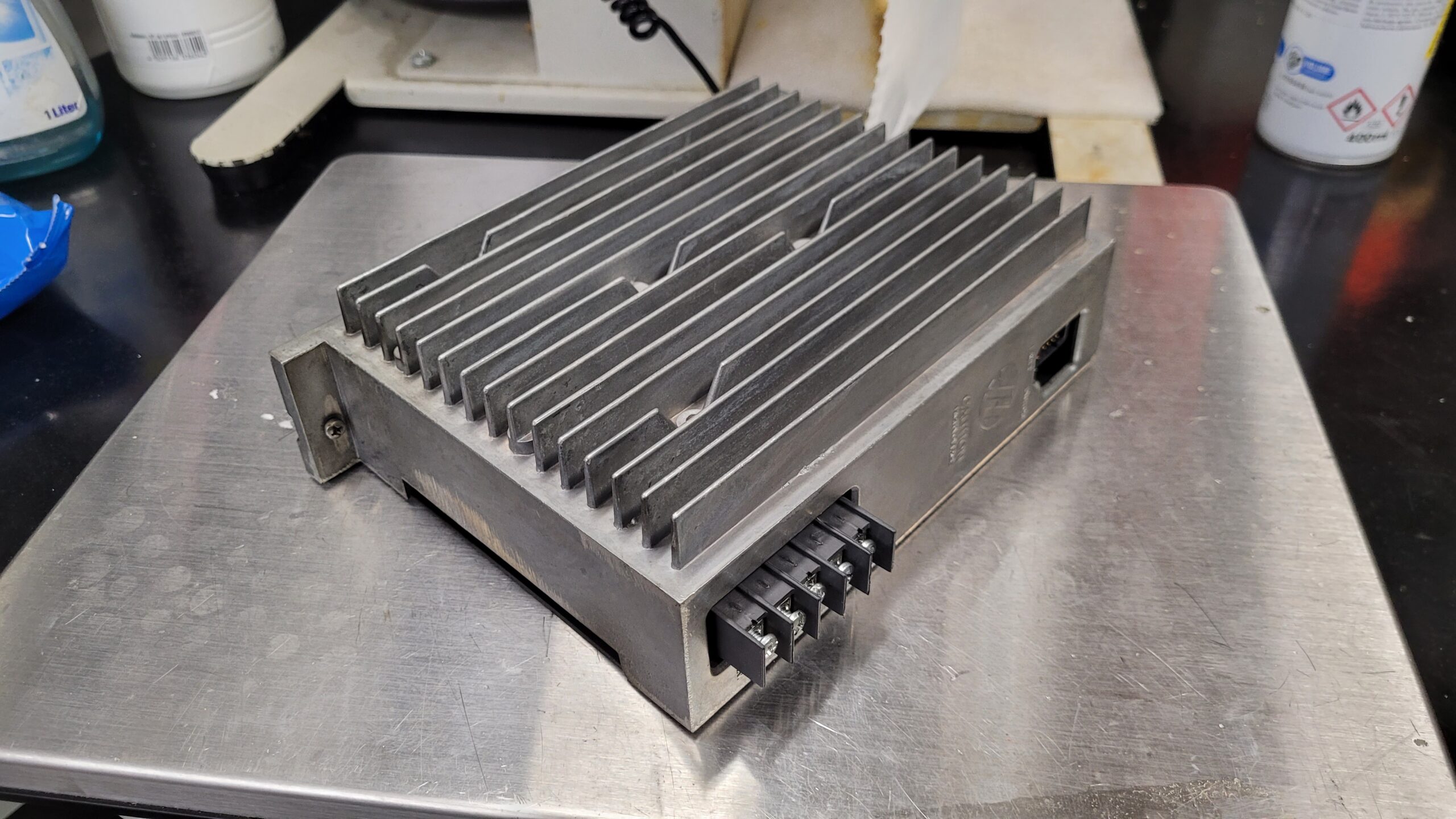

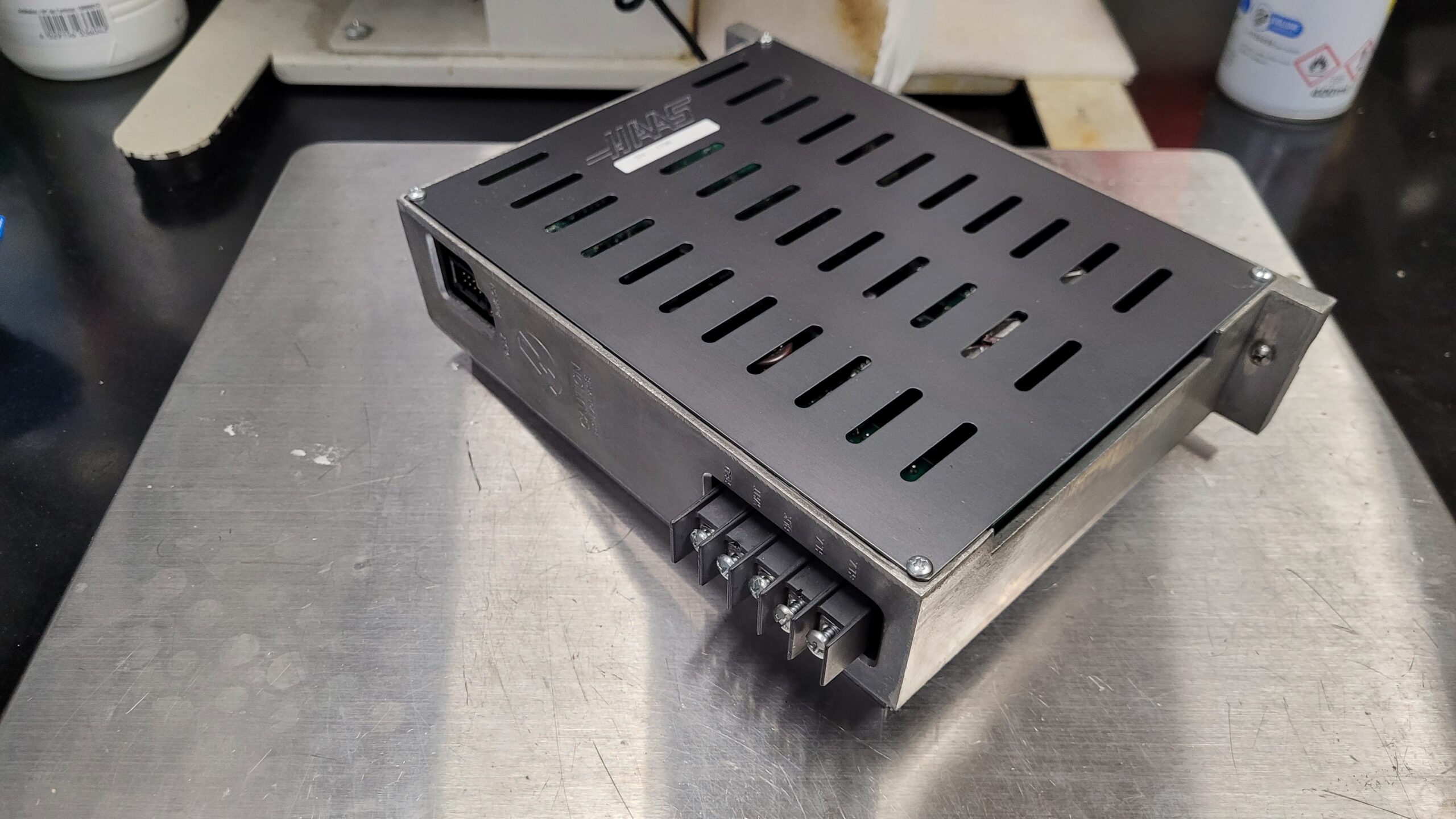

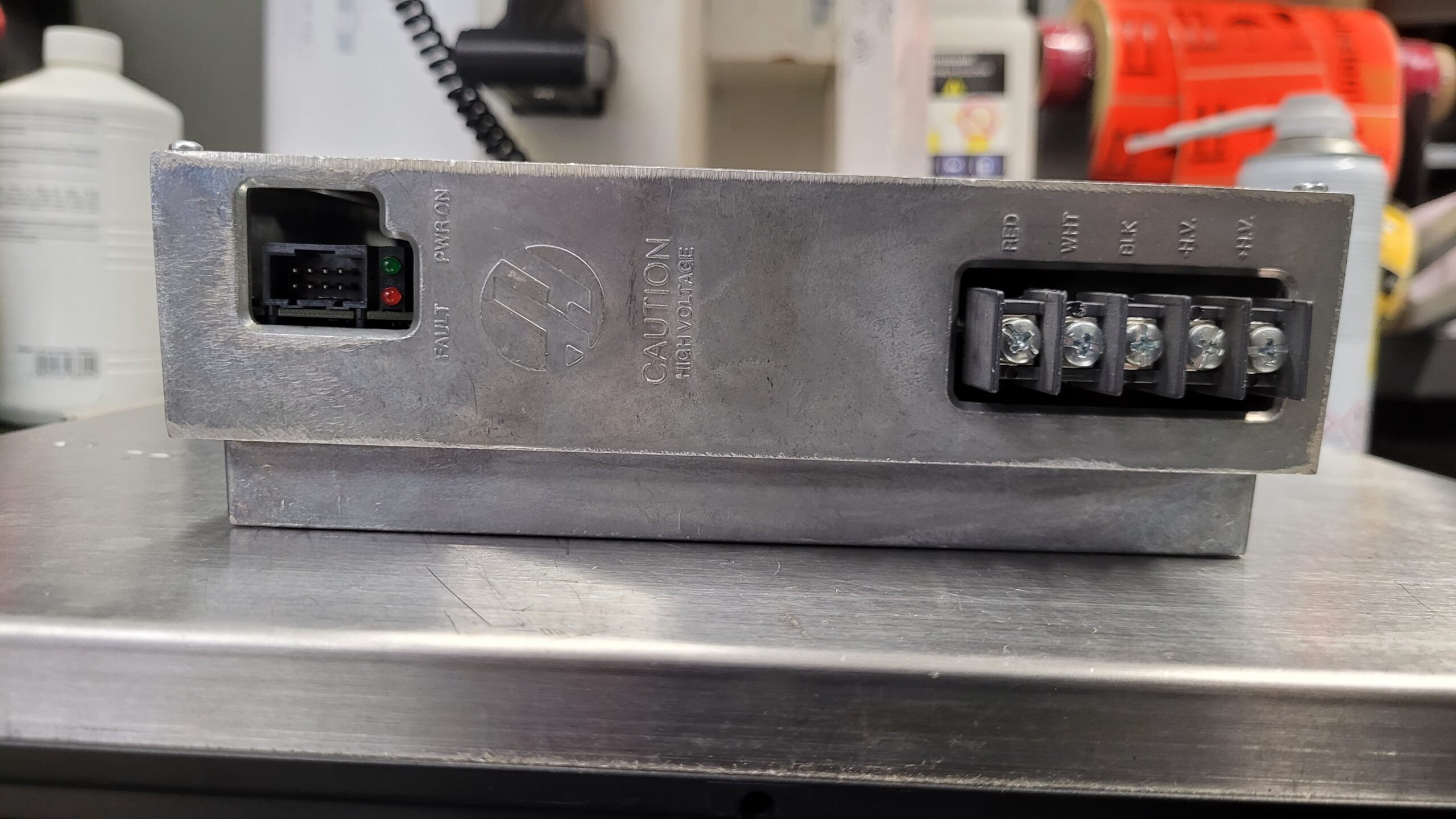

Bei der Eingangskontrolle zeigte sich bereits ein deutlich erhöhter Verschmutzungsgrad im Bereich der Kühlung. Der Lüfter war mechanisch blockiert und lief nicht mehr an. Zusätzlich waren Ablagerungen im Kühlkanal sichtbar.
Elektrisch zeigte sich zunächst kein kompletter Ausfall. Der Verstärker ließ sich einschalten, jedoch stiegen die Temperaturen im Leistungsteil sehr schnell an. Erste Messungen bestätigten eine ungleichmäßige Wärmeverteilung im Gerät.
Das war ein klarer Hinweis darauf, dass nicht nur der Lüfter betroffen war, sondern bereits Folgeschäden im Leistungsteil vorlagen.
Technische Analyse
Der Fehler lässt sich technisch eindeutig erklären:
Ursache → Lüfterausfall
Wirkung → fehlende Wärmeabfuhr
Folge → thermische Überlastung der Leistungselektronik
Symptom → Übertemperaturalarm und Abschaltung
Leistungsmodule und interne Strompfade sind auf eine definierte Kühlung angewiesen. Wird diese dauerhaft unterschritten, kommt es zu:
- thermischer Alterung der Bauteile
- steigenden Innenwiderständen
- zunehmender Verlustleistung
- weiterer Temperaturerhöhung
Dieser Prozess verstärkt sich selbst. Typisch ist, dass das Gerät zunächst noch funktioniert, jedoch unter Last instabil wird.
Ein vergleichbarer Effekt ist auch in industriellen Antrieben dokumentiert, bei denen Kühlkörperüberhitzung als kritischer Schutzmechanismus wirkt .
Reparaturmaßnahmen und Instandsetzung
Der Verstärker wurde vollständig zerlegt und technisch überholt.
Durchgeführte Maßnahmen:
- vollständige Demontage des Geräts
- Reinigung aller Kühlkanäle und Luftführungen
- Austausch des defekten Kühllüfters
- Prüfung des Leistungsteils auf thermische Vorschädigung
- Austausch thermisch belasteter Baugruppen
- Überarbeitung der Kontaktstellen im Leistungsbereich
- Kontrolle der Strompfade und Isolation
Zusätzlich wurden präventiv Komponenten ersetzt, die durch die Überhitzung bereits geschwächt waren.
Ziel war nicht nur die Fehlerbehebung, sondern eine nachhaltige Wiederherstellung der Betriebssicherheit.

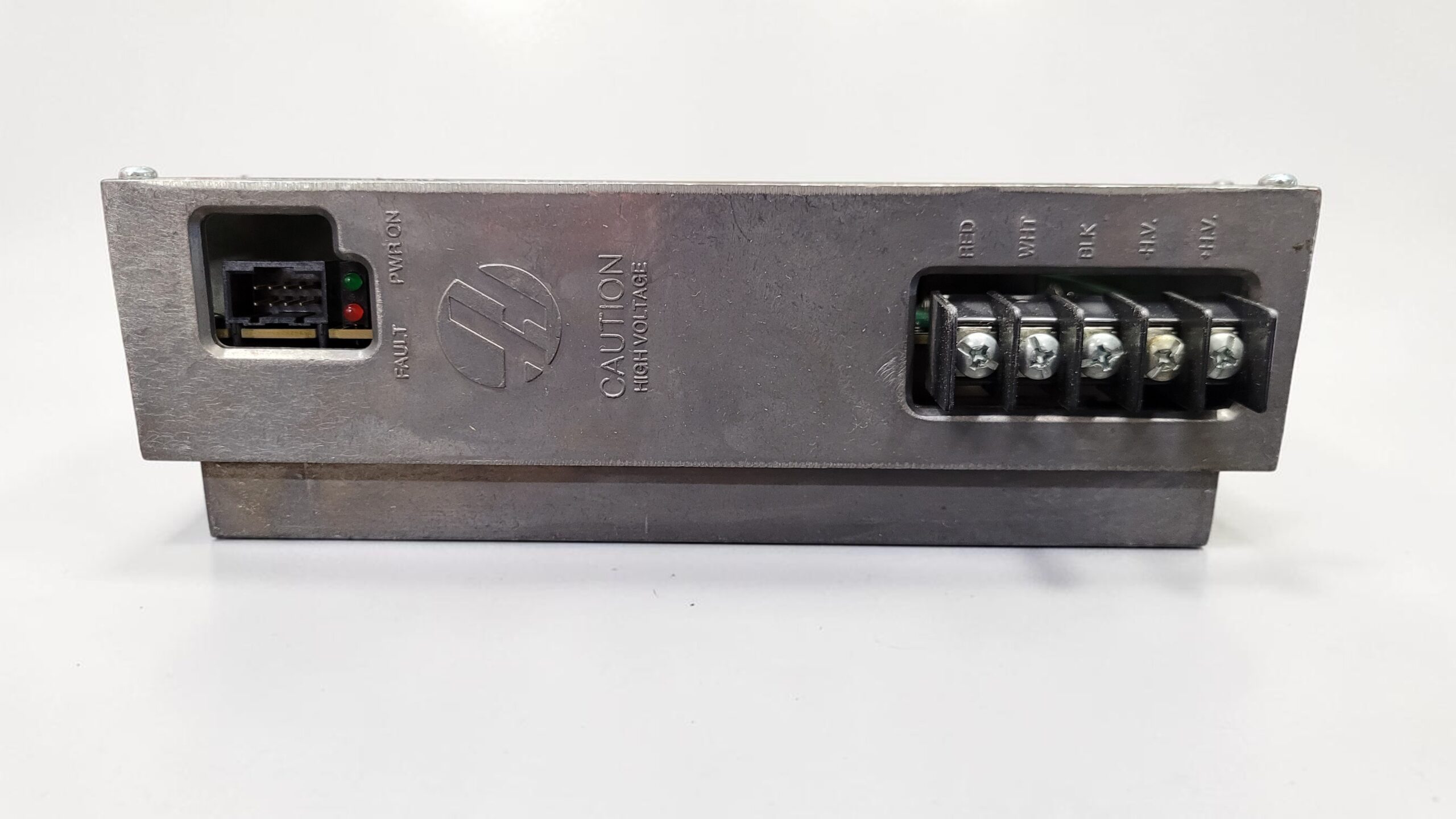

Abschließender Funktionstest
Der Verstärker wurde auf dem Prüfstand unter realistischen Bedingungen getestet.
Testablauf:
- Einschaltverhalten und Freigabeprüfung
- Betrieb bei niedriger Last
- Betrieb bei mittlerer Last
- Betrieb unter hoher Last
- thermische Stabilitätsprüfung
- Überwachung der Temperaturentwicklung
Besonderes Augenmerk lag auf der Temperaturentwicklung im Dauerbetrieb. Nach der Instandsetzung zeigte das Gerät ein stabiles thermisches Verhalten ohne Auffälligkeiten.
Die Kühlung arbeitete wieder im vorgesehenen Bereich und die Temperatur blieb auch unter Last konstant.
Fazit
Der eigentliche Auslöser war ein ausgefallener Kühllüfter. Der kritische Schaden entstand jedoch erst durch den längeren Betrieb ohne ausreichende Kühlung.
Der Fall zeigt deutlich, dass ein scheinbar kleines Problem wie ein Lüfterausfall massive Folgeschäden im Leistungsteil verursachen kann.
Durch die vollständige Überholung konnte der Verstärker wieder in einen stabilen und sicheren Betriebszustand gebracht werden.
Weitere Informationen wie Preis, Lieferzeit zum: HAAS Servo Amplifier 93-32-5552F / 32-5552F
Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: HAAS Drive Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer HAAS -Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

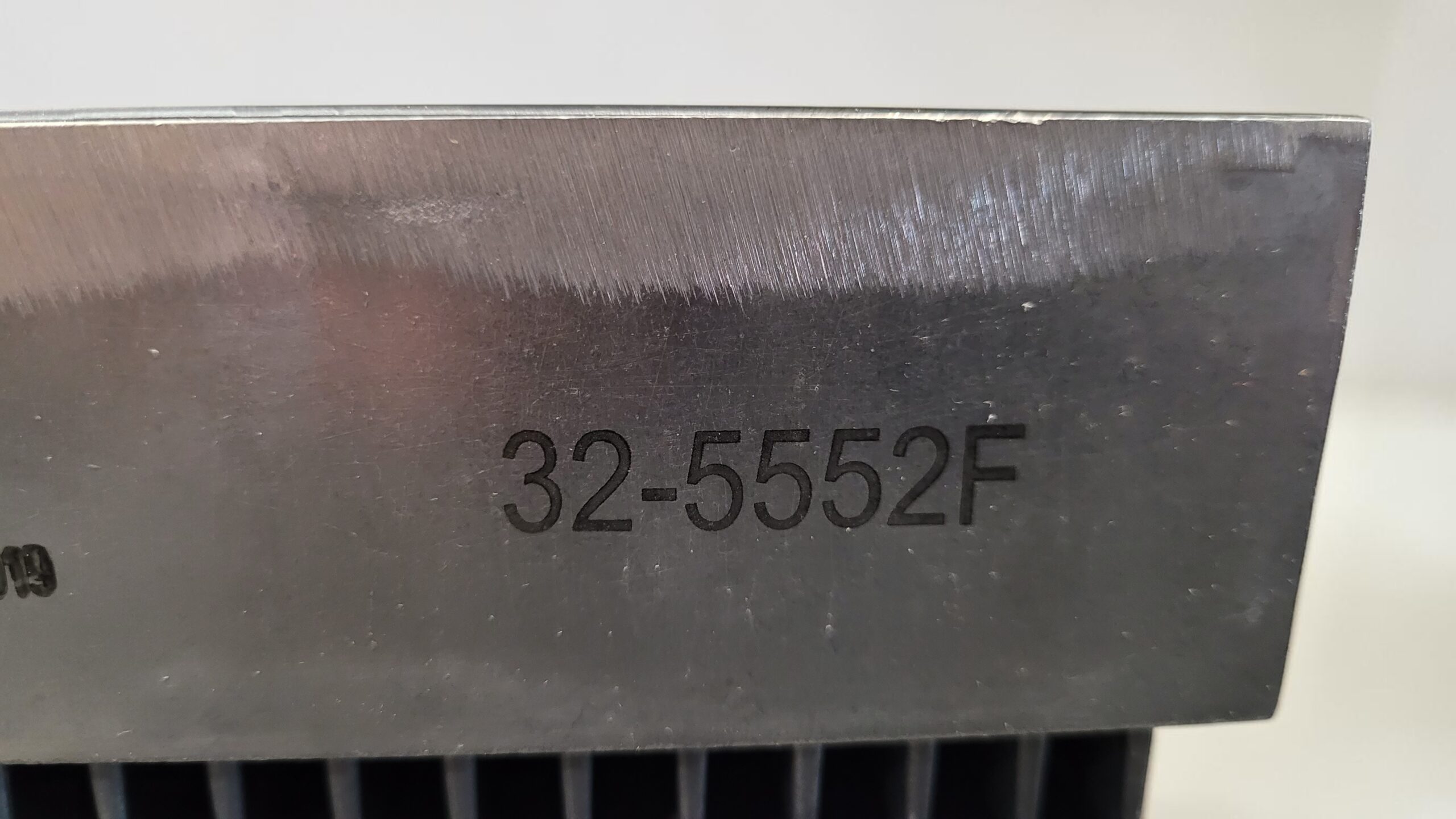

Technische Spezifikationen
| Parameter | Wert |
|---|
| Hersteller | Haas Automation |
| Gerätetyp | Servo Amplifier |
| Modellbezeichnung | 93-32-5552F / 32-5552F |
| Serie | NGC Servo System |
| Leistung | ca. 60 A |
| Eingangsspannung | ca. 3x 200 bis 240 V |
| Ausgangsspannung | abhängig vom Motor |
| Nennstrom | ca. 60 A |
| Steuerungsart | PWM geregelter Servoantrieb |
| Rückführung | Encoderabhängig |
| Kühlung | Zwangsluftkühlung |
| Schutzart | Schaltschrankintegration |
| Umgebungstemperatur | ca. 0 bis 40 °C |
| Montage | Schaltschrank |
| Herkunft | USA |
| Produktstatus | aktiv / im Einsatz |
Einsatzumgebung und Einsatzmöglichkeiten
Typische Maschinen:
- CNC Bearbeitungszentren
- Fräsmaschinen
- Drehmaschinen
Typische Baujahre:
Typische Anwendungen:
- Achsantriebe
- Spindelansteuerung
- Positionieraufgaben
Anforderungen:
- saubere Schaltschrankumgebung
- stabile Spannungsversorgung
- funktionierende Kühlung
Thermische Belastung spielt eine zentrale Rolle. Bereits kleine Störungen im Luftstrom können langfristig zu Schäden führen.
Funktionsbeschreibung
Der Servo Amplifier übernimmt die Leistungsansteuerung des Motors.
Funktional besteht er aus:
- Leistungsteil zur Motorversorgung
- Regelungseinheit für Strom und Drehzahl
- Rückführungsauswertung
- Schutzlogik
Die thermische Überwachung ist ein zentraler Schutzmechanismus. Bei Überschreitung der Temperatur wird das System abgeschaltet, um Folgeschäden zu vermeiden.
Alarmmeldungen und Troubleshooting
| Alarmcode | Beschreibung | Mögliche Ursache | Empfohlene Maßnahme |
|---|
| 993 / 1.993–11.993 | Verstärker Kurzschluss | Kurzschluss im Verstärker erkannt | Kabel auf Beschädigung oder Verschmutzung prüfen |
| 2040 | Kurzschluss Vektorantrieb / Spindelverstärker | interner Kurzschluss im Verstärker | Verstärker prüfen und ggf. ersetzen |
| 993 (intern) | interner Kurzschluss | Leistungsteil defekt | Kurzschlussprüfung durchführen, Motor und Kabel vorher prüfen |
| 993 (mechanisch) | lose Klemmen | schlechte Kontaktverbindung | Klemmenverbindungen prüfen und nachziehen |
| 986 / 1.986–11.986 | Kalibrierungsfehler | interne Kalibrierung fehlerhaft | Befehlskabel prüfen, 320VDC Versorgung prüfen |
| 986 beim Einschalten | Initialisierungsfehler | interne Kalibrierung beim Start | Maschine neu starten, Verstärker prüfen |
| 992 / 1.992–11.992 | Überstrom Verstärker | mechanische Blockade der Achse | Achse auf Blockade prüfen und beheben |
| 994 / 1.994–11.994 | Verstärkerüberlastung | falsche Anwendung oder mechanische Überlast | Drehzahl anpassen, Werkzeug prüfen |
| 994 (mechanisch) | Achse blockiert | mechanische Verstopfung | Blockade beseitigen |
| 991 / 1.991 | Übertemperatur Verstärker | Problem mit Kühllüfter | Lüfter prüfen und Funktion sicherstellen |
| 1.9911–11.9911 | Kabel Achsverstärker abgeklemmt | Kabel beschädigt oder getrennt | Kabelverbindung vollständig prüfen |
| 1.9911 (Firmware) | veraltete Firmware | Softwareproblem | Verstärker tauschen oder Firmware beachten |
| 3.991 | Übertemperatur Z-Achse | elektrisches Rauschen (Fehlalarm möglich) | Ferritfilter installieren, Verkabelung prüfen |
| 3.991 (weiterhin aktiv) | reale Überhitzung | Kühlung unzureichend oder Anwendung kritisch | Lüfter, Kühlung und Anwendung prüfen |
| 4.9921 | Geschwindigkeitsfehler zu groß | Spindelverstärker falsch verdrahtet | Verdrahtung prüfen und korrigieren |
Thermische Fehler sind typische Schutzreaktionen bei unzureichender Kühlung .
Baugruppenübersicht
| Baugruppe | Bezeichnung funktional | Funktion | Hinweise |
|---|
| Leistungsteil | Endstufe | Motoransteuerung | thermisch kritisch |
| Steuerplatine | Regelung | Signalverarbeitung | empfindlich |
| Kühlung | Lüfter + Kühlkörper | Wärmeabfuhr | regelmäßig prüfen |
| Netzteil | Versorgung | interne Spannungen | stabil notwendig |
| Schnittstellen | Kommunikation | Steuerung | prüfen bei Fehlern |
