Unerwarteter Spindelausfall in der Fertigung.

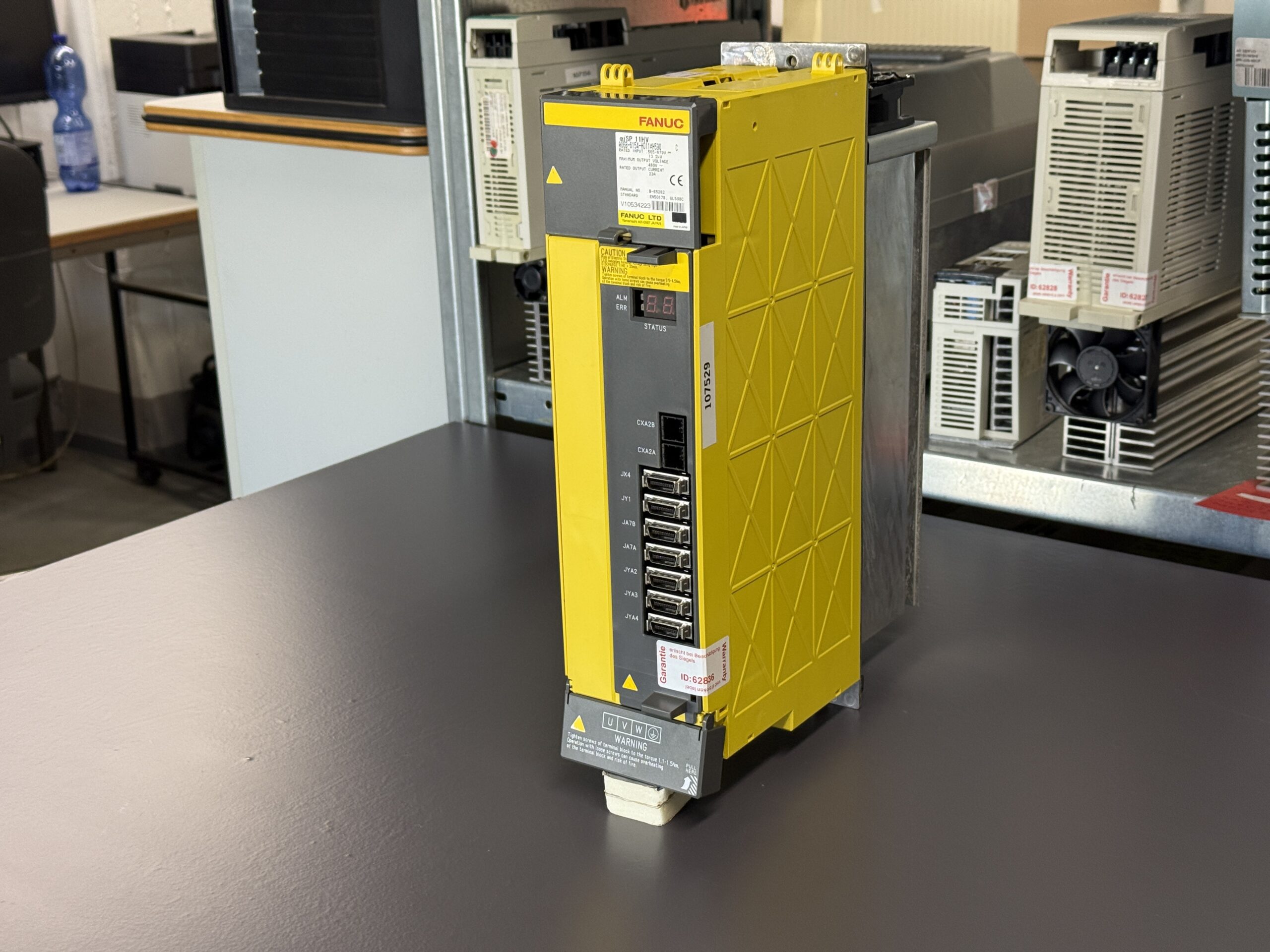

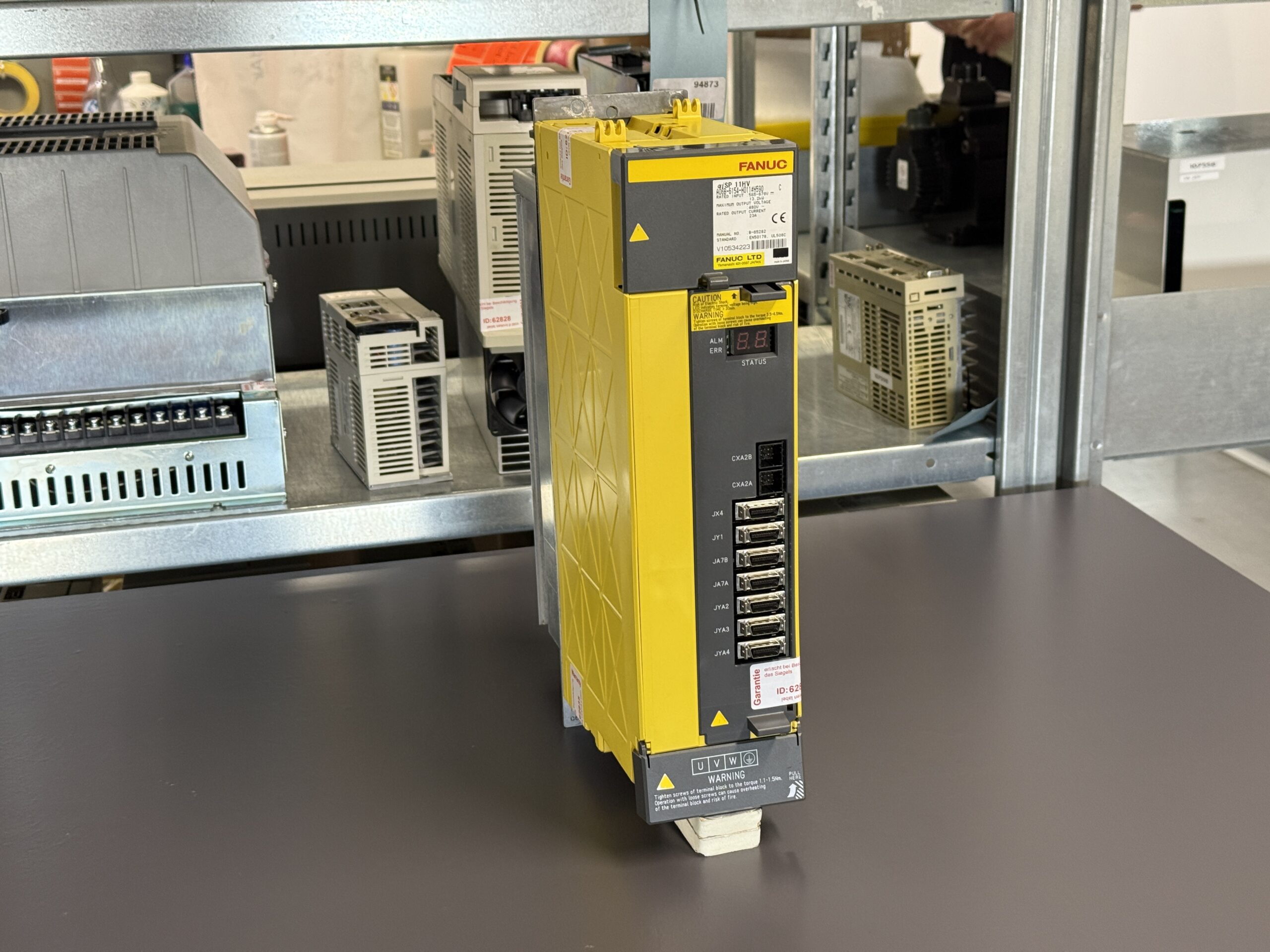

Vor einigen Wochen erhielten wir eine Fanuc A06B-6154-H011#H590 αiSP 11HV Spindle Drive Unit zur Untersuchung. Der Kunde meldete einen Maschinenstillstand, da die Spindelsteuerung unmittelbar nach dem Einschalten nicht mehr betriebsbereit war. Auf der 7-Segment-Anzeige des Moduls wurde dauerhaft Alarm 03 angezeigt.

Bei modernen Fanuc Alpha i Spindelverstärkern führt dieser Fehler in vielen Fällen zu einem sofortigen Produktionsstopp, da die Spindel nicht mehr freigegeben wird und Bearbeitungsprogramme nicht gestartet werden können.

Bereits die Fehlerbeschreibung deutete auf einen Defekt im Zwischenkreis oder Leistungsteil des Spindelverstärkers hin.

Erste Diagnose

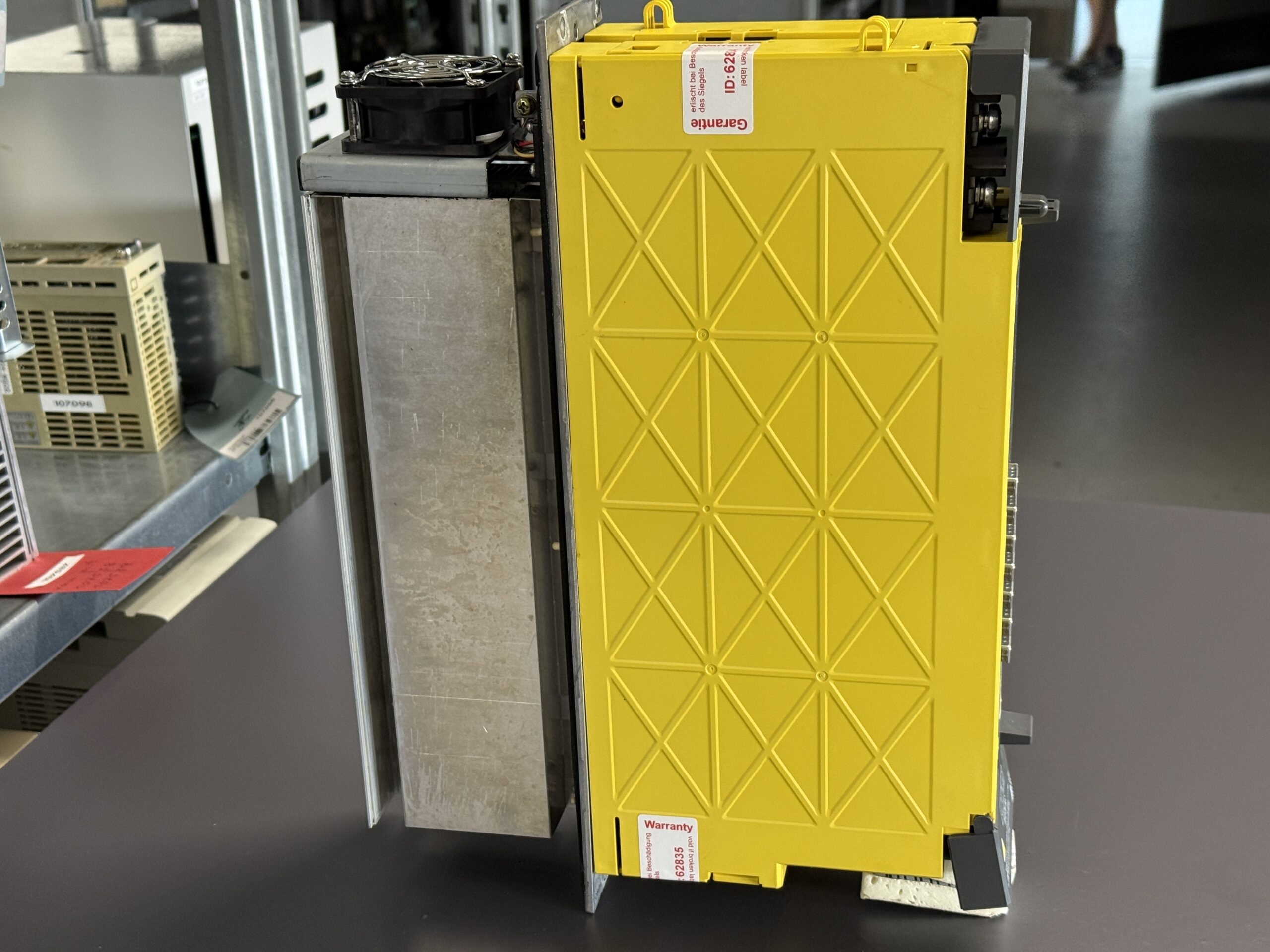

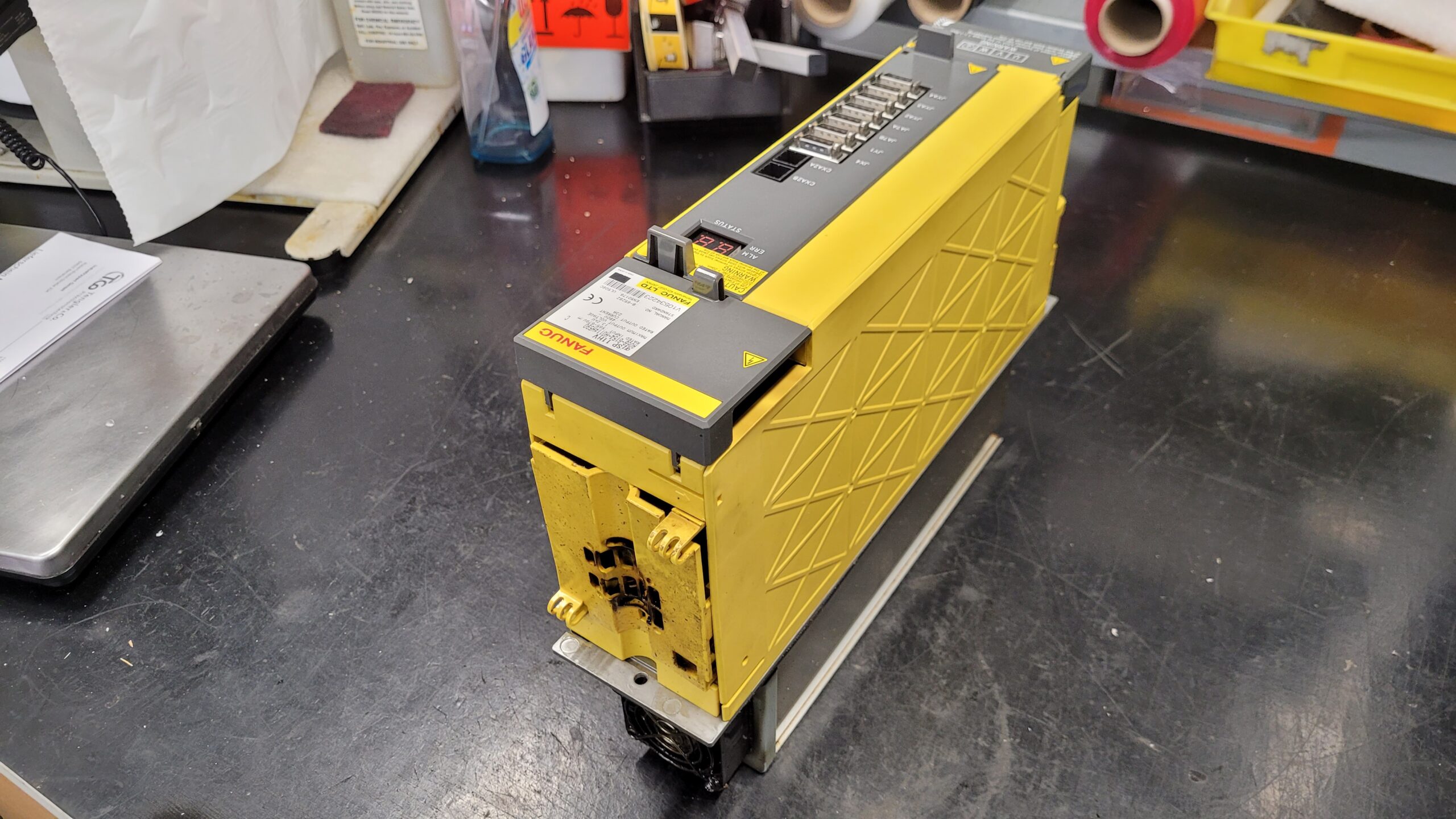

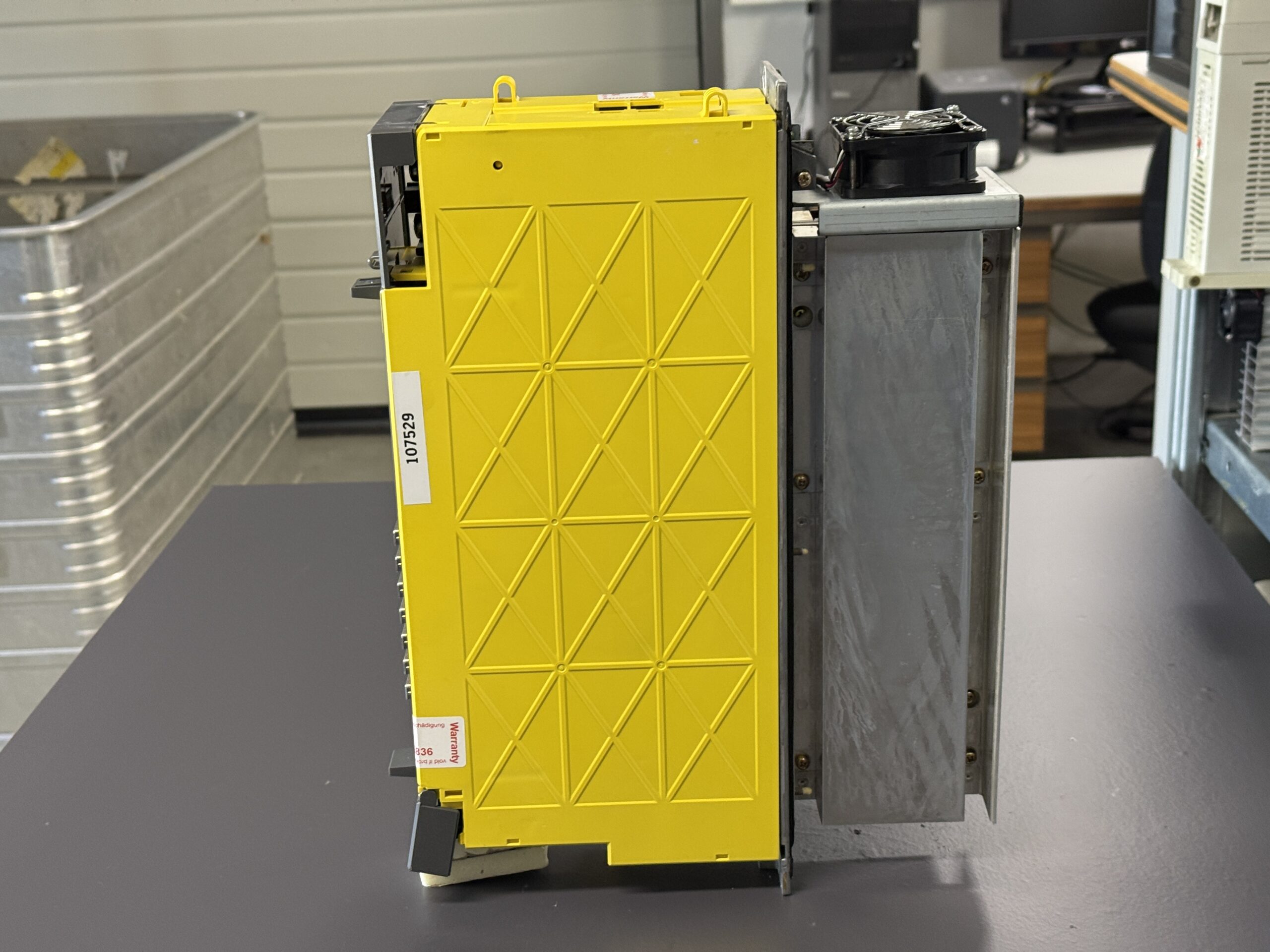

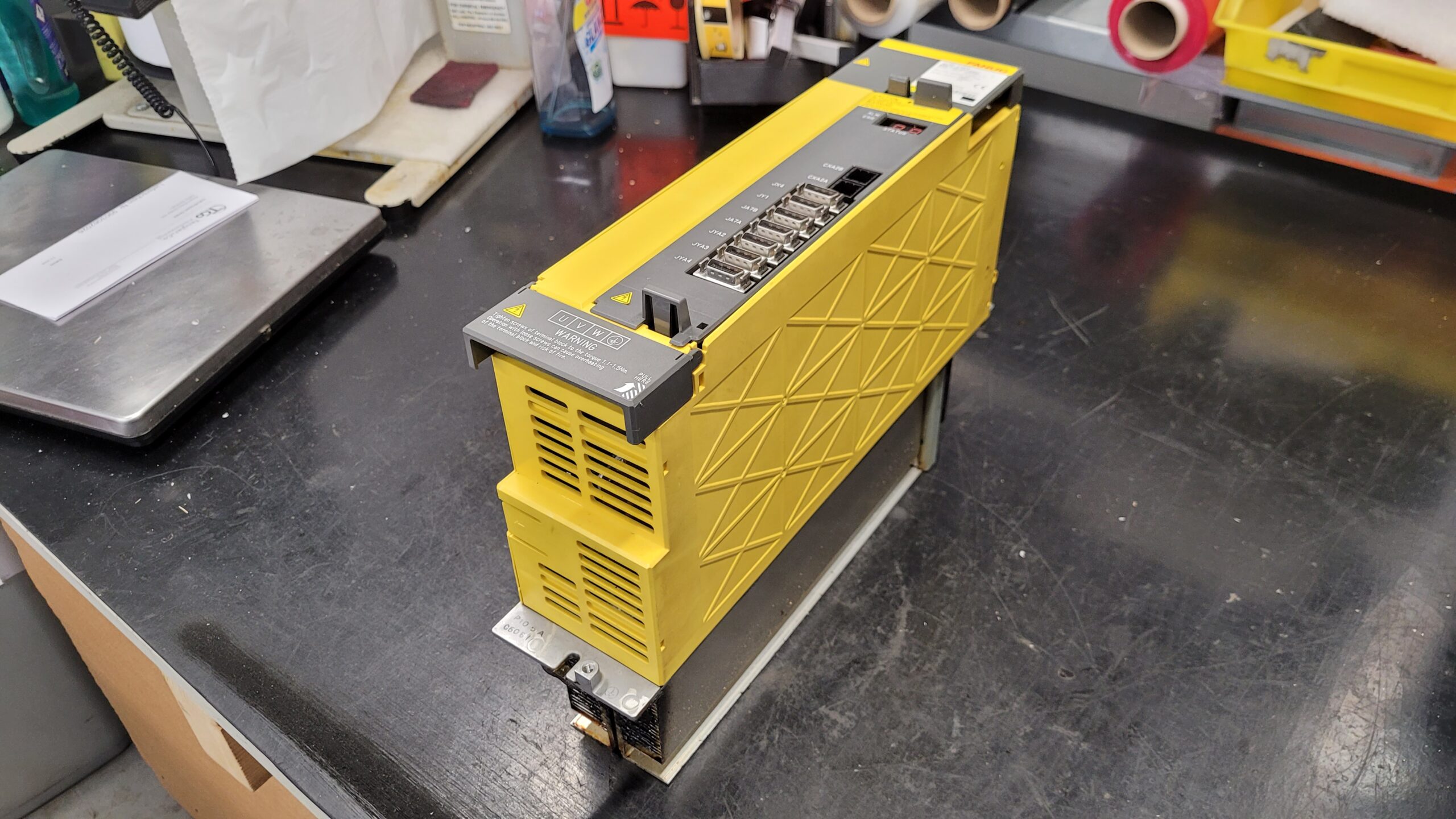

Nach dem Eintreffen wurde das Modul zunächst einer Sichtprüfung unterzogen.

Folgende Punkte wurden überprüft:

• Gehäusezustand und Steckverbinder
• Leistungsteil und Zwischenkreis
• Zustand der Leistungshalbleiter
• Netzteilbereiche
• Kühlkörper und Lüftereinheit
• interne Sicherungen und Schutzschaltungen

Der Fehlercode 03 wird bei dieser Baureihe als „DC Link Fuse Blown“ beschrieben und weist typischerweise auf einen Defekt im Zwischenkreis oder einen Fehler innerhalb der Leistungsendstufe hin.

Bereits während der ersten Messungen zeigten sich Auffälligkeiten im Bereich des Leistungsteils.

Tatsächliche Fehlerursache

Die detaillierte Analyse ergab mehrere zusammenhängende Fehlerursachen:

• Auslösung der Zwischenkreissicherung

• Überlastung der Leistungsendstufe

• Schädigung von Leistungshalbleitern im Hauptstromkreis

• Belastung angrenzender Treiber- und Schutzschaltungen

• thermische Vorschädigung durch langjährigen Betrieb

• erhöhte Belastung durch hohe Spindelzyklen und Beschleunigungsvorgänge

Der Alarm 03 entstand nicht durch die Sicherung selbst. Die Sicherung war lediglich die Folge eines tieferliegenden Defekts innerhalb des Leistungsbereichs.

Reparaturmaßnahmen

Nach Abschluss der Diagnose wurde das Gerät vollständig überarbeitet.

Durchgeführt wurden:

• vollständige Reinigung des Moduls

• Entfernung von Staub- und Schmutzablagerungen

• Prüfung aller Leistungsbaugruppen

• Austausch beschädigter Komponenten im Leistungspfad

• Überprüfung der Gate-Ansteuerung

• Kontrolle der Strommesspfade

• Überprüfung der Zwischenkreiskomponenten

• thermische Kontrolle aller Kühlflächen

• Funktionsprüfung aller Schutzfunktionen

• Belastungstest unter realen Betriebsbedingungen

Zusätzlich wurden mehrere präventive Maßnahmen durchgeführt, um die Langzeitstabilität des Moduls zu erhöhen.

Endprüfung und Rückversand

Nach Abschluss der Reparatur wurde die Fanuc A06B-6154-H011#H590 auf unserem Prüfstand getestet.

Dabei wurden folgende Punkte geprüft:

• Hochlauf der Spindel

• Beschleunigungs- und Bremsvorgänge

• Stromaufnahme

• Temperaturverhalten

• Schutzfunktionen

• Kommunikationsverhalten

• Langzeitbetrieb unter Last

Nach erfolgreichem Test konnte das Gerät für den Rückversand freigegeben werden.

Weitere Informationen wie Preis, Lieferzeit zum: Fanuc A06B-6154-H011#H590 Spindle Drive Unit

Mehr Informationen zu unserer Fanuc -Reparaturkompetenz finden Sie hier: Fanuc Drive Reparatur bei Industrypart

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Fanuc -Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

Technische Daten

Merkmal	Wert
Hersteller	Fanuc Ltd.
Modell	A06B-6154-H011#H590
Bezeichnung	αiSP 11HV Spindle Amplifier Module
Eingangsspannung	565 – 679 VDC
Max. Ausgangsspannung	480 VAC
Nennstrom Ausgang	23 A
Leistungsangabe	13,2 kW
Geräteklasse	Alpha i Spindle Amplifier
Handbuchnummer	B-65282
Herkunft	Japan

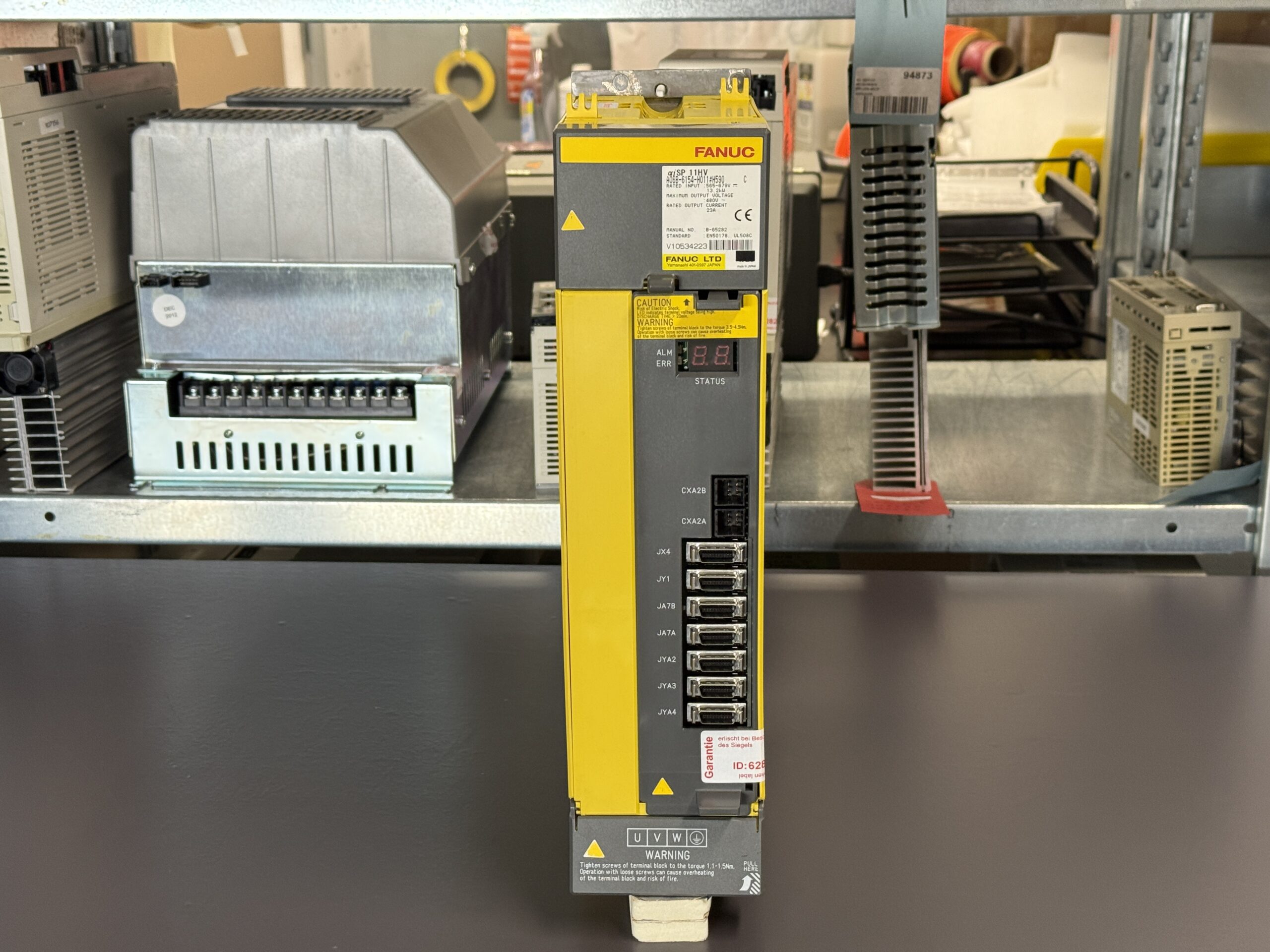

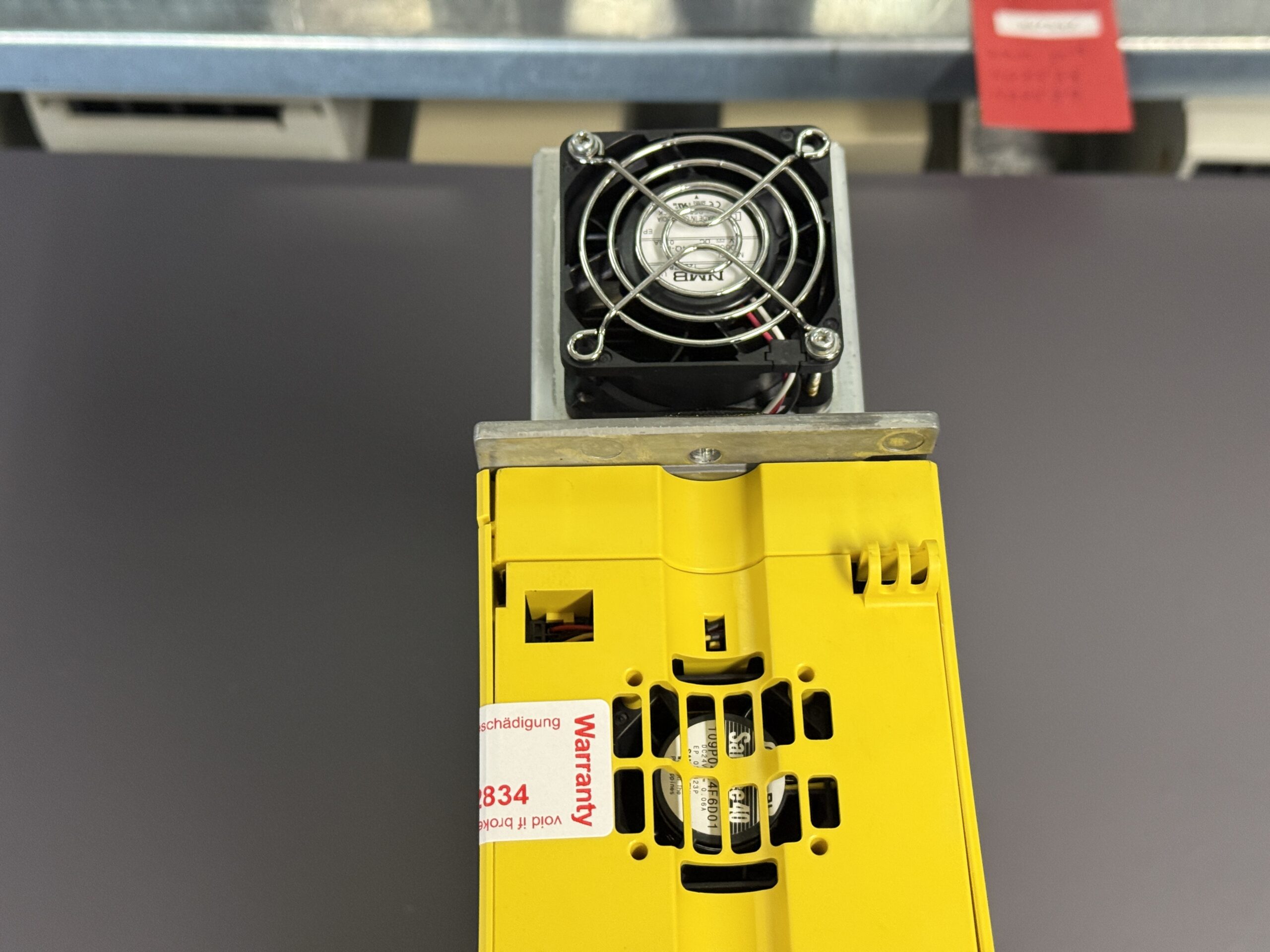

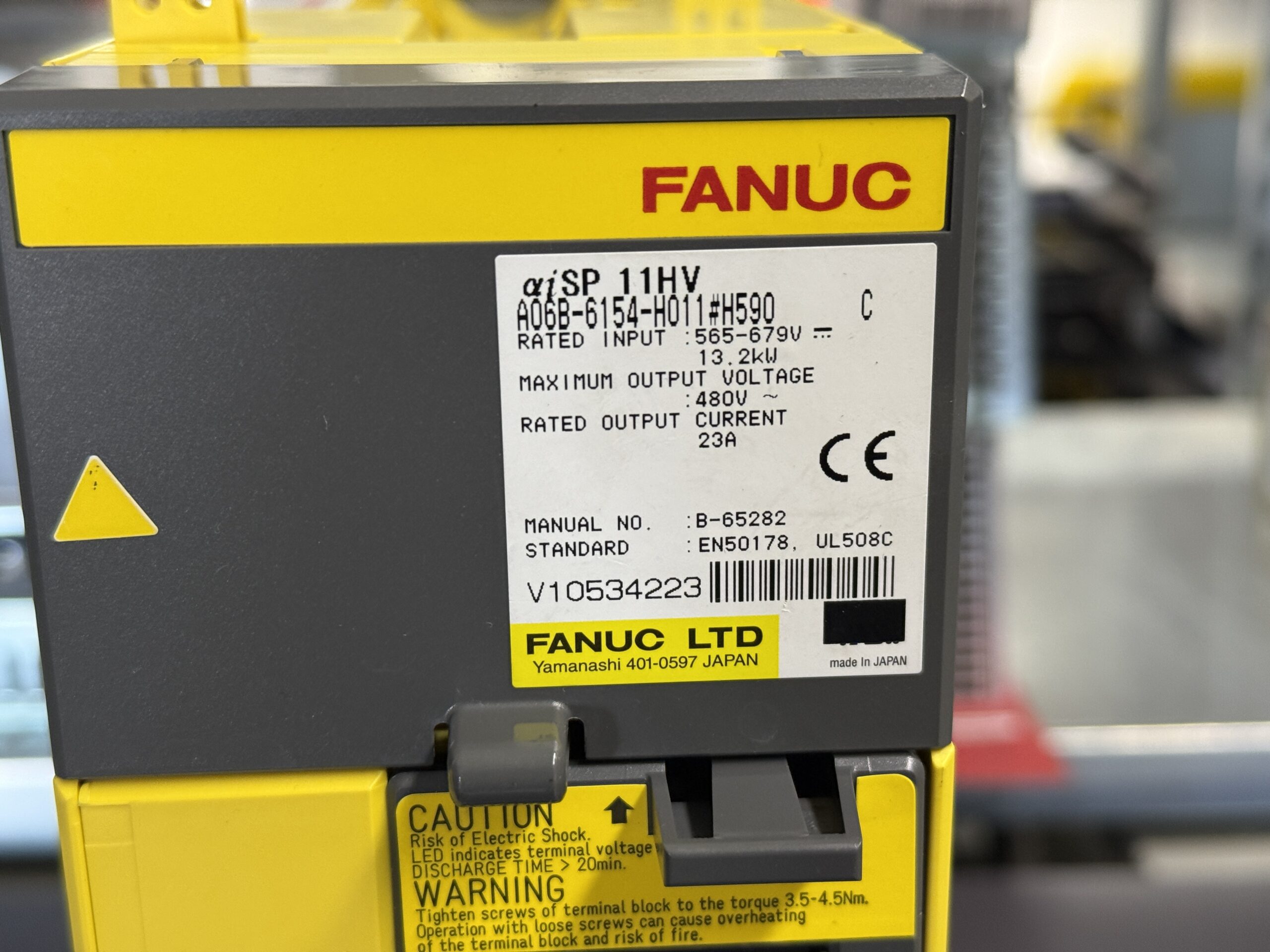

Die technischen Daten stammen vom Typenschild des eingesandten Geräts.

Einsatzbedingungen

Parameter	Wert
Umgebung	Schaltschrankinstallation
Kühlung	Zwangsbelüftung
Verschmutzung	Staubarme Industrieumgebung empfohlen
Luftfeuchtigkeit	Nicht kondensierend
Wartung	Regelmäßige Reinigung empfohlen
Betriebstemperatur	Herstellerangaben beachten

Zusammenarbeit mit anderen Geräten

Typische Kombinationen dieser Baureihe:

Komponente	Beschreibung
Fanuc αi Spindelmotoren	Hauptantrieb
Fanuc CNC Steuerungen	Serien 16i, 18i, 21i, 30i
Fanuc Power Supply Module	Energieversorgung
Fanuc Servo Amplifier Module	Achsantriebe
Fanuc FSSB Netzwerk	Kommunikation zwischen CNC und Antrieben

Funktionsbeschreibung

Die Fanuc A06B-6154-H011#H590 gehört zur Alpha i Serie der Spindelverstärker.

Ihre Aufgabe besteht darin, die von der CNC-Steuerung vorgegebenen Drehzahl- und Drehmomentwerte präzise auf den angeschlossenen Spindelmotor umzusetzen.

Dazu verarbeitet das Modul:

• Drehzahlvorgaben

• Lastanforderungen

• Rückmeldesignale des Motors

• Schutzfunktionen

• Temperaturüberwachung

• Stromregelung

Die integrierten Schutzfunktionen überwachen permanent:

• Überstrom

• Überspannung

• Übertemperatur

• Kommunikationsfehler

• Sensorfehler

• Leistungsfehler

Alarm- und Fehlercodes

Alarm	Fehlername	Bedeutung	Reset	Maßnahme
01	Motor Overheat	Motor überhitzt	Nach Ursache	Kühlung prüfen
02	Excessive Speed Deviation	Geschwindigkeitsabweichung	Nach Ursache	Feedback prüfen
03	DC Link Fuse Blown	Zwischenkreissicherung ausgelöst	Nach Reparatur	Leistungsteil prüfen
07	Overspeed	Überdrehzahl	Nach Ursache	Drehzahlsensor prüfen
09	Main Circuit Overheat	Leistungsteil überhitzt	Nach Abkühlung	Lüfter prüfen
11	DC Link Overvoltage	Zwischenkreis Überspannung	Nach Ursache	Bremskreis prüfen
12	DC Link Overcurrent	Überstrom	Nach Ursache	Motor und Leistungsteil prüfen
24	Serial Communication Error	Kommunikationsfehler	Nach Ursache	Bus prüfen
73	Motor Sensor Disconnected	Sensorsignal fehlt	Nach Ursache	Encoder prüfen
88	Radiator Fan Stopped	Lüfterstillstand	Nach Ursache	Lüfter ersetzen

Präventive Maßnahmen für den Kunden

Maßnahme	Empfehlung
Schaltschrank reinigen	Halbjährlich
Lüfter prüfen	Jährlich
Luftfilter wechseln	Nach Verschmutzung
Thermische Kontrolle	Jährlich
Steckverbindungen prüfen	Jährlich
Lastprofile überwachen	Regelmäßig
Langzeitbetrieb dokumentieren	Empfohlen
