29.09.2026 von Viktor Siebert

Ein Lüfter gehört zu den unscheinbaren Bauteilen eines Antriebsmoduls. Seine Aufgabe ist dennoch wesentlich: Die im Betrieb entstehende Wärme muss zuverlässig abgeführt werden. Bei diesem FANUC A06B-6141-H006#H580 führte ein Lüfterausfall zur Fehlermeldung an der Maschine. Das Gerät kam zur Diagnose und Instandsetzung zu industrypart. Die Untersuchung bestätigte einen defekten Lüfter. Darüber hinaus zeigte die Leistungsendstufe nach Einschätzung unserer Werkstatt bereits Alterungserscheinungen, die mit dem länger grenzwertigen Kühlbetrieb in Zusammenhang standen.

Deshalb beschränkten wir die Arbeiten nicht auf den Austausch des ausgefallenen Lüfters. Wir überholten das Gerät vollständig, ersetzten beide Lüfter und führten den präventiven Bauteilaustausch nach unserem Reparaturstandard durch. Die bereitgestellten Aufnahmen dokumentieren das Gerät vor und nach der Überholung sowie am Testplatz.

Was die Fehleranzeigen aussagen

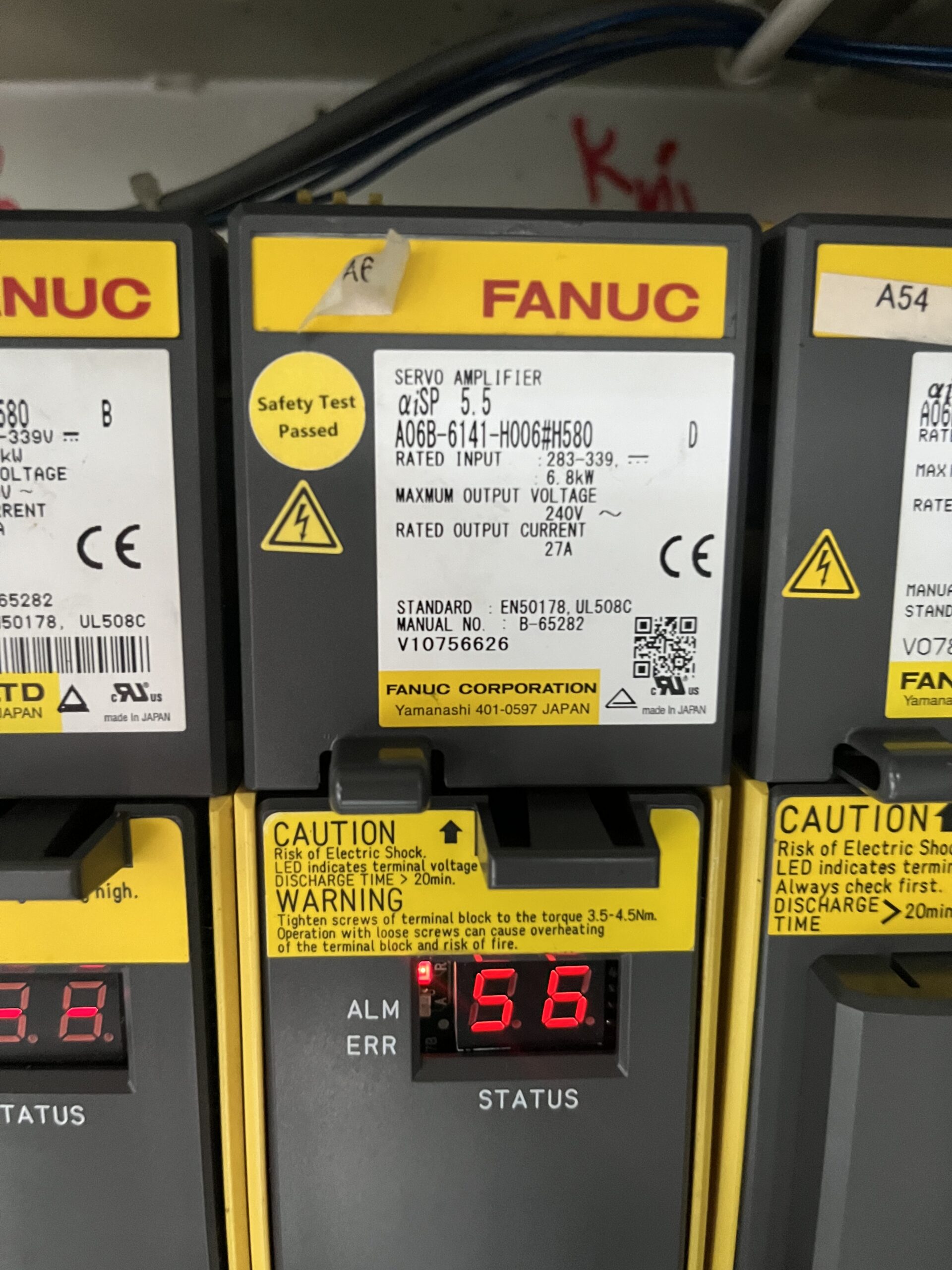

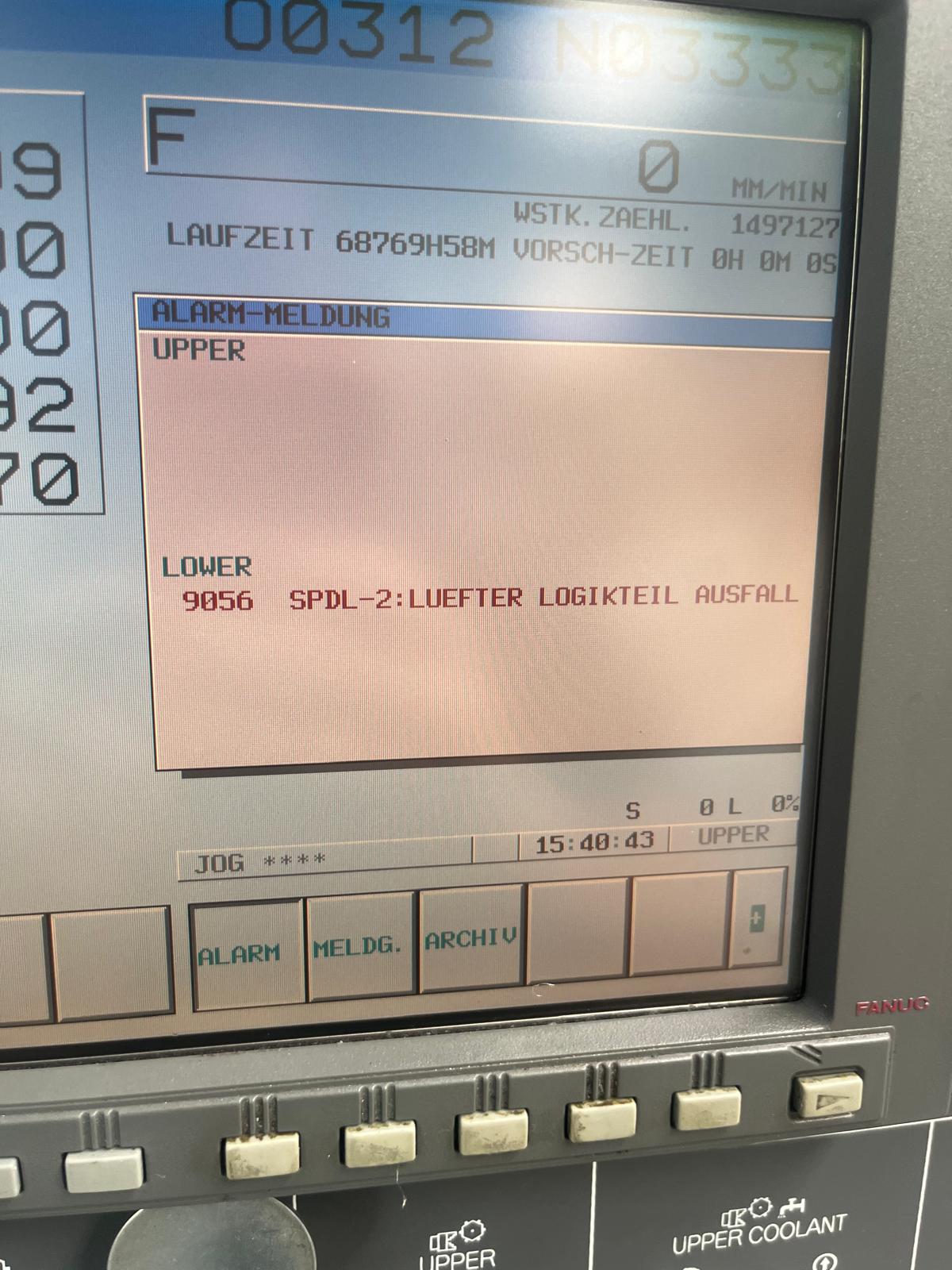

Auf dem Display des Verstärkers ist die Zahl 56 bei leuchtender ALM-Anzeige zu erkennen. Die Maschinensteuerung meldet dazu wörtlich: „9056 SPDL-2: LUEFTER LOGIKTEIL AUSFALL“. Damit sind sowohl die Geräteanzeige als auch die Zuordnung zur zweiten Spindel dokumentiert. Die Anzeige „LOWER“ gehört zur dargestellten Maschinenoberfläche; eine konkrete Maschinenbezeichnung lässt sich daraus nicht sicher ableiten.

Im FANUC-Wartungshandbuch B-65285EN/03 ist Alarm 56 dem Stillstand des internen Lüfters für den Steuerungsteil zugeordnet. Die allgemeine Alarmtabelle verwendet dafür SP0056. Im vorliegenden Maschinenfoto erscheint die Nummer 9056. Für die Dokumentation übernehmen wir die tatsächlich sichtbare Maschinenanzeige und stellen ihr den zweistelligen Gerätecode gegenüber.

Diese Unterscheidung ist bei der Fehlersuche wichtig. Alarm 56 bezeichnet nicht automatisch eine Übertemperatur oder einen bereits zerstörten Leistungshalbleiter. Er lenkt die Diagnose zunächst auf die interne Kühlung. Ein anderer Lüfterfehler, Alarm 88, betrifft nach dem Handbuch den Kühlkörperlüfter. Beide Meldungen dürfen bei der Ersatzteilauswahl und bei der Ursachenbeschreibung nicht miteinander vermischt werden. [1]

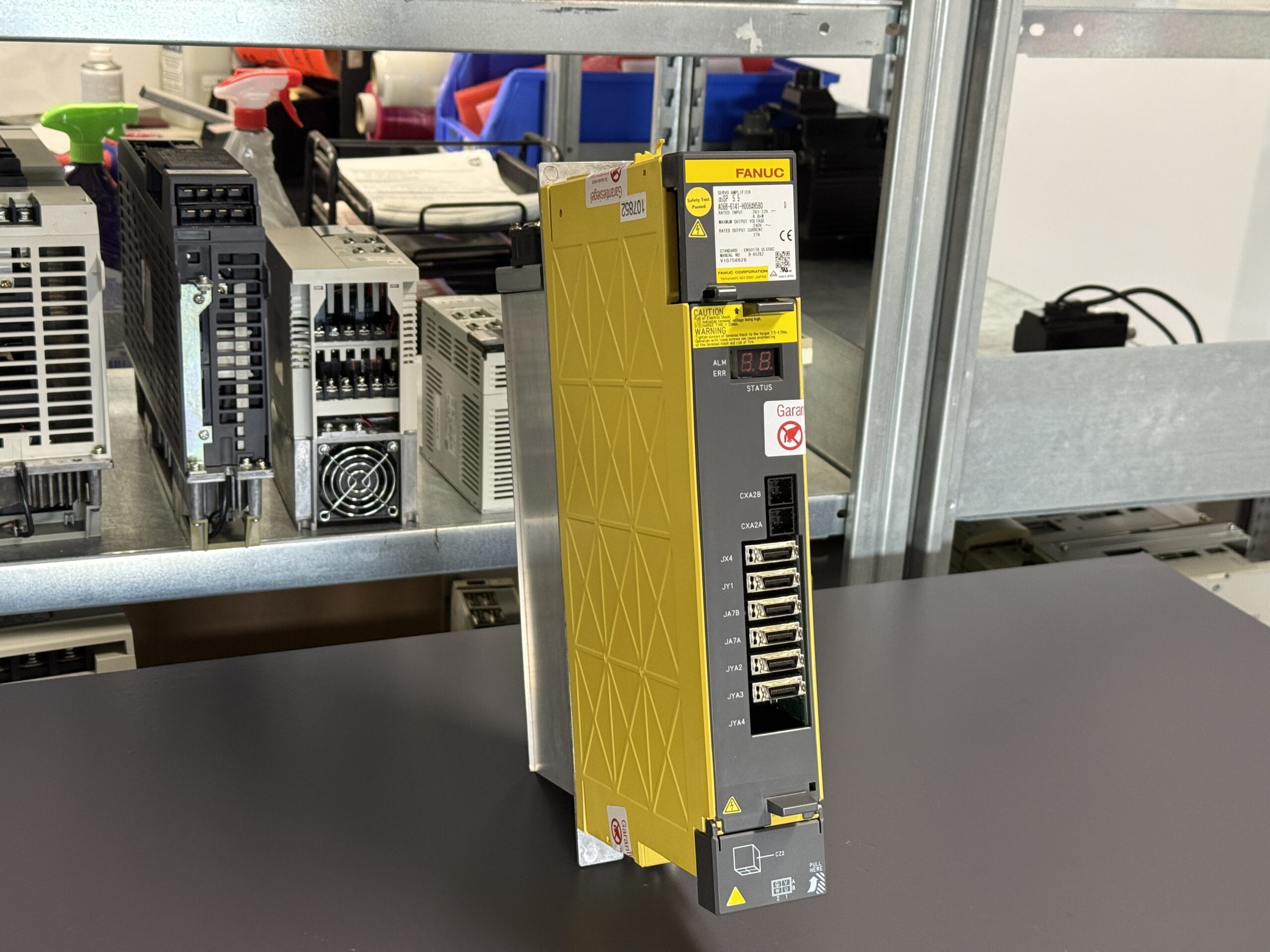

Spindelverstärker innerhalb der FANUC-Antriebstechnik

Das Typenschild trägt die übergeordnete Bezeichnung „SERVO AMPLIFIER“. Die genauere Modellangabe lautet jedoch αiSP 5.5. Bei diesem Gerät handelt es sich somit um einen Spindelverstärker der FANUC-αi-Serie. Auch das FANUC-Beschreibungshandbuch B-65282EN/06 führt A06B-6141-H006#H580 unter den αiSP-Spindelverstärkern. [2]

Ein solcher Verstärker versorgt und regelt den zugehörigen Spindelmotor. Er verarbeitet die Vorgaben der CNC und setzt die Energie aus dem Gleichspannungszwischenkreis in die für den Motor benötigte elektrische Leistung um. Die Rückführung der Motorbewegung ermöglicht die Regelung. Für eine Ersatzlösung müssen deshalb neben der Bestellnummer auch Motor, Rückführung, Parameter und Geräteausführung zusammenpassen.

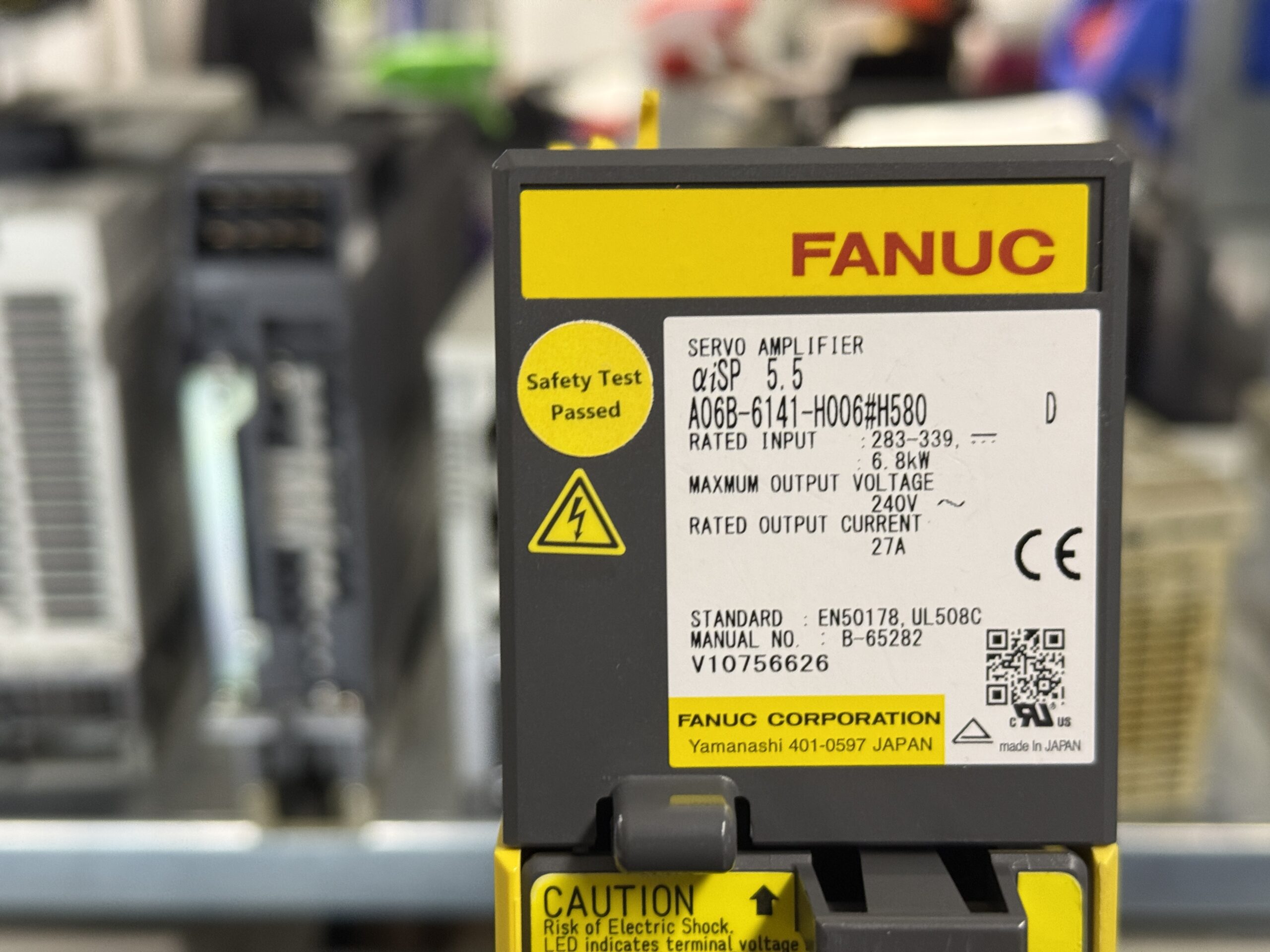

Die Werte auf dem vorliegenden Typenschild sind eindeutig: 283 bis 339 Volt Gleichspannung am Leistungseingang, 6,8 Kilowatt Nenneingangsleistung, maximal 240 Volt Wechselspannung am Ausgang und 27 Ampere Nennausgangsstrom. Die 6,8 Kilowatt sind ausdrücklich ein Eingangswert. Sie werden nicht als mechanische Motorleistung ausgegeben.

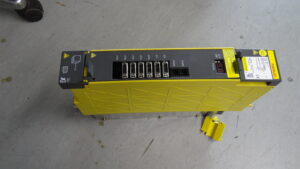

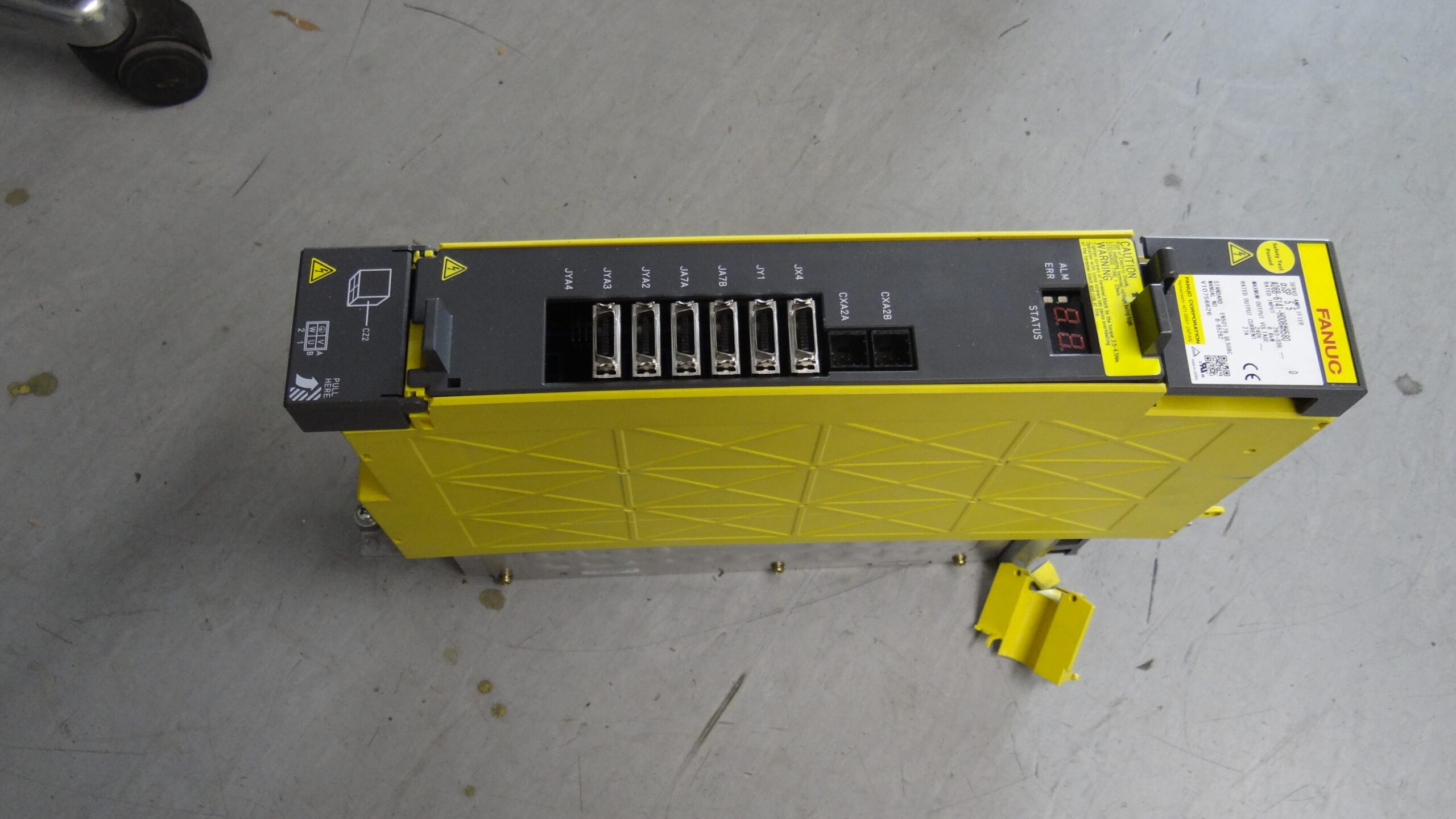

Diagnose: Der Lüfter war tatsächlich defekt

Die Fehlermeldung wurde durch den Werkstattbefund bestätigt. Einer der beiden Lüfter war defekt. Nach den Feststellungen unserer Techniker hatte die Kühlung bereits längere Zeit grenzwertig gearbeitet. An der Leistungsendstufe waren zusätzlich Alterungserscheinungen erkennbar.

Damit lagen zwei zusammengehörige Beobachtungen vor: ein konkreter Ausfall im Kühlsystem und ein auffälliger Zustand der Leistungselektronik. Der Werkstattbefund begründete die umfassende Überholung. Aus dem Alarmcode allein wäre diese Schlussfolgerung nicht zulässig gewesen. Alarm 56 enthält keine Aussage darüber, welche Bauteile der Leistungsendstufe gegebenenfalls gealtert oder beschädigt sind.

Für die Bewertung eines solchen Falls ist außerdem relevant, ob die Störung dauerhaft oder nur zeitweise auftritt. Ein Lüfter kann noch anlaufen und trotzdem unzuverlässig arbeiten. Auffällige Geräusche oder ein ungleichmäßiger Lauf sollten deshalb Anlass zu einer Untersuchung sein. Im vorliegenden Fall stützt sich die Diagnose auf den festgestellten Defekt, nicht allein auf eine Vermutung anhand des Fehlertexts.

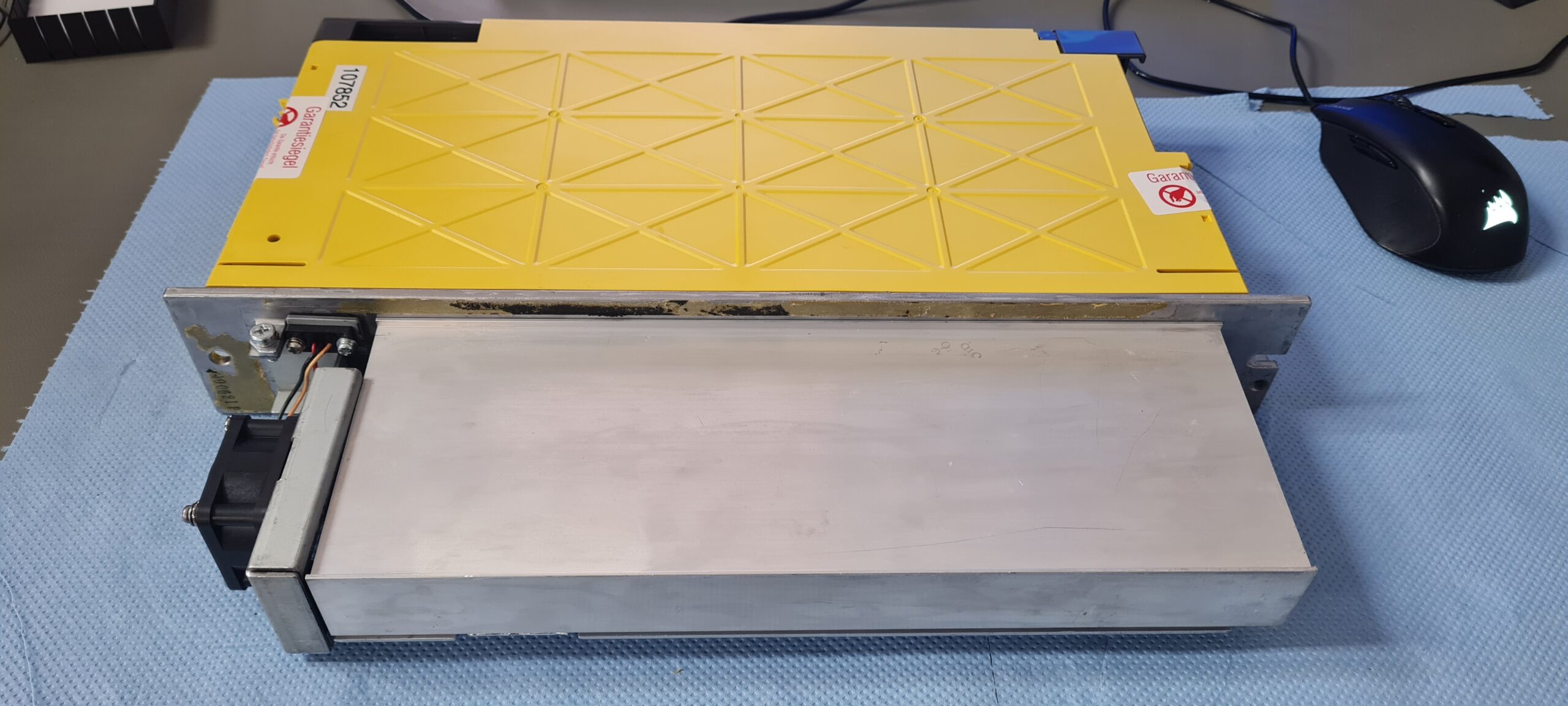

Warum beide Lüfter ersetzt wurden

Bei der vollständigen Überholung haben wir beide Lüfter erneuert. Der Austausch umfasste damit auch den zweiten Lüfter, obwohl nur ein Lüfter ausdrücklich als defekt diagnostiziert worden war. Das ist ein präventiver Ansatz: Bei einem gealterten Gerät wird der Zustand des gesamten Kühlsystems berücksichtigt.

Welche Belastung ein Lüfter tatsächlich erfahren hat, hängt von Betriebsdauer, Umgebung und Verschmutzung ab. Der Maschinenbildschirm zeigt einen Laufzeitzähler. Dieser ist jedoch kein verlässlicher Nachweis der Betriebsstunden dieses einzelnen Verstärkers oder seiner Lüfter. Wir leiten daraus deshalb weder ein Bauteilalter noch eine genaue Dauer der unzureichenden Kühlung ab.

Auch bei der Auswahl der Ersatzlüfter genügt ein ähnliches Aussehen nicht. Bauform, elektrische Ausführung, Anschluss und gegebenenfalls Überwachung müssen zur konkreten Geräteversion passen. Die Nummern der tatsächlich eingebauten Ersatzlüfter wurden für diesen Bericht nicht übermittelt und werden daher nicht ergänzt.

Komplette Überholung nach Reparaturstandard

Neben dem Lüftertausch erfolgte eine vollständige Überholung mit präventivem Austausch der nach unserem Reparaturstandard vorgesehenen Bauteile. Die Aussage bezieht sich auf den festgelegten Überholungsumfang. Sie bedeutet nicht, dass buchstäblich jedes elektronische und mechanische Einzelteil des Geräts ersetzt wurde.

Der zusätzliche Befund an der Leistungsendstufe machte es sinnvoll, den Zustand des gesamten Moduls einzubeziehen. Ein neuer Lüfter stellt die Kühlung wieder her, beseitigt aber nicht automatisch jede bereits vorhandene Alterungserscheinung. Daher betrachten wir bei einer solchen Instandsetzung Fehlerursache, mögliche Begleiterscheinungen und den dokumentierten Reparaturumfang gemeinsam.

Eine positionsgenaue Liste der ausgetauschten elektronischen Bauteile liegt für diesen Beitrag nicht vor. Deshalb nennen wir keine unbestätigten IGBT-, IPM-, Platinen- oder Kondensatorbezeichnungen und behaupten keinen Austausch bestimmter Baugruppen. Die bestätigten Arbeiten sind die vollständige Überholung, die Erneuerung beider Lüfter und der präventive Bauteilaustausch nach Standard.

Dokumentation am Testplatz

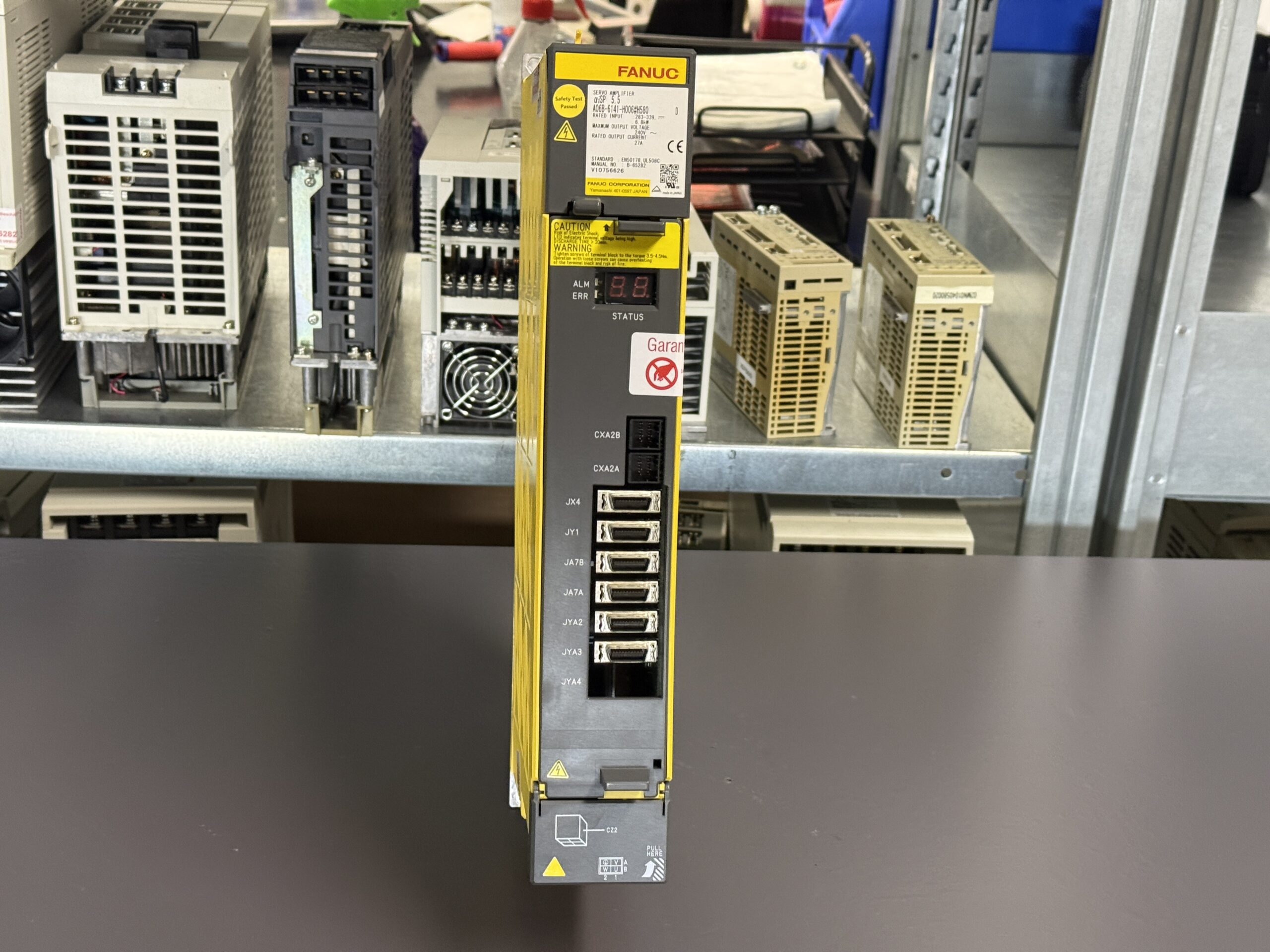

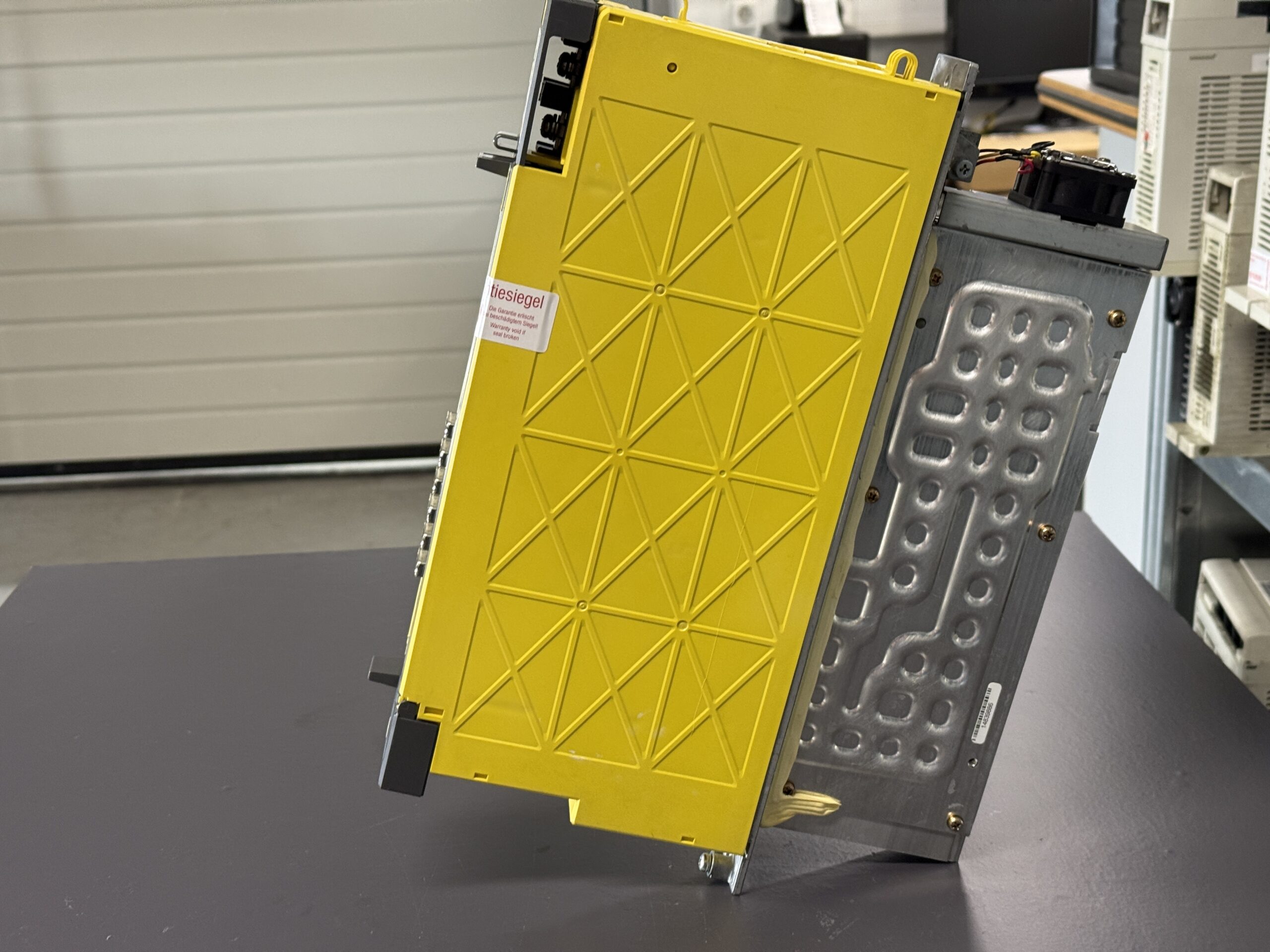

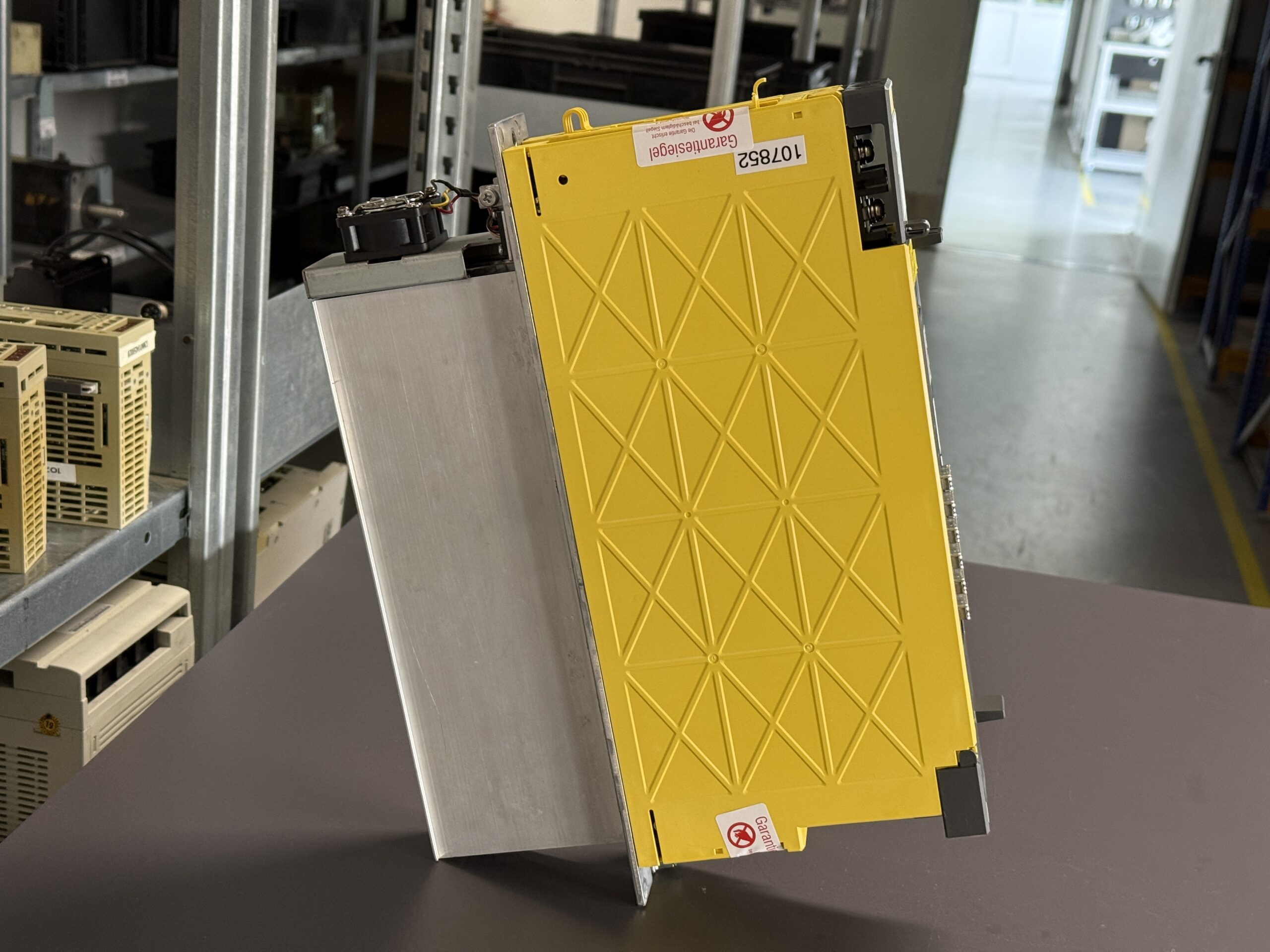

Das mitgelieferte Video zeigt das Modul im angeschlossenen Prüfaufbau zusammen mit FANUC-Steuerungs- und Motorentechnik. Damit lässt sich der Testplatz als Teil der Reparaturdokumentation darstellen. Die zusätzlichen Aufnahmen zeigen das überholte Gerät aus mehreren Blickwinkeln.

Aus einer Videoaufnahme allein lassen sich jedoch keine vollständigen Lastprofile oder Langzeitergebnisse ablesen. Für diesen Fall wurden weder eine genaue Testdauer noch Messwerte, Belastungsstufen oder ein abschließendes Prüfprotokoll übermittelt. Wir geben deshalb keine erfundenen Betriebsstunden, Prüfdrehzahlen oder Temperaturwerte an. Auch ein erfolgreicher Wiedereinbau beim Kunden ist damit noch nicht bestätigt.

Was Betreiber aus diesem Fall mitnehmen können

Lüfter und freie Luftwege verdienen bei der Wartung die gleiche Aufmerksamkeit wie elektrische Anschlüsse. Eine beginnende Auffälligkeit sollte untersucht werden, bevor sich daraus ein dauerhafter Ausfall entwickelt. Die genaue Fehlermeldung am Gerät und an der CNC hilft dabei, den betroffenen Bereich einzugrenzen.

Für eine Reparaturanfrage sind Fotos des vollständigen Typenschilds, der Geräteanzeige und der Steuerungsmeldung besonders hilfreich. Auch die Frage, ob der Fehler direkt nach dem Einschalten oder erst im warmen Zustand auftritt, kann die Diagnose unterstützen. Arbeiten im geöffneten Antrieb gehören in die Hände qualifizierter Fachkräfte. Die auf dem Gerät angegebenen Entladezeiten und die Prüfung der Spannungsfreiheit sind zu beachten.

Dieser Reparaturfall zeigt, warum eine Lüftermeldung Anlass sein kann, ein gealtertes Antriebsmodul umfassender zu untersuchen. Beim FANUC A06B-6141-H006#H580 bestätigte sich der Lüfterausfall. Der ergänzende Befund an der Leistungsendstufe führte zur vollständigen Überholung einschließlich beider Lüfter und des präventiven Bauteilaustauschs.

Preis, Lieferzeit und weitere Informationen

Preis und Lieferzeit für die Reparatur des FANUC A06B-6141-H006#H580 αiSP 5.5 können Sie bei uns anfragen.

Weitere Informationen zu unseren Reparaturen von FANUC Servo- und Spindeldrives finden Sie im Servicebereich.

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer FANUC-Antriebstechnik oder einem konkreten Fehlerfall haben. Unser Team unterstützt Sie bei der technischen Einschätzung, Reparatur und Prüfung Ihres Geräts.

Technische Spezifikationen

Merkmal	Technische Information
Hersteller	FANUC
Modell / Bestellnummer	A06B-6141-H006#H580
Alternative Suchschreibweise	A06B6141H006H580
Baugröße laut Typenschild	αiSP 5.5
Geräteart	Spindelverstärker; Typenschild-Oberbegriff SERVO AMPLIFIER
Ausführung laut B-65282EN/06	TYPE A, ein Spindelsensoreingang
Leistungseingang laut Typenschild	283–339 V DC; 6,8 kW Nenneingangsleistung
Maximale Ausgangsspannung	240 V AC
Nennausgangsstrom	27 A
Kühlung im Reparaturfall	Zwei Lüfter, beide ersetzt
Typenschildstand	Kennbuchstabe D
Steuerungsumgebung	FANUC; genauer CNC-Typ und Maschine nicht sicher belegt
Handbuch auf Typenschild	B-65282
Rechercheunterlagen	B-65282EN/06; B-65285EN/03, Spindelabschnitt

Einsatzumgebung und kompatible Geräte

Einsatz im FANUC-αi-Spindelantriebssystem von CNC-Werkzeugmaschinen. Das genaue Maschinenmodell dieses Falls ist nicht belegt. „SPDL-2“ dokumentiert die Zuordnung der Fehlermeldung zur zweiten Spindel, nicht eine zweite Achse innerhalb des Verstärkers. Vor einem Austausch sind vollständige Bestellnummer einschließlich #H580, Hardware- und Softwarestand, Motorausführung, Rückführung und Parametersatz zu prüfen. Eine pauschale Austauschbarkeit mit A06B-6142 oder einem HV-Modell wird nicht zugesichert.

Funktionsbeschreibung

Das Modul übernimmt die leistungselektronische Ansteuerung des Spindelmotors aus dem DC-Zwischenkreis. Die CNC gibt den Betriebsauftrag vor; Rückführsignale bilden die Grundlage der Regelung. Steuerungsteil und Leistungsbereich erfüllen unterschiedliche Aufgaben und benötigen zuverlässige Kühlung. Die interne Überwachung meldet erkannte Störungen am Modul und an die CNC. Die Bezeichnung SERVO AMPLIFIER auf dem Gehäuse ersetzt dabei nicht die genauere Zuordnung αiSP.

Bestandteile

Die Tabelle beschreibt den belegten Hauptaufbau, keine vollständige Ersatzteilstückliste. Eine separate Platinenaufnahme oder Bestückungsliste liegt nicht vor.

Baugruppe	Bezeichnung auf Platine oder Modul	Menge	Funktion	Hinweise zur Prüfung oder Reparatur
Gesamtmodul	A06B-6141-H006#H580, αiSP 5.5	1	Spindelantrieb	Vollständig überholt
Lüfter	Einzelne Teilenummern nicht dokumentiert	2	Kühlung	Beide ersetzt; ein Defekt ausdrücklich bestätigt
Leistungsendstufe	Einzelbezeichnung nicht belegt	Nicht dokumentiert	Leistungsumsetzung für den Motor	Alterungserscheinungen laut Werkstatt; keine erfundene IGBT-/IPM-Nummer
Steuerungselektronik	Einzelbezeichnung nicht belegt	Nicht dokumentiert	Regelung, Kommunikation und Überwachung	Interner Lüfterfehler über Alarm 56
Kühlkörper	Ohne ablesbare Bestellnummer	1 sichtbar	Wärmeabgabe	Freie Kühlwege berücksichtigen
Frontanzeige	STATUS, ALM, ERR	1	Zustands- und Alarmanzeige	Foto dokumentiert 56

Alarmmeldungen und Troubleshooting

Auswahl aus dem αi-Spindelabschnitt B-65285EN/03, Kapitel 2.1.2 und 3.4. Keine Servoachsen- oder Netzteilcodes. Die Anzeige an der CNC kann je nach Steuerung abweichen. Nur 56 beziehungsweise die fotografierte 9056 sind in diesem Fall dokumentiert. Englischsprachige Kurzbeschreibungen in dieser Tabelle sind redaktionelle Zusammenfassungen; die vollständigen Originalbezeichnungen stehen in der verlinkten Alarmliste. [1]

Code	Englische Kurzbeschreibung	Technische Bedeutung	Mögliche Ursache	Prüfung / Maßnahme, zusammengefasst
01	Motor overheating	Motor zu warm	Kühlung/Last	Motorkühlung prüfen
02	Speed tracking fault	Drehzahlabweichung	Last/Parameter	Last und Parameter prüfen
03	DC fuse fault	Zwischenkreissicherung	Kurzschluss	Motorleitung und Modul prüfen
06	Thermal sensor fault	Temperaturmessung gestört	Sensor/Kabel	Geberleitung prüfen
07	Overspeed	Überdrehzahl	Ablauf/Modul	Sequenz prüfen
12	Power-module protection	Überstrom/IPM-Störung	Kurzschluss/Kühlung	Motor, Verkabelung und Kühlung prüfen
18	Program checksum fault	Programmprüfung fehlerhaft	Elektronik	Steuerplatine/Modul ersetzen
24	Serial data fault	Datenübertragung gestört	Störung/Kabel	Leitungsführung prüfen
56	Internal cooling fan stopped	Interner Lüfter steht	Lüfter/Steckverbindung	Platinensitz prüfen; Lüfter/Modul ersetzen
88	Heatsink fan failure	Kühlkörperlüfter steht	Lüfter	Kühlkörperlüfter ersetzen

Diagnosehinweise zum Hauptfehler

Geräteanzeige: 56 mit ALM. Maschinenanzeige: „9056 SPDL-2: LUEFTER LOGIKTEIL AUSFALL“. Keine weiteren Untercodes oder gespeicherten Messwerte übermittelt. Die genaue Originalbezeichnung des Hauptalarms lautet „Internal cooling fan stopped“.

Das Handbuch nennt neben dem internen Lüfter auch eine unvollständig eingesetzte Steuerplatine beziehungsweise die Verbindung zum Leistungsteil als Prüfansatz. Das ist eine allgemeine Diagnosemöglichkeit, kein zusätzlicher Befund an diesem Gerät. Hier bestätigte die Werkstatt einen defekten Lüfter. Alarm 88 ist davon abzugrenzen. Die Alterungserscheinungen an der Leistungsendstufe wurden gesondert festgestellt und nicht aus Alarm 56 abgeleitet. [1]

Präventive Maßnahmen

Regelmäßig Zustand der Lüfter, Geräuschentwicklung, Luftwege und Verschmutzung beurteilen. Bei sporadischen Meldungen die komplette Anzeige und den Betriebszustand festhalten. Wartung und Ersatzteilwahl an Geräteausführung, Umgebung und Betriebsbedingungen ausrichten. Keine pauschale Wechselfrist aus diesem Einzelfall ableiten. Schutzfunktionen nicht überbrücken. Eingriffe nur nach fachgerechter Freischaltung, ausreichender Entladung und Feststellung der
