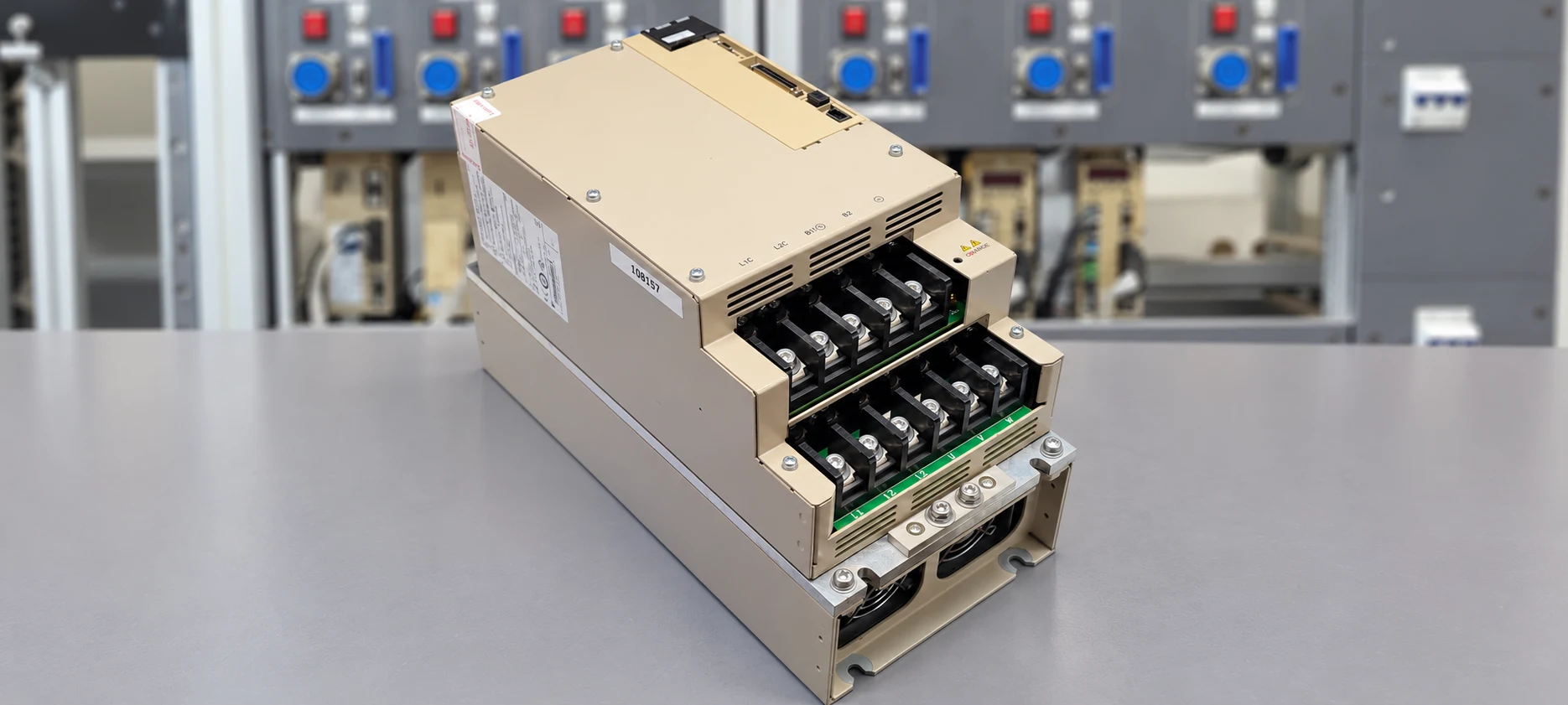

Alarm A.100, eine defekte Leistungsendstufe und kaum noch drehende Lüfter: Dieser Yaskawa Servopack SGDV-550A01A002000 wurde bei industrypart untersucht, repariert und komplett präventiv überholt. Nach der Instandsetzung und gründlichen Reinigung folgte der Test mit einem Motor.

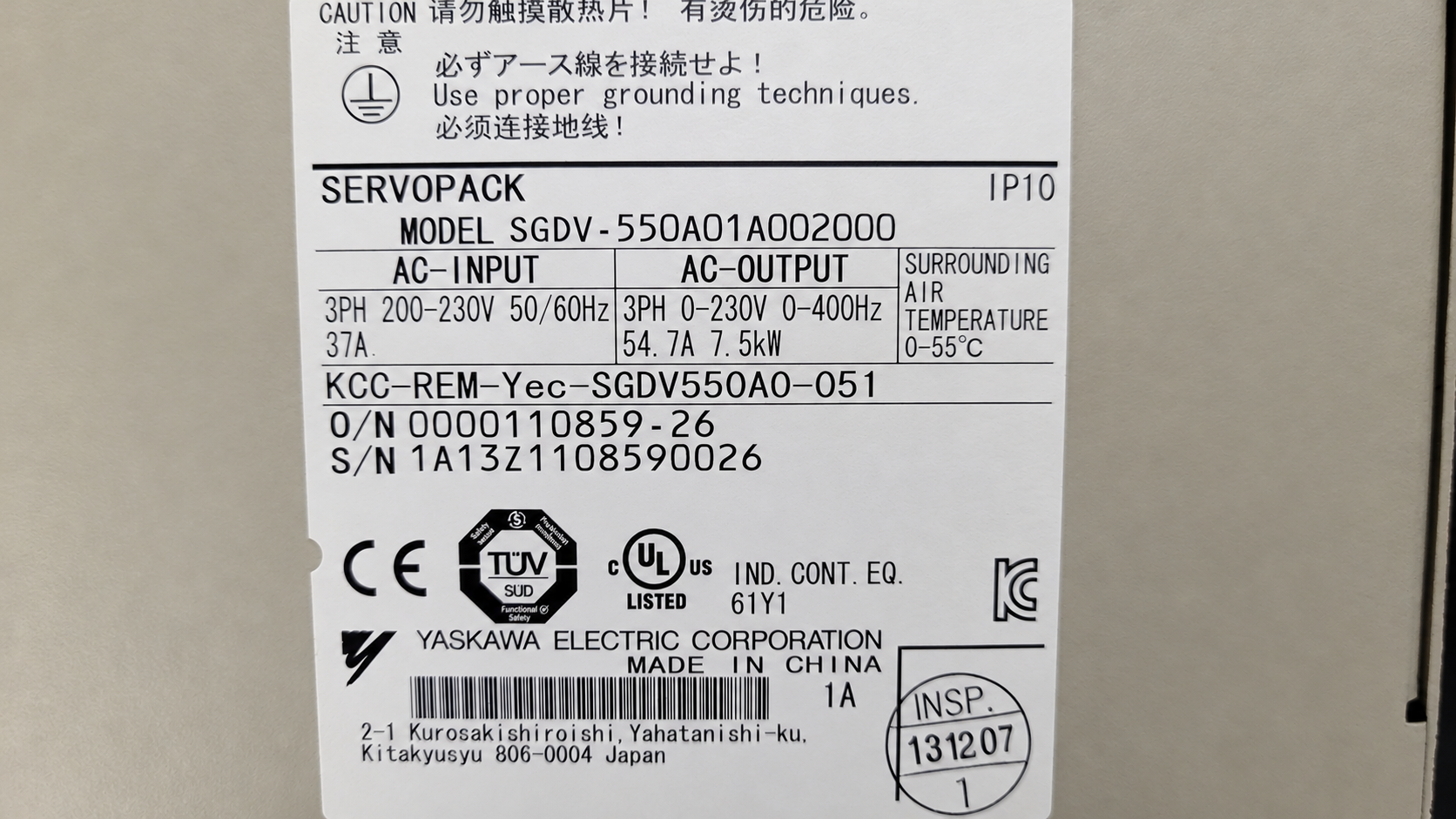

Gerätedaten laut Typenschild

Eingangsmeldung: A.100

Das Gerät kam mit dem Alarm A.100 zu uns. Die Herstellerunterlage ordnet diesen Code einem Überstrom durch den IGBT oder einer Überhitzung des Kühlkörpers zu. Die Anzeige grenzt die Fehlersuche ein, benennt aber noch nicht das tatsächlich defekte Bauteil.

Werkstattbefund: Endstufe und Ansteuerung beschädigt

Bei unserer Untersuchung stellten wir defekte Transistormodule in der Leistungsendstufe fest. Zusätzlich waren mehrere Halbleiter in deren Ansteuerung beschädigt. Die Reparatur musste deshalb sowohl die Leistungsmodule als auch die betroffenen Teile der Ansteuerung umfassen.

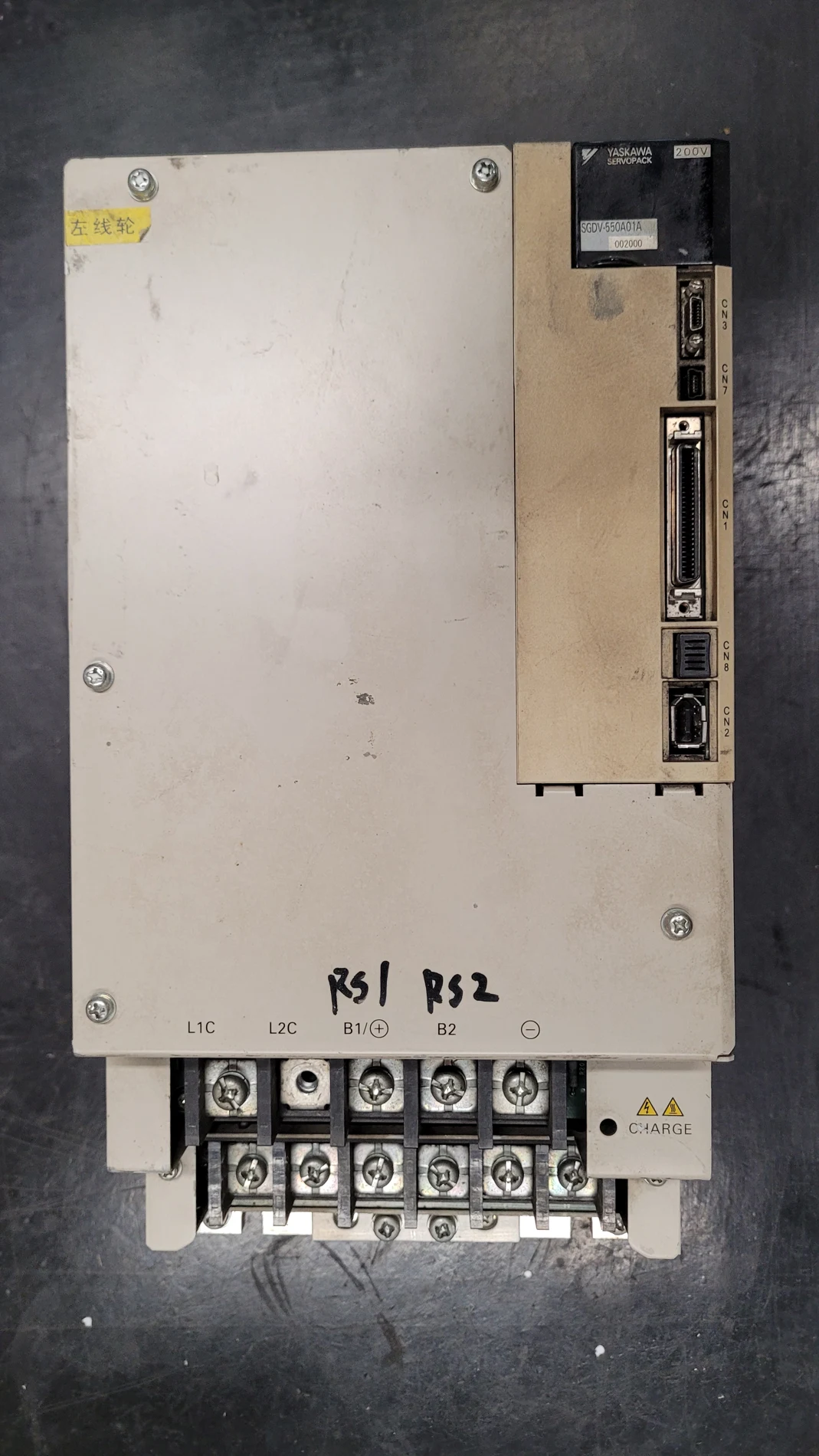

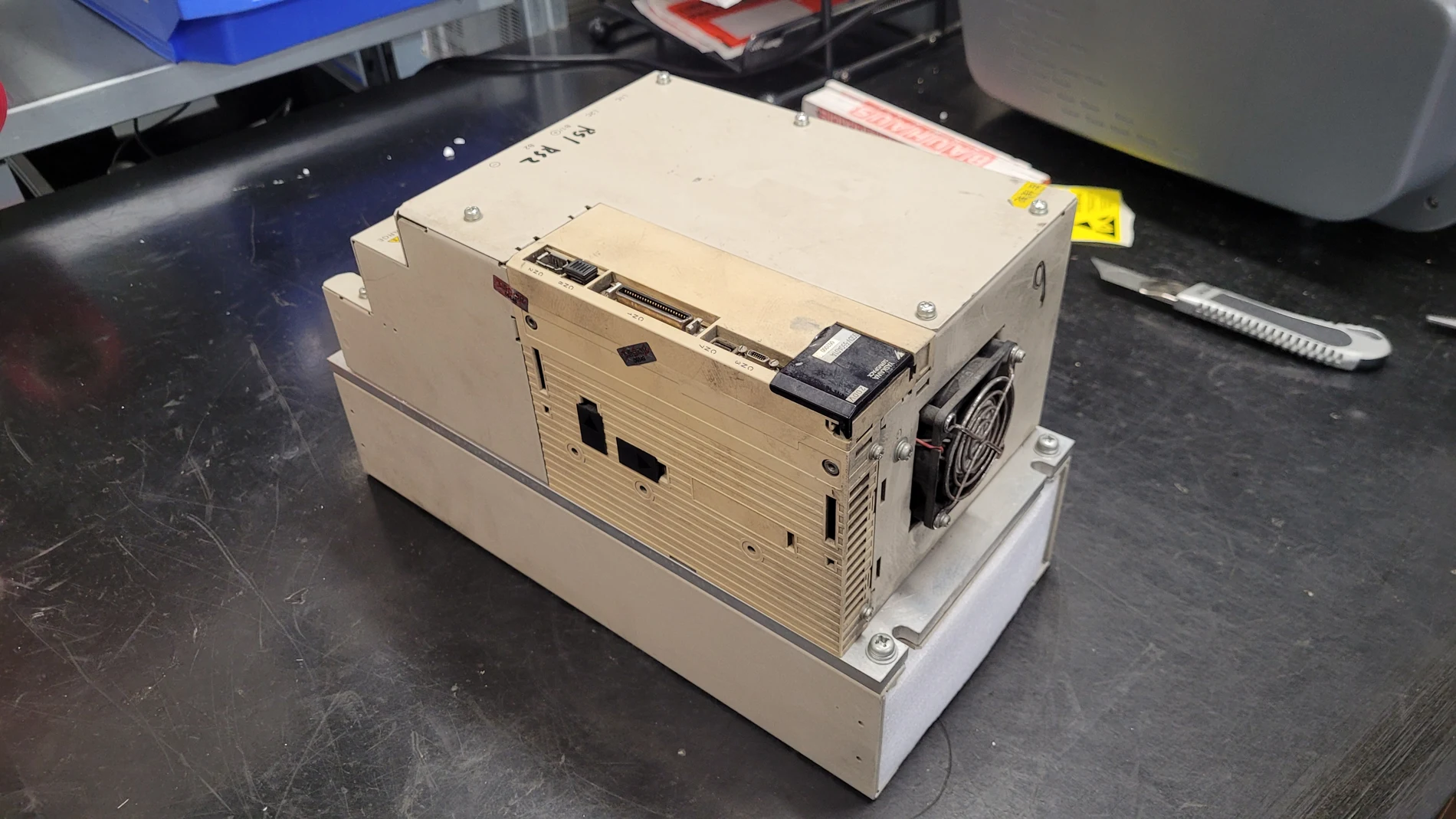

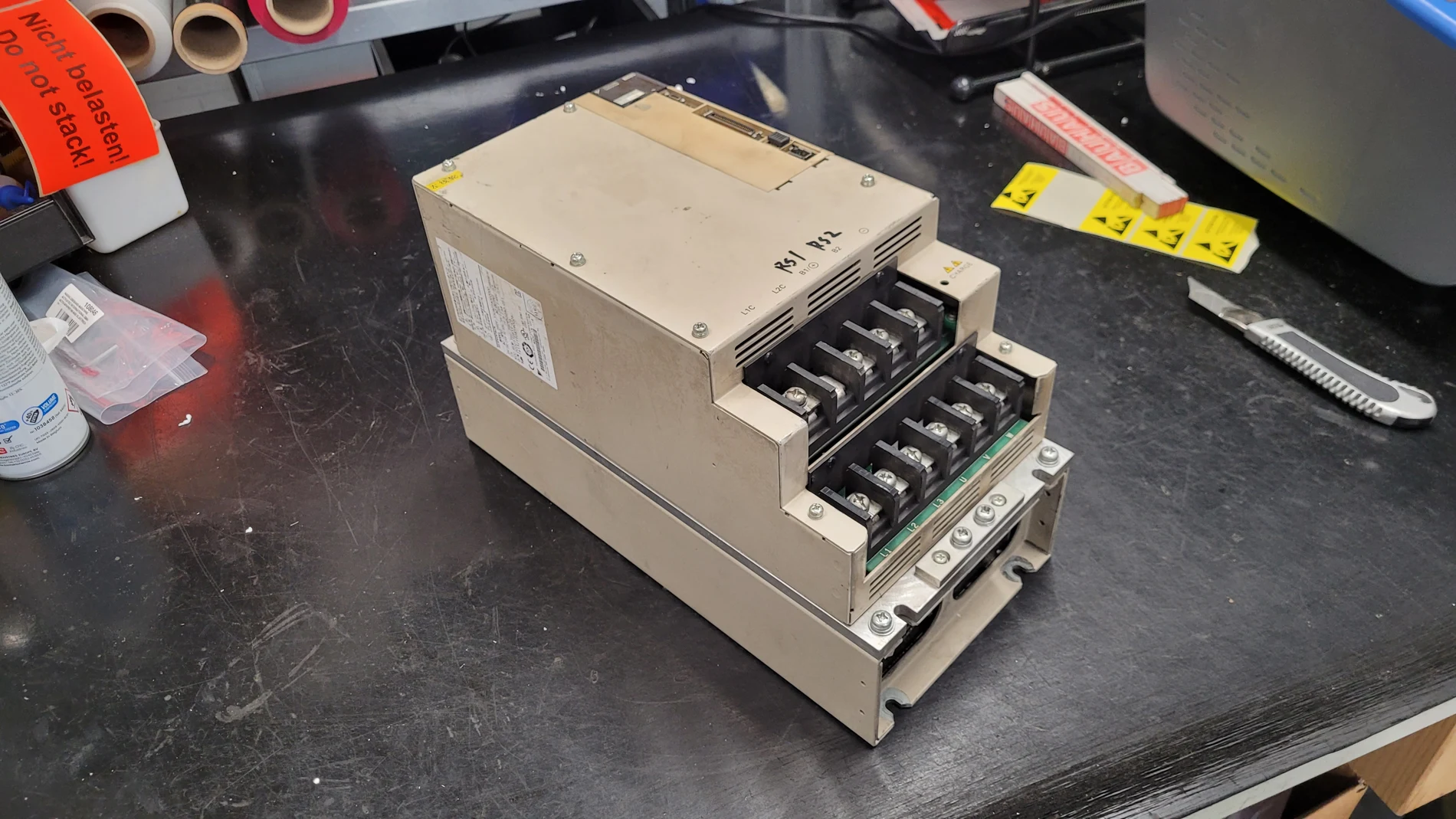

Verschmutzung und eingeschränkte Kühlung

Das Gerät war verschmutzt. Auch an den Lüftern hatten sich Ablagerungen angesammelt; sie drehten sich kaum noch. Nach unserer Werkstattbewertung hatte die unzureichende Kühlung den Elektronikschaden begünstigt. Eine genaue Temperatur oder ein zeitlicher Schadensverlauf lässt sich aus den vorliegenden Angaben nicht ableiten.

Der Zusammenhang ist für die Instandhaltung wichtig: Saubere Luftwege und funktionierende Lüfter gehören ebenso zur Prüfung wie die Elektronik. Bei einem bereits vorhandenen Endstufenschaden genügt eine Reinigung allein nicht.

Komplette Überholung und Test mit Motor

Wir haben die Leistungsendstufe einschließlich der betroffenen Ansteuerung repariert und das Gerät komplett überholt. Dabei wurden die Bauteile präventiv ersetzt, die im Rahmen unserer Standardüberholung für dieses Gerät vorgesehen sind. Die Lüfter wurden erneuert und der Servopack gründlich gereinigt.

Anschließend wurde das Gerät mit einem Motor getestet. Die nachfolgende Aufnahme dokumentiert diesen Test nach der Reparatur. Ein Last- oder Dauertest wird damit nicht behauptet.

Auswahl relevanter Alarme

In diesem Fall wurde ausschließlich A.100 gemeldet. Die weiteren Codes sind allgemeine Sigma-V-Referenzen und keine zusätzlich an diesem Gerät festgestellten Alarmanzeigen.

Yaskawa Sigma-V User’s Manual, SIEP S800000 45, section 10.1, pp. 10-3 and 10-10. Abgeglichen mit dem bereitgestellten deutschen Auszug „Alarm Liste – Deutsch-14“, Seiten 10-3 und 10-10.

Motortest nach der Reparatur

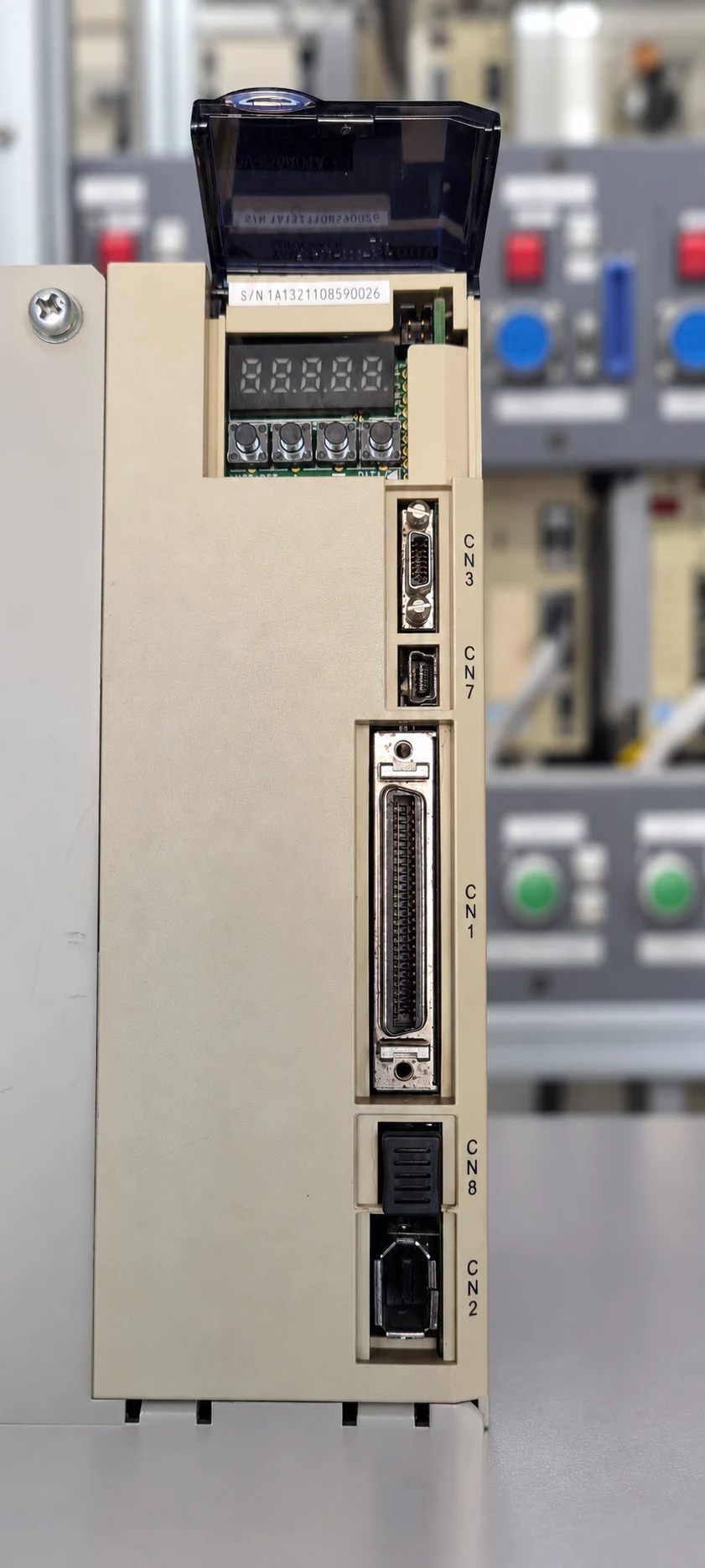

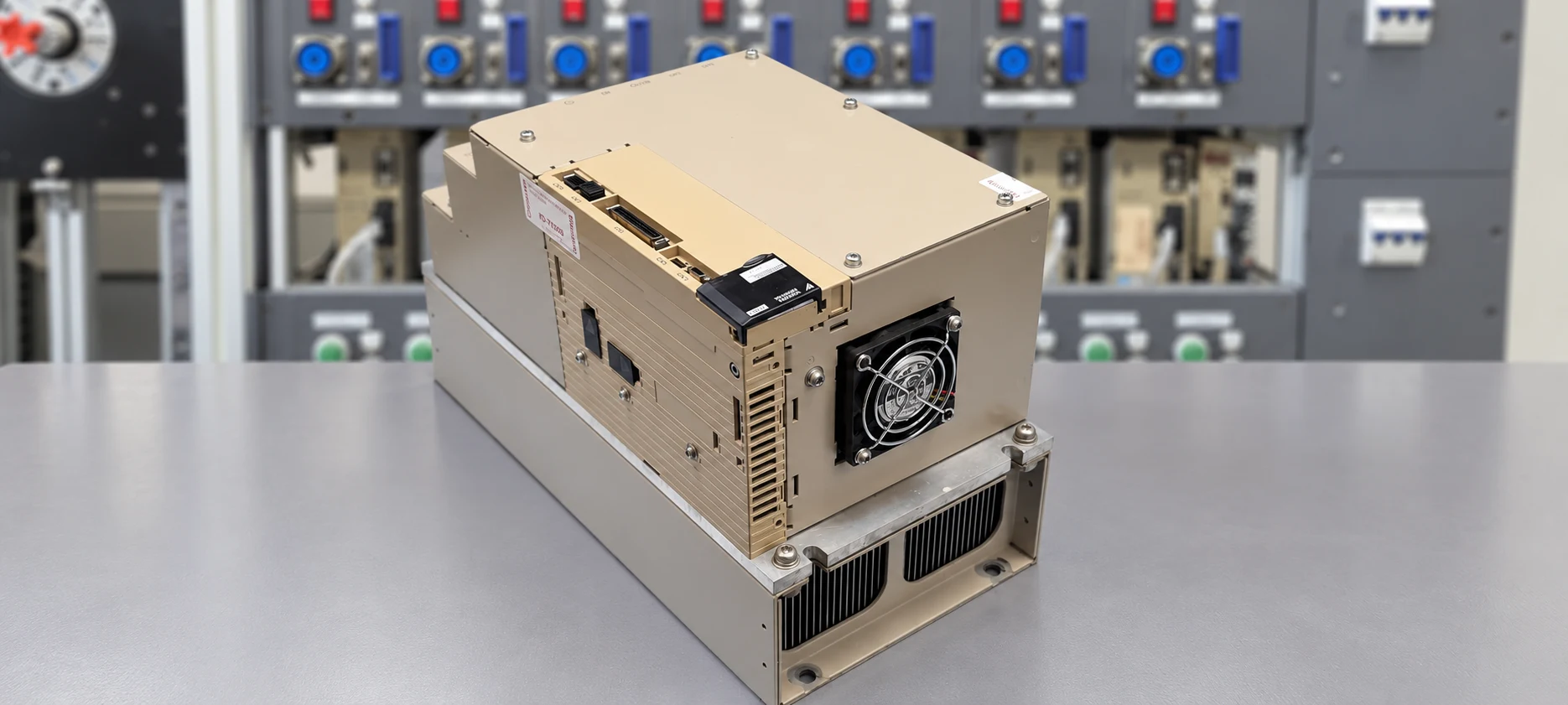

Bilder zum Reparaturfall

Reparaturanfrage

Senden Sie uns die vollständige Modellbezeichnung, ein Typenschildfoto, die Alarmanzeige und eine Beschreibung des Auftretens. industrypart unterstützt Sie mit der Diagnose, Reparatur und präventiven Überholung industrieller Antriebselektronik.
