19.06.2025 von Viktor Siebert
Der Fall SGDM-50ADAY457 – Wie wir einen Kunden vor einem teuren Fehler bewahrt haben
Vor einigen Wochen kam ein verunsicherter Kunde auf uns zu. Sein Yaskawa Servopack SGDM-50ADAY457 war ausgefallen und trotz mehrfacher Reparaturversuche in einer anderen Werkstatt wollte das Gerät einfach nicht wieder funktionieren. Der dortige Dienstleister griff schließlich zu einer Notlösung: Er besorgte dem Kunden ein Ersatzgerät – angeblich neu, direkt aus China.
Ein vermeintlich neues Gerät – und doch ein Reinfall
Doch kaum wurde das “neue” Gerät eingebaut, zeigten sich massive Probleme. Es ließ sich nicht parametrisieren, warf kryptische Fehlermeldungen aus und ließ sich nicht sauber in die Maschinensteuerung integrieren. Die Produktion stand erneut still.

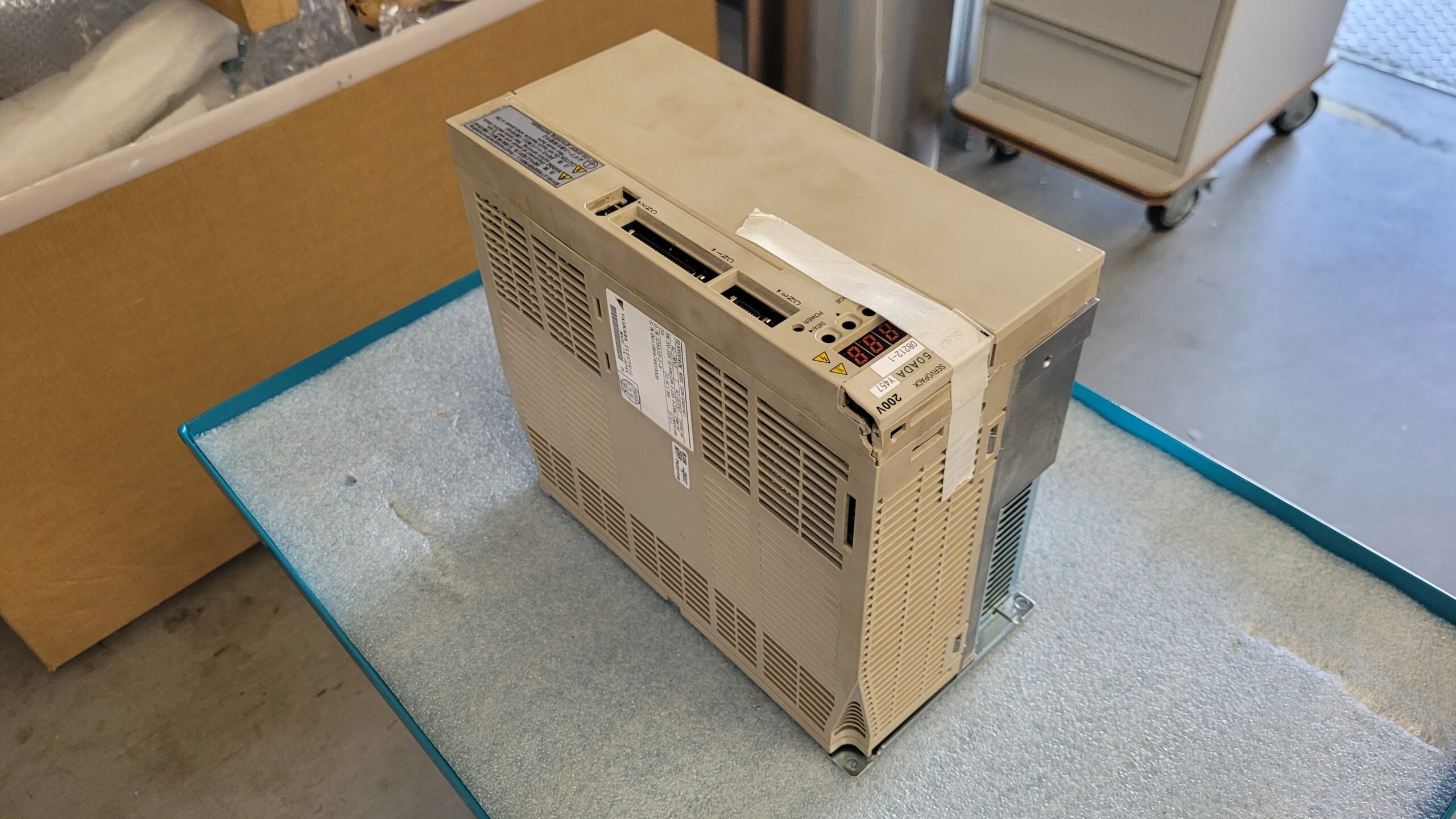

In seiner Verzweiflung brachte der Kunde beide Geräte zu uns – das ursprüngliche Servopack und das vermeintlich neue Ersatzgerät. Bereits nach wenigen Minuten konnte unser Werkstattleiter Entwarnung geben – zumindest was die Fehlersuche anging.
Ein Etikettenschwindel aus Fernost
Wir stellten fest, dass das Ersatzgerät zwar äußerlich identisch aussah, intern jedoch ein völlig anderes Modell war. Die Typenschilder waren umgelabelt, das Innenleben entsprach nicht dem Original. Solche Fälle sind uns nicht fremd: Aufgearbeitete und umgelabelte Geräte aus China werden häufig als “Neuware” verkauft – auch von vermeintlich professionellen Reparaturdienstleistern, die nicht erkennen, was sie da eigentlich beschaffen.
Warum das Gerät nie funktionieren konnte
Dank unserer umfassenden internen Datenbank – bestehend aus tausenden Fotos, Videos und Schaltplänen – konnten wir das Originalgerät eindeutig identifizieren und mit dem Fake vergleichen. Die Unterschiede waren gravierend: falsche Platinen, inkompatible Softwarestände und andere Leistungsmerkmale. Kein Wunder, dass weder die Parameter funktionierten noch der Betrieb stabil lief.
Der eigentliche Schaden: Totrepariert statt gezielt instandgesetzt
Was uns besonders ärgerte: Das Originalgerät hätte mit einem gezielten Eingriff durchaus repariert werden können. Doch in der Fremdwerkstatt wurde es “totrepariert”: falsche Bauteile eingelötet, Leiterbahnen beschädigt, ICs ausgelötet und schlicht vergessen. Am Ende mussten wir die gesamte Leistungsplatine austauschen – ein aufwendiger, aber machbarer Schritt.
Die Rettung kam mit der richtigen Diagnose

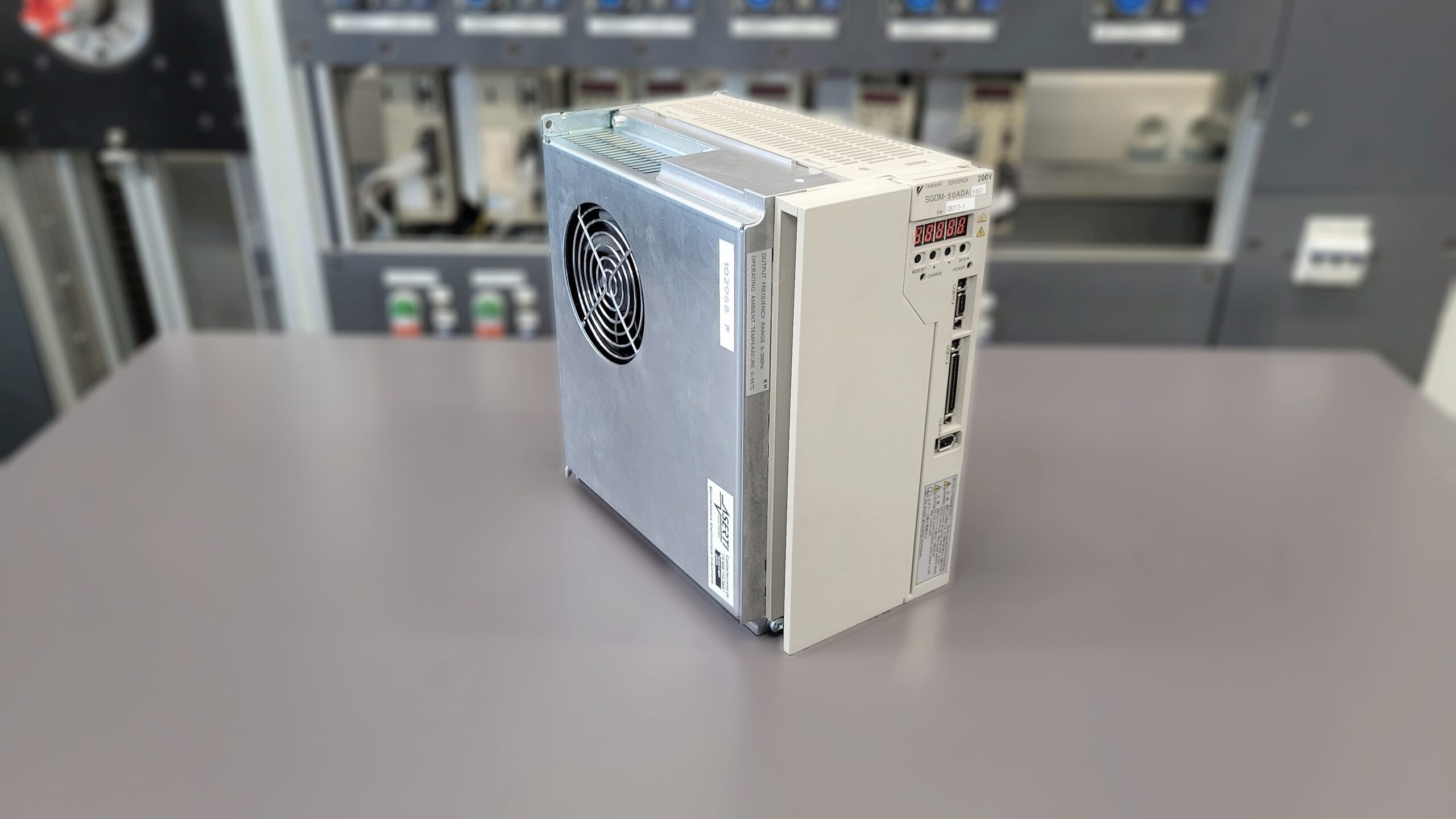

Wir führten die komplette Instandsetzung in weniger als einer Woche durch. Der Kunde war dankbar – nicht nur für die schnelle Umsetzung, sondern vor allem für die fachliche Kompetenz und Transparenz. Der Schaden wurde so weit wie möglich begrenzt. Das fehlerhafte Ersatzgerät konnte er sogar zurückgeben und den Kaufpreis von rund 3.000 Euro erstattet bekommen.
Fazit: Qualität, Erfahrung und Ehrlichkeit zahlen sich aus
In Zeiten, in denen immer mehr vermeintliche Experten ohne tiefes Fachwissen an komplexer Antriebselektronik herumbasteln, ist Vorsicht geboten. Gerade bei Marken wie Yaskawa, mit hochentwickelter Steuer- und Leistungselektronik, kann falscher Umgang schnell zu Totalausfällen führen.
Wir bei Industrypart GmbH setzen auf transparente Diagnostik, belegbare Reparaturhistorien und echte Fachkompetenz – unterstützt durch eigene Datenbanken und jahrzehntelange Erfahrung. Dieser Fall zeigt erneut: Wer billig kauft oder auf die falschen Dienstleister setzt, zahlt am Ende doppelt – in Geld, Nerven und Produktionsausfall.
Weitere Informationen wie Preis, Lieferzeit zum:

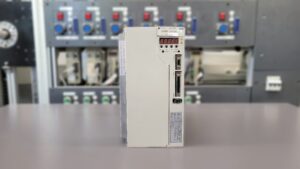

Yaskawa Servopack SGDM-50ADAY457
Mehr Informationen zu unserer Yaskawa-Reparaturkompetenz finden Sie hier: Yaskawa Sigma II Reparatur bei Industrypart
Ähnliche Modelle, die wir regelmäßig reparieren:
SGDM-50ADA
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Yaskawa-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

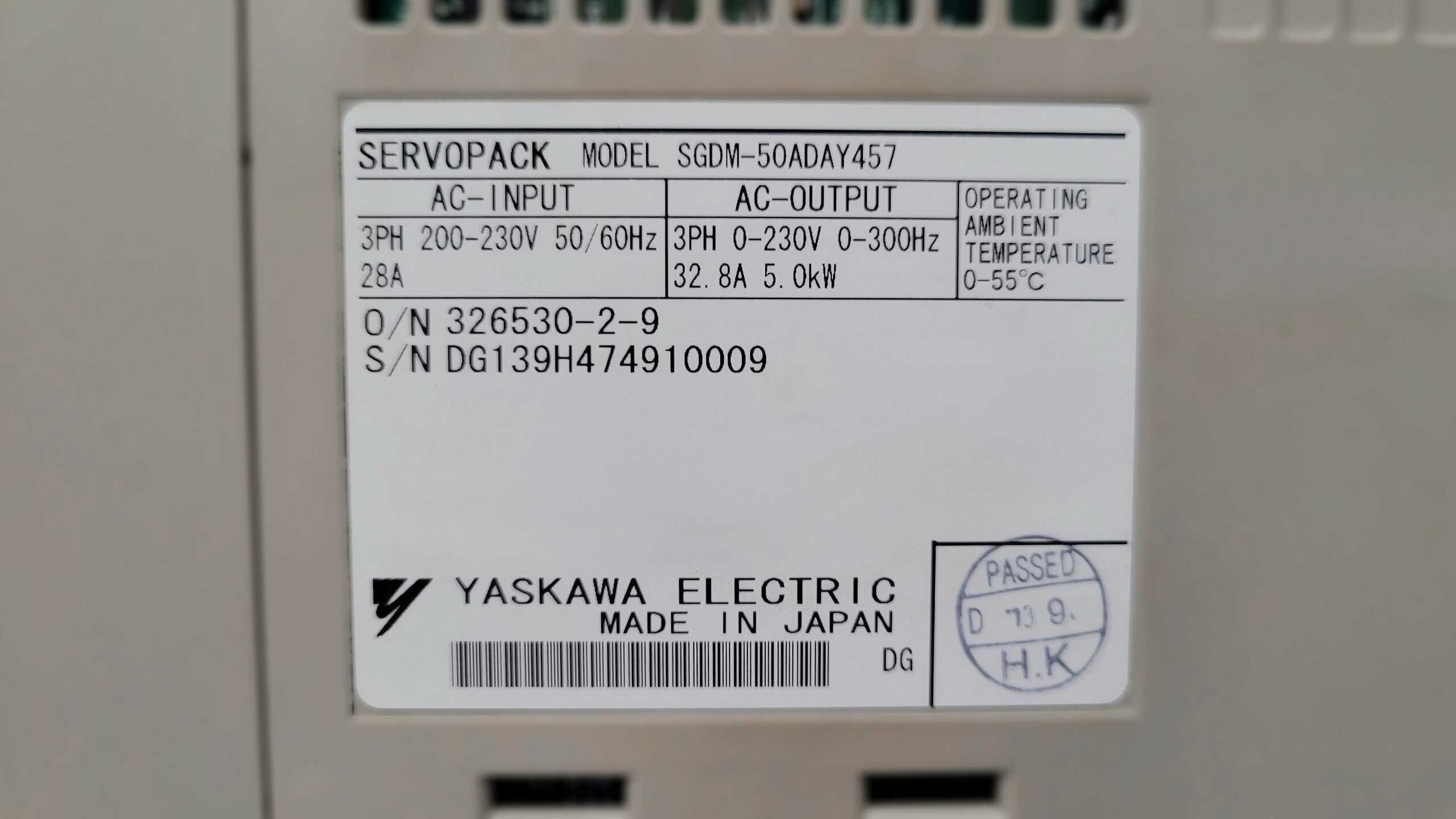

Gerätedaten (elektrisch & physikalisch)
| Parameter | Wert |
|---|
| Modell | SGDM-50ADAY457 |
| Eingangsleistung | 3-phasig, 200–230 V, 50/60 Hz, 28 A |
| Ausgangsleistung | 3-phasig, 0–230 V, 0–300 Hz, 32.8 A |
| Ausgangsleistung (kW) | 5.0 kW |
| Umgebungstemperatur | 0–55 °C |
| Gewicht | ca. 4.6 kg |
Umgebung & Kompatibilität
Das SGDM-50ADAY457 gehört zur Σ-II Serie und wird typischerweise in folgenden Umgebungen eingesetzt:
- Industrielle Automatisierung: CNC-Maschinen, Verpackungsanlagen, Roboterachsen
- Zusammenarbeit mit Motoren: Kompatibel mit Yaskawa SGMGH- und SGDH-Servomotoren der 5-kW-Klasse
- Montagebedingungen: Schaltschrankmontage, ausreichend belüftet, vibrationsarm
- Zulässige Luftfeuchtigkeit: 20–90 % RH (nicht kondensierend)
Funktionsbeschreibung
Der SGDM-50ADAY457 ist ein digitales AC-Servoverstärker-Modul, das folgende Hauptfunktionen erfüllt:
- Geschwindigkeits-, Positions- und Drehmomentregelung von AC-Servomotoren
- Integrierte Regenerationsschaltung zur Energieableitung
- Selbstdiagnosefunktionen mit Fehlerhistorie
- Kommunikation über Digitale Operatoren (JUSP-OP02A-2) oder per PC-Schnittstelle
- Absolut- und Inkrementalgeber-Unterstützung
- Schutzmechanismen gegen Überspannung, Überhitzung, Kurzschluss etc.
Alarmmeldungen & Troubleshooting (Auswahl)
| Alarmcode | Fehlerbeschreibung | Ursache | Lösung |
|---|
| A.02 | Parameterfehler (EEPROM defekt/inkonsistent) | Stromunterbrechung bei Parameterschreibung | Initialisieren mit Fn005 oder Austausch des Servopacks |
| A.10 | Überstrom oder Kühlkörper überhitzt | Kurzschluss, schlechte Verdrahtung, thermisches Problem | Servopack oder Motorleitung prüfen/ersetzen |
| A.30 | Fehler im Regenerationskreis | Externer Widerstand fehlt oder Verdrahtung fehlerhaft | Externen Widerstand korrekt anschließen oder Servopack ersetzen |
| A.33 | Fehler in Hauptstromversorgungsverkabelung | AC- statt DC-Strom, falsche Parametereinstellung | Stromversorgung prüfen, Parametereinstellung (Pn001) kontrollieren |
| A.51 | Überschreitung der Maximaldrehzahl | Fehler in Encoderverkabelung, EMV-Probleme | Leitung prüfen, Abschirmung verbessern |
| A.71 / A.72 | Überlast (kurzzeitig / dauerhaft) | Last zu hoch oder fehlerhafte Verdrahtung | Lastbedingungen anpassen, Servomotor überprüfen |
| A.81 | Encoder-Backup-Fehler (bei absolutem Encoder) | Batterie leer oder nicht angeschlossen | Batterie prüfen/tauschen, ggf. Encoder ersetzen |
| A.C9 | Kommunikationsfehler zwischen Servopack und Encoder | Leitungsunterbrechung, EMV-Störungen | Leitung ersetzen, Schirmung verbessern |
| A.F1 | Netzphasenunterbrechung | Eine Phase fehlt | Verdrahtung der Netzversorgung prüfen |
