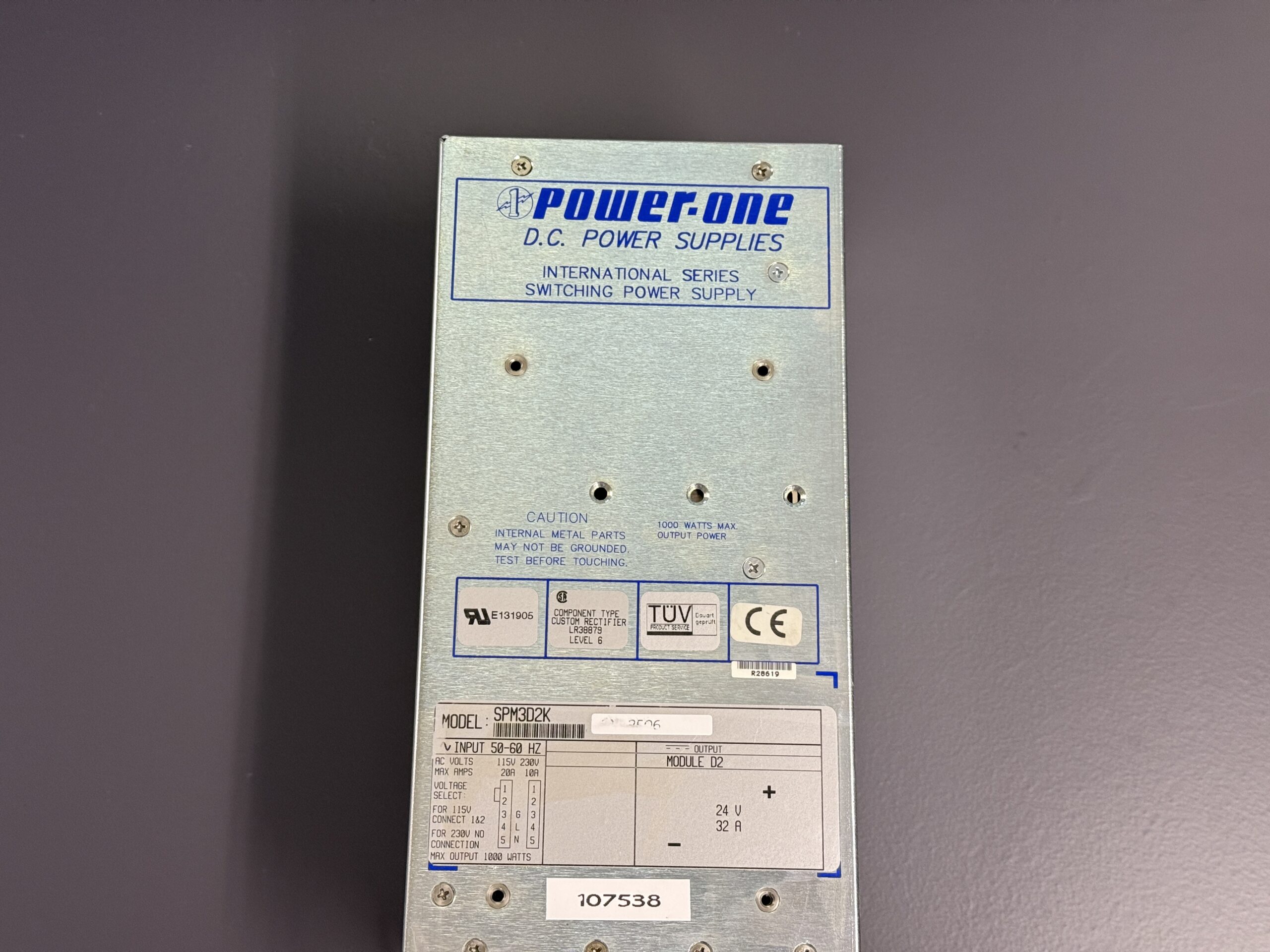

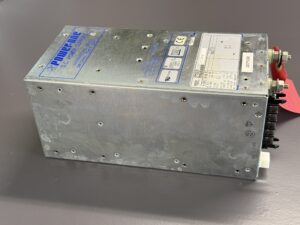

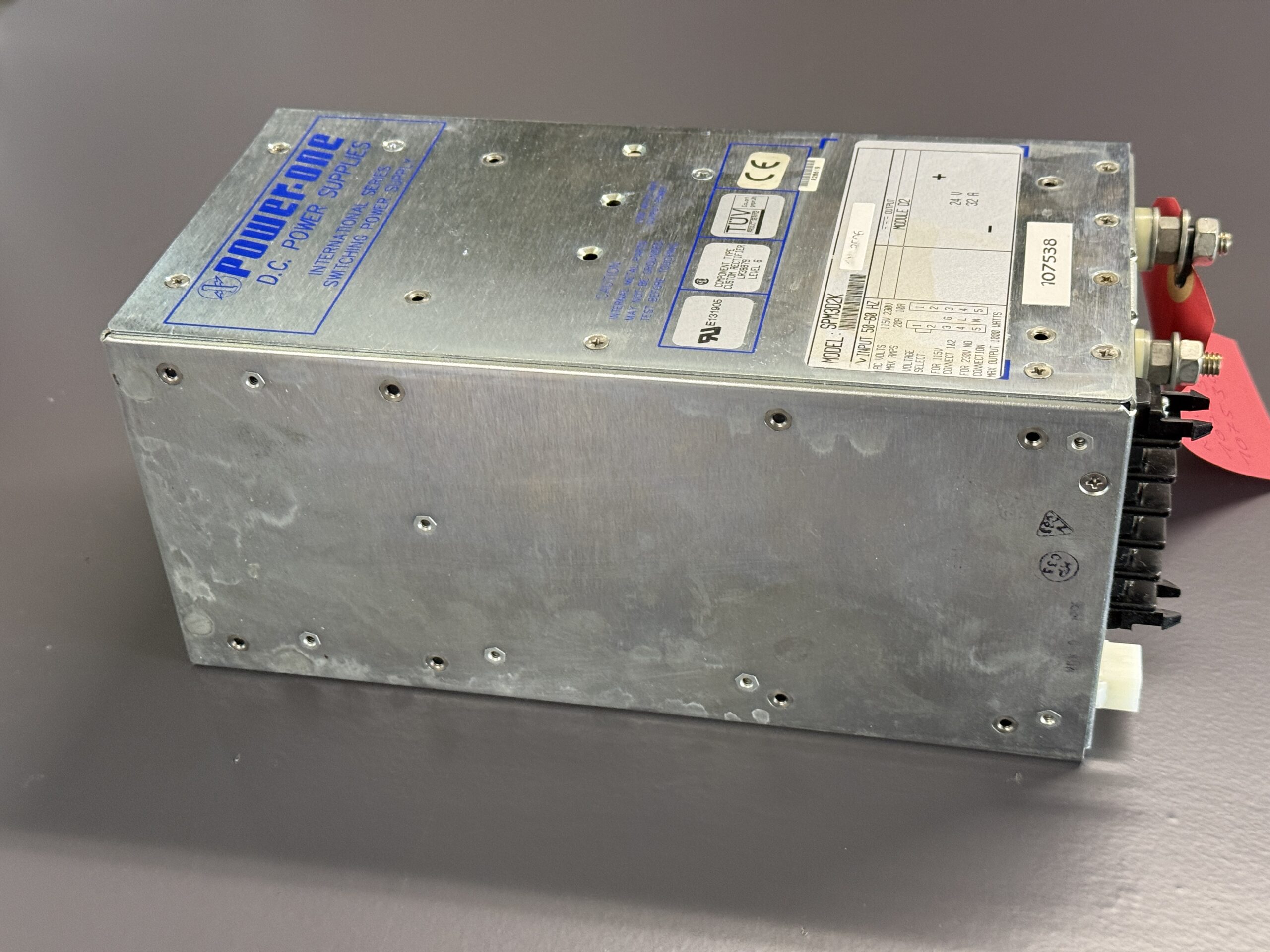

Power-One SPM3D2K Schaltnetzteil. Wenn die 24-Volt-Versorgung unter Last zusammenbricht
Ein unscheinbares Netzteil mit großer Wirkung.

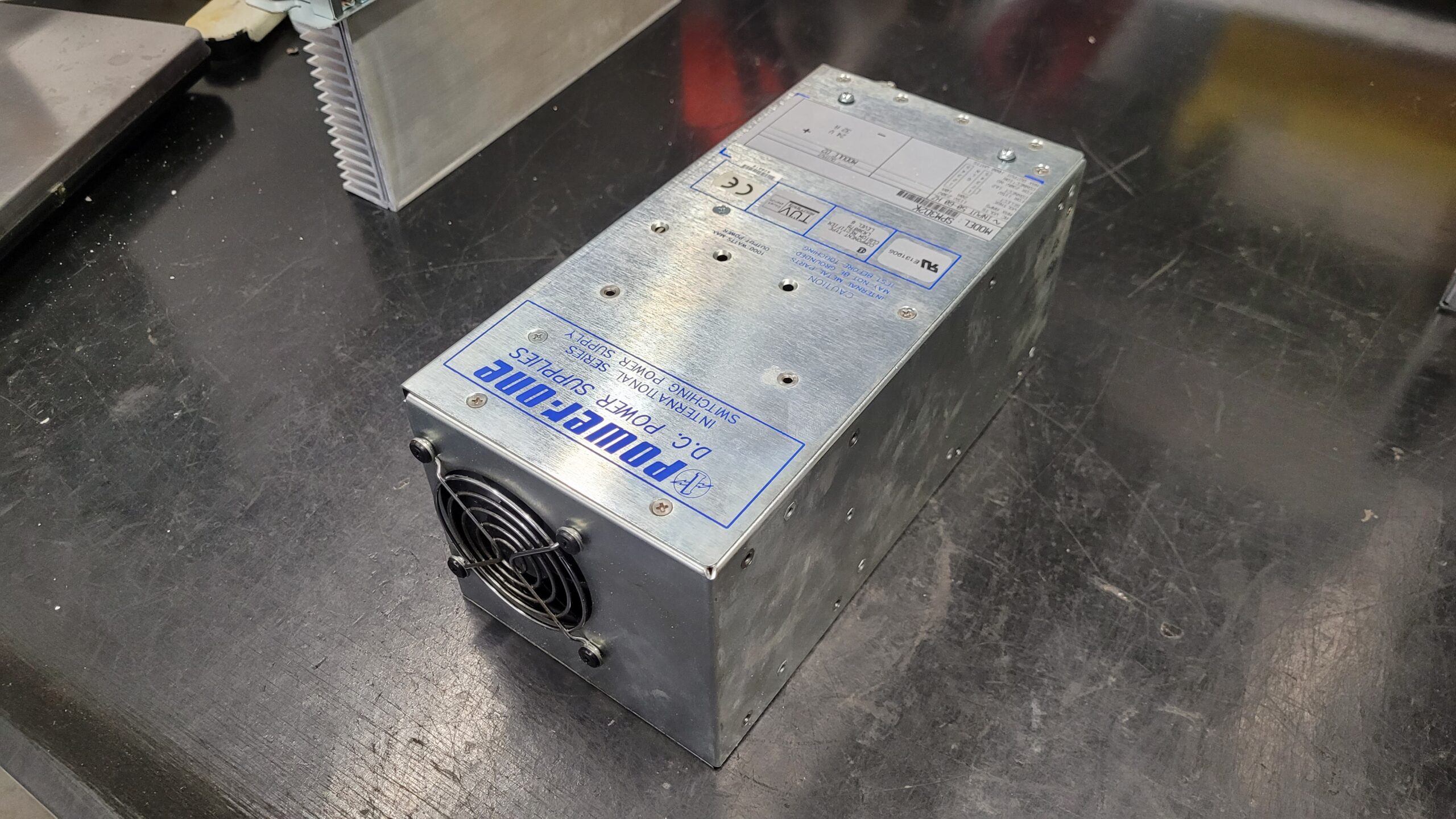

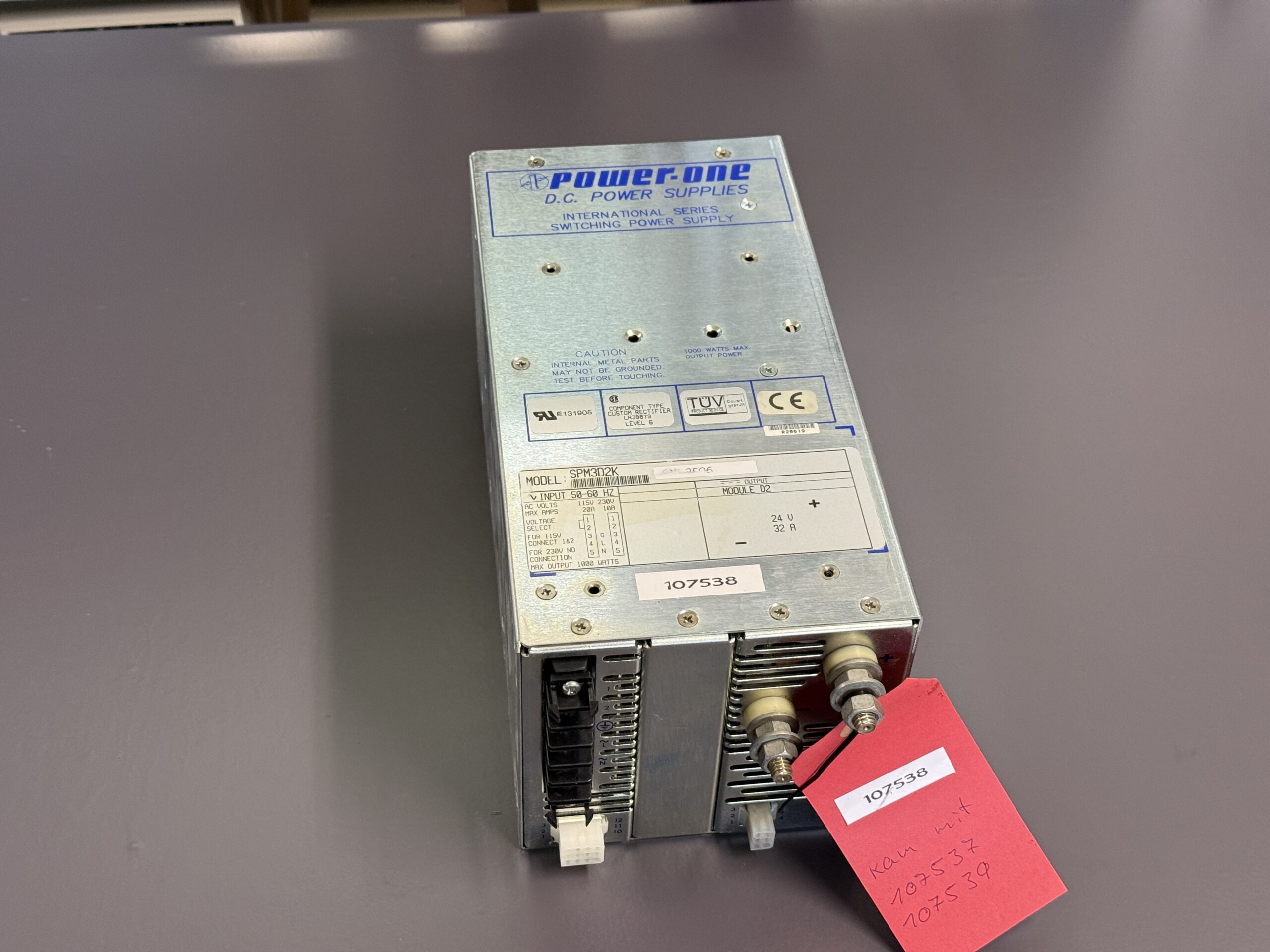

Ein Maschinenstillstand muss nicht immer durch einen Servo Drive oder Frequenzumrichter verursacht werden. Häufig ist es eine vermeintlich einfache Komponente, die den gesamten Produktionsprozess zum Erliegen bringt. Genau so war es bei diesem Reparaturfall eines Power-One SPM3D2K DC Power Supply.
Der Industriekunde meldete einen Fehler, der zunächst schwer nachvollziehbar war. Nach dem Einschalten arbeitete das Netzteil zunächst vollkommen unauffällig. Die Ausgangsspannung von 24 Volt lag stabil an und sämtliche angeschlossenen Baugruppen wurden korrekt versorgt. Erst nach einer gewissen Betriebsdauer und unter steigender Leistungsanforderung brach die Ausgangsspannung plötzlich zusammen. Dadurch kam es zu sporadischen Anlagenstillständen und unvorhersehbaren Produktionsunterbrechungen.
Da sich der Fehler weder unmittelbar nach dem Einschalten noch im Leerlauf zeigte, war bereits bei der Annahme klar, dass es sich um einen temperatur- oder lastabhängigen Defekt handeln musste. Genau diese Fehler gehören in der industriellen Elektronik zu den schwierigsten Reparaturfällen.
Erste Diagnose
Bereits bei der Sichtprüfung fiel auf, dass das Netzteil äußerst hochwertig aufgebaut ist. Das Power-One SPM3D2K besitzt eine aufwendige Schaltnetzteilarchitektur mit zahlreichen Überwachungs- und Schutzfunktionen. Solche Geräte reagieren bereits auf kleinste Unregelmäßigkeiten innerhalb der Spannungsregelung und schalten sich zum Schutz der angeschlossenen Maschine selbstständig ab.
Im Leerlauf arbeitete das Netzteil zunächst vollkommen stabil. Weder Ausgangsspannung noch Stromaufnahme zeigten Auffälligkeiten. Erst nachdem das Gerät längere Zeit unter realistischen Lastbedingungen betrieben wurde, änderte sich das Verhalten.
Mit steigender Temperatur und zunehmender Leistungsaufnahme begann die Ausgangsspannung langsam einzubrechen, bis schließlich die interne Schutzschaltung eingriff und die Versorgung nicht mehr stabil aufrechterhalten werden konnte.
Da dieser Fehler ausschließlich unter thermischer Belastung reproduzierbar war, wurde das Netzteil über mehrere Stunden unter definierten Lastbedingungen betrieben und kontinuierlich überwacht.
Tatsächliche Fehlerursache
Nach umfangreichen Messungen konnte die Ursache eindeutig eingegrenzt werden.
Folgende Fehlerbilder wurden festgestellt:
- temperaturabhängige Instabilität innerhalb der Leistungsversorgung
- mehrere gealterte elektronische Bauteile mit veränderten Kennwerten
- zunehmender Spannungsabfall unter hoher Strombelastung
- Schutzschaltungen verhinderten den vollständigen Ausfall und schalteten das Gerät kontrolliert ab
- mehrere Komponenten befanden sich bereits außerhalb ihrer ursprünglichen Spezifikation
Gerade bei leistungsstarken Industrie-Schaltnetzteilen entstehen viele Defekte nicht plötzlich. Vielmehr verändern sich elektrische Eigenschaften einzelner Bauteile über viele Betriebsjahre. Solange ausreichend Reserven vorhanden sind, arbeitet das Gerät scheinbar fehlerfrei. Erst bei erhöhter Temperatur oder hoher Ausgangsleistung reicht diese Reserve nicht mehr aus und die Ausgangsspannung wird instabil.
Dieses Fehlerbild ist besonders kritisch, weil Standardmessungen im Leerlauf häufig keine Auffälligkeiten zeigen.

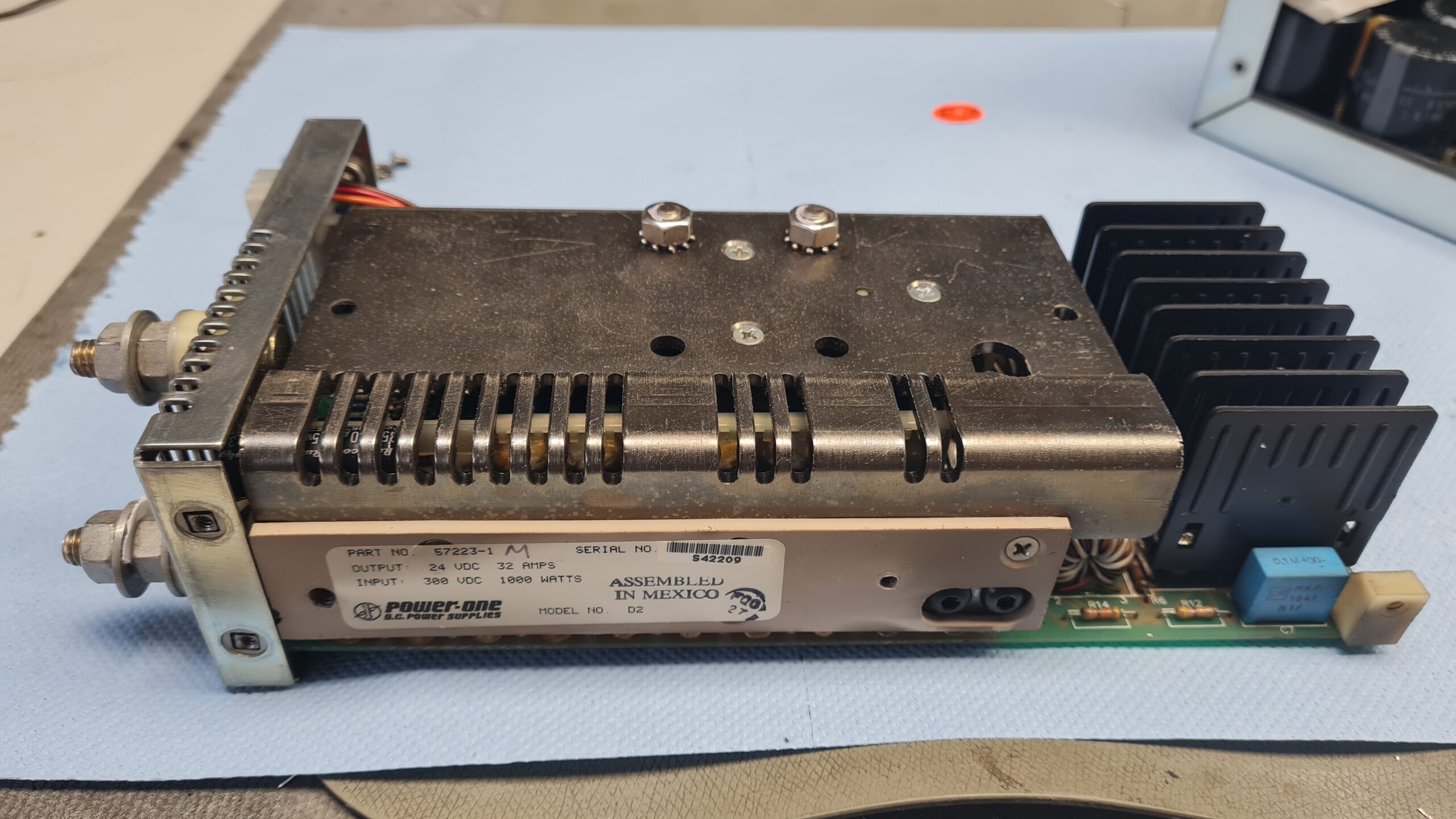

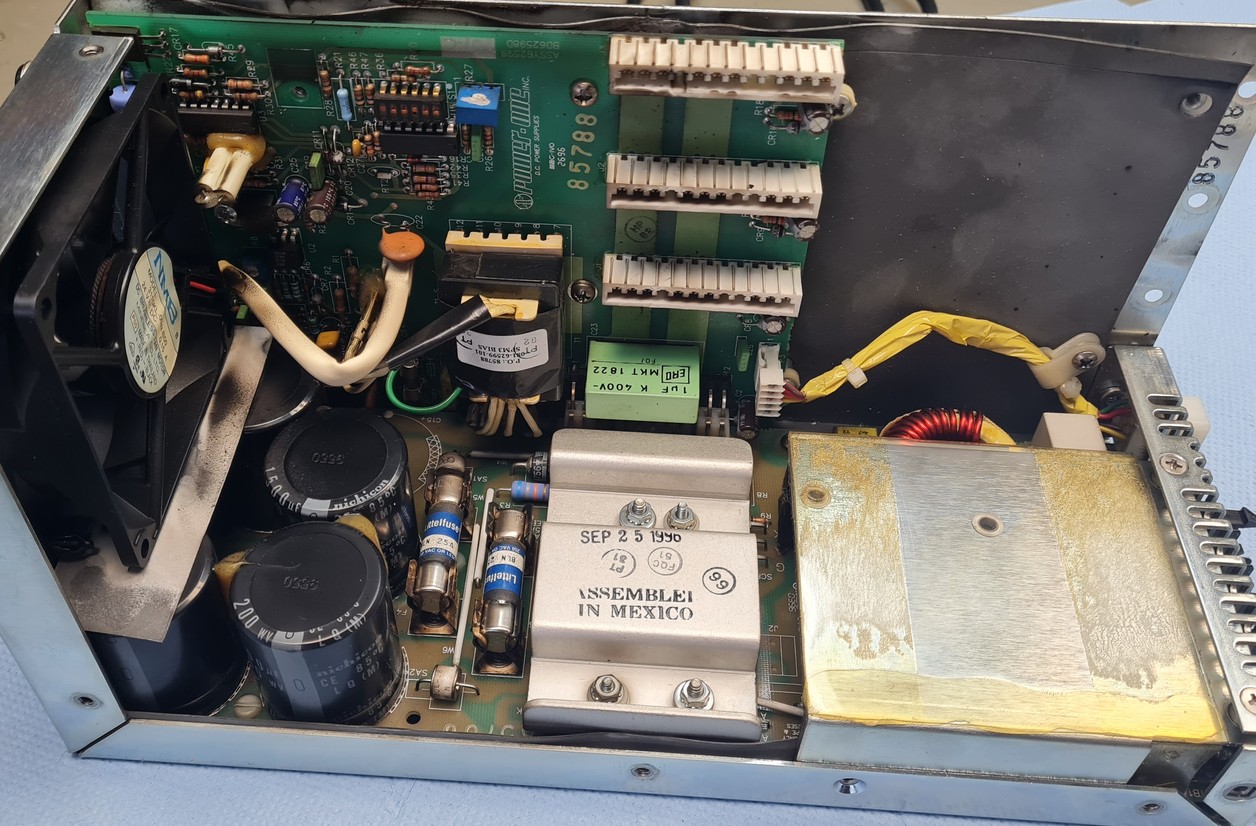

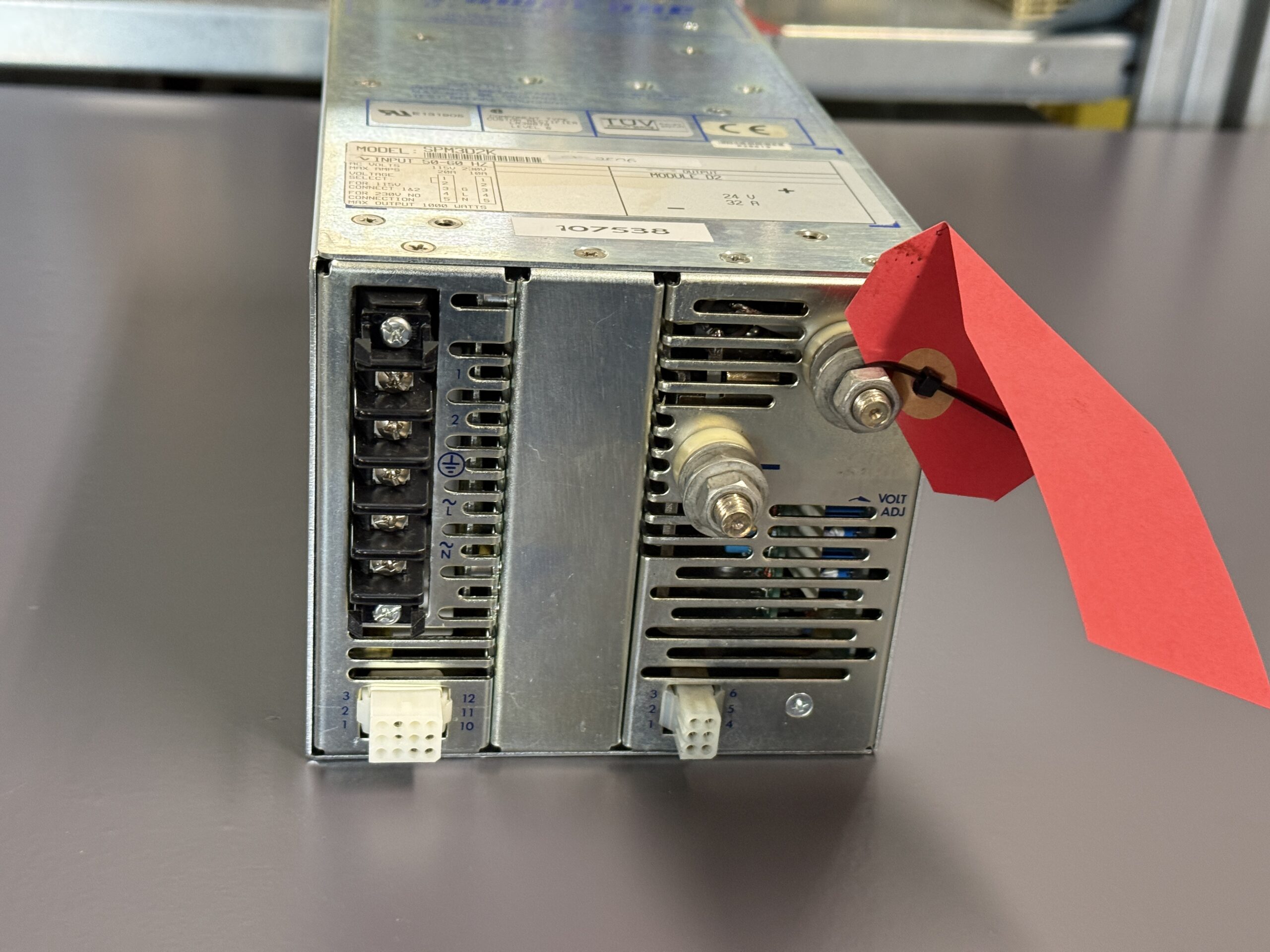

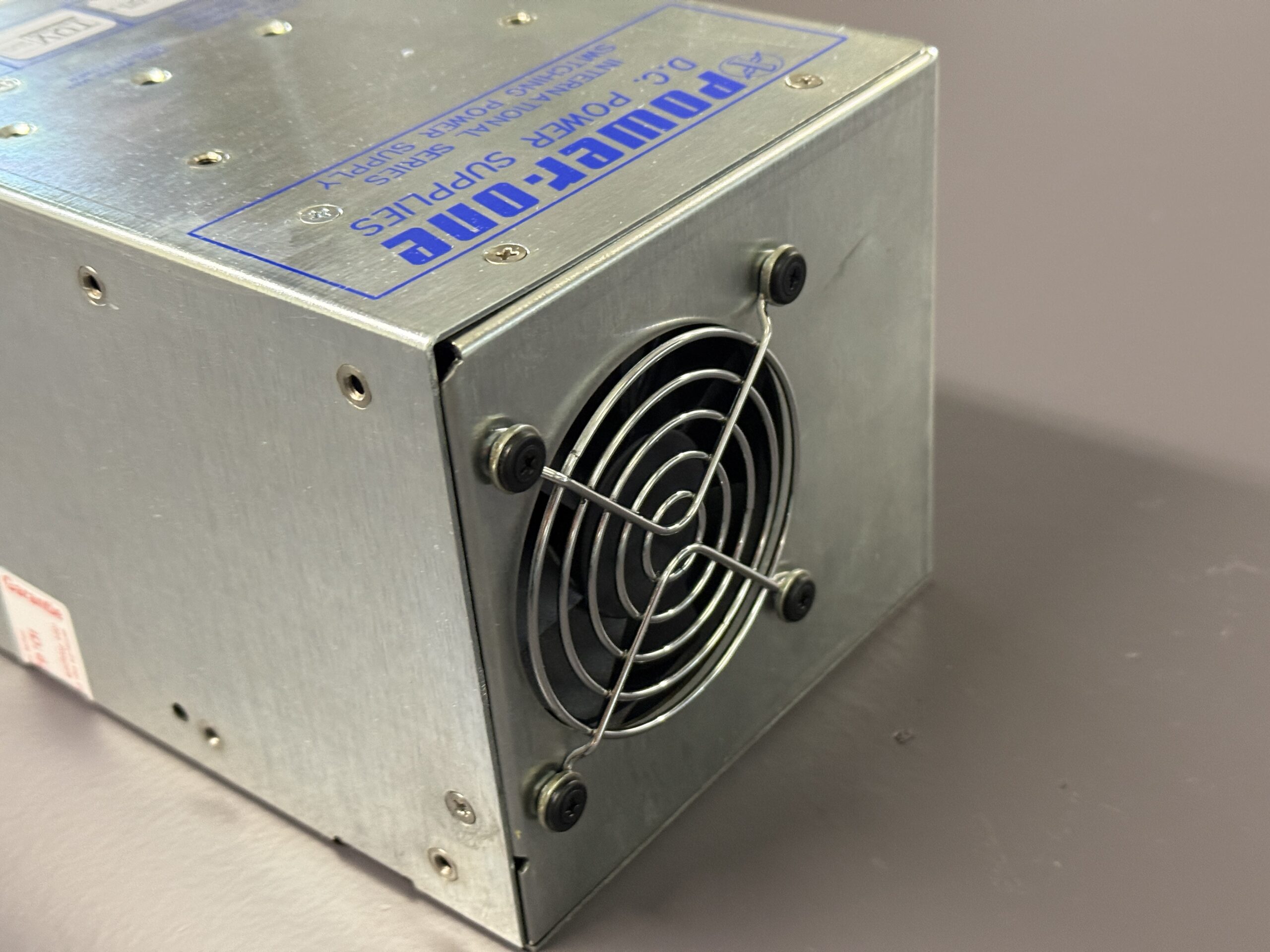

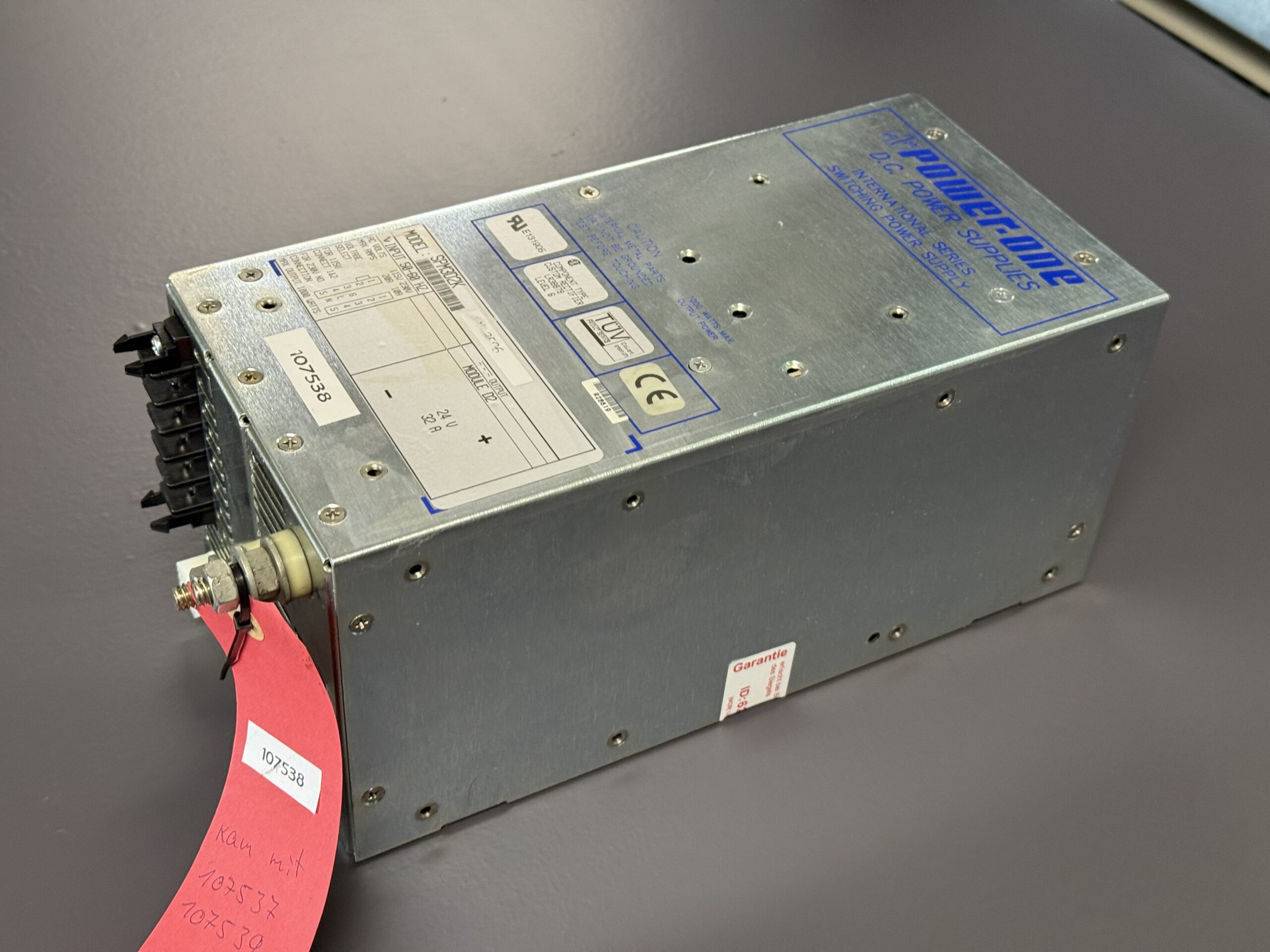

Reparaturmaßnahmen
Nach Abschluss der Diagnose wurde das Netzteil vollständig überarbeitet.
Dabei wurden unter anderem:
- zahlreiche alterungsanfällige elektronische Bauteile ersetzt
- thermisch belastete Komponenten erneuert
- sämtliche Lötstellen kontrolliert und nachgearbeitet
- die gesamte Elektronik gründlich gereinigt
- Kühlflächen gereinigt
- sämtliche Spannungsregelkreise erneut vermessen
- Primär- und Sekundärversorgung überprüft
- Ausgangsspannung unter verschiedenen Lastzuständen neu abgeglichen
Da das SPM3D2K über zahlreiche interne Schutzmechanismen verfügt, wurde bewusst nicht nur der eigentliche Defekt beseitigt. Vielmehr wurden weitere kritische Komponenten präventiv ersetzt, um die Langzeitzuverlässigkeit des Netzteils deutlich zu erhöhen.
Gerade bei hochwertigen Industrie-Netzteilen ist dieser zusätzliche Aufwand sinnvoll, da ein erneuter Maschinenausfall oftmals deutlich höhere Kosten verursacht als eine umfassende Überholung.
Belastungstest unter realen Bedingungen
Nach Abschluss der Reparatur begann der wichtigste Teil der Instandsetzung.
Das Netzteil wurde auf unserem Prüfstand über mehrere Stunden unter wechselnden Lastbedingungen betrieben.
Dabei wurden kontinuierlich überwacht:
- Eingangsspannung
- Ausgangsspannung
- Ausgangsstrom
- Temperaturentwicklung
- Spannungsstabilität
- Verhalten bei Lastwechseln
- Ansprechverhalten der Schutzfunktionen
Während des gesamten Langzeittests blieb die Ausgangsspannung stabil. Auch unter hoher Strombelastung konnte kein erneuter Spannungseinbruch festgestellt werden.
Erst nach erfolgreichem Abschluss sämtlicher Belastungsprüfungen wurde das Gerät für den Rückversand freigegeben.
Rückversand zum Kunden
Nach erfolgreicher Endprüfung wurde das Power-One SPM3D2K wieder für den industriellen Einsatz vorbereitet.
Durch die Kombination aus Fehlerbeseitigung, präventivem Austausch kritischer Komponenten und umfangreichen Belastungstests erhält der Kunde ein technisch vollständig überprüftes Netzteil, das wieder zuverlässig die 24-Volt-Versorgung seiner Maschine übernimmt.
Gerade bei Netzteilen bildet eine stabile Spannungsversorgung die Grundlage für den störungsfreien Betrieb aller nachgeschalteten Steuerungen, Sensoren und Antriebssysteme.
Weitere Informationen wie Preis, Lieferzeit zum: Power-One SPM3D2K DC Power Supply
Mehr Informationen zu unserer Reparaturkompetenz finden Sie hier: Drive Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!
Technische Spezifikationen
| Merkmal | Wert |
|---|
| Hersteller | Power-One |
| Modell | SPM3D2K |
| Geräteklasse | Industrielles Schaltnetzteil / DC Power Supply |
| Eingangsspannung | 110 / 220 VAC |
| Ausgangsspannung | 24 VDC |
| Max. Ausgangsstrom | 32 A |
| Max. Ausgangsleistung | 800 W |
| Kühlung | Konvektions- und Kühlkörperkühlung |
| Schutzfunktionen | Überstromschutz, Überspannungsschutz, Kurzschlussschutz, thermischer Schutz |
| Einsatzgebiet | Maschinenbau, CNC-Anlagen, Industrieautomation, Steuerungsversorgung |
Einsatzumgebung
Das Power-One SPM3D2K wurde für industrielle Anwendungen entwickelt, bei denen eine stabile 24-Volt-Gleichspannungsversorgung unverzichtbar ist. Typische Einsatzbereiche sind:
- CNC-Werkzeugmaschinen
- Automatisierungsanlagen
- SPS-Steuerungen
- Robotersysteme
- Produktionsanlagen
- Prüfanlagen
- Verpackungsmaschinen
- Sondermaschinen
Das Netzteil versorgt unter anderem:
- SPS-Steuerungen
- I/O-Baugruppen
- Sensorik
- Relais
- Industrie-PCs
- Sicherheitssteuerungen
- Ventile
- Kommunikationsmodule
Funktionsbeschreibung
Das Power-One SPM3D2K wandelt die anliegende Wechselspannung in eine geregelte 24-Volt-Gleichspannung um und stellt diese auch unter wechselnden Lastbedingungen stabil zur Verfügung.
Die interne Regelung überwacht permanent unter anderem:
- Eingangsspannung
- Ausgangsspannung
- Ausgangsstrom
- Temperatur
- Kurzschlusszustände
- Überlast
- interne Spannungsregelung
Wird ein kritischer Betriebszustand erkannt, greifen die integrierten Schutzfunktionen ein und verhindern Folgeschäden am Netzteil oder an den angeschlossenen Verbrauchern.
Gerade in industriellen Anlagen schützt diese Überwachung häufig die komplette Steuerung vor schwerwiegenden Defekten.
Typische Fehlerbilder und Troubleshooting
| Fehlerbild | Mögliche Ursache | Prüfschritte | Empfehlung |
|---|
| Ausgangsspannung bricht unter Last ein | Gealterte Kondensatoren oder thermisch belastete Bauteile | Belastungstest durchführen | Verschlissene Bauteile ersetzen |
| Spannung stabil im Leerlauf, instabil unter Last | Alterungsbedingte Leistungsreserve erschöpft | Langzeittest unter Last | Leistungsstufe prüfen |
| Sporadische Abschaltungen | Thermische Überlast oder Schutzschaltung | Temperatur überwachen | Wärmebelastete Komponenten ersetzen |
| Keine Ausgangsspannung | Primärversorgung oder Leistungsstufe defekt | Eingangsspannung prüfen | Primärkreis untersuchen |
| Ausgangsspannung schwankt | Instabiler Regelkreis | Ripple messen | Regelkreis instandsetzen |
| Gerät startet mehrfach neu | Interne Schutzfunktion spricht an | Last trennen und erneut testen | Fehlerquelle lokalisieren |
| Erwärmung deutlich erhöht | Erhöhte Verlustleistung | Thermografie durchführen | Belastete Bauteile erneuern |
| Spannung fällt nach längerer Laufzeit ab | Temperaturabhängiger Defekt | Dauertest durchführen | Präventive Überholung |
| Gerät arbeitet nur mit kleiner Last | Leistungsteil geschwächt | Last schrittweise erhöhen | Leistungsbaugruppen prüfen |
| Wiederkehrender Ausfall nach Jahren | Bauteilalterung | Vollständige Überholung | Präventive Erneuerung kritischer Komponenten |
Zentrale Baugruppen
| Baugruppe | Funktion | Prüfung |
|---|
| Eingangsgleichrichtung | Wandlung der Netzspannung | Spannungsmessung |
| Primärnetzteil | Versorgung der Regelung | Versorgungsspannungen prüfen |
| Schaltnetzteil-Stufe | Energieübertragung | Lasttest |
| Regelung | Konstante Ausgangsspannung | Spannungsstabilität |
| Leistungsstufe | Versorgung hoher Lastströme | Strommessung |
| Schutzschaltungen | Überstrom- und Temperaturschutz | Funktionstest |
| Ausgangsfilter | Glättung der Ausgangsspannung | Ripplemessung |
| Kühlkörper | Wärmeabfuhr | Temperaturkontrolle |
Präventive Maßnahmen
Um die Lebensdauer eines industriellen Schaltnetzteils deutlich zu verlängern, empfehlen wir:
- Regelmäßige Reinigung der Kühlkörper
- Kontrolle der Lüftungsöffnungen
- Belastung des Netzteils innerhalb der Spezifikation
- Sichtprüfung auf thermische Verfärbungen
- Austausch gealterter Elektrolytkondensatoren bei älteren Geräten
- Regelmäßige Belastungstests im Rahmen geplanter Wartungen
- Überprüfung der Ausgangsspannung unter Last
- Kontrolle aller Leistungsanschlüsse auf festen Sitz
Gerade Netzteile arbeiten häufig viele Jahre ununterbrochen. Eine vorbeugende Überholung verhindert ungeplante Produktionsstillstände.
Fazit
Der Reparaturfall des Power-One SPM3D2K zeigt eindrucksvoll, dass Fehler an industriellen Schaltnetzteilen häufig erst unter realer Belastung sichtbar werden. Im Leerlauf arbeitete das Gerät zunächst unauffällig, während die Ausgangsspannung unter steigender Last nach einiger Betriebszeit zusammenbrach. Erst umfangreiche Langzeitprüfungen ermöglichten eine eindeutige Fehlerdiagnose.
Durch den Austausch mehrerer alterungsbedingter Komponenten, die vollständige technische Überholung sowie einen mehrstündigen Belastungstest konnte das Netzteil wieder zuverlässig instand gesetzt werden. Gerade bei hochwertigen Industrie-Netzteilen lohnt sich eine fachgerechte Reparatur, da sie die Betriebssicherheit erhöht, ungeplante Maschinenstillstände reduziert und die Lebensdauer der gesamten Anlage verlängert.
