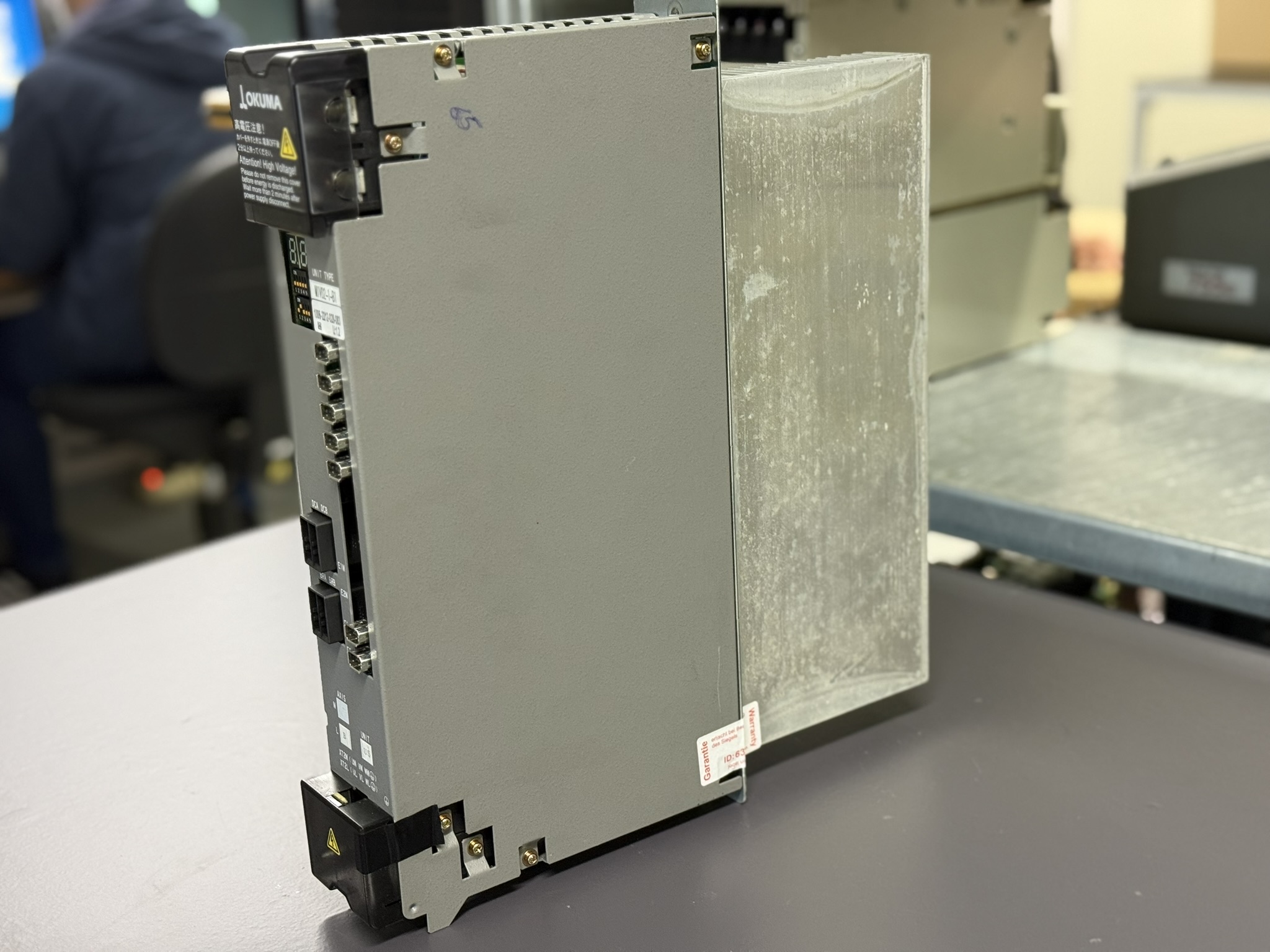

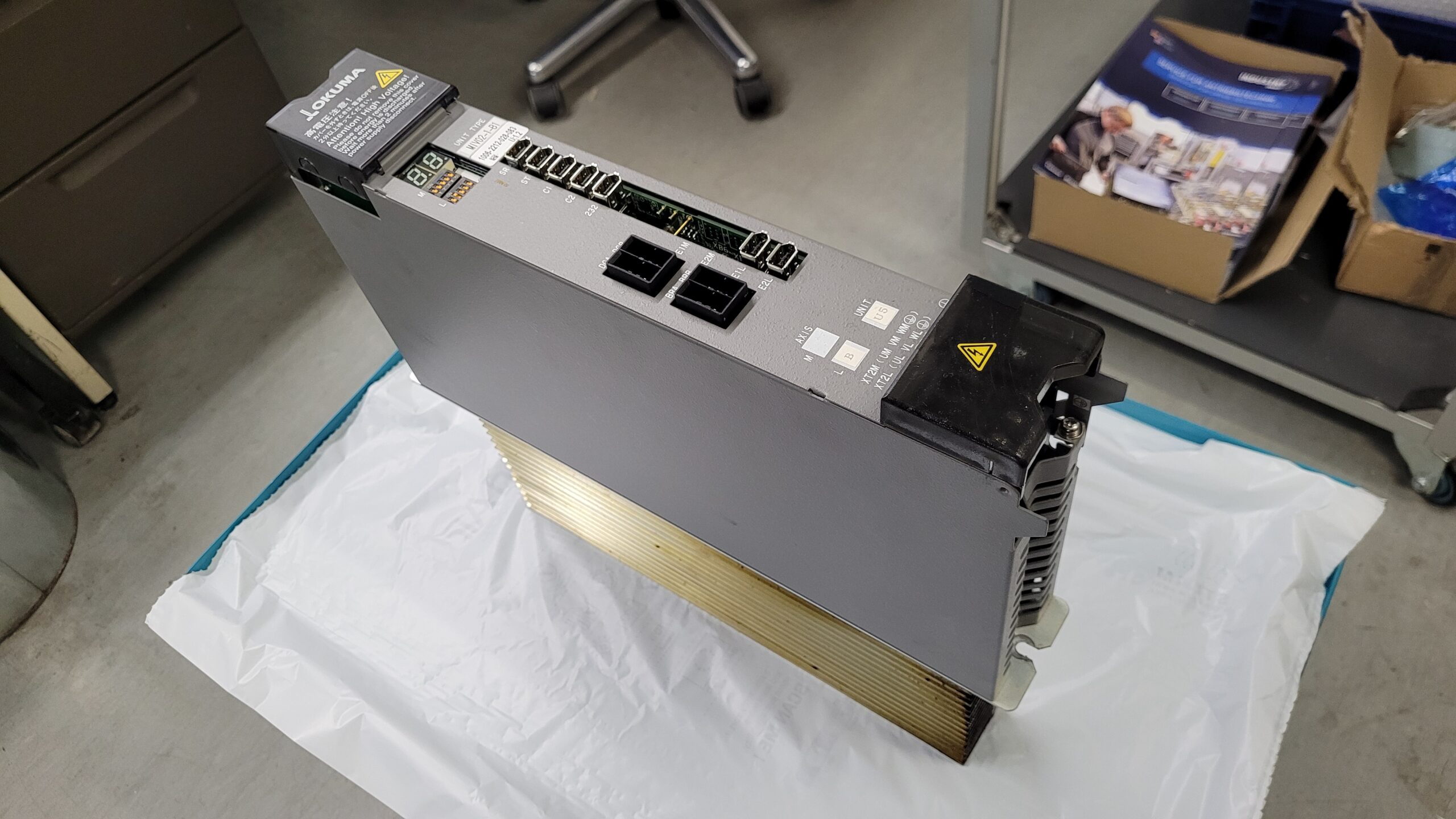

Das Gerät kam mit folgender Beschreibung:

„Beim Abbremsen macht der Motor ein quietschendes Geräusch. Nach Austausch gegen eine andere Einheit funktioniert es wieder. Mit dem MIV02-1-B1 brummt die Z-Achse beim Einschalten, bis die Steuerung abschaltet. Kein Alarm am Drive.“

Im Teststand zeigte sich, dass das Gerät zwar hochfuhr, aber unter Last ungewöhnlich reagierte.
Der Fehler trat auf, sobald die Achse mit Rückmeldung aktiv wurde.
Dieses Verhalten deutet bei Okuma-MIV-Einheiten meist auf Abweichungen im Rückführkreis oder eine fehlerhafte Gate-Ansteuerung hin.

Nach vollständiger Demontage erfolgte:

• Reinigung von Staub, Öl und Metallpartikeln aus Kühlkanälen
• Überprüfung aller Platinen auf thermische Verfärbungen und kalte Lötstellen
• Messung der Gate-Signale und Vergleich mit Referenzwerten
• Austausch gealterter Bauelemente im Steuer- und Leistungsbereich
• Kontrolle der internen Spannungen (+5 V, ±12 V, +24 V)

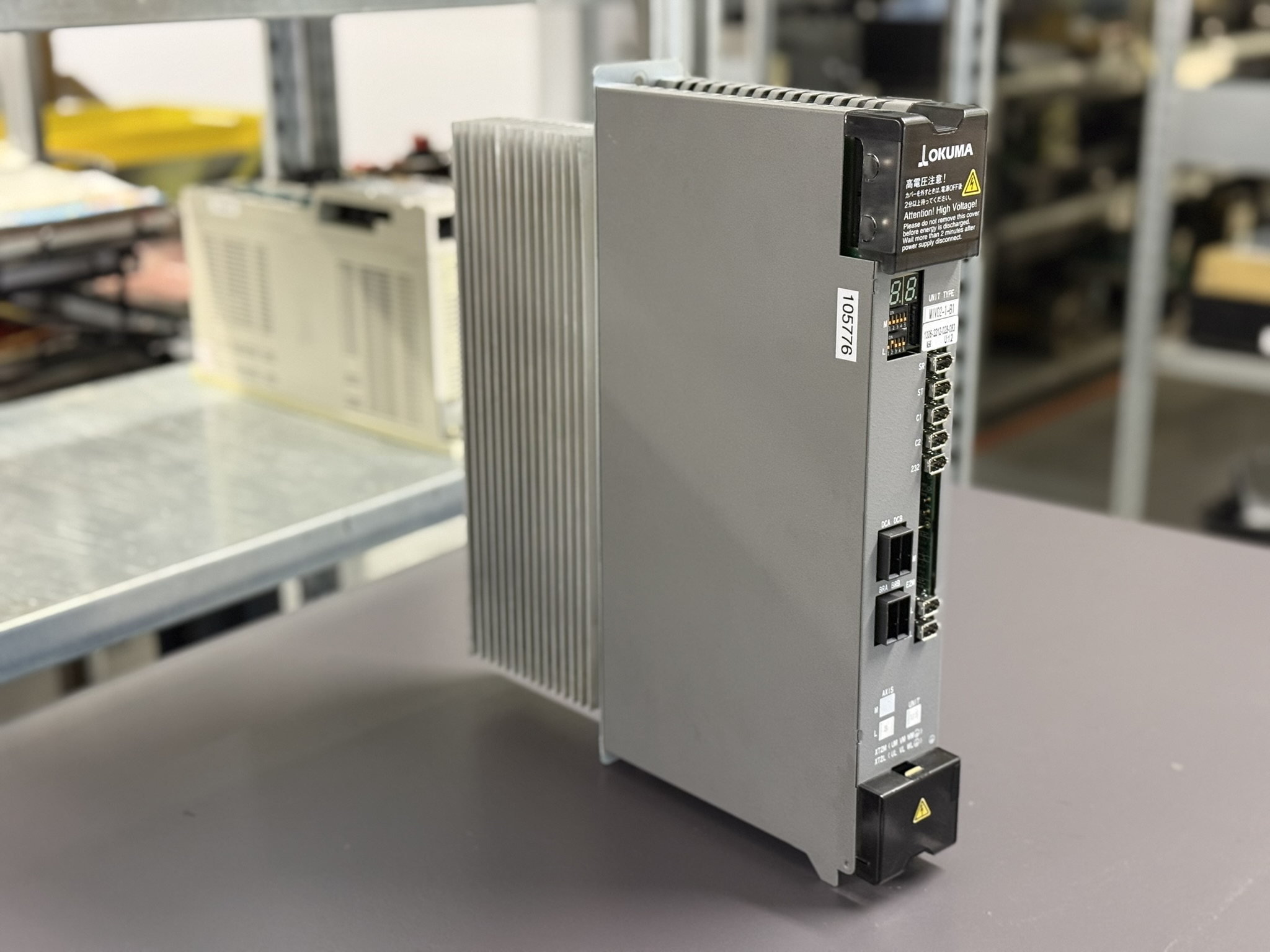

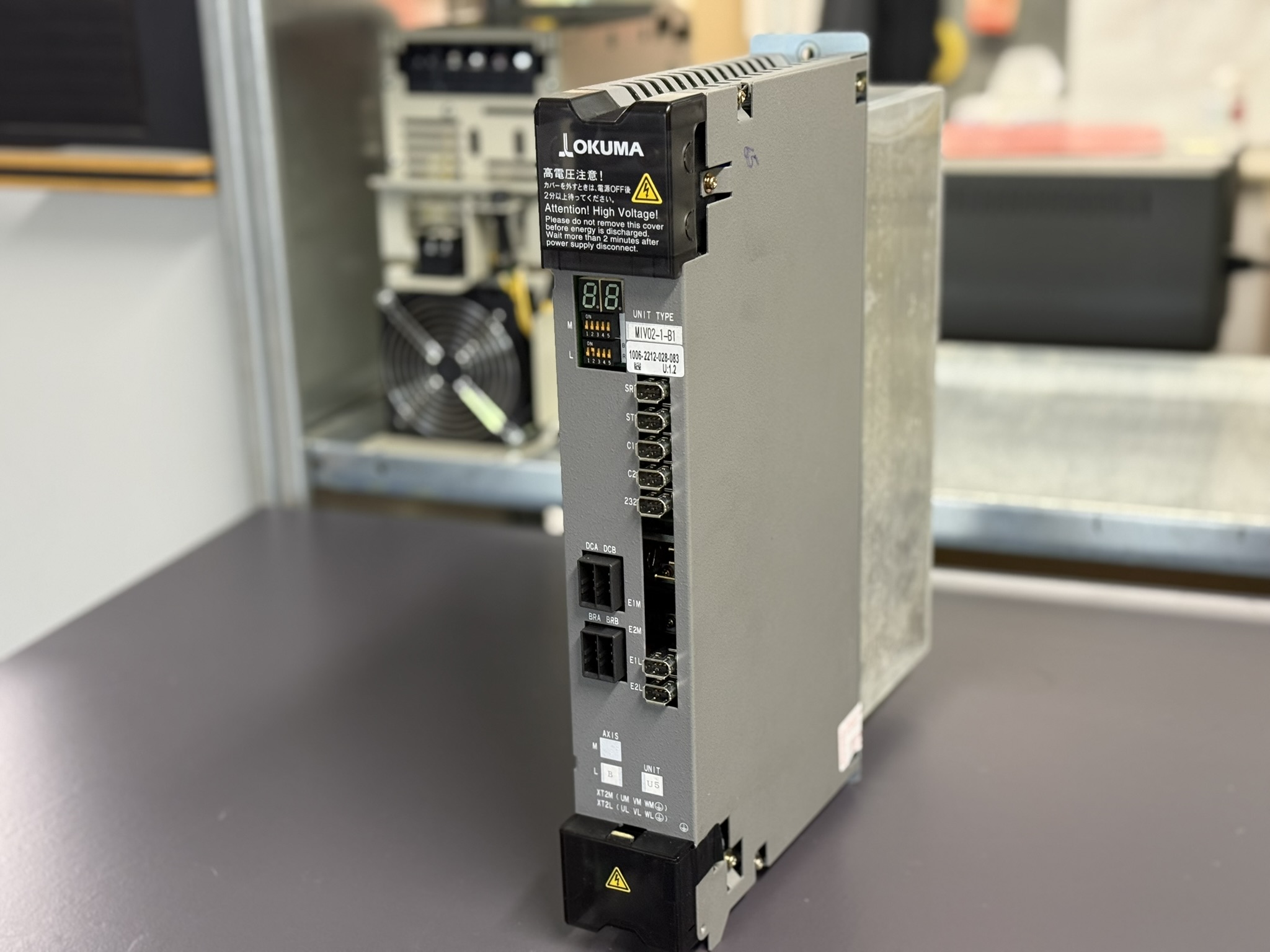

Nach Abschluss aller Arbeiten wurde das Gerät in einem kompletten Achs-Setup mit OSP U100-Steuerung und BL II-Motor getestet.
Der zuvor aufgetretene Brumm- und Quietschton war beseitigt, die Achse reagierte gleichmäßig und ohne Überschwingung.
Temperatur- und Stromverläufe blieben stabil, die Einheit konnte nach 6-stündigem Dauertest freigegeben werden.

Präventive Maßnahmen für den Kunden

• Kühlkanäle und Lüfter regelmäßig reinigen (mindestens halbjährlich)
• Steckverbindungen auf Öl- und Staubrückstände prüfen
• Servo-Link- und Encoder-Kabel auf Knickstellen kontrollieren
• Regelmäßige Isolationsmessung zwischen Netz- und Motoranschluss
• Lüfterwechsel alle 2 Jahre
• Bei Austausch eines MIV-Moduls immer Potentialausgleich prüfen
• Datenparameter dokumentieren (Servo Data File Backup)

Fazit

Die MIV-Serie von Okuma ist robust, reagiert aber empfindlich auf Kommunikations- oder Spannungsabweichungen.
Regelmäßige Wartung und präventiver Austausch thermisch belasteter Bauteile vermeiden Stillstände und teure Folgeschäden.

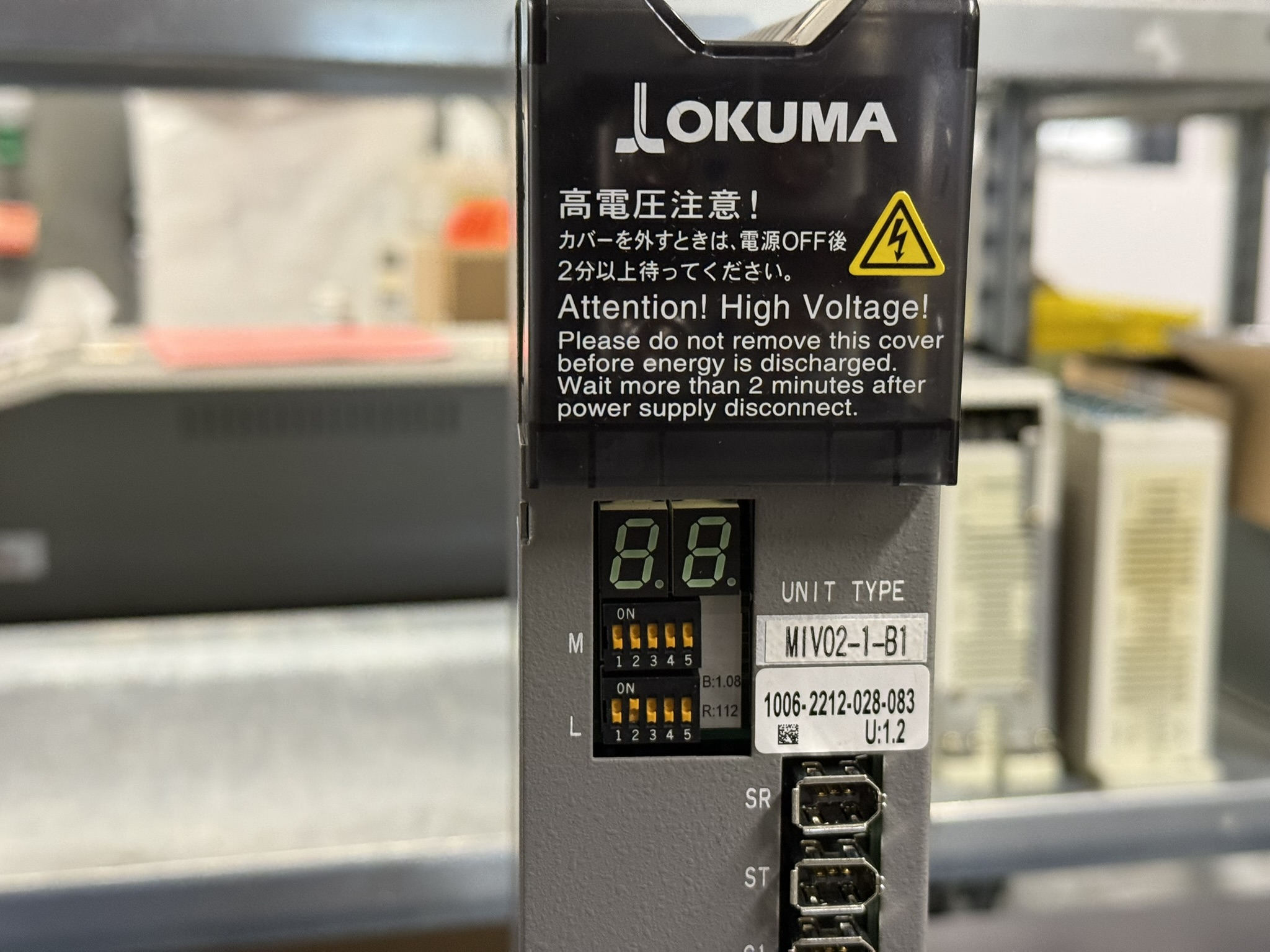

Weitere Informationen wie Preis, Lieferzeit zum: Okuma MIV02-1-B1 1006-2212 Servo Drive Unit

Mehr Informationen zu unserer Okuma-Reparaturkompetenz finden Sie hier:

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Okuma-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

Technische Spezifikationen

Einsatzumgebung & kompatible Geräte

Das MIV02-1-B1 wird in OKUMA CNC-Maschinen eingesetzt, meist in Kombination mit OSP U- oder P-Steuerungen.
Typische Anwendungen:

• Achssteuerungen in Vertikal- und Horizontal-Bearbeitungszentren (z. B. MX-45VAE, LB15II, MA-400HA)
• Betrieb von VAC- oder BL-Servo-Motoren (z. B. VAC II 5/7.5, BL II D-Serie)
• Kommunikation über Servo Link (optische Datenübertragung)
• Versorgung über Power Supply Unit MPS/MPR-35 oder 40

Der Drive ist für Umgebungstemperaturen von 0–45 °C und Luftfeuchtigkeit bis 85 % RH (nicht kondensierend) ausgelegt.

Funktionsbeschreibung

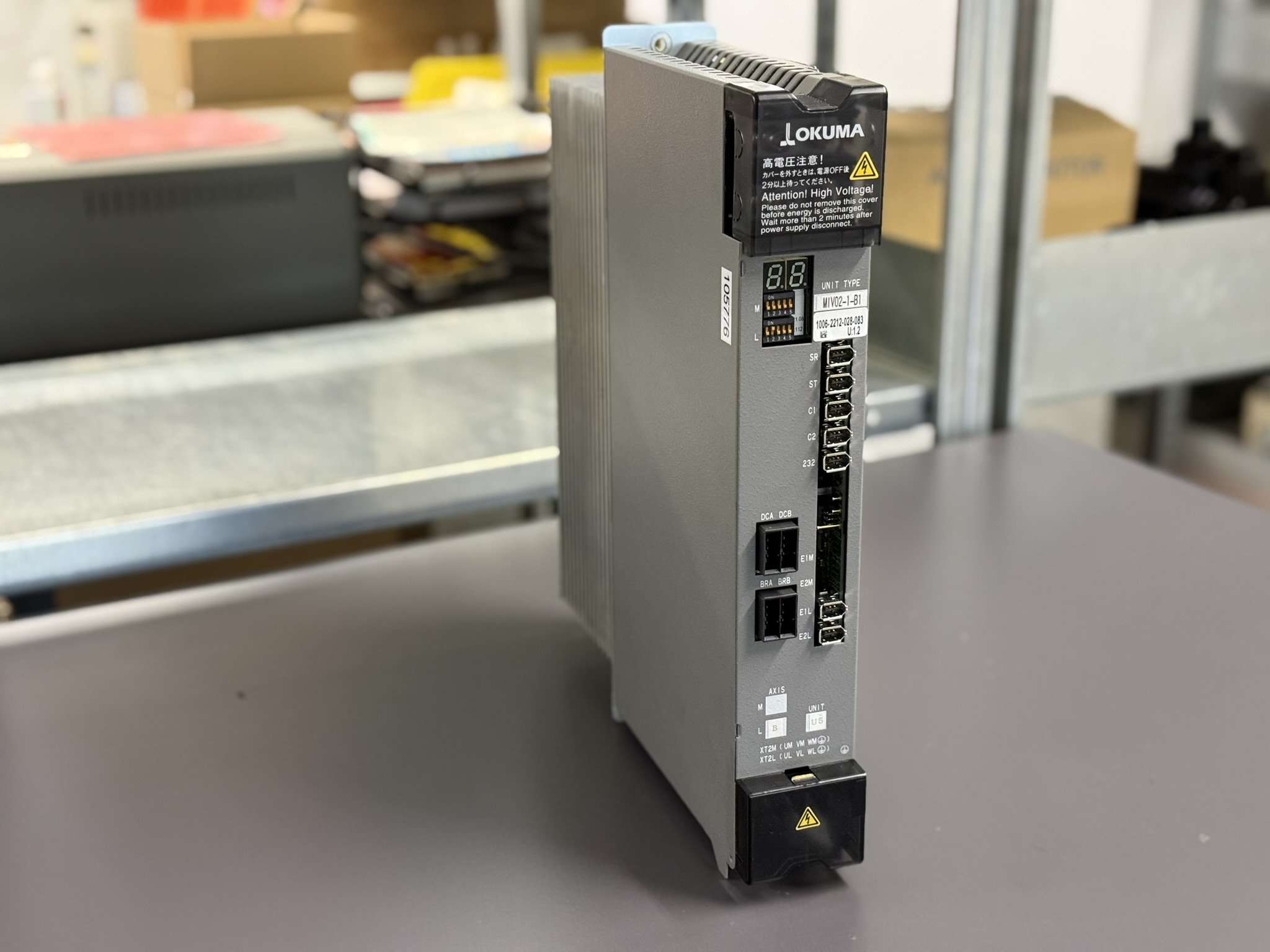

Der MIV02-1-B1 ist ein Invertermodul zur Ansteuerung eines Servomotors.
Er wandelt die Gleichspannung des MPS/MPR-Netzteils in dreiphasige Wechselspannung um, die den Motor präzise mit variabler Frequenz und Amplitude versorgt.

Die Ansteuerung erfolgt über das Servo Link System (L- und M-Seite).
Ein 7-Segment-Display zeigt Betriebs-, Warn- und Alarmzustände an.
Die internen Spannungen +24 V, ±12 V und +5 V werden permanent überwacht.
Der MIV-Drive steuert sowohl Drehmoment-, Geschwindigkeits- als auch Positionsregelung über Rückführungssignale vom Encoder (magnetisch oder optisch).

Zu den Schutzfunktionen gehören:

• Überstrom-, Überspannungs- und Überhitzungsschutz
• Motor- und Inverter-Überlastschutz
• Watchdog- und CPU-Überwachung
• Kommunikationsüberwachung (Servo Link, Encoder Link)
