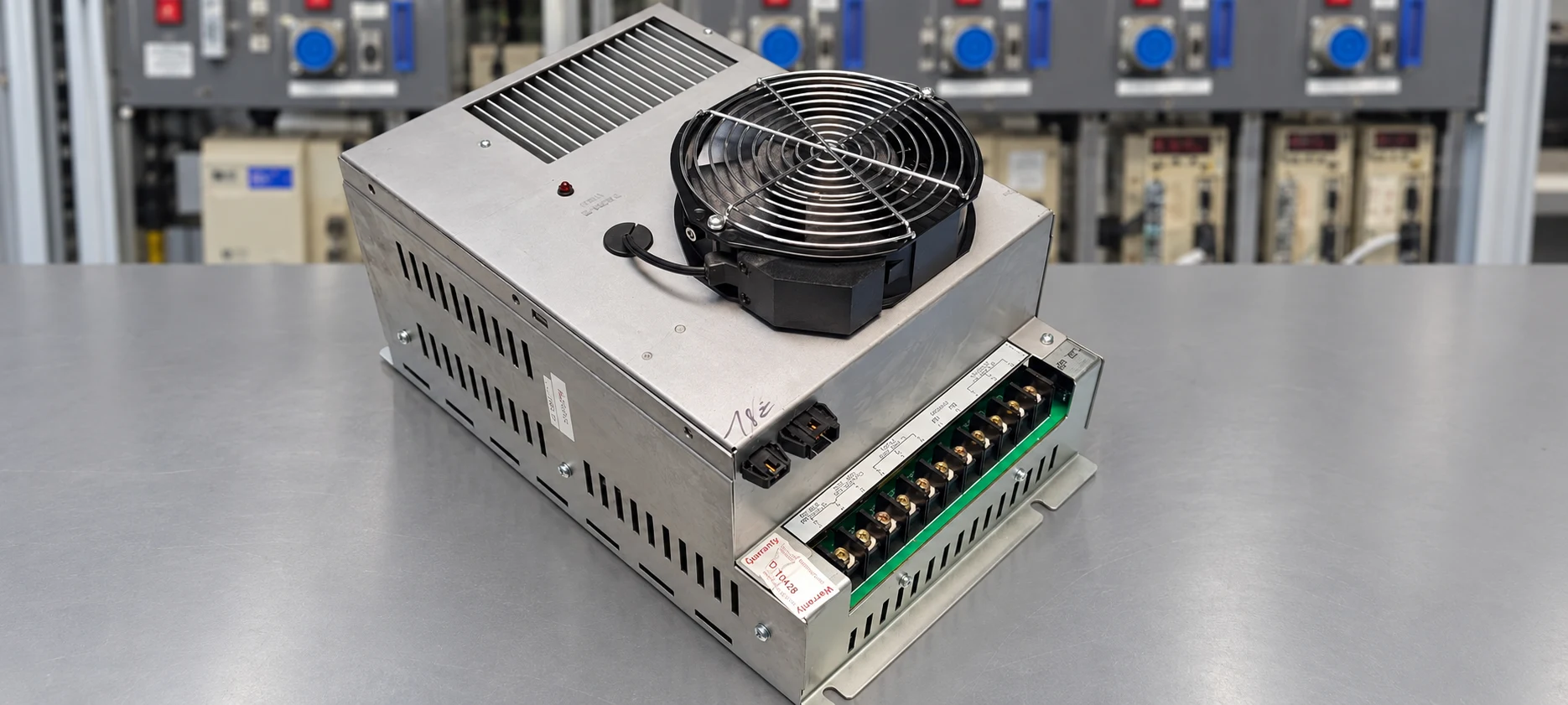

Lüfter bereits getauscht, später trotzdem ein schwerer Elektronikschaden: Dieser Haas Vector Drive 40HP HFD-4 mit den angegebenen Bezeichnungen 32-5558E / 93-32-5558E ging sofort in Störung. Bei unserer Untersuchung fanden wir ein kurzgeschlossenes Transistormodul und mehrere defekte Halbleiter in dessen Ansteuerung.

Gerät und Werkstattbefund

Vorgeschichte: Wiederkehrende Störungen und starke Erwärmung

Der Kunde berichtete, dass die Einheit schon einige Monate zuvor immer wieder in Störung gegangen war. Dabei fiel ihm auf, dass das Gerät sehr heiß wurde. Er ersetzte daraufhin vorsorglich den Lüfter. Als das Gerät zu uns kam, war dieser Lüftertausch bereits erfolgt.

Befund: Leistungsmodul und Ansteuerung betroffen

Unsere Untersuchung zeigte einen Kurzschluss in einem Transistormodul. Zusätzlich waren mehrere Halbleiter in der zugehörigen Ansteuerung defekt. Damit betraf der Schaden sowohl die Leistungsstufe als auch die Elektronik, die das Modul ansteuert.

Unsere Einschätzung zur Schadensfolge

Nach unserer Einschätzung kam der frühere Lüftertausch zu spät, um den späteren Elektronikschaden zu verhindern. Wir halten es für plausibel, dass die Ansteuerelektronik durch die vorausgegangene thermische Belastung bereits vorgeschädigt war und eine fehlerhafte Ansteuerung schließlich zum Ausfall des Transistormoduls beitrug. Die zeitliche Reihenfolge lässt sich aus dem abschließenden Schadensbild allein jedoch nicht sicher nachweisen.

Ein Lüftertausch kann die Kühlung wiederherstellen. Bereits geschädigte elektronische Bauteile werden dadurch nicht instand gesetzt. Deshalb sollte nach wiederholten temperaturbedingten Auffälligkeiten auch der Zustand der Elektronik beurteilt werden.

Präventive Überholung und Test in unserer Maschine

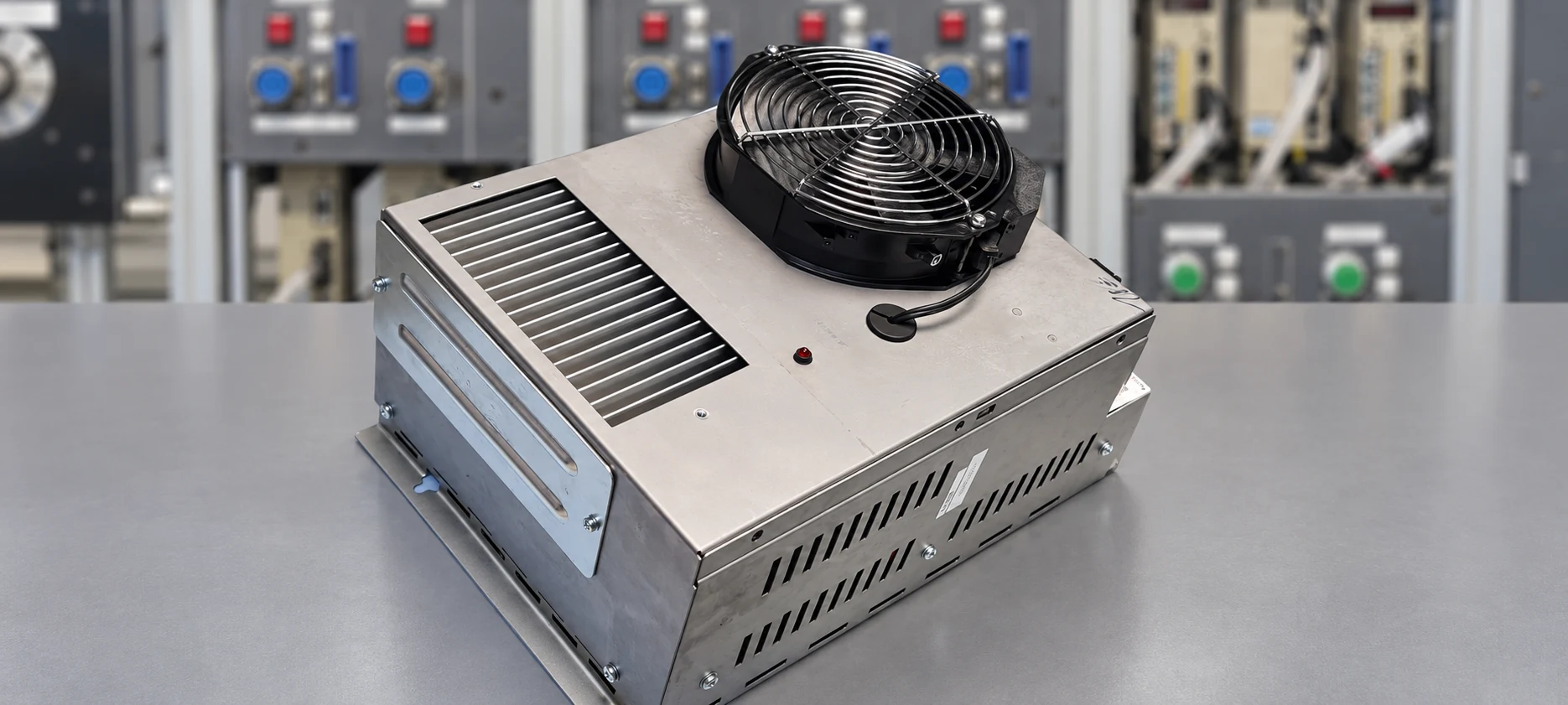

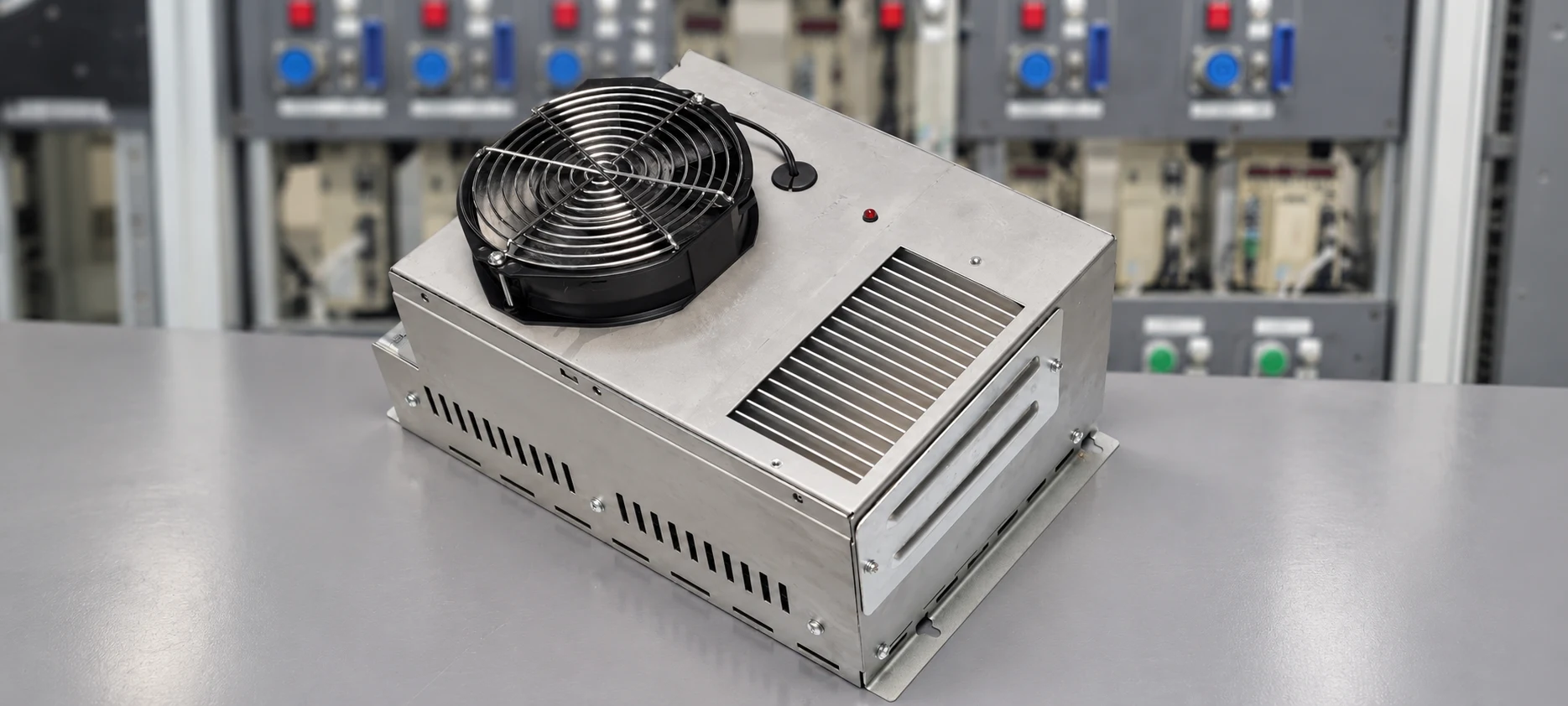

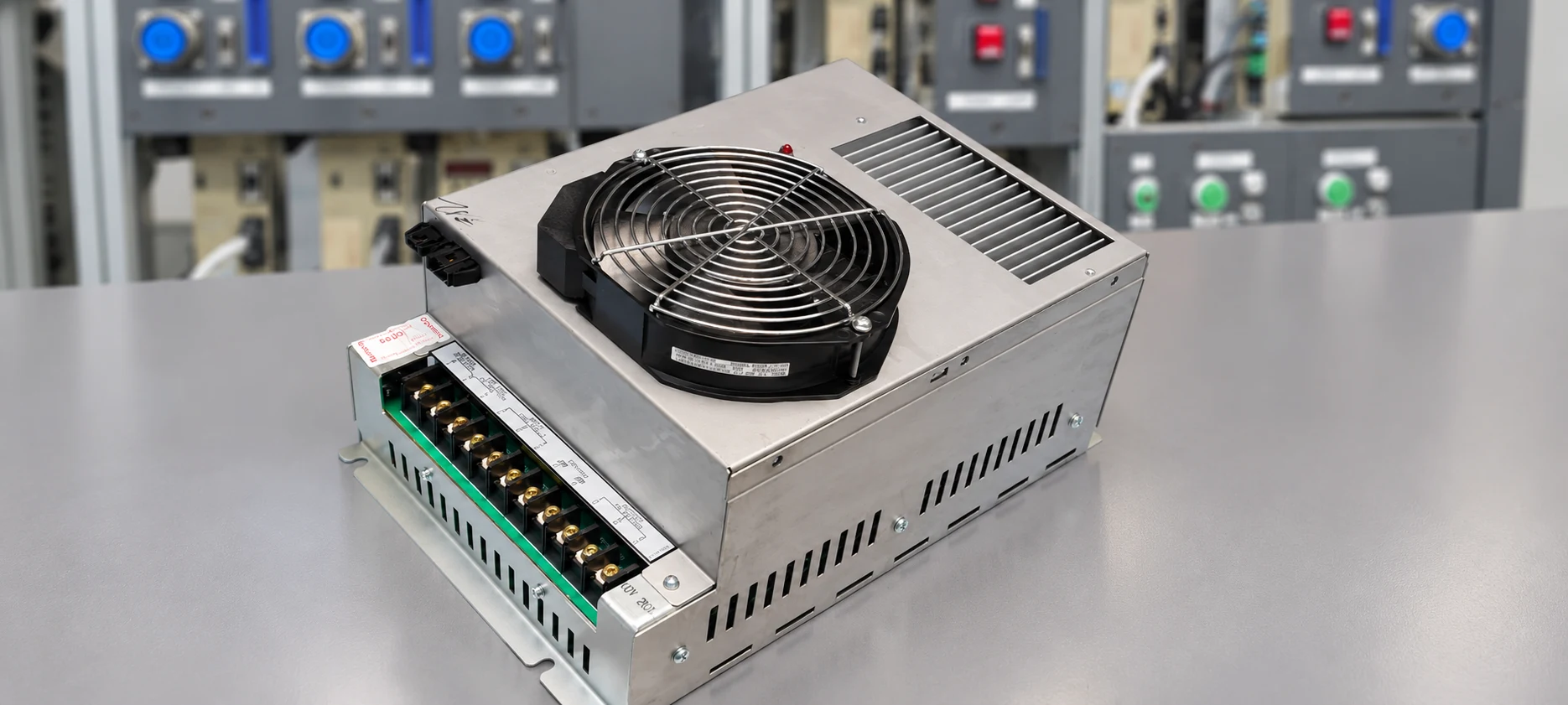

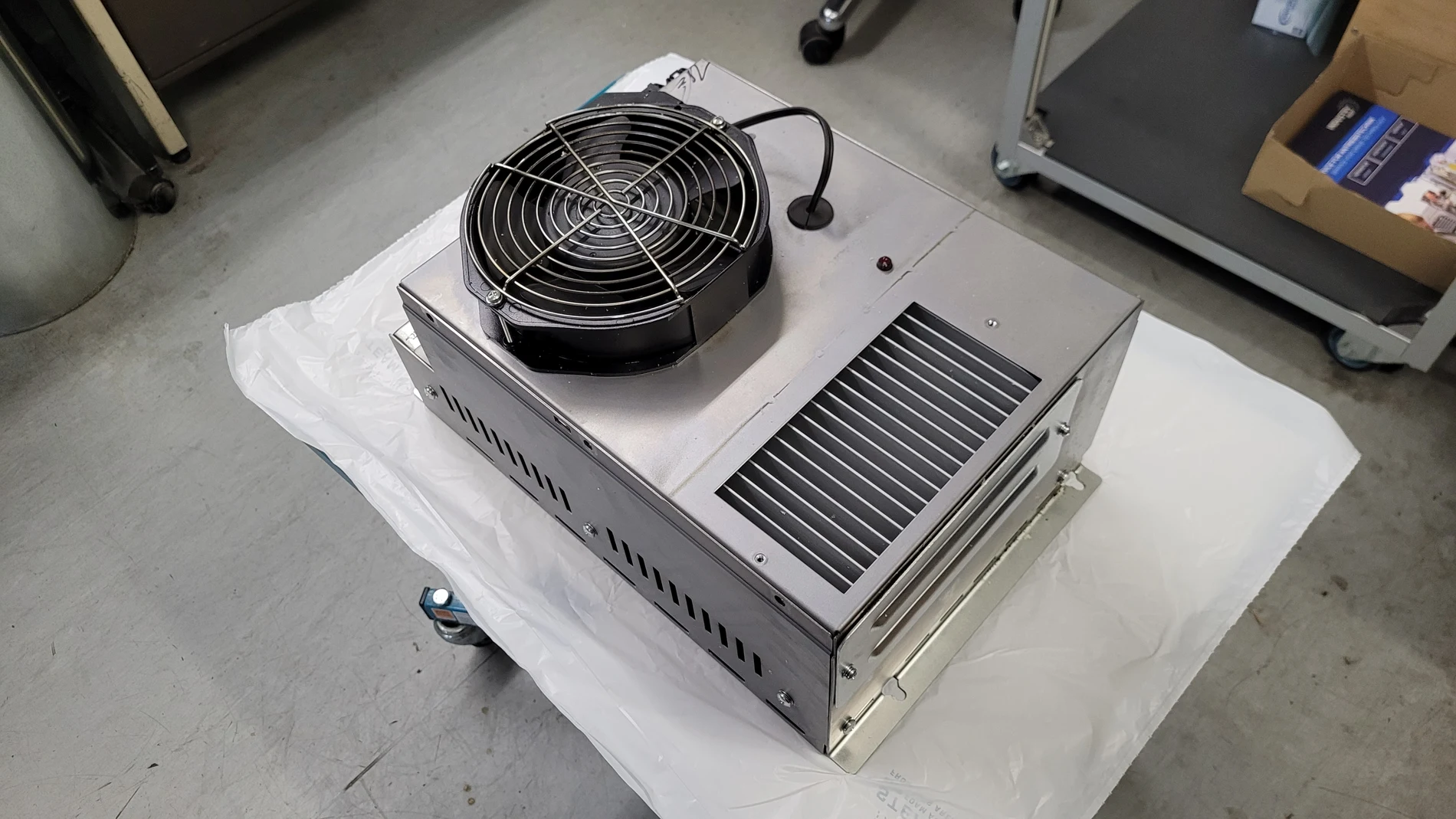

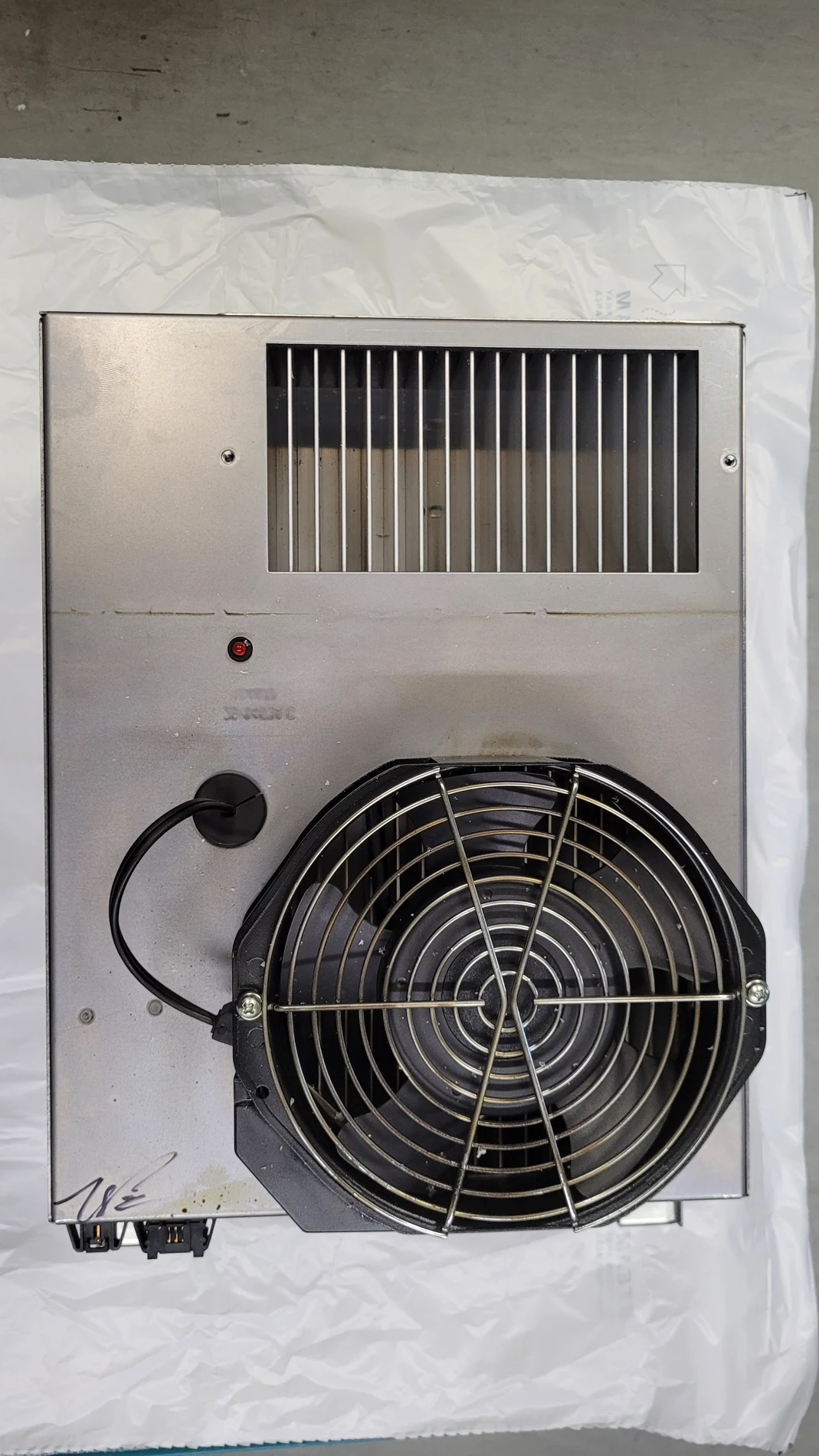

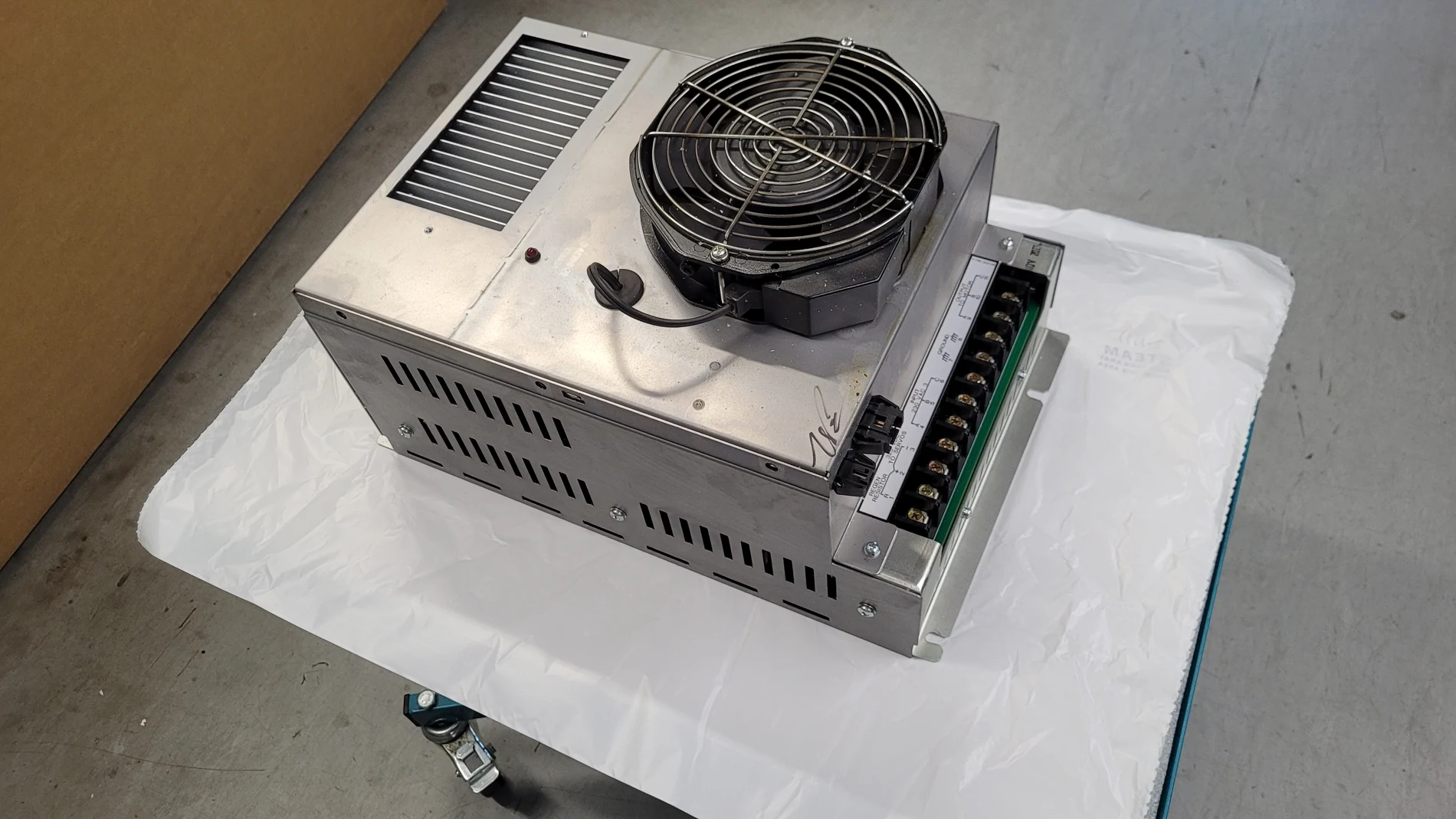

Wir haben das Gerät präventiv überholt und anschließend in unserer Testmaschine getestet. Zum Fall gehört die unten eingebundene Original-Testaufnahme. Die Fotos dokumentieren den äußeren Zustand vor und nach der Reparatur; die internen Schäden am Transistormodul und an der Ansteuerung sind darauf nicht zu sehen.

Wartung: Frühzeitig auf Wärme und Störungen reagieren

Wird ein Antrieb auffällig heiß oder fällt wiederholt aus, sollte die Ursache frühzeitig fachgerecht geprüft werden. Bei diesem Gerät war der Lüfter bereits erneuert, der Elektronikschaden bestand dennoch. Unsere Empfehlung ist deshalb, wiederkehrende Störungen zusammen mit der Kühlung und der Ansteuerelektronik zu betrachten.

Haas weist in seiner Wartungsanleitung für Vector Drives darauf hin, dass Staubablagerungen zur Überhitzung beitragen können. Dieser allgemeine Wartungshinweis ersetzt keine Diagnose am einzelnen Gerät.

Allgemeine Alarmreferenz, nicht die gemeldete Störung

Für diesen Fall wurde keine Alarmnummer übermittelt. Die folgende Auswahl stammt aus dem Haas-Leitfaden für Vector Drives mit CHC. Die Zuordnung hängt von Maschine und Steuerungsversion ab. Keiner dieser Codes wird diesem Reparaturfall als tatsächlich gemeldeter Alarm zugeordnet.

Haas: Vector Drive – Troubleshooting Guide – CHC, TG0157.

Original-Testaufnahme

Bilder zum Reparaturfall

Reparaturanfrage

Senden Sie uns die Gerätebezeichnung, ein Typenschildfoto, die Alarmanzeige und eine Beschreibung, wann die Störung auftritt. Erwähnen Sie auch frühere Überhitzung und einen bereits erfolgten Lüftertausch. industrypart unterstützt Sie mit der Diagnose, Reparatur und präventiven Überholung industrieller Antriebselektronik.
