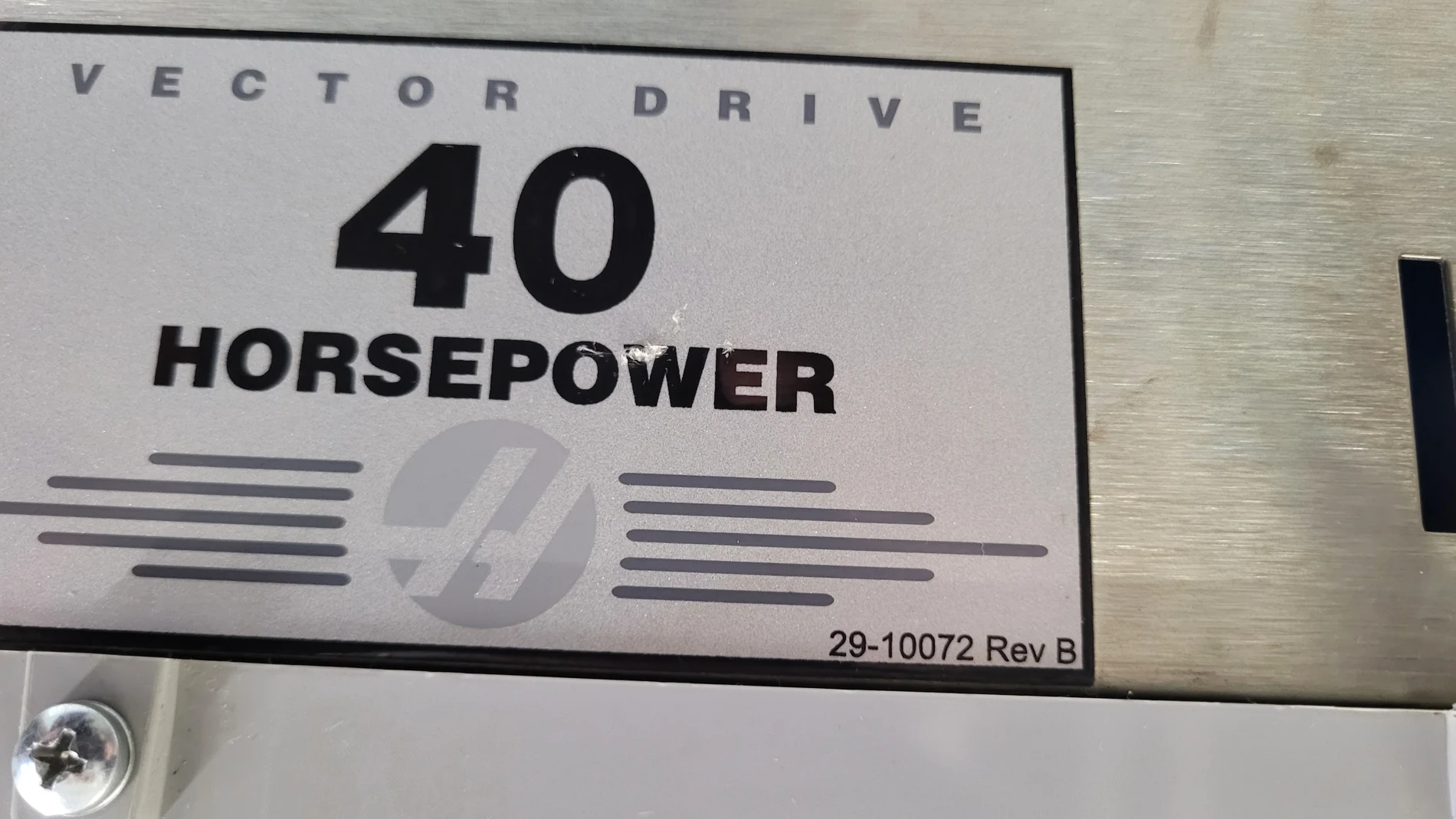

Bei jedem Einschalten löste der Sicherungsautomat im Schaltschrank aus. Mit dieser Fehlerbeschreibung kam ein Haas Vector Drive 40HP mit der Kennzeichnung 29-10072 Rev. B zu uns. Unsere Untersuchung bestätigte Schäden im primären Netzteilkreis und an der Leistungsendstufe. Wir haben das Gerät komplett präventiv überholt und dabei auch die Leistungskondensatoren ersetzt.

Gerät und Befund

Vom Kundensymptom zum Werkstattbefund

Die Kundenmeldung beschrieb einen Fehler unmittelbar beim Einschalten. Bei der Prüfung fanden wir Defekte in zwei wesentlichen Bereichen: im primären Netzteilkreis und in der Leistungsendstufe. Eine Reparatur muss deshalb das gesamte Schadensbild berücksichtigen. Ein Austausch einzelner offensichtlich defekter Teile allein greift bei einem solchen Befund zu kurz.

Warum wir diese Geräte vollständig überholen

Unzureichende Kühlung und die damit verbundene thermische Belastung können die Alterung elektronischer Bauteile beschleunigen. Nach unserer Werkstatterfahrung sollten bei diesen Modellen deshalb auch die übrigen alterungsbeanspruchten Bereiche beurteilt werden. Die Bilder zeigen den äußeren Zustand des Geräts; sie belegen für sich allein weder eine bestimmte Betriebstemperatur noch die internen elektrischen Defekte.

Auch Haas beschreibt in seiner Wartungsanleitung für Vector Drives, dass Staubablagerungen die Überhitzung begünstigen können. Eine funktionierende Kühlung ist deshalb Teil der Instandhaltung. Bereits entstandene Elektronikschäden werden durch bessere Kühlung allein jedoch nicht behoben.

Leistungskondensatoren vorsorglich ersetzen

Bei unserer kompletten präventiven Überholung tauschen wir auch die Leistungskondensatoren aus. Wir warten bei diesen Modellen nicht erst darauf, dass bei einer Kapazitätsmessung ein deutlicher Verlust festzustellen ist. Ein unauffälliger Kapazitätswert ist für uns kein ausreichender Grund, gealterte Kondensatoren bei einer umfassenden Überholung im Gerät zu belassen.

Unsere Werkstattempfehlung für diese Modelle: eine präventive Überholung einschließlich Leistungskondensatoren etwa alle fünf bis sechs Jahre einplanen. Das ist eine Empfehlung von industrypart und kein hier nachgewiesenes Wartungsintervall des Herstellers. Betriebsstunden, Temperatur, Verschmutzung und Einsatzbedingungen müssen bei der konkreten Planung berücksichtigt werden.

Durchgeführte Überholung und Testaufnahme

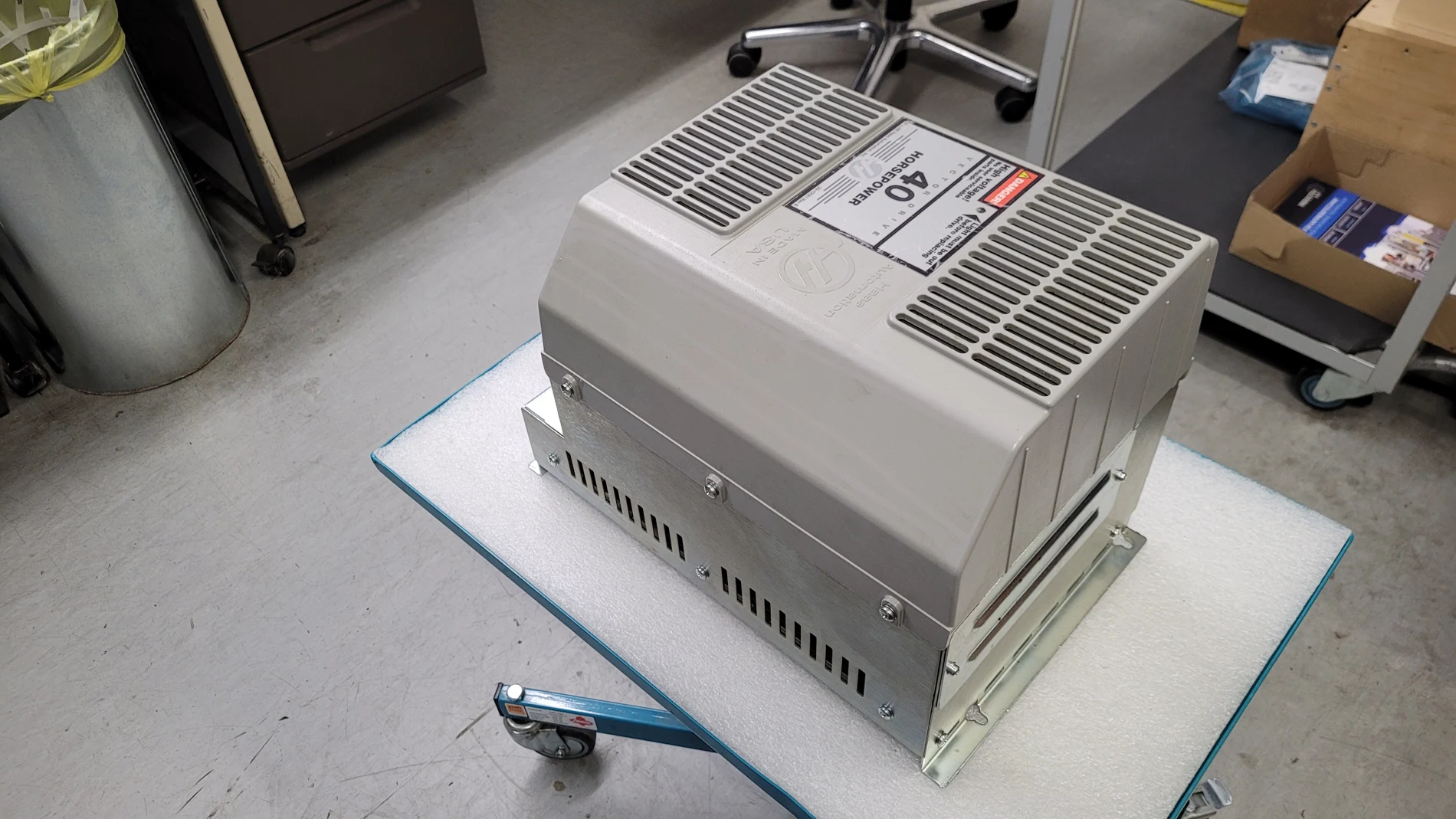

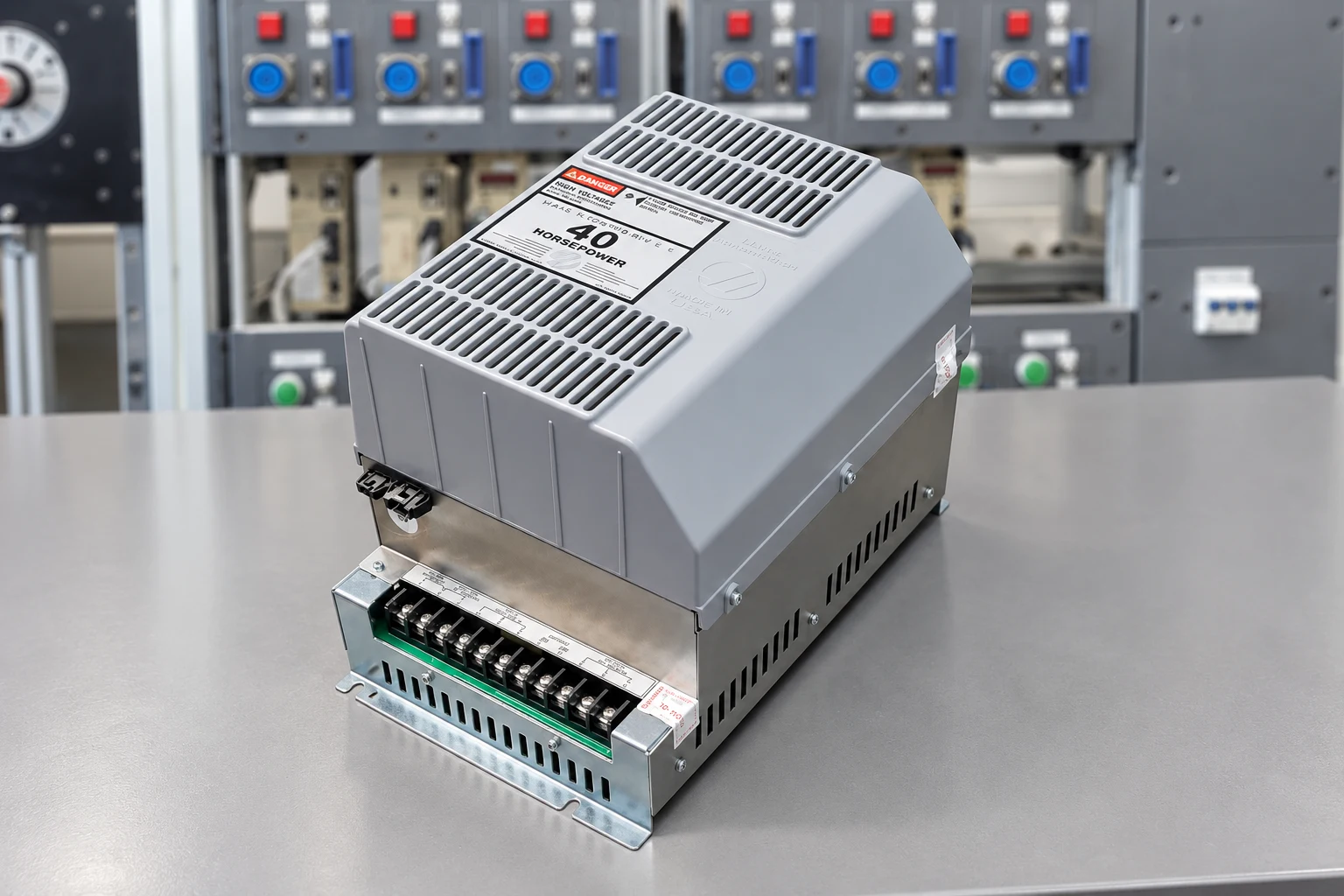

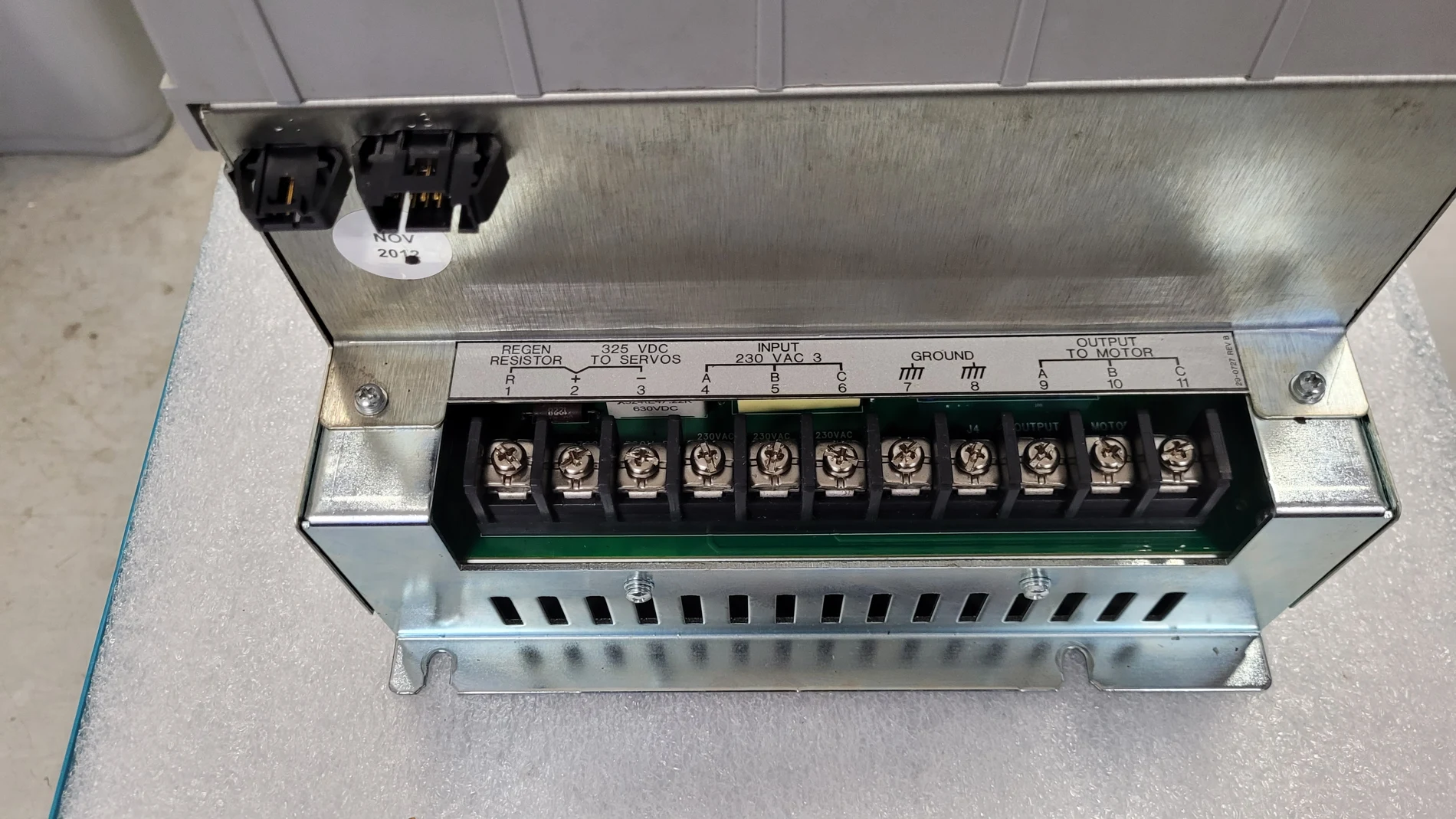

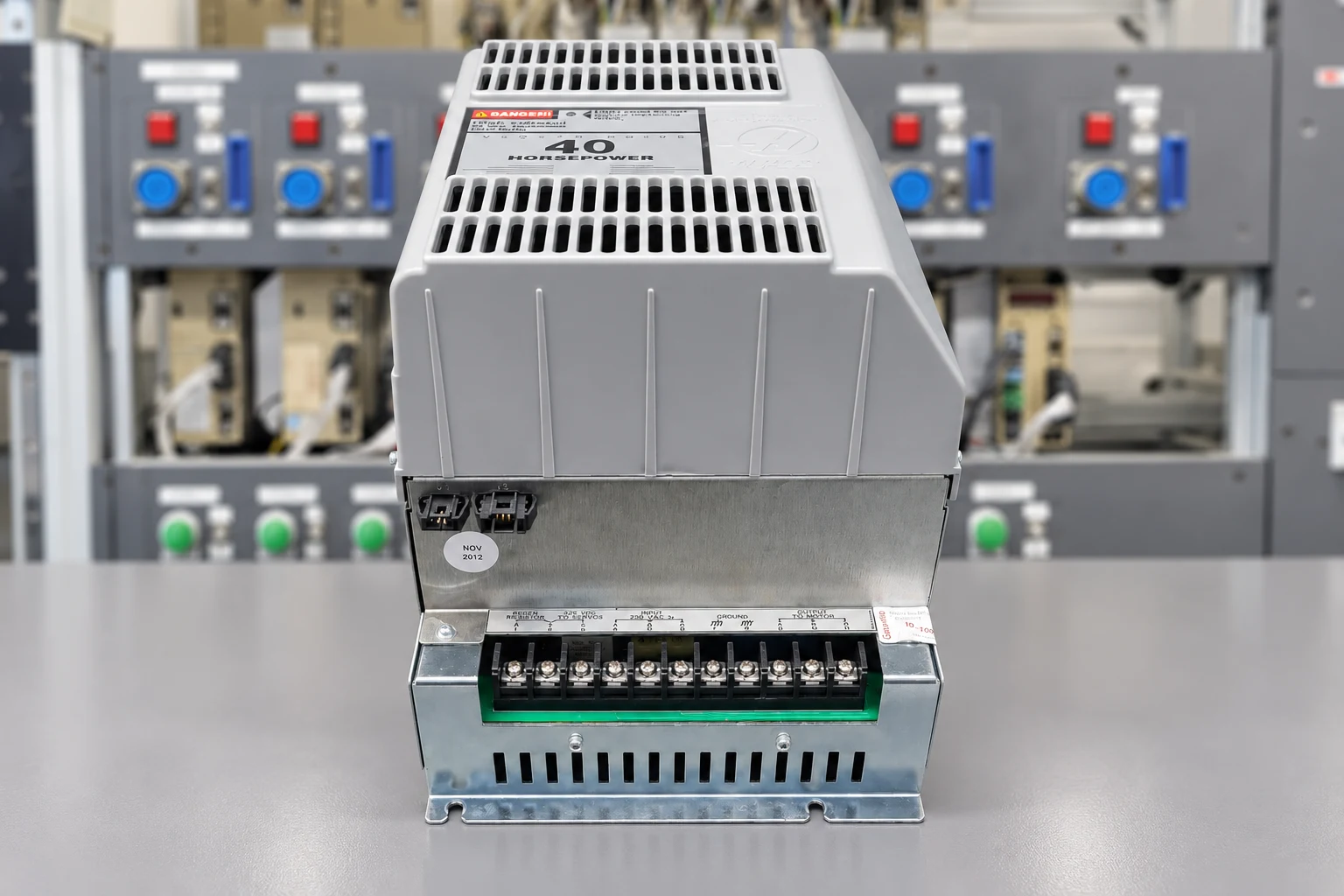

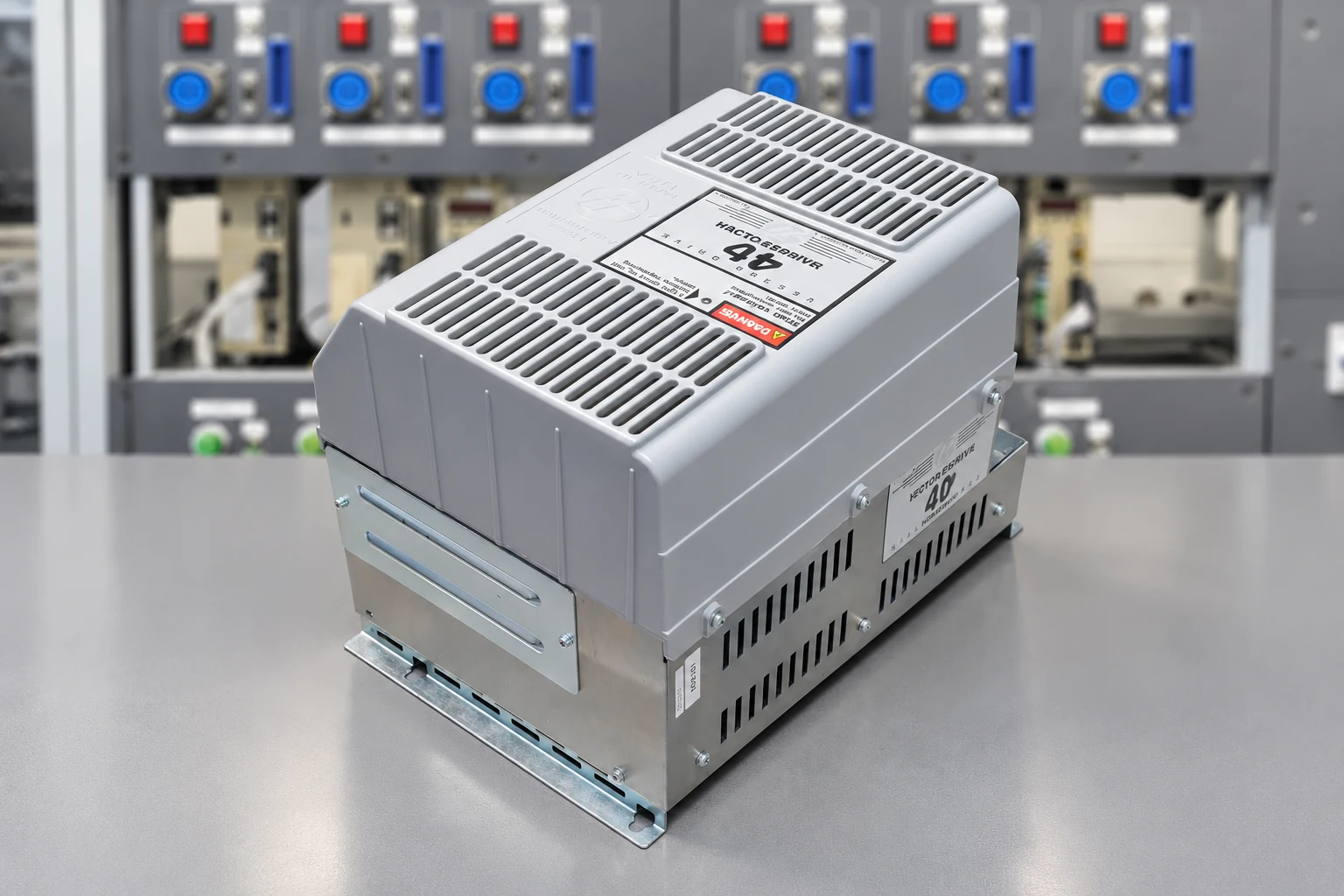

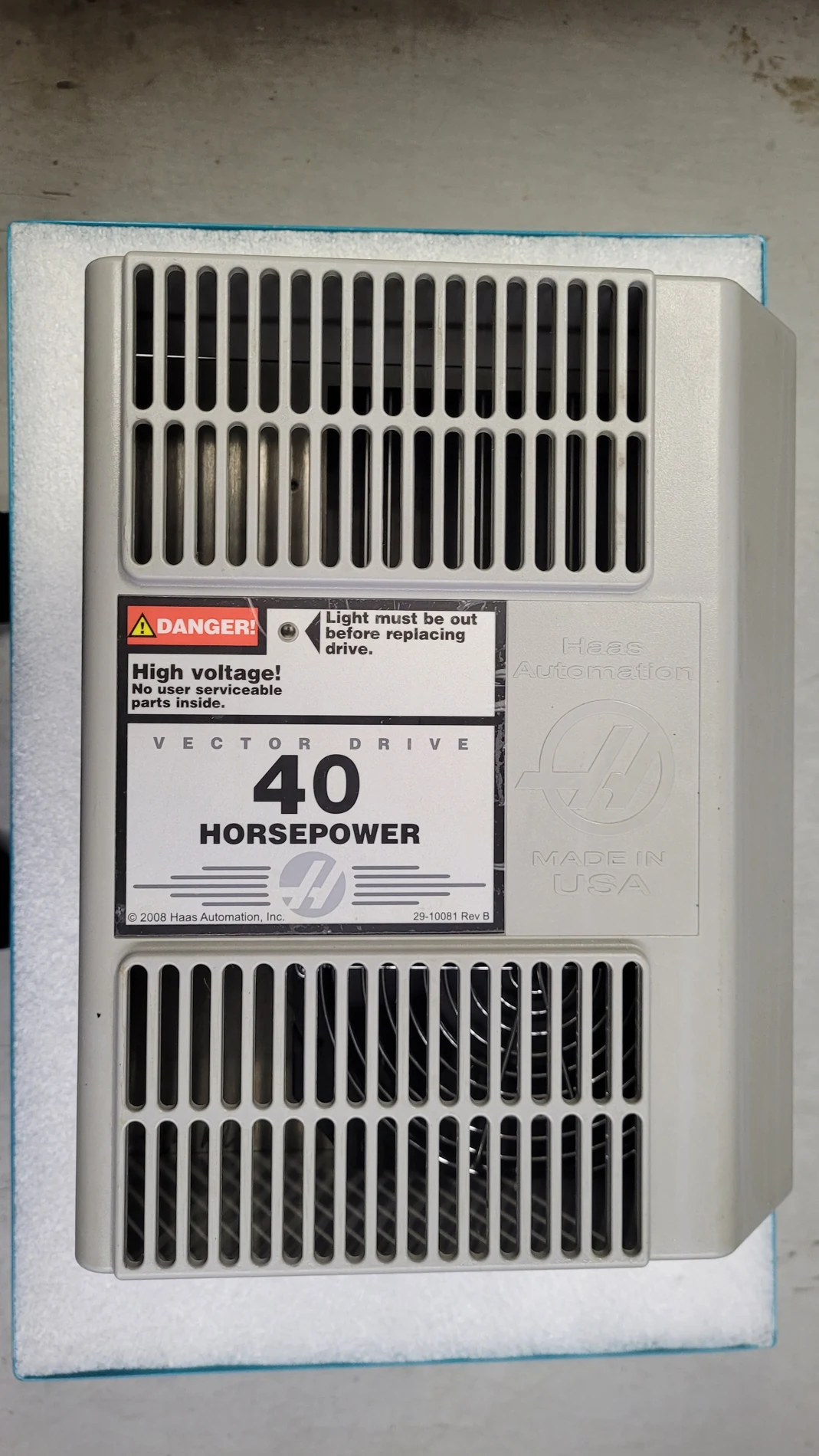

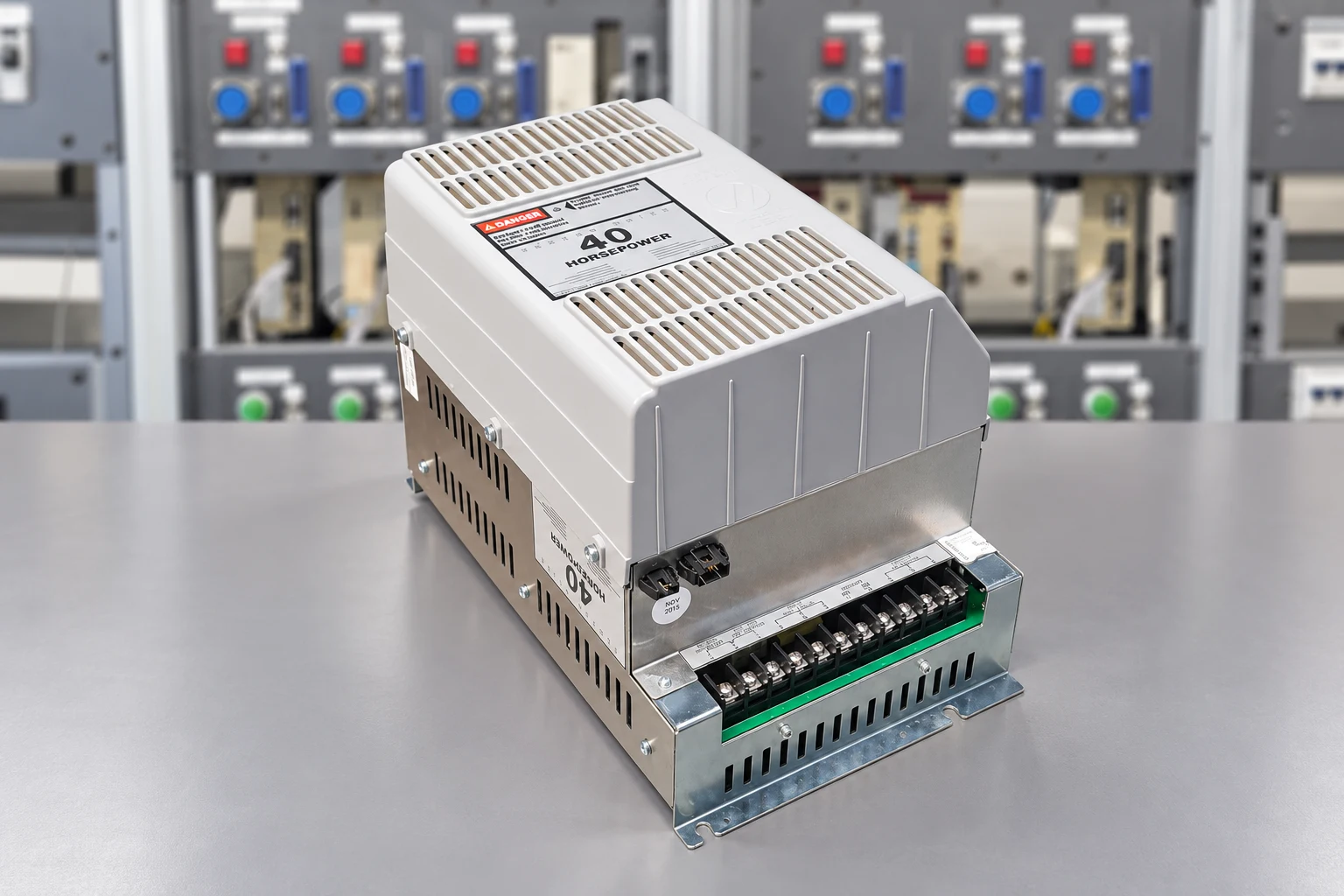

Das Gerät wurde komplett präventiv überholt. Dazu gehörten die Instandsetzung der festgestellten Schäden und der Austausch der Leistungskondensatoren. Die beigefügten Bilder dokumentieren den Zustand vor und nach der Reparatur. Das Video zeigt die zum Reparaturfall bereitgestellte Testaufnahme an der Maschine.

Auswahl allgemeiner Alarmreferenzen

Für diesen Fall wurde kein Steuerungsalarm übermittelt. Der ausgelöste Sicherungsautomat ist selbst kein Haas-Alarmcode. Die folgenden Referenzen stammen aus dem Haas-Leitfaden für Vector Drives mit CHC und gelten nur bei passender Maschinen- und Steuerungsversion. Sie sind keine in diesem Fall gemeldeten Alarme.

Haas: Vector Drive – Troubleshooting Guide – CHC, TG0157.

Testaufnahme an der Maschine

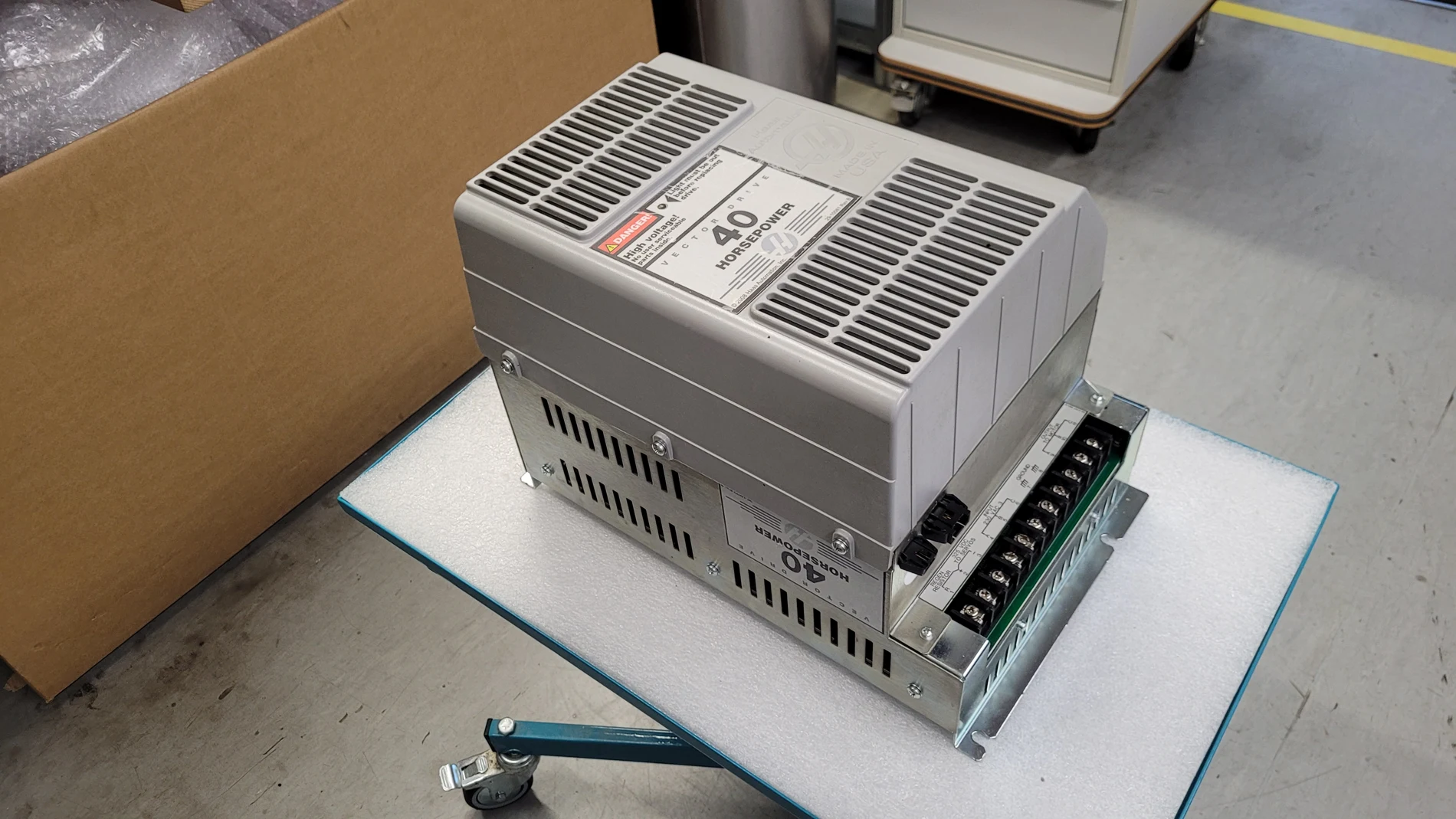

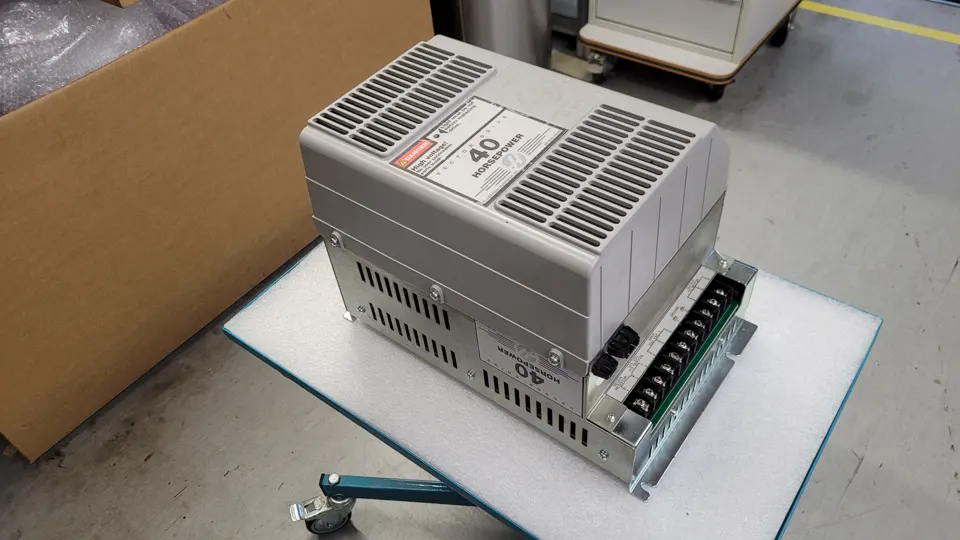

Bilder zum Reparaturfall

Reparaturanfrage

Senden Sie uns die Gerätebezeichnung, ein Typenschildfoto und eine Beschreibung, wann der Sicherungsautomat auslöst. Ergänzen Sie gegebenenfalls die Alarmanzeige und bereits durchgeführte Arbeiten. industrypart unterstützt Sie mit der Diagnose, Reparatur und präventiven Überholung industrieller Antriebselektronik.
