31.08.2025 von Viktor Siebert

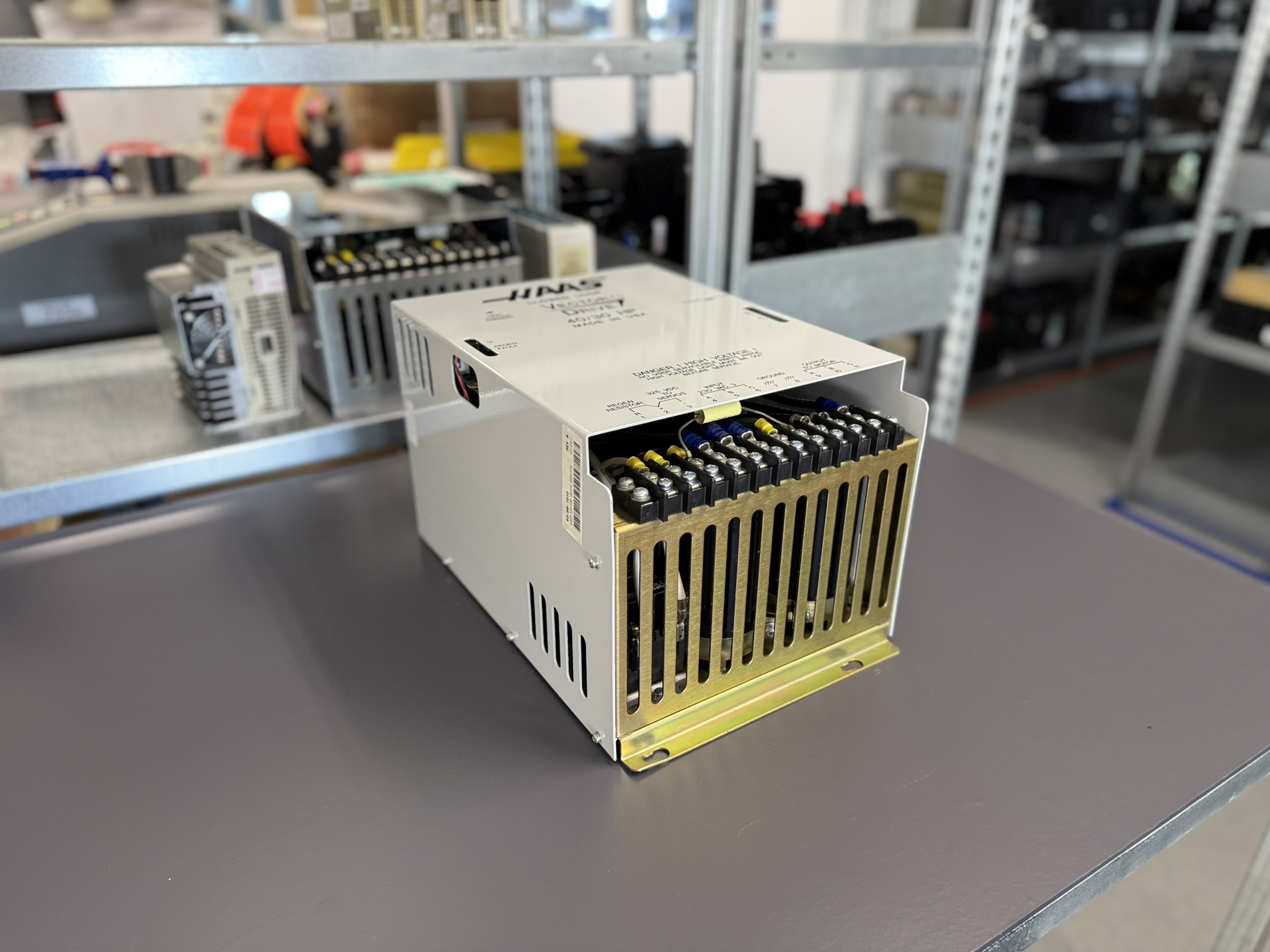

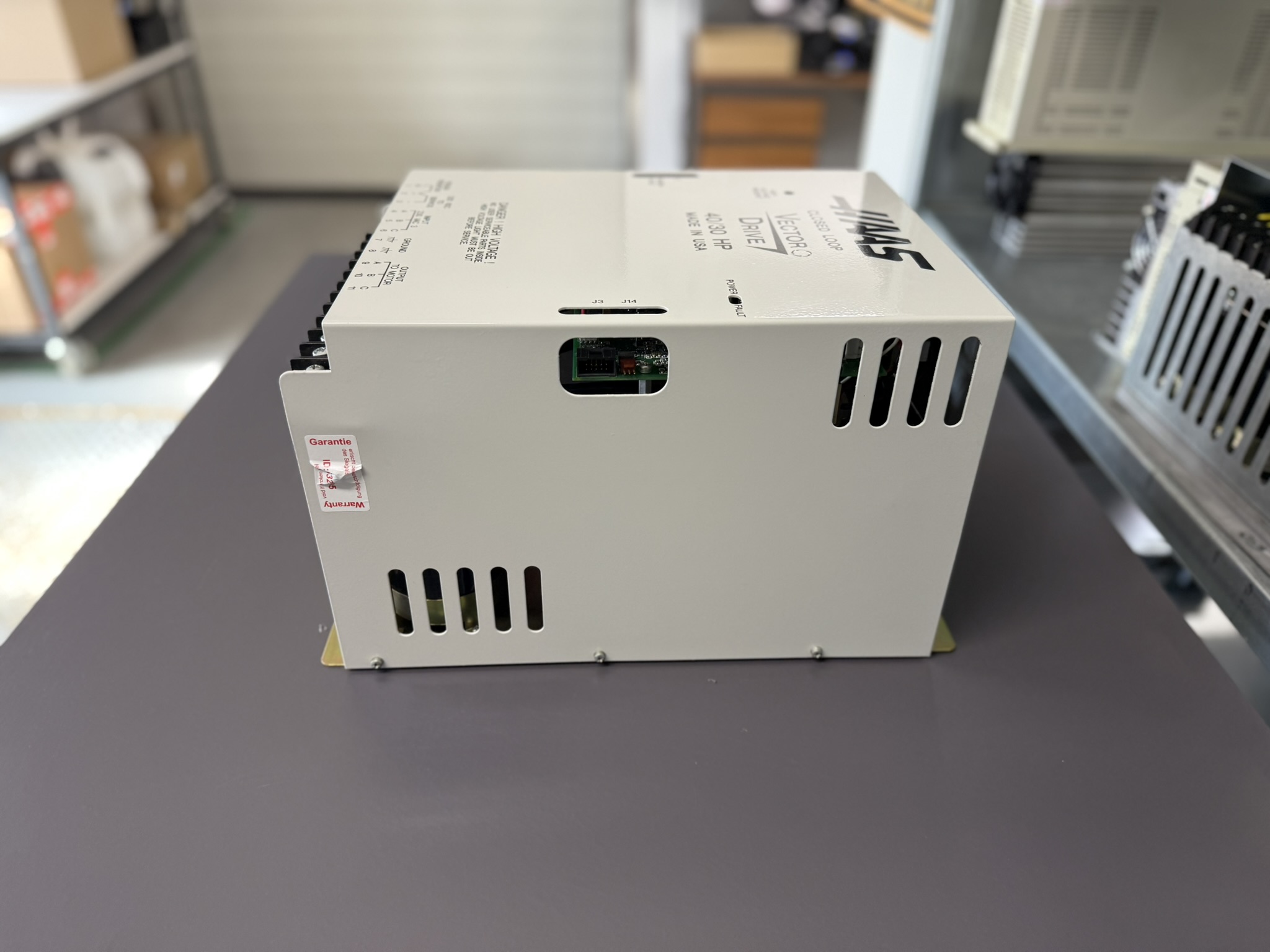

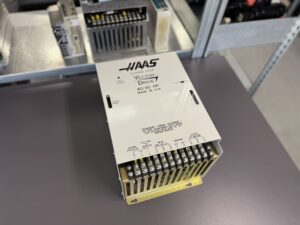

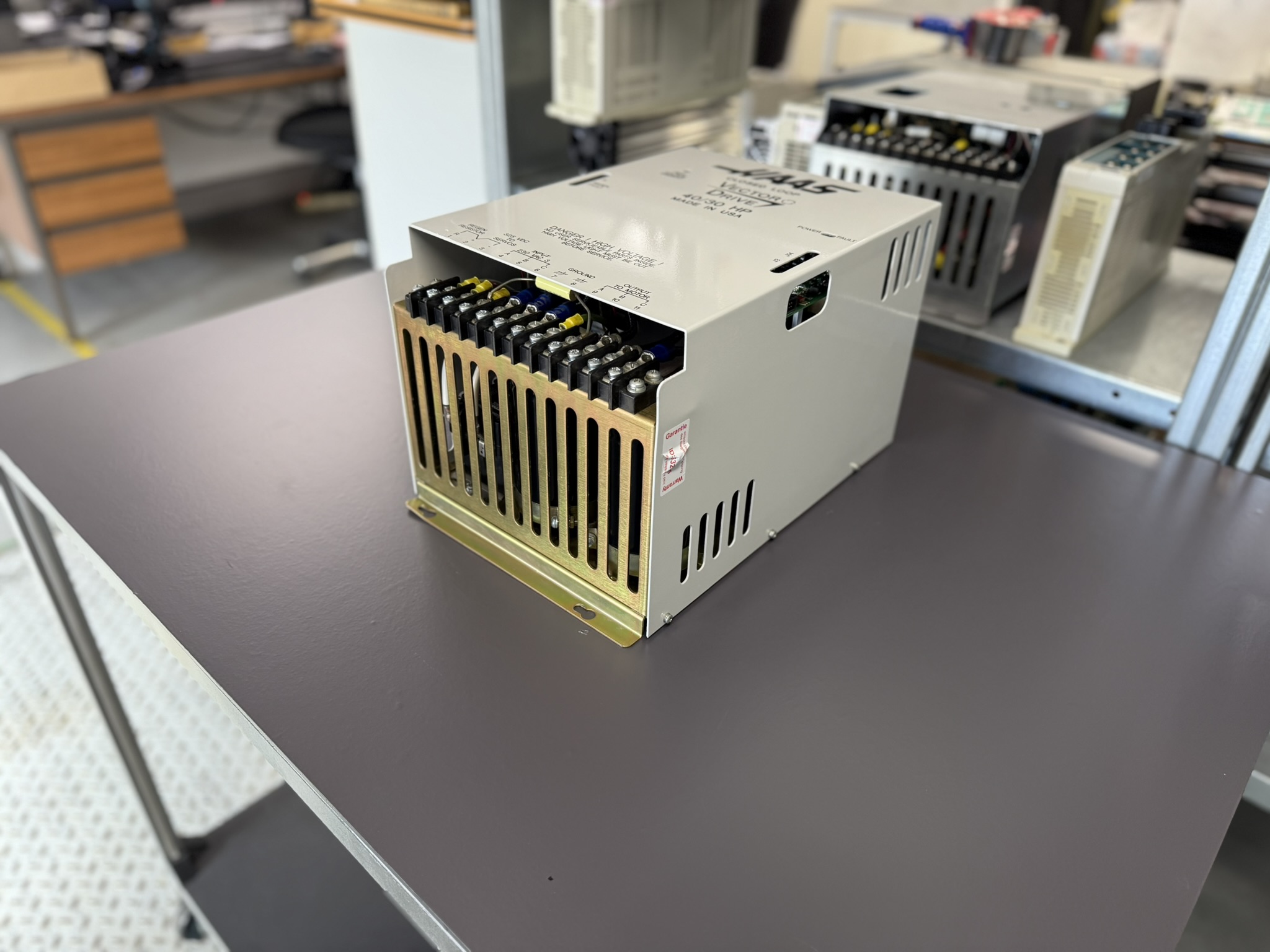

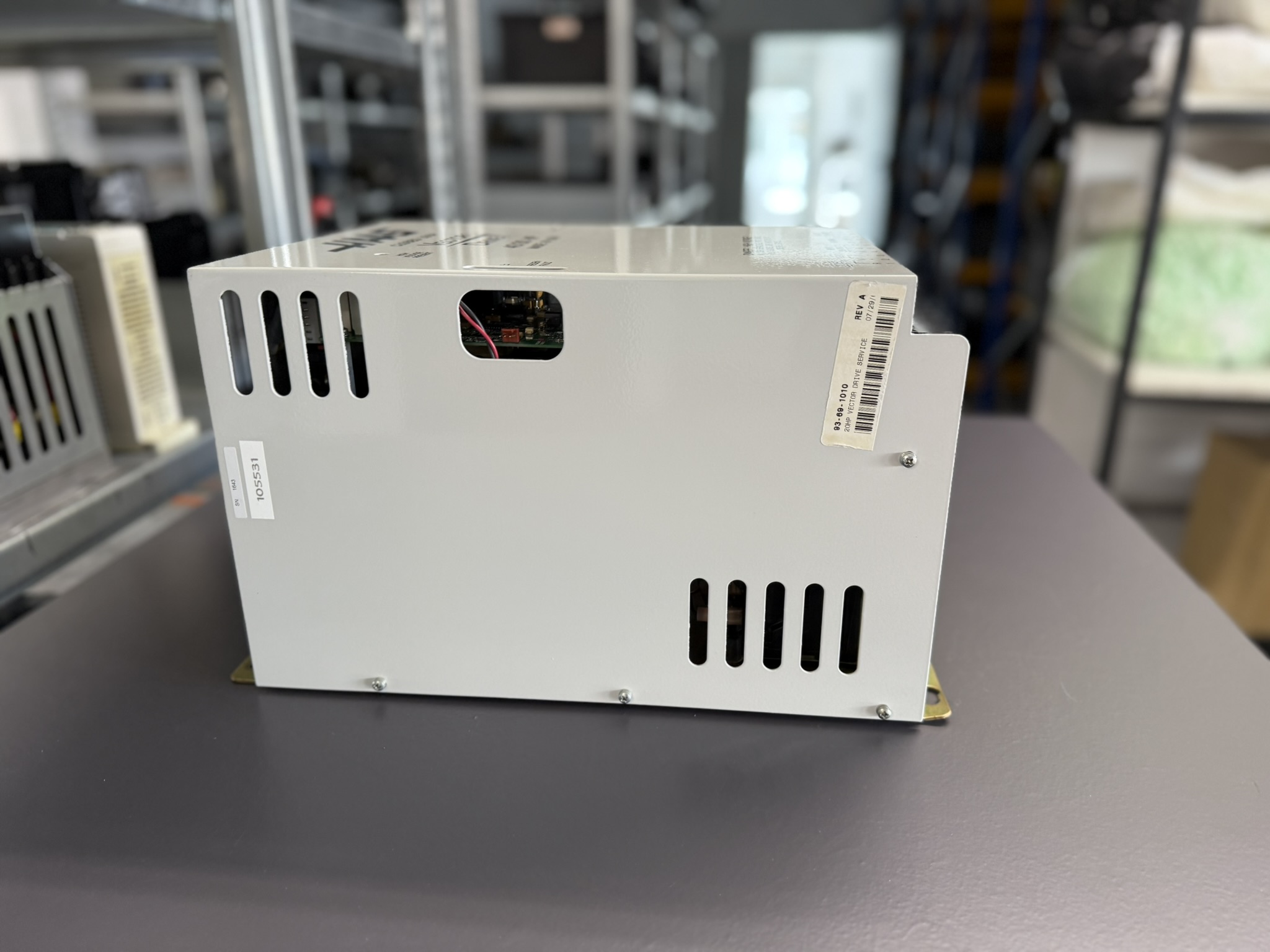

Reparaturbericht aus der Werkstatt -> Ein Fall von Überspannung HAAS Vector Drive 20 HP 93-69-1010
Als das 20 HP Vector Drive bei uns eintraf, lag der Verdacht auf einem Standardfehler nahe -> rotes FAULT-LED, kein Hochlauf, einer der Lüfter war blockiert.
Doch unser Techniker ahnte früh: „Da stimmt mehr nicht.“ Bei genauer Analyse fiel eine deutlich riechbare Brandstelle auf der Steuerplatine auf. Mit dem Oszilloskop zeigte sich: Teile der Transistoransteuerung lieferten kein sauberes Signal.
Ein Blick unter die Lupe bestätigte die Vermutung: mehrere SMD-Widerstände waren geschwärzt, ein kleiner MOSFET war regelrecht geschmolzen. Diagnose: Überspannungsschaden, vermutlich durch plötzliche Netzspitze oder defekten Lüfter als Kettenreaktion.
Die Reparatur forderte Präzision: Über 50 Bauteile wurden ausgetauscht: darunter MOSFETs, Gate-Treiber, Schutzdioden, Widerstände, Kondensatoren. Die Platine wurde in drei Stufen gereinigt (Isopropanol, Ultraschall, Trockenkammer).
Nach Wiederaufbau folgten:
- vollständiger Funktionstest
- Isolationstest unter Wärme
- 3h Dauerlasttest am Spindelsimulator
Seit der Rückgabe läuft das Gerät nun stabil im 3-Schicht-Betrieb beim Kunden.
Präventive Maßnahmen für den Kunden
- Lüfter jährlich prüfen und tauschen
- Gehäuse regelmäßig absaugen / Druckluft verwenden
- Netzspannung auf korrekten Bereich (200–240 V) kontrollieren
- REGEN-Widerstand regelmäßig messen
- Alle 5 Jahre: Elektrolyt-Kondensatoren prüfen lassen
Fazit
Das HAAS 20 HP Vector Drive ist ein robustes Herzstück jeder Spindelmaschine, aber auch sensibel gegenüber thermischen Belastungen und Überspannung. Wer es schützt, spart viel Geld und Zeit.
Weitere Informationen zu unseren HAAS-Reparaturen finden Sie hier: HAAS Drives und Motoren
Zum erwähnten Drive: HAAS Vector Drive 20 HP 93-69-1010
📞 Ihr habt Fragen oder ein defektes Gerät?
Meldet euch gerne direkt bei uns – wir helfen schnell, kompetent und lösungsorientiert.
Gerätedaten:

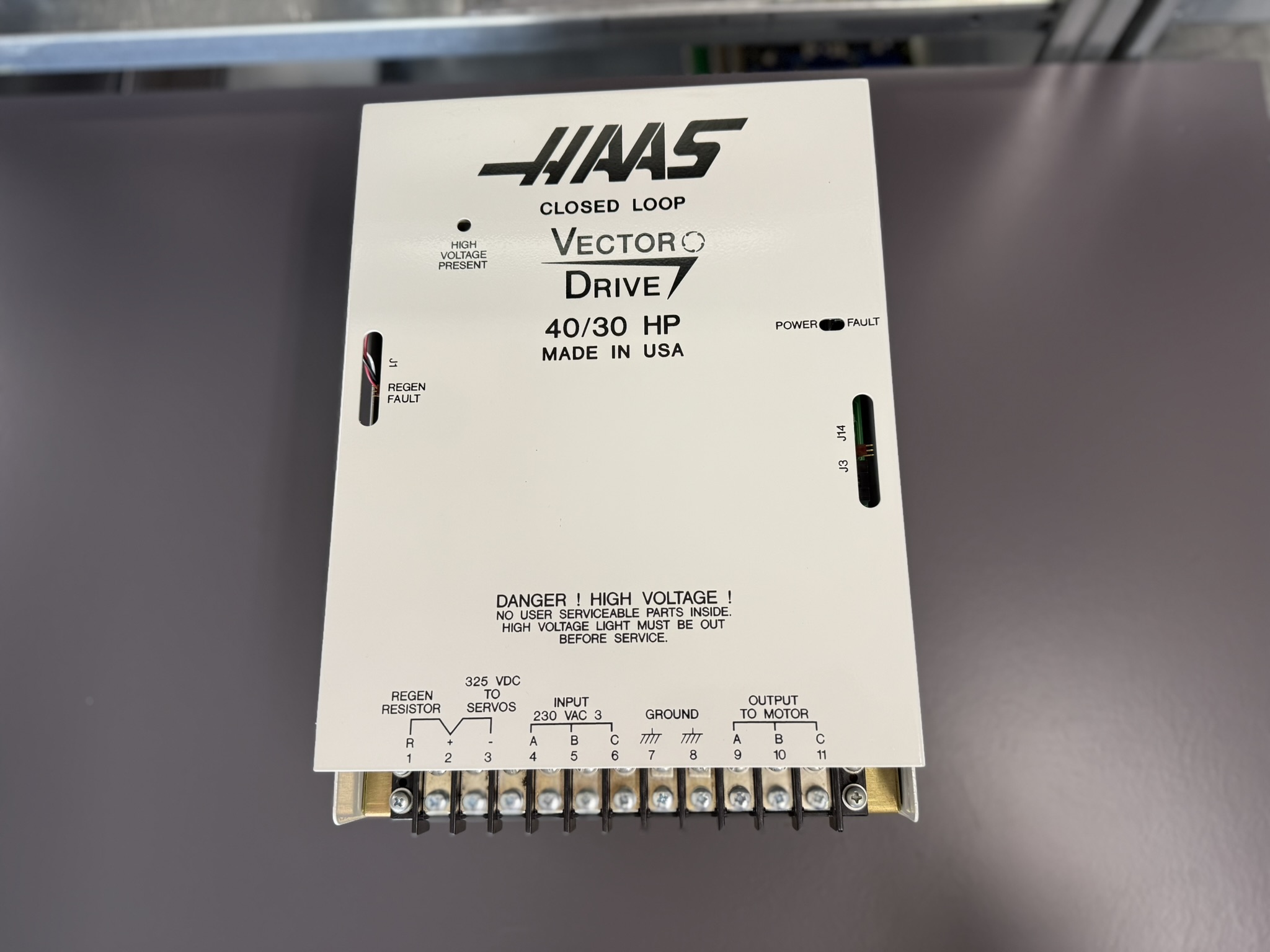

Technische Spezifikationen
| Parameter | Wert |
|---|

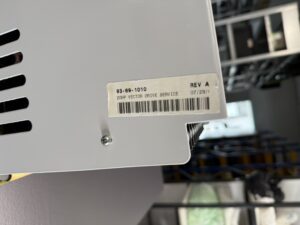

| Modell | 93-69-1010 |
| Bezeichnung | HAAS Vector Drive 20 HP |
| Eingangsspannung | 230 VAC (Dreiphasig) |
| Eingangsfrequenz | 50/60 Hz |
| DC-Ausgangsspannung | ca. 325 VDC |
| Motorausgänge | A, B, C (Phasenausgänge) |
| Lüfteranschlüsse | integriert, temperaturgesteuert |
| REGEN-Anschluss | separat über Klemmen 1 & 2 |
| Signalanschlüsse | J3, J4 (Steuerung) |
| Gewicht | ca. 12 kg |
| Bauform | Geschlossen, Wandmontage |
| Herkunft | Made in USA |
Einsatzumgebung & kompatible Geräte
Das 20 HP Vector Drive kommt in HAAS CNC-Maschinen der Generation ab 2007 zum Einsatz – insbesondere in:
- VF-Serie (z. B. VF-2SS, VF-4)
- ST-Drehmaschinen
- Mini Mill und Super Mini Mill
- Kombiniert mit HAAS Spindelmotoren & Servo Amplifiern
Betriebsumgebung:
- Umgebungstemperatur: max. 40 °C
- Belüftung erforderlich, keine direkte Staubbelastung
- Netzspannung im Bereich 200–240 VAC
Funktionsbeschreibung
Das HAAS Vector Drive ist ein geregelter Hochleistungsverstärker, der die Spindel mit Energie versorgt und die DC-Zwischenkreisspannung für alle Servo-Amplifier bereitstellt. Der Antrieb nutzt ein echtes Closed-Loop-Vector-Control-System, das:
- hohe Drehmomente bei niedriger Drehzahl
- präzise Drehzahlregelung
- und breites Drehmomentband ermöglicht
Alle Steueralgorithmen befinden sich in der MOCON-Firmware. Über das J3-Interface wird das Gerät vom Mainboard angesteuert und sendet Signale zu Spannung und Fehlerzustand an das I/O PCB.
Alarmmeldungen und Troubleshooting
| Alarmcode | Bedeutung | Mögliche Ursache | Lösung |
|---|
| 123 | Spindle Drive Fault | Kurzschluss, defekte Last | Kabel, Motor, Drive prüfen |
| 993 | Amplifier Short Circuit | Ausgangskurzschluss | Ansteuerung & Ausgang überprüfen |
| 2040 | Vector Drive Short | REGEN oder Ausgang defekt | Widerstand prüfen, ggf. Drive tauschen |
| 292 | High Voltage Power Supply Fault | Über-/Unterspannung, Überhitzung | AC prüfen, Lüfter prüfen |
| 160 | Low Incoming AC Line Voltage | Netzspannung zu niedrig | Eingangsversorgung und Trafotaps prüfen |
| 647 | REGEN Load Shorted | Bremswiderstand defekt | Widerstand prüfen, ggf. tauschen |
| 200 | Power Supply Overtemperature | Lüfter defekt | Lüfter tauschen |
| 4444 | REGEN On Too Long | Bremswiderstand zu klein | REGEN anpassen, Drive prüfen |
| 648 | DC Bus Shorted | Amplifierfehler | DC-Bus trennen und Verstärker einzeln prüfen |
| 2038 | Spindle Amplifier Overtemperature | Überhitzung | Kühlung prüfen |
Bestandteile
| Modul/Teil | Bezeichnung auf Platine / Baugruppe |
|---|
| Steuerplatine | Control PCB / Power Management |
| Leistungsteil | Verstärkereinheit mit Transistoren |
| REGEN Widerstandsanschluss | Terminal 1 & 2 |
| Kühlung | Temperaturgesteuerter Lüfter, |
| Signalanschlüsse | J3, J4 (Interface zur Steuerung) |
