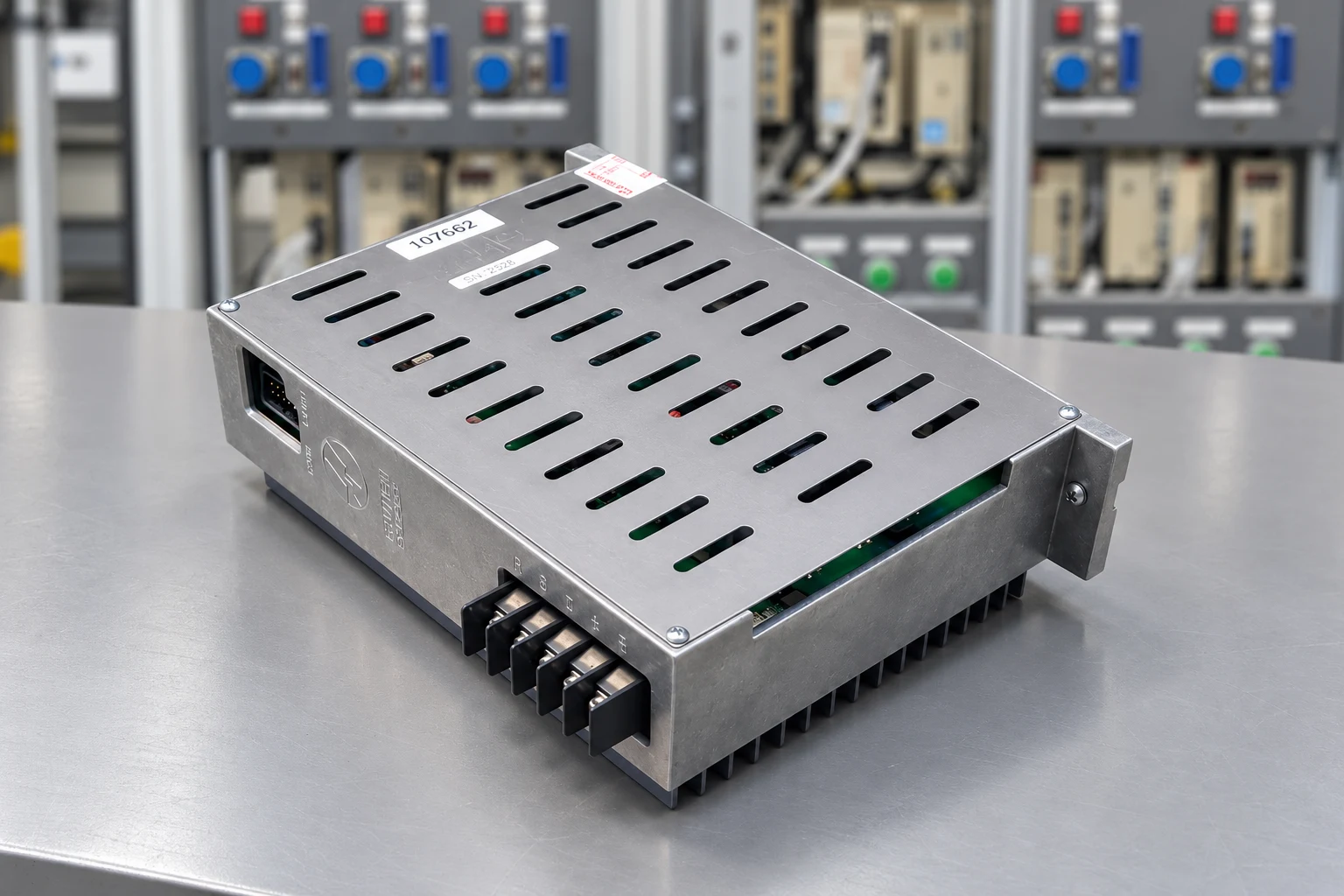

Alarm 163: „ÜBERSTROM/ANTRIEBSFEHLER Z-ACHSE“ trat bei diesem Haas Servo Amplifier AMP 60A immer wieder auf. Das Gerät mit den Bezeichnungen 32-5552C / 93-32-5552C kam deshalb zu industrypart. Unsere Untersuchung ergab eine defekte Leistungsendstufe: Mehrere Halbleiter waren kurzgeschlossen oder verbrannt. Wir haben den Verstärker vollständig präventiv überholt und anschließend in unserer Maschine unter Last getestet.

Der Reparaturfall im Überblick

Defekte Leistungsendstufe: vom Alarm zum Befund

Die wiederkehrende Meldung war der Ausgangspunkt der Fehlersuche. Der konkrete Bauteilschaden wurde bei der Untersuchung des Geräts festgestellt. Kurzgeschlossene und verbrannte Halbleiter beeinträchtigen die Funktion der Leistungsendstufe unmittelbar. Die genaue ursprüngliche Ursache dieser Bauteilschäden wurde für diesen Fall nicht dokumentiert; eine Überhitzung, ein Motorschaden oder ein Kabelproblem wird deshalb nicht nachträglich als gesicherte Ursache dargestellt.

Komplette präventive Überholung und Prüfung unter Last

Wir haben das Gerät komplett und präventiv überholt. Danach folgte die Prüfung in unserer Maschine unter Last. Damit gehört neben der Arbeit am Verstärker auch der Betrieb im Maschinenaufbau zum dokumentierten Reparaturablauf. Das Video zeigt die tatsächliche Testaufnahme; die Fotos halten den äußeren Zustand vor und nach der Reparatur fest. Eine konkrete Testdauer oder einzelne Messwerte wurden für diesen Bericht nicht angegeben.

Welche Funktion hat der Haas AMP 60A?

Der Servoverstärker bildet die Leistungsstufe zwischen CNC-Steuerung und Achsmotor. Er stellt dem bürstenlosen Motor geregelten Phasenstrom zur Verfügung. Allgemein arbeitet diese Haas-Verstärkerfamilie mit Pulsweitenmodulation: Die Leistungshalbleiter schalten so, dass der benötigte Motorstrom entsteht. Der Motor erzeugt daraus das Drehmoment für die Achsbewegung. Positionsrückmeldung und Steuerung bilden zusammen mit dem Antrieb den Regelkreis. Der Verstärker ist damit ein Achsantrieb und kein Ersatz für einen Spindel-Vector-Drive.

Haas führt 93-32-5552C im Teilekatalog als 60-A-BL-Smart-Verstärker. Die Stromklasse allein ist keine Freigabe für einen Austausch. Anschlüsse, Generation und Teilezuordnung müssen zur Maschine passen. Die allgemeine Funktionsbeschreibung folgt dem Haas Mill Service Manual 2005; die Teilebezeichnung dem offiziellen Haas-Teilekatalog.

In welchen Maschinen wird dieser Servoverstärker eingesetzt?

Der Einsatzbereich sind die Achsantriebe entsprechend ausgerüsteter Haas-CNC-Maschinen. Solche Servoantriebe bewegen beispielsweise die Vorschubachsen von Bearbeitungszentren und Drehmaschinen. Im hier dokumentierten Fall betrifft die Fehlermeldung die Z-Achse. Das genaue Maschinenmodell wurde nicht mitgeteilt.

Eine verlässliche Liste einzelner Maschinenmodelle für exakt 32-5552C / 93-32-5552C lässt sich aus den vorliegenden Herstellerunterlagen nicht ableiten. Deshalb nennen wir keine pauschale Freigabe für sämtliche VF-, SL- oder ST-Maschinen. Zur Zuordnung benötigt man Maschinenmodell, Seriennummer, betroffene Achse und die vollständige Teilenummer einschließlich Index. Der Haas-Teilekatalog unterstützt die Suche nach Maschine beziehungsweise Seriennummer.

Alarm 163 und verwandte Achsmeldungen

Die folgende Übersicht bezieht sich auf die klassische Haas-Steuerung und historische Herstellerunterlagen. Sie ist eine Diagnosehilfe und kein Fehlerprotokoll dieses Geräts. Für diesen Fall wurde ausschließlich Alarm 163 gemeldet. Wortlaut und Verfügbarkeit hängen vom Steuerungsstand ab; neuere NGC-Codes sind nicht ungeprüft übertragbar.

Quelle: Haas Electrical Service Manual 2007, 96-0284 Rev. C, Seiten 126 bis 127 und 131.

Zusätzliche Verstärkeralarme richtig einordnen

Quelle: Haas Servo Amplifier, Troubleshooting Guide, CHC, TG0124. Diese Zusatzmeldungen sind nur dann relevant, wenn die jeweilige Steuerung sie tatsächlich ausgibt. Sie belegen keinen zusätzlichen Schaden an dem hier reparierten Gerät.

Was hilft bei der Diagnose einer Überstrommeldung?

Hilfreich sind der vollständige Alarmtext, die Alarmhistorie und die Situation beim Auftreten: direkt nach dem Einschalten, beim Freigeben der Achse, beim Verfahren oder erst unter Last. Ein Foto des Typenschilds und Angaben zu Maschinenmodell und Seriennummer erleichtern die Zuordnung. Vor dem Wiedereinbau gehört auch die Prüfung der angeschlossenen Antriebskomponenten durch Fachpersonal zum sinnvollen Vorgehen. Arbeiten am Hochvolt-Zwischenkreis sind keine Bedienermaßnahme.

Video: Maschinentest unter Last

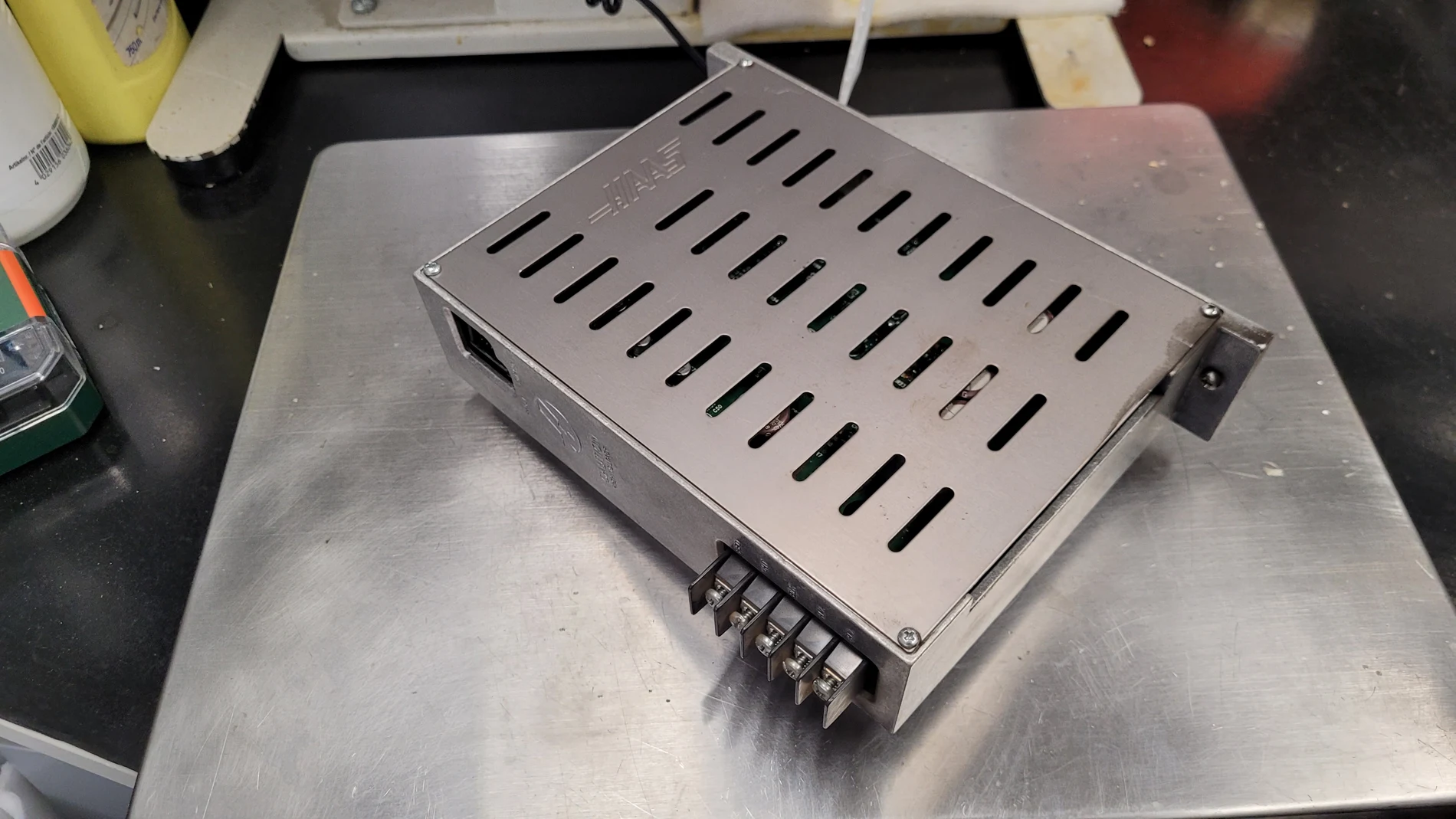

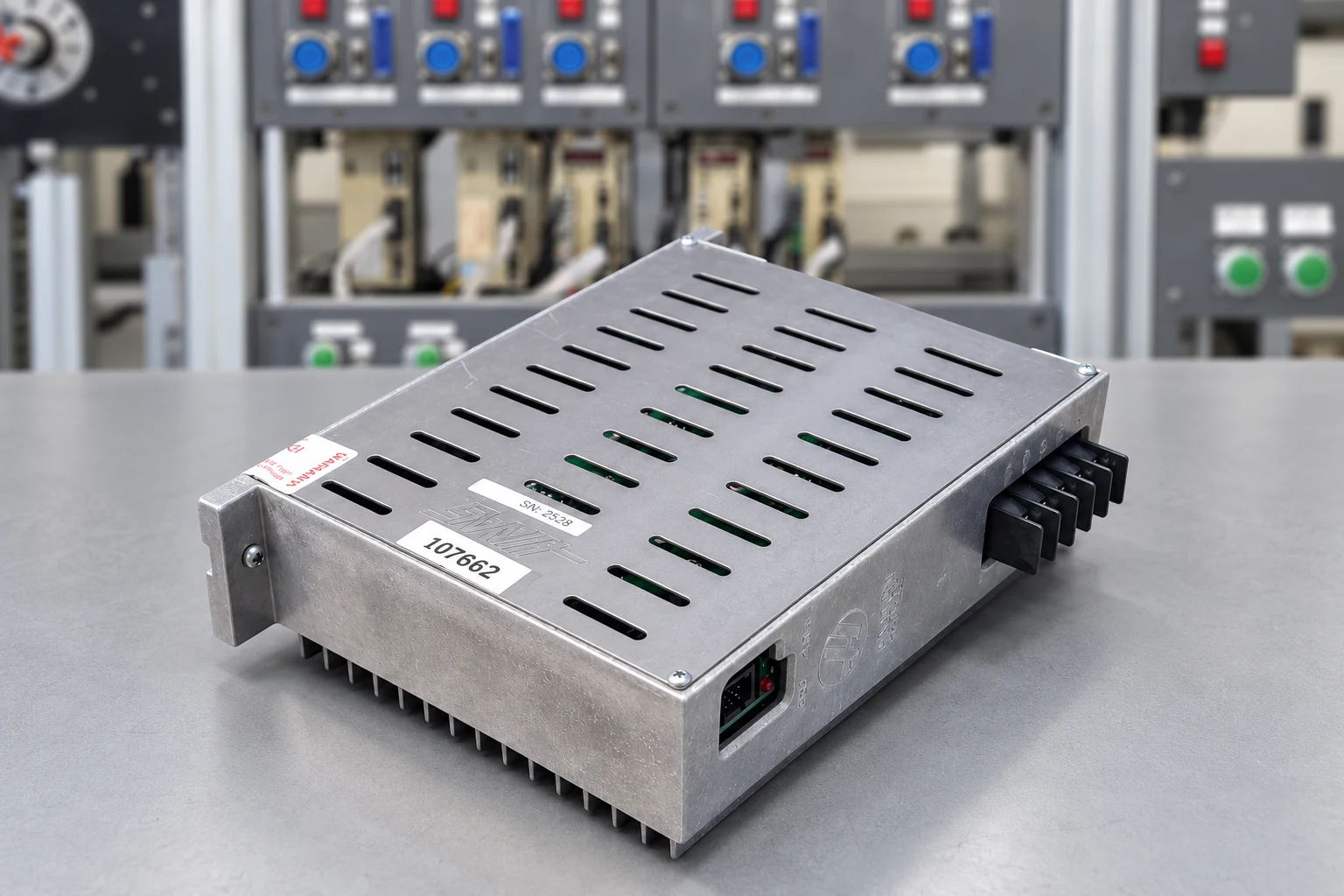

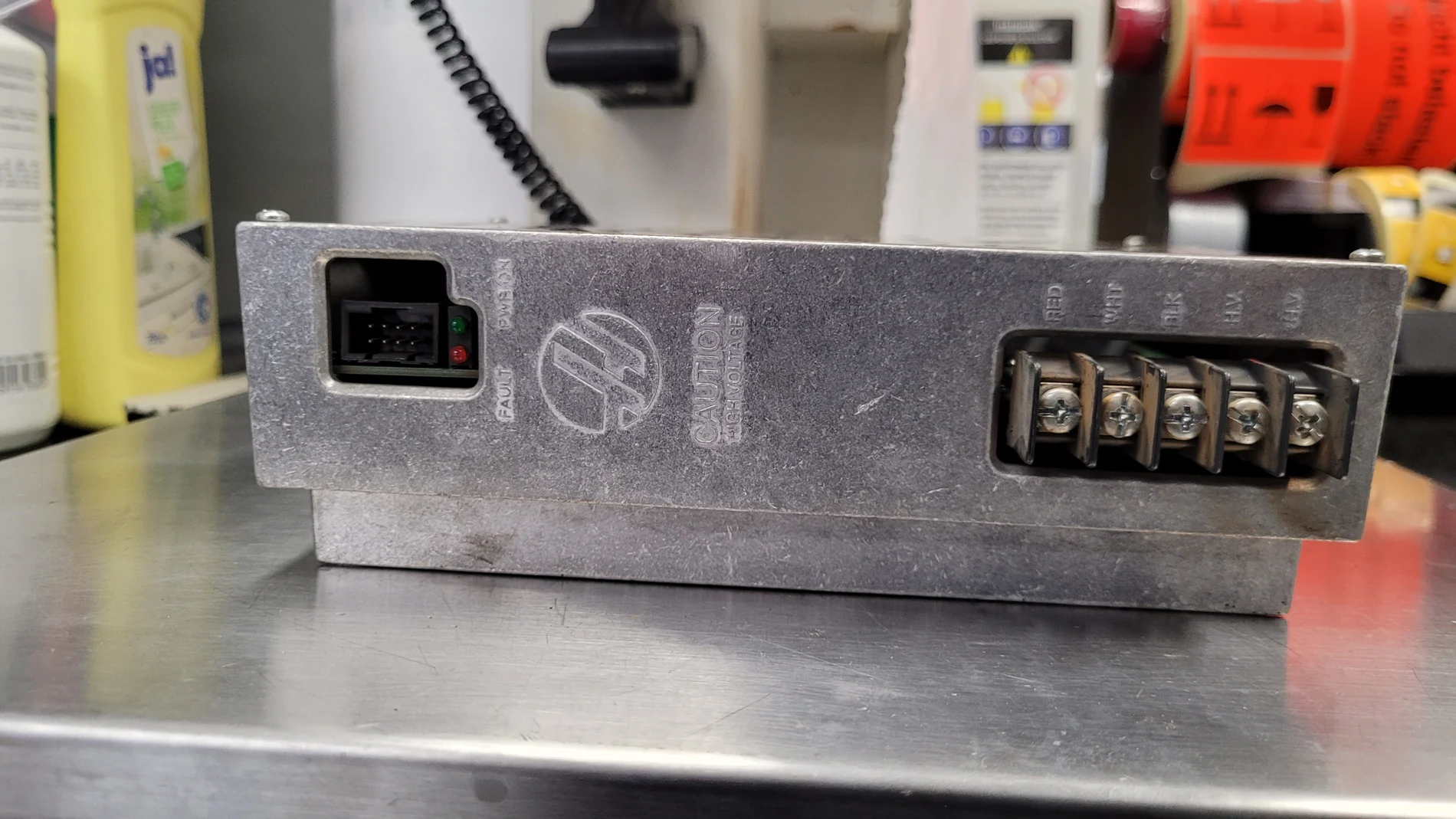

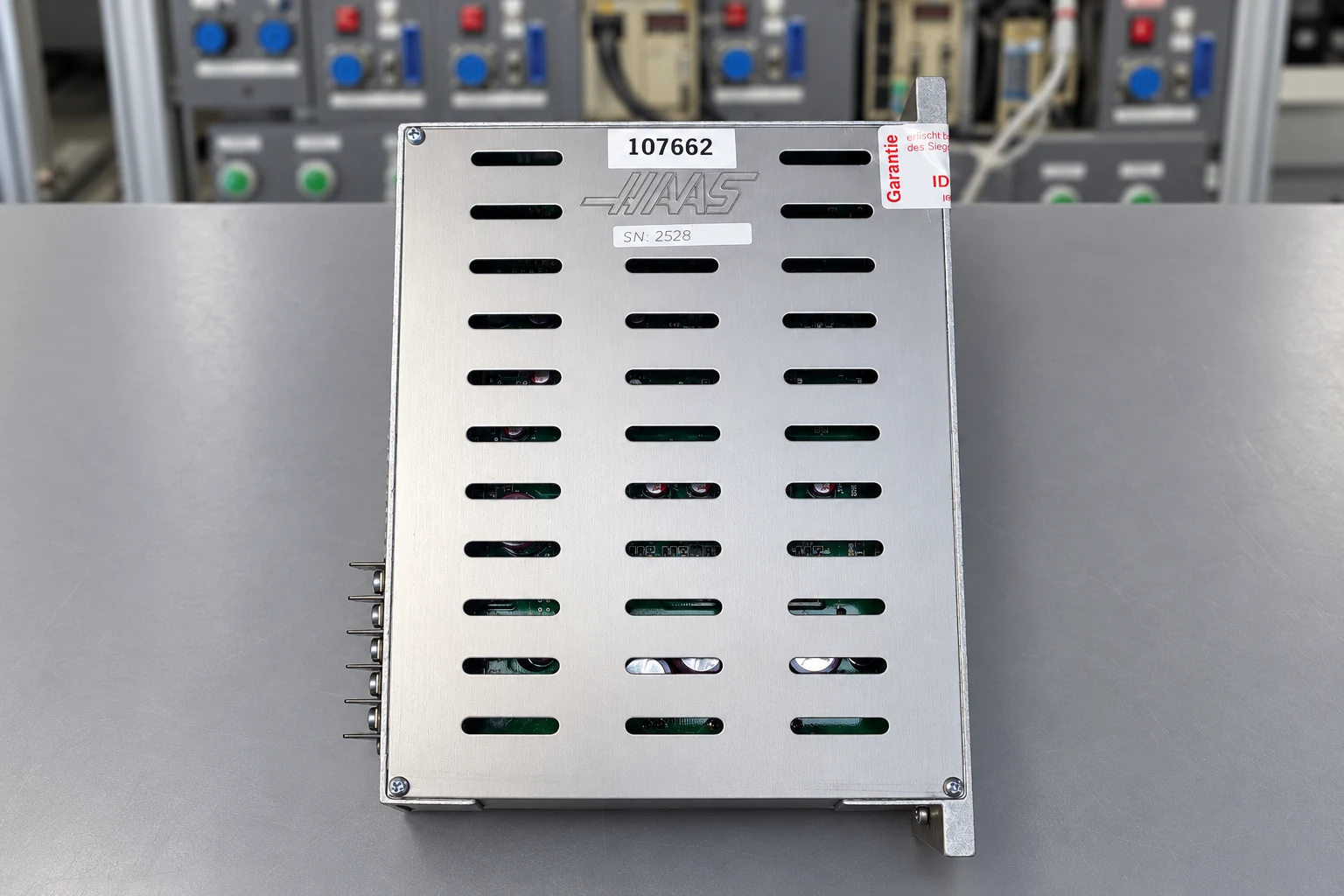

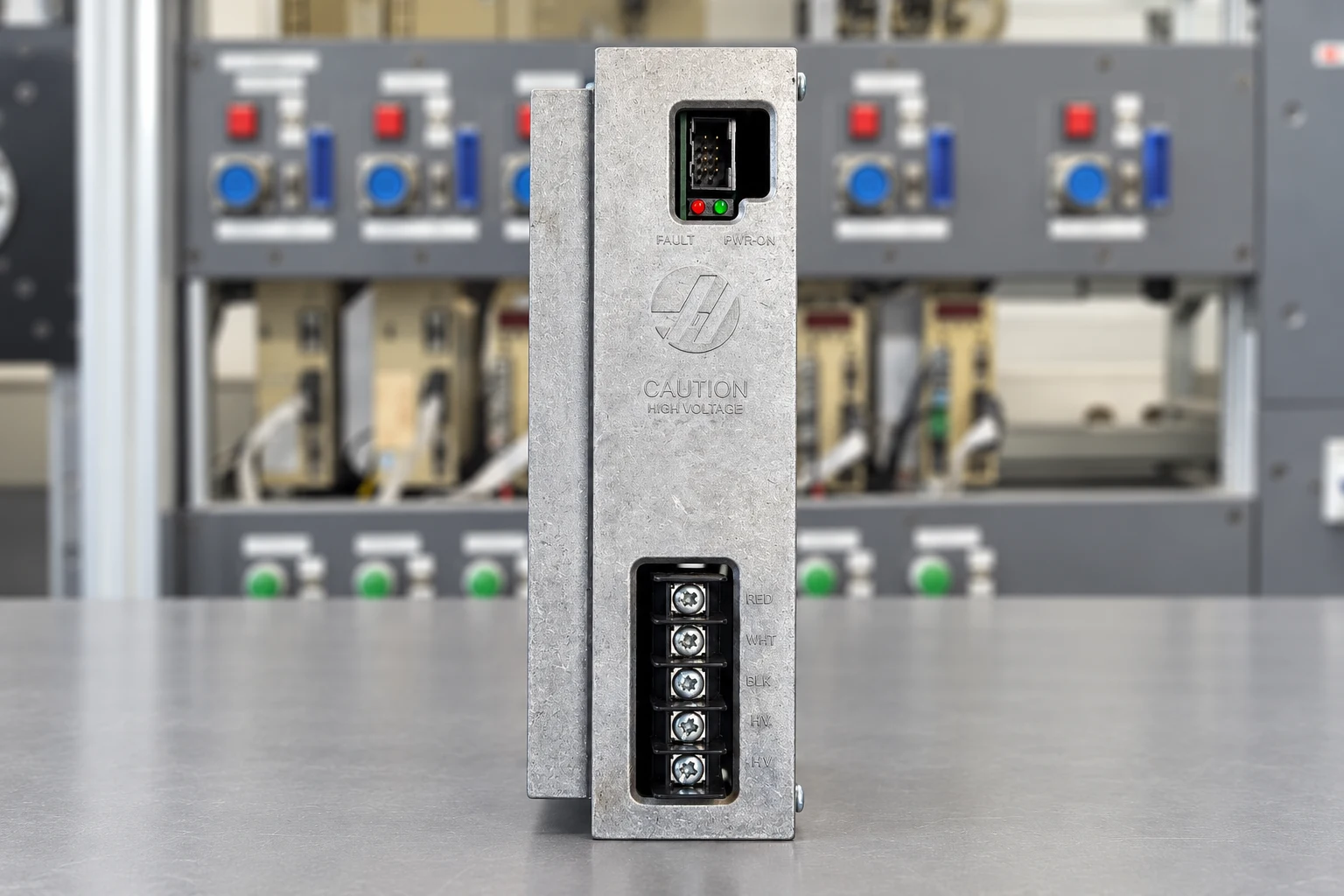

Fotos vor und nach der Reparatur

Reparatur anfragen

Passendes Gerät im Shop: Haas Servo Amplifier AMP 60A 93-32-5552C / 32-5552C.

Senden Sie industrypart die vollständige Teilenummer, ein Typenschildfoto und Ihre Fehlerbeschreibung. Weitere Informationen: Haas-Reparaturservice.
