In diesem Reparaturfall ging es um ein 320 Volt DC-Bus Netzteil vom Typ 93-69-2000C aus einer HAAS TL-1. Die Maschine zeigte sporadisch den Fehler „A/C Phase Fault“. Ein klassischer Phasenausfall also zumindest laut Meldung.

Vor Ort wurde bereits gründlich geprüft. Kein Kurzschluss messbar. Der Lüfter arbeitete korrekt. Die Lastelkos lagen bei etwa 4000 Mikrofarad und wirkten auf den ersten Blick unauffällig. Auch die Leistungstransistoren schalteten sauber, eine Prüflampe bestätigte die Funktion. Dennoch trat der Fehler unter Last immer wieder auf.

Genau solche Fälle sind technisch besonders anspruchsvoll. Denn wenn kein offensichtlicher Defekt vorliegt, beginnt die eigentliche Diagnosearbeit.

Analyse in der Werkstatt

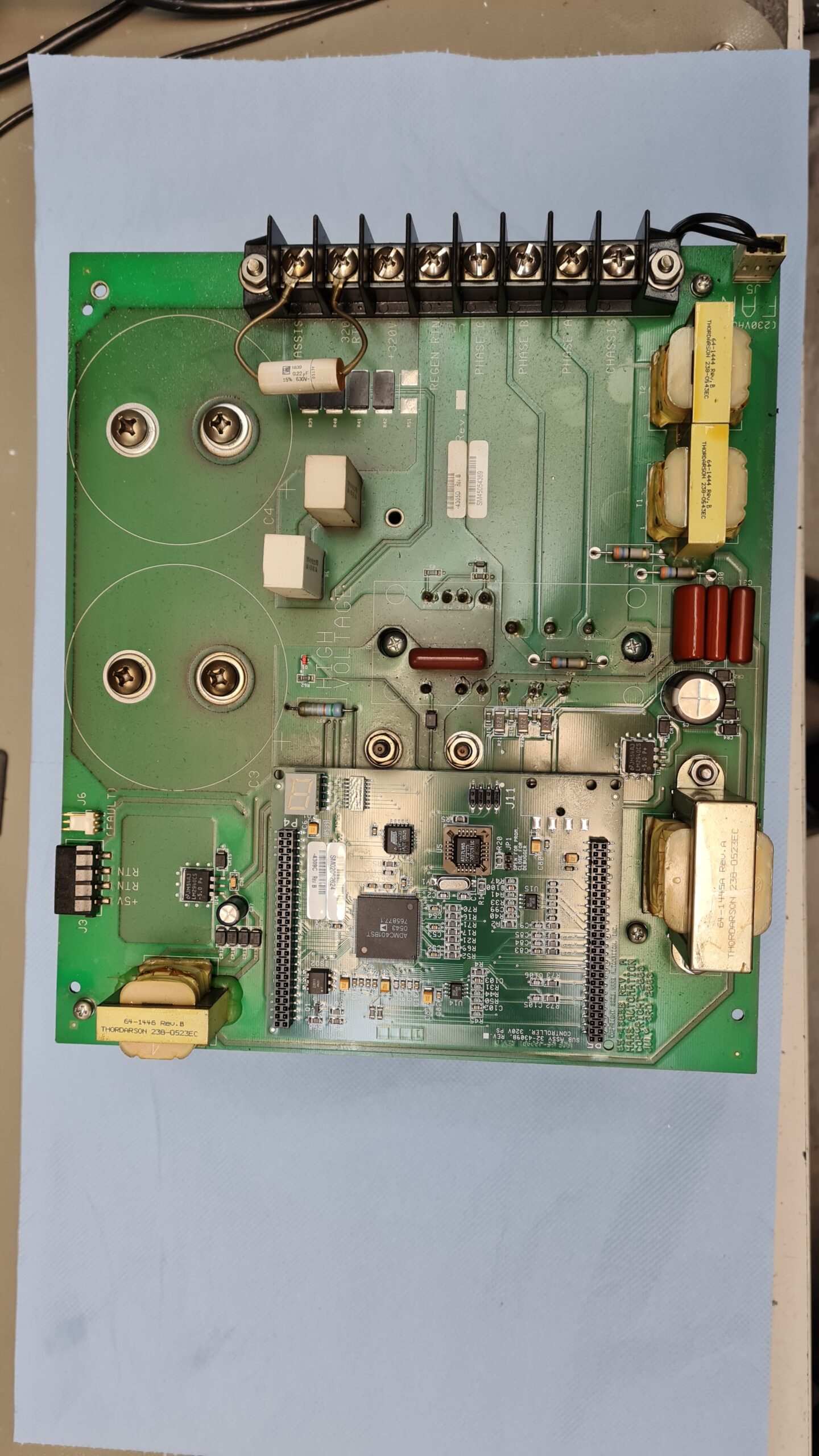

Nach Eingang in unserer Werkstatt wurde das Netzteil vollständig zerlegt. Zunächst erfolgte eine gründliche Reinigung, da sich in HAAS Maschinen häufig Kühlmittelnebel und feiner Metallstaub absetzen. Anschließend wurde die komplette Leistungseinheit überprüft:

• Sichtprüfung aller Lötstellen
• Kontrolle des Gleichrichters
• Messung der DC-Bus Kondensatoren
• Prüfung der IGBT-Einheit

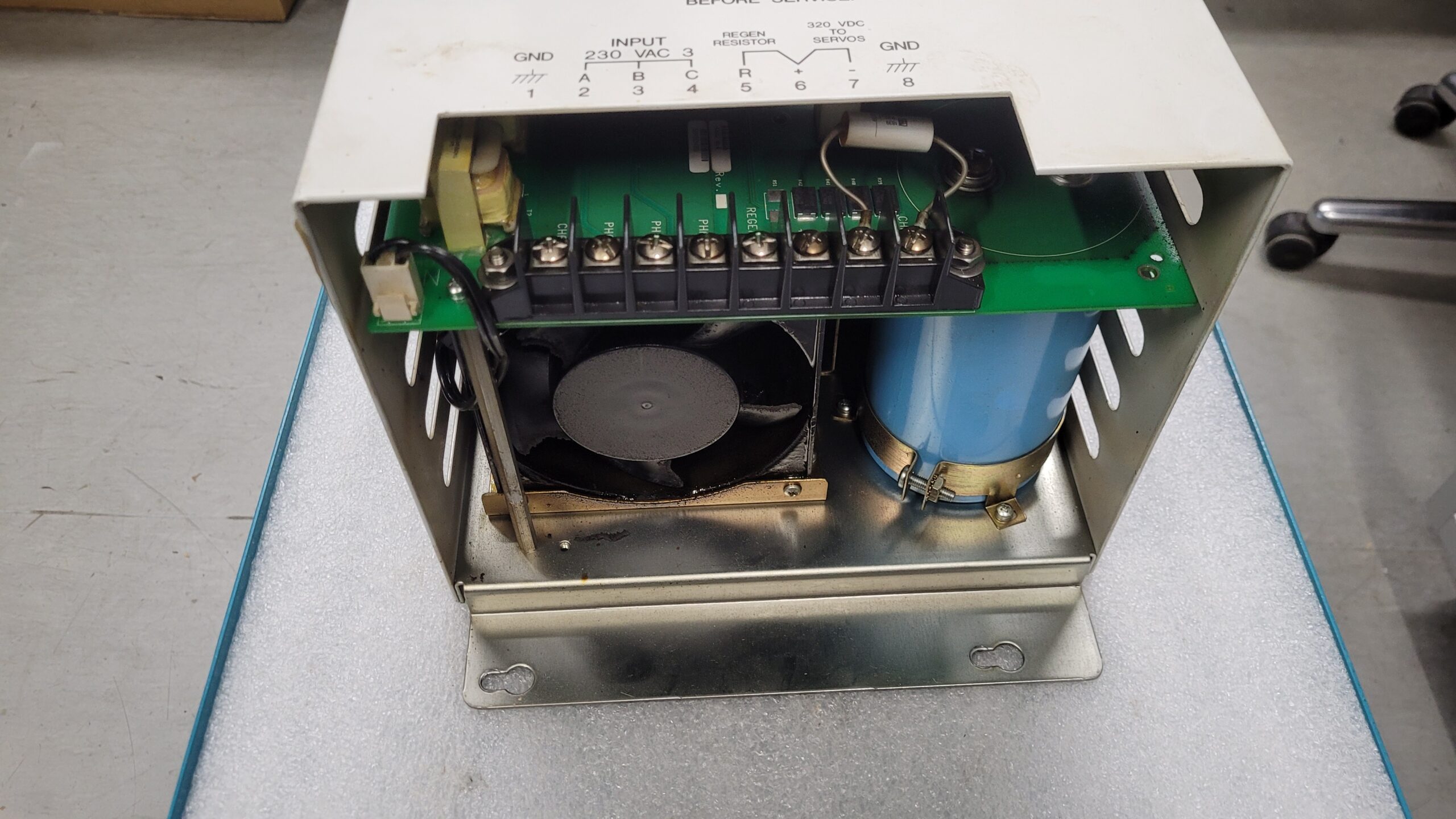

• Kontrolle der Schraubklemmen

Dabei zeigten sich typische Alterserscheinungen. Einige Lötstellen am Gleichrichter waren thermisch belastet. Die Elektrolytkondensatoren wiesen zwar noch Nennkapazität auf, jedoch war ihr Innenwiderstand unter Last nicht mehr stabil. Zusätzlich fanden sich leicht oxidierte Kontaktstellen im Klemmenbereich.

Diese Komponenten wurden präventiv ersetzt beziehungsweise nachgearbeitet. Auch der Lüfter wurde erneuert, um thermische Risiken auszuschließen.

Der Fehler bleibt und wird komplex

Nach dem ersten Lasttest zeigte sich jedoch: Der Alarm trat weiterhin auf. Damit war klar, dass die Ursache nicht im klassischen Leistungsteil lag.

Nun begann die eigentliche Fehlersuche auf Ansteuerungsebene.

Unter realer Maschinenlast wurden die Eingangsspannungen, die DC-Bus Stabilität sowie die interne Phasenüberwachung analysiert. Dabei zeigte sich eine instabile Signalbewertung innerhalb der Phasenüberwachungsschaltung. Die Eingangsspannung war vorhanden, jedoch reagierte die interne Logik empfindlich auf minimale Spannungsschwankungen im Millisekundenbereich.

Dieser Fehler war im statischen Prüfstand nicht reproduzierbar. Erst unter dynamischer Belastung mit realistischen Beschleunigungs- und Rückspeisezyklen wurde das Problem sichtbar.

Durch gezielte Signalverfolgung, Vergleichsmessungen und Bauteilüberprüfung konnte die instabile Ansteuerung identifiziert und dauerhaft behoben werden.

Abschlusstest unter realen Bedingungen

Im finalen Test lief das Netzteil mehrere Stunden in einer HAAS Maschine. Dabei wurden verschiedene Lastzustände simuliert:

• Beschleunigungszyklen
• Bremszyklen mit Rückspeisung
• Dauerbetrieb unter thermischer Belastung

Kein erneuter Phasenalarm.

Fazit

Dieser Reparaturfall zeigt deutlich: Nicht jeder Phasenfehler ist ein echter Phasenausfall. Häufig liegt die Ursache in instabilen Bauteilen oder in der internen Ansteuerlogik.

Eine nachhaltige Reparatur bedeutet daher nicht nur den Austausch offensichtlicher Verschleißteile, sondern eine tiefgehende Diagnose bis auf Signaleebene. Nur so lässt sich die Betriebssicherheit langfristig gewährleisten und ungeplante Maschinenstillstände vermeiden.

Präventive Wartung, regelmäßige Klemmenkontrolle und der rechtzeitige Austausch thermisch belasteter Komponenten verlängern die Lebensdauer solcher Netzteile erheblich.

Weitere Informationen zu unseren HAAS-Reparaturen finden Sie hier: HAAS Drives und Motoren

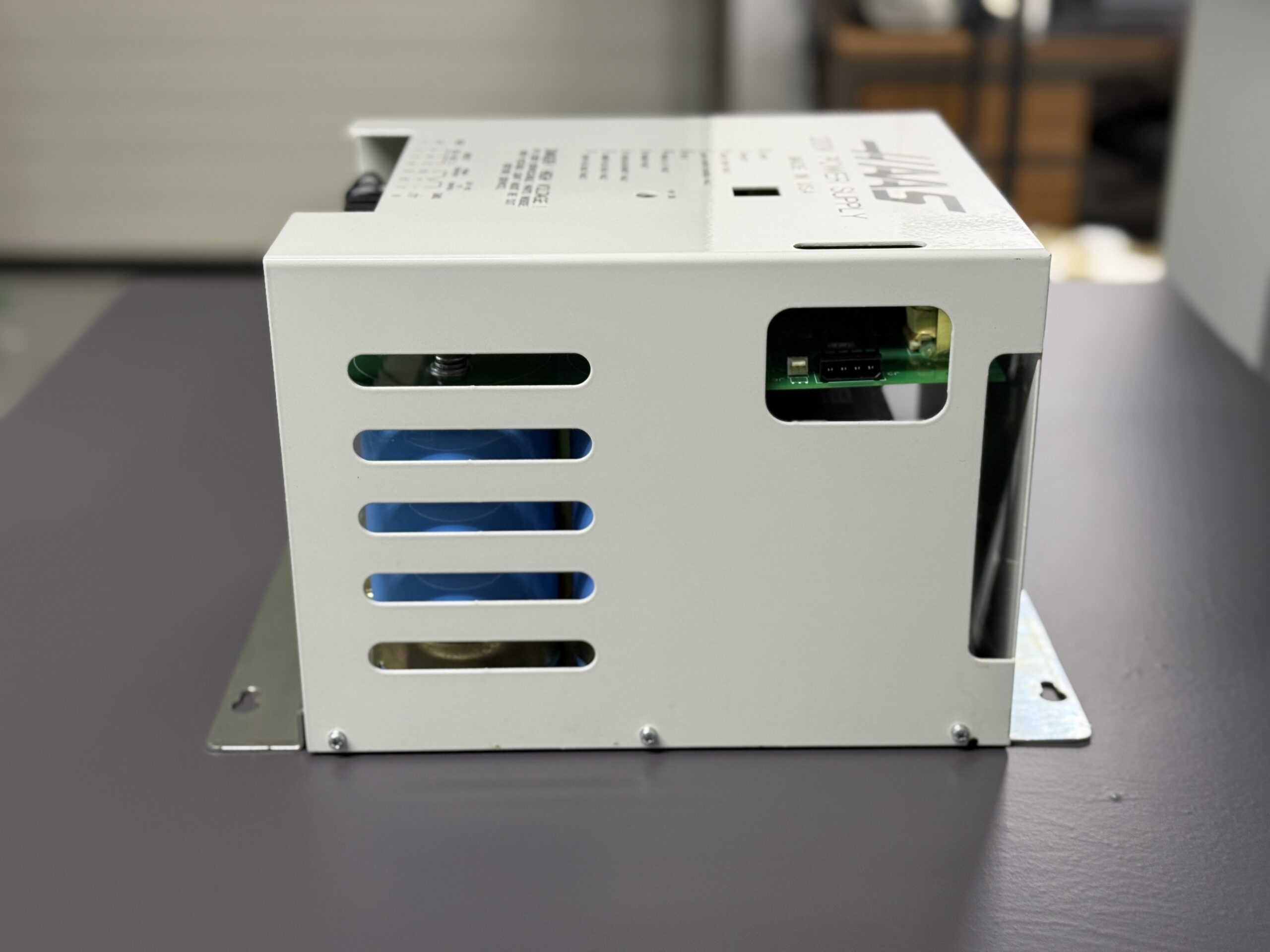

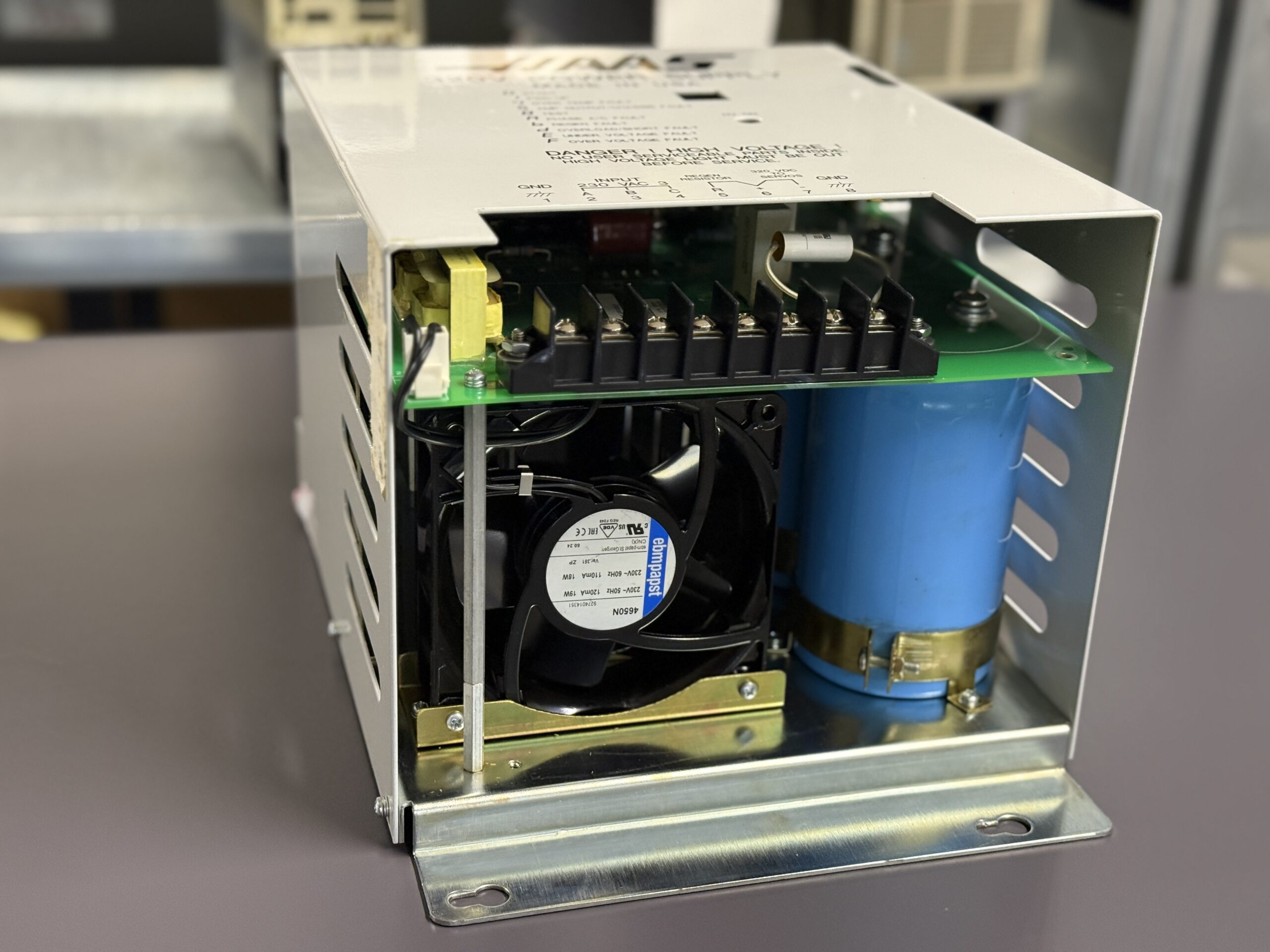

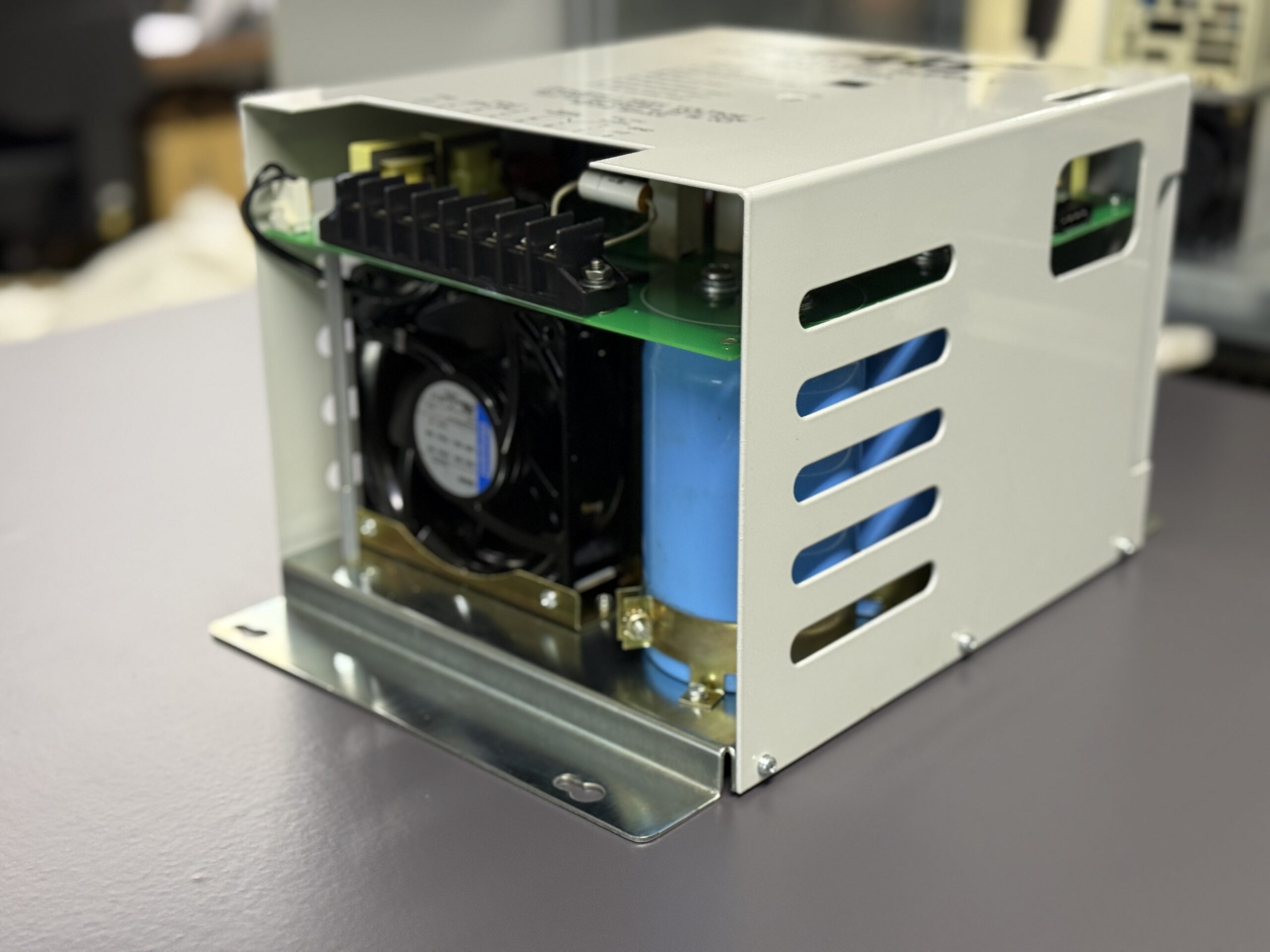

Zum erwähnten Drive: HAAS 320V Power Supply 93-69-2000C

📞 Ihr habt Fragen oder ein defektes Gerät?
Meldet euch gerne direkt bei uns wir helfen schnell, kompetent und lösungsorientiert.

Technische Spezifikationen

Merkmal	Spezifikation
Spannung	3-phasig 200–230 VAC
Ausgangsspannung	ca. 320–340 VDC DC-Bus
Strom	abhängig von Last ca. 15–25 A
Leistung	5 HP Klasse
Gewicht	ca. 4,5 kg
Abmessungen	ca. 280 × 150 × 120 mm
Typ	DC-Bus Netzteil mit integriertem Brems-Chopper
Kühlung	Aktiver Lüfter

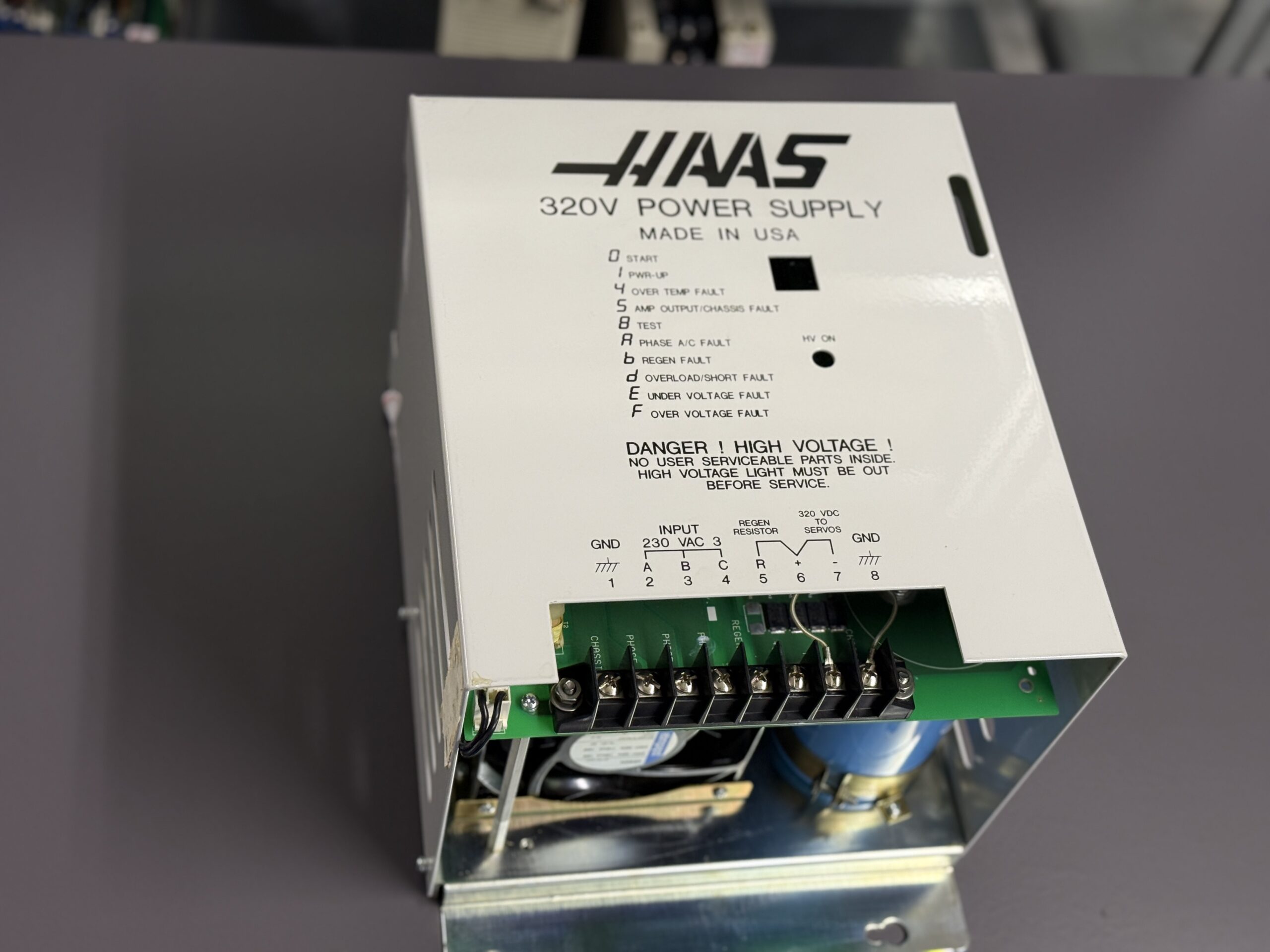

Steuerung	Interne Phasenüberwachung mit LED-Diagnose
Hersteller	Haas Automation
Produktionsjahr	ca. 2000er Jahre
Handbuchreferenz	Haas Service Manual 320V Power Supply

---

Einsatzumgebung & kompatible Geräte

Dieses Netzteil wird in HAAS Maschinen mit 320V DC-Bus Architektur eingesetzt. Typische Anwendungen:

• HAAS TL-Serie Drehmaschinen
• HAAS VF-Serie Fräsmaschinen
• HAAS Toolroom Maschinen

Kompatibel mit:

• HAAS Achsverstärkern
• HAAS Vector Drive Systemen
• Servoachsen X Z ggf. Y

Typischer Einsatzbereich ist die Energieversorgung des DC-Zwischenkreises für Achs- und Spindelantriebe.

---

Funktionsbeschreibung

Das 93-69-2000C ist ein zentrales Energieversorgungsmodul. Seine Hauptaufgaben:

1. Gleichrichtung der dreiphasigen Eingangsspannung
2. Aufbau eines stabilen DC-Zwischenkreises von ca. 320 V
3. Versorgung der Achsverstärker
4. Aufnahme von Rückspeiseenergie über integrierten Brems-Chopper
5. Überwachung von Phasen, Spannung und internen Schutzfunktionen

Die interne Phasenüberwachung erkennt:

• Phasenausfall
• Phasenungleichgewicht
• Unterspannung
• Überstrom

Im vorliegenden Fall meldete das Gerät Alarm A A/C Phase Fault, obwohl kein Kurzschluss messbar war und die Leistungstransistoren schalteten.

Das bedeutet häufig:

• Eingangsspannung unsymmetrisch
• Eine Phase unter Last instabil
• Interne Phasenmessung fehlerhaft
• Kontaktproblem im Klemmenbereich

---

Alarmmeldungen & Troubleshooting

Code	Fehlerbeschreibung	Ursache	Lösung
A	A/C Phase Fault	Phasenausfall oder Ungleichgewicht	Eingangsspannung messen
160	Low DC Bus Voltage	Unterspannung DC-Bus	Netzspannung prüfen
119	Over Voltage	DC-Bus über 390V	Bremswiderstand prüfen
123	Spindle Drive Fault	Instabile Versorgung	DC-Bus prüfen
2040	Short Circuit	Interner Kurzschluss	Verstärker trennen
992	Amplifier Overcurrent	Achsüberstrom	Achslast prüfen
993	Short Circuit	Netzteilüberstrom	Verkabelung prüfen
01	Main circuit undervoltage	Eingangsspannung zu niedrig Converter Alarme CIMR_MR5-2	Netzversorgung prüfen
05	Heatsink overheat Converter Alarme CIMR_MR5-2	Lüfterausfall	Lüfter ersetzen
10	Insufficient voltage Alarme _ Troubleshooting Mitsub…	Busspannung zu niedrig	Kondensatoren prüfen

---

Bestandteile

Baugruppe	Bezeichnung	Funktion	Prüfung
Gleichrichter	3-Phasen Brückengleichrichter	AC → DC Wandlung	Diodentest
Lastelkos	ca. 4000 µF	DC Glättung	ESR-Messung
IGBT Transistor	Chopper Modul	Rückspeisung	Gateprüfung
Lüfter	24V Axiallüfter	Kühlung	Drehzahl prüfen
Phasenüberwachung	interne Logik	Phasenfehlererkennung	Spannungsmessung
DC-Bus Klemmen	P und N	Energieverteilung	Schraubverbindung prüfen
