31.05.2026 von Viktor Siebert
Reparatur eines Yaskawa Juspeed-F S300 CIMR-08CS3-2024 Frequenzumrichters mit sporadischen Neustarts in einer Produktionsanlage
Ein unscheinbarer Fehler mit großer Wirkung.

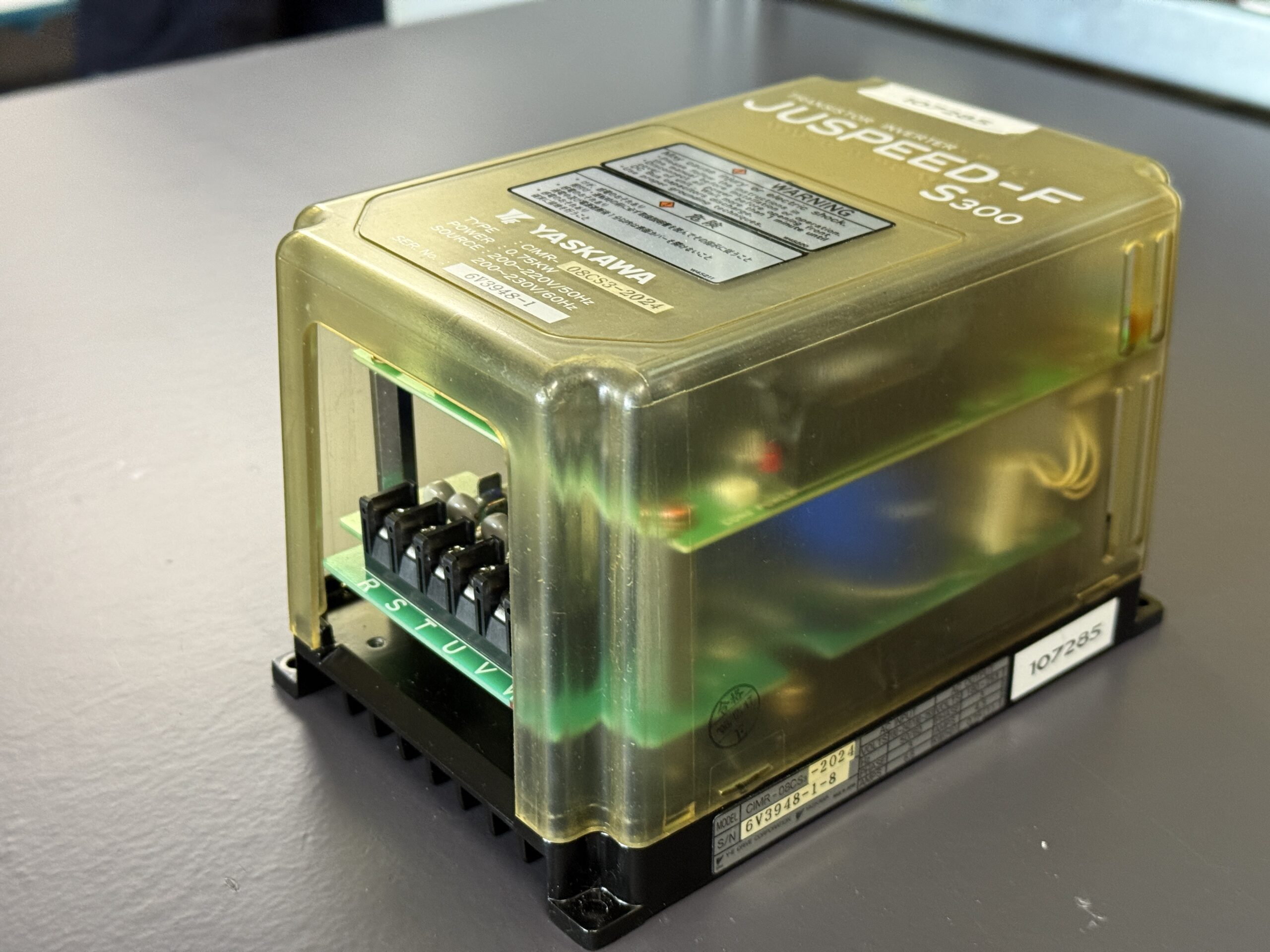

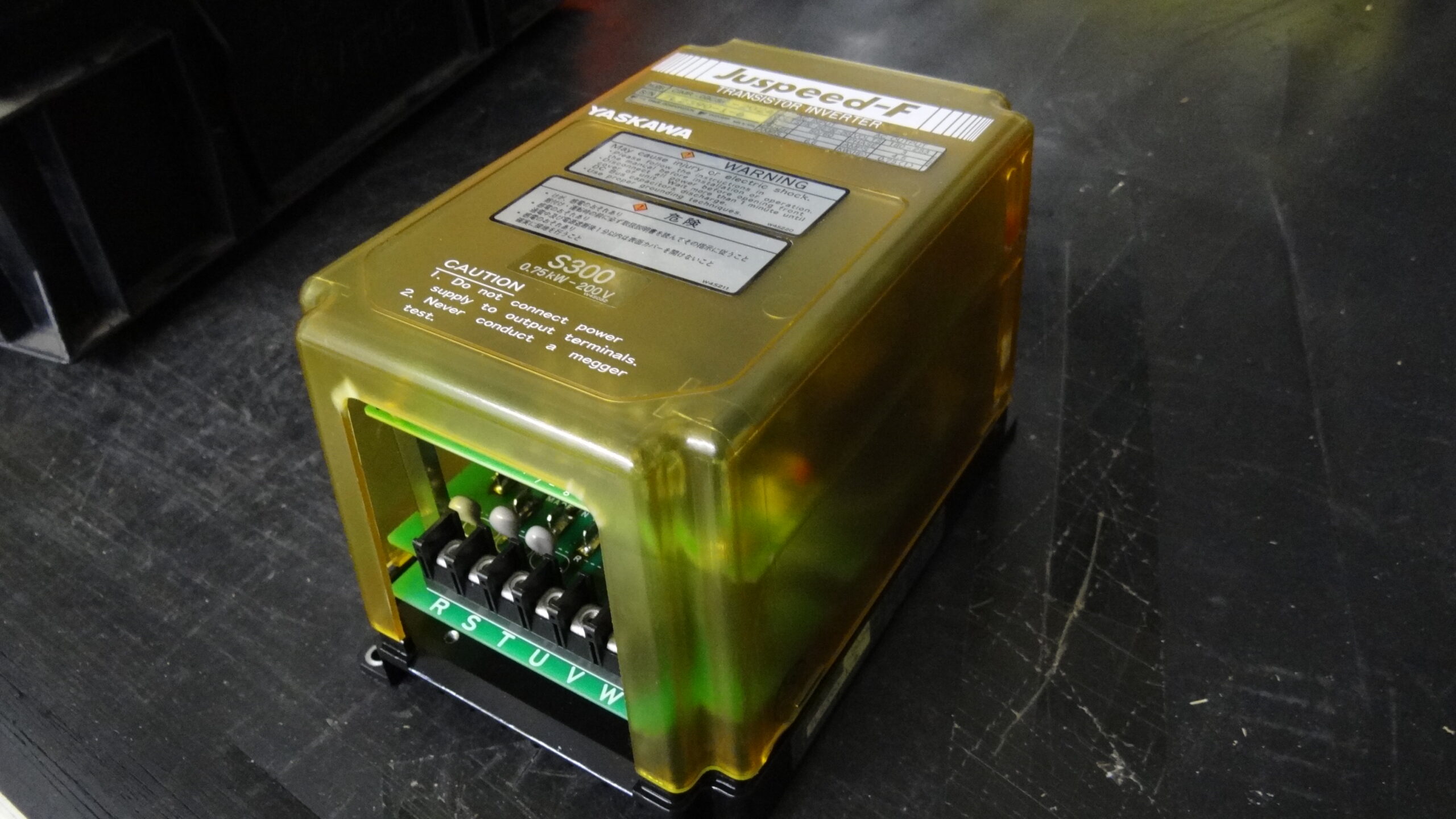

Ein Kunde aus dem Maschinenbau meldete einen älteren Yaskawa Juspeed-F S300 Frequenzumrichter des Typs CIMR-08CS3-2024, der während des Betriebs immer wieder unerwartet abschaltete und anschließend selbstständig neu startete.
Das Fehlerbild war besonders tückisch. Die Maschine lief teilweise über Stunden problemlos, bevor der Antrieb plötzlich ausfiel. Nach wenigen Sekunden startete das Gerät erneut, wodurch die Ursache zunächst schwer einzugrenzen war. Solche sporadischen Fehler führen oft zu ungeplanten Maschinenunterbrechungen, Produktionsverlusten und aufwendigen Fehlersuchen.
Nach dem Eintreffen des Gerätes in unserer Werkstatt begann die systematische Analyse.
Erste Diagnose
Bereits bei der Eingangskontrolle zeigte sich, dass das Gerät aus den frühen Generationen der Yaskawa Juspeed-F Serie stammt.

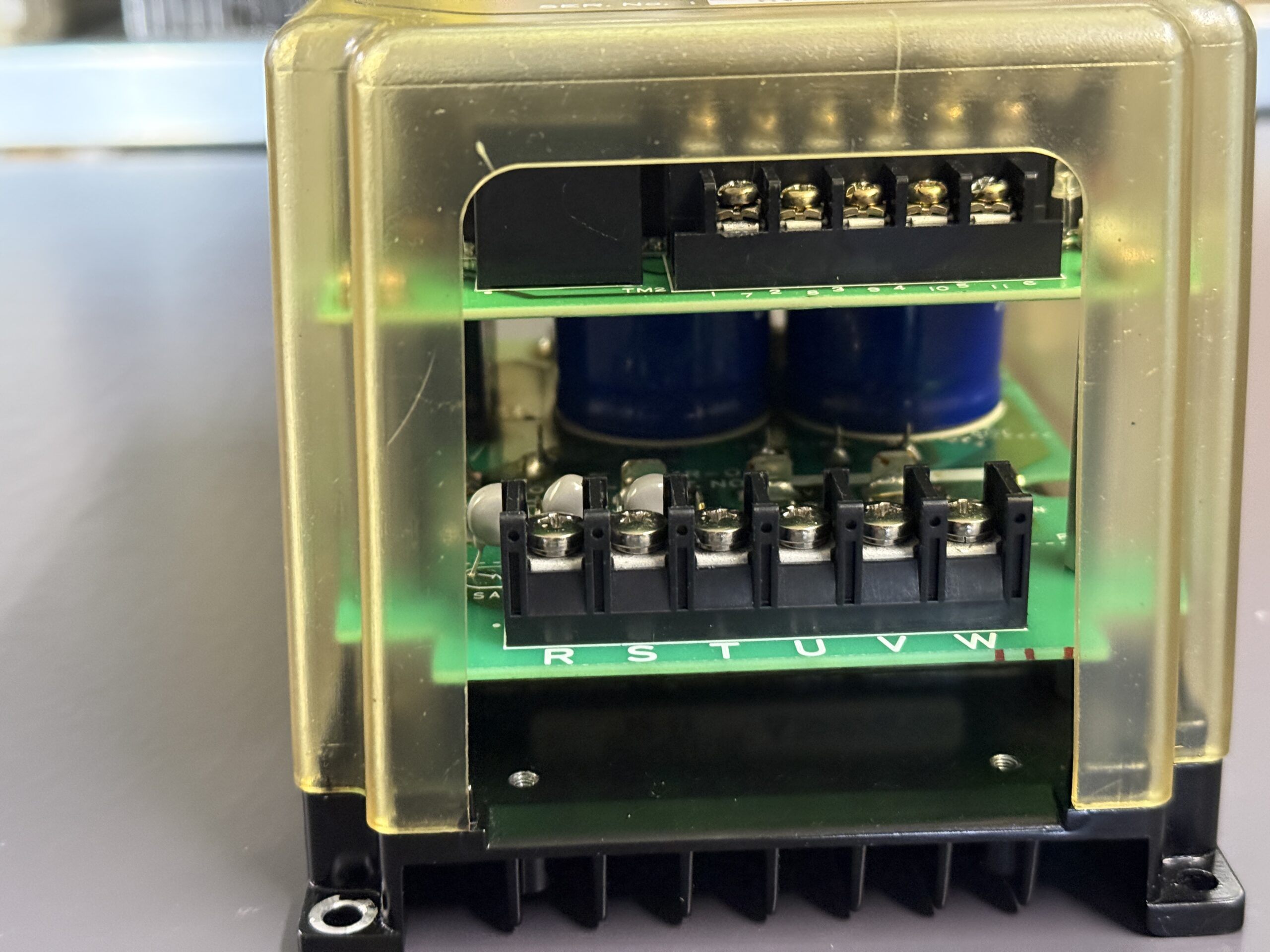

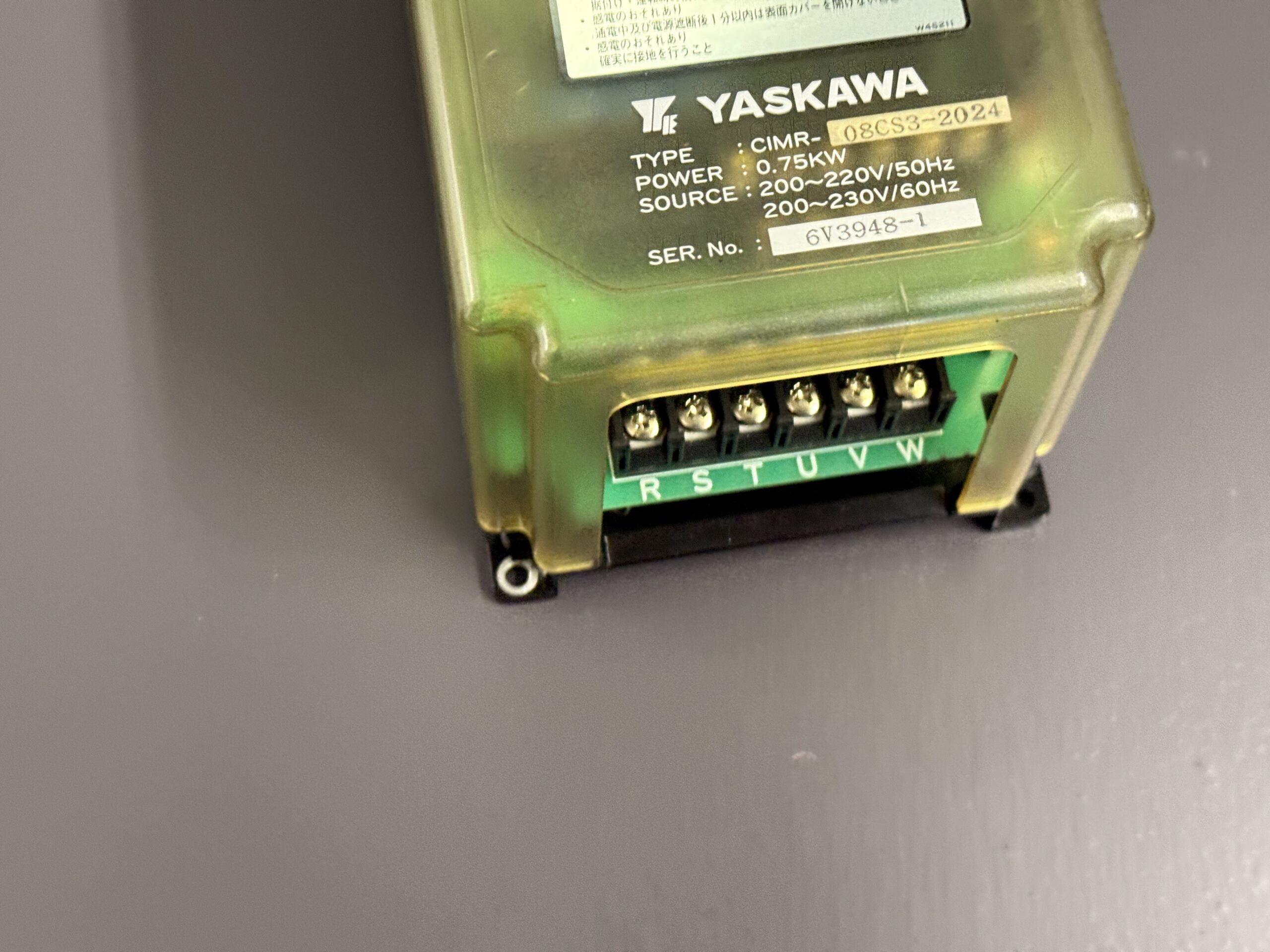

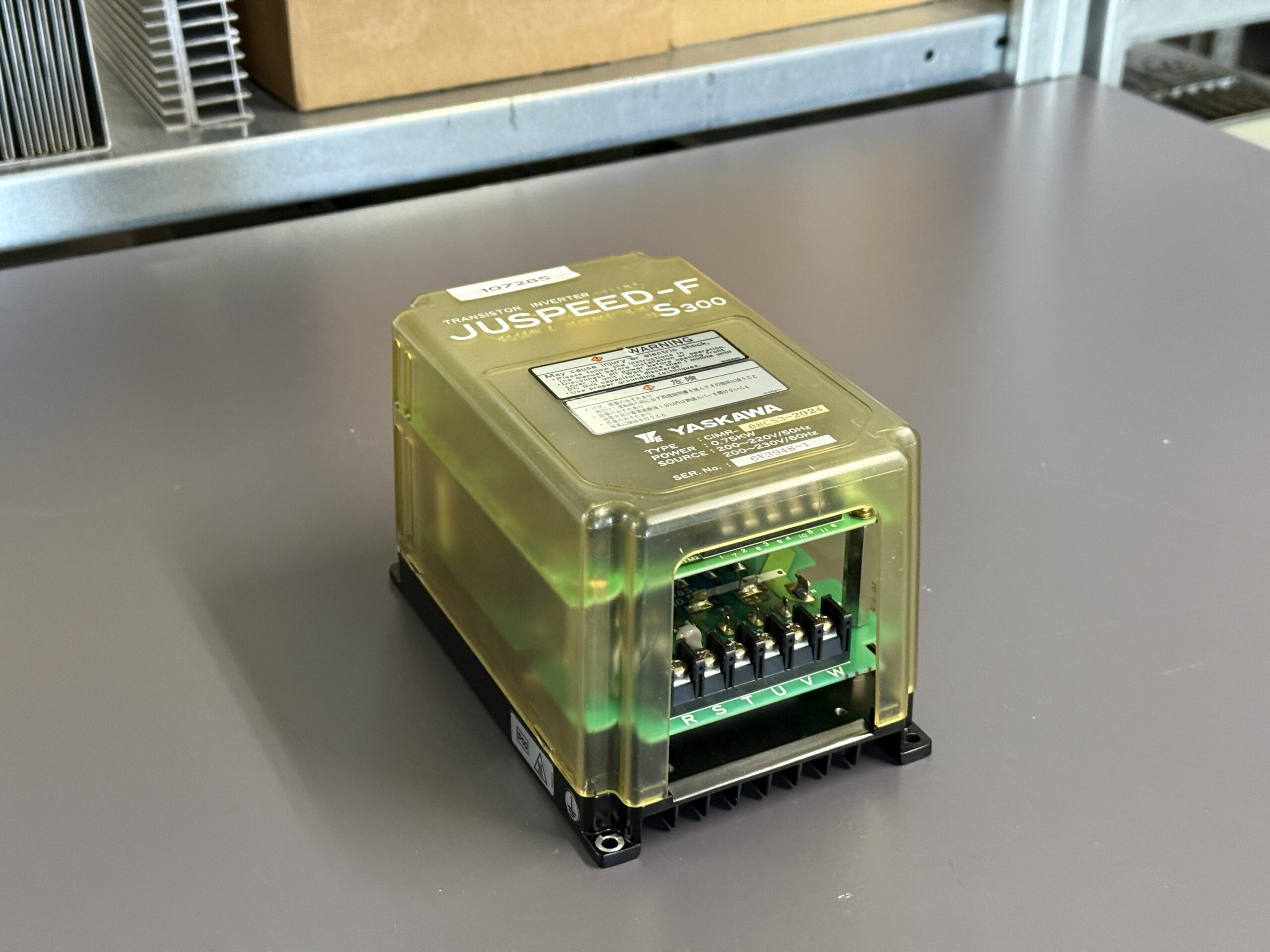

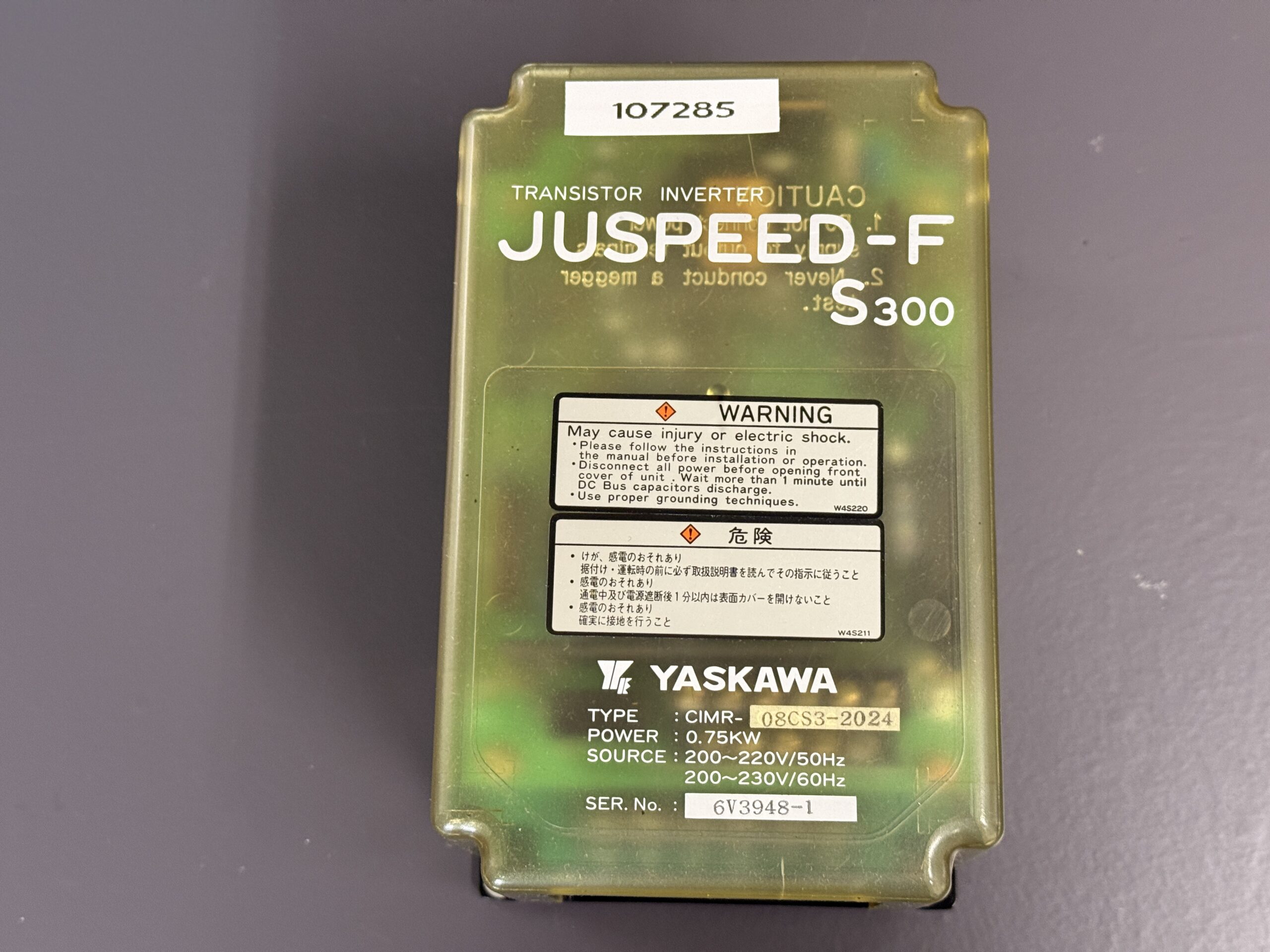

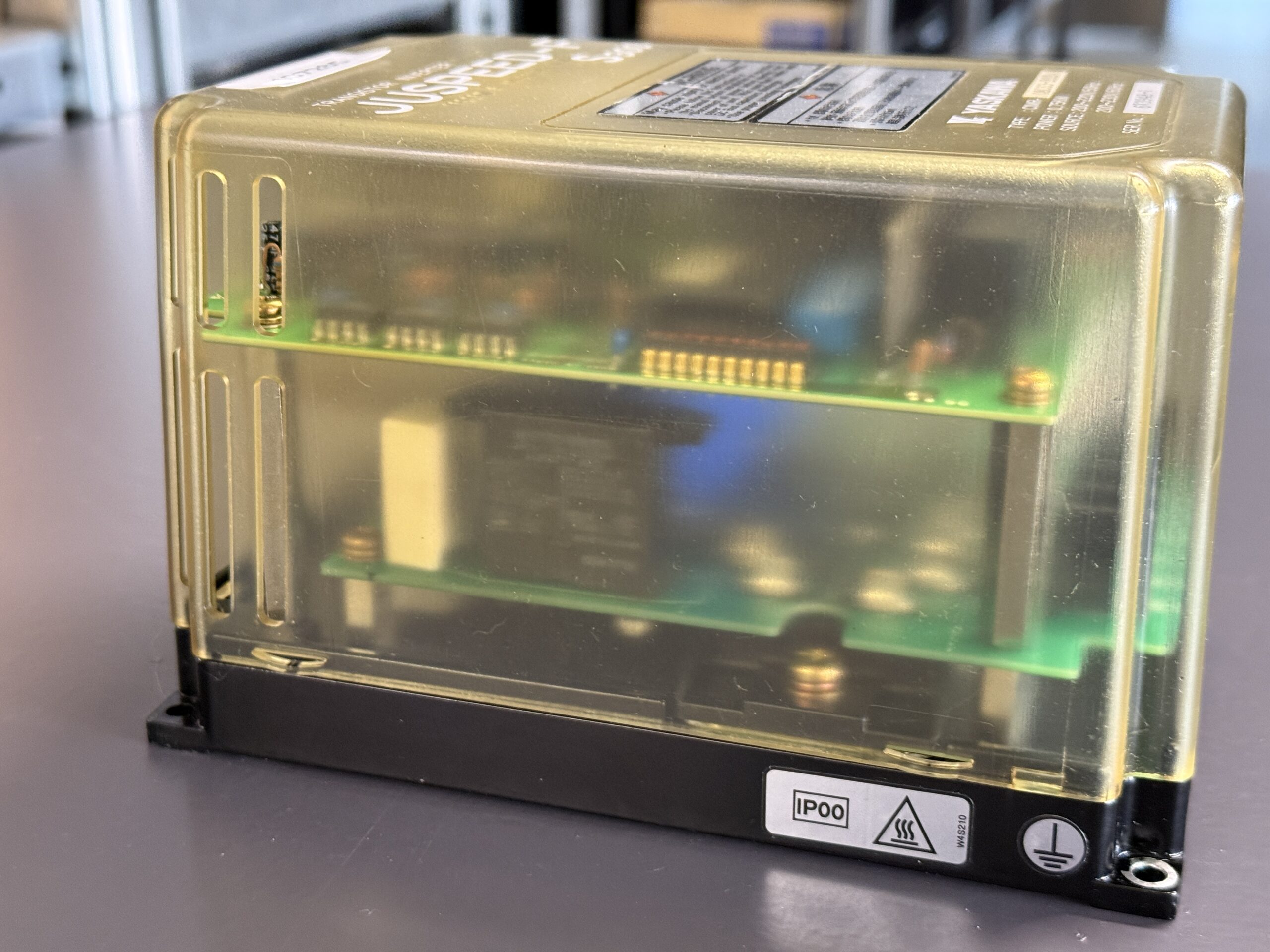

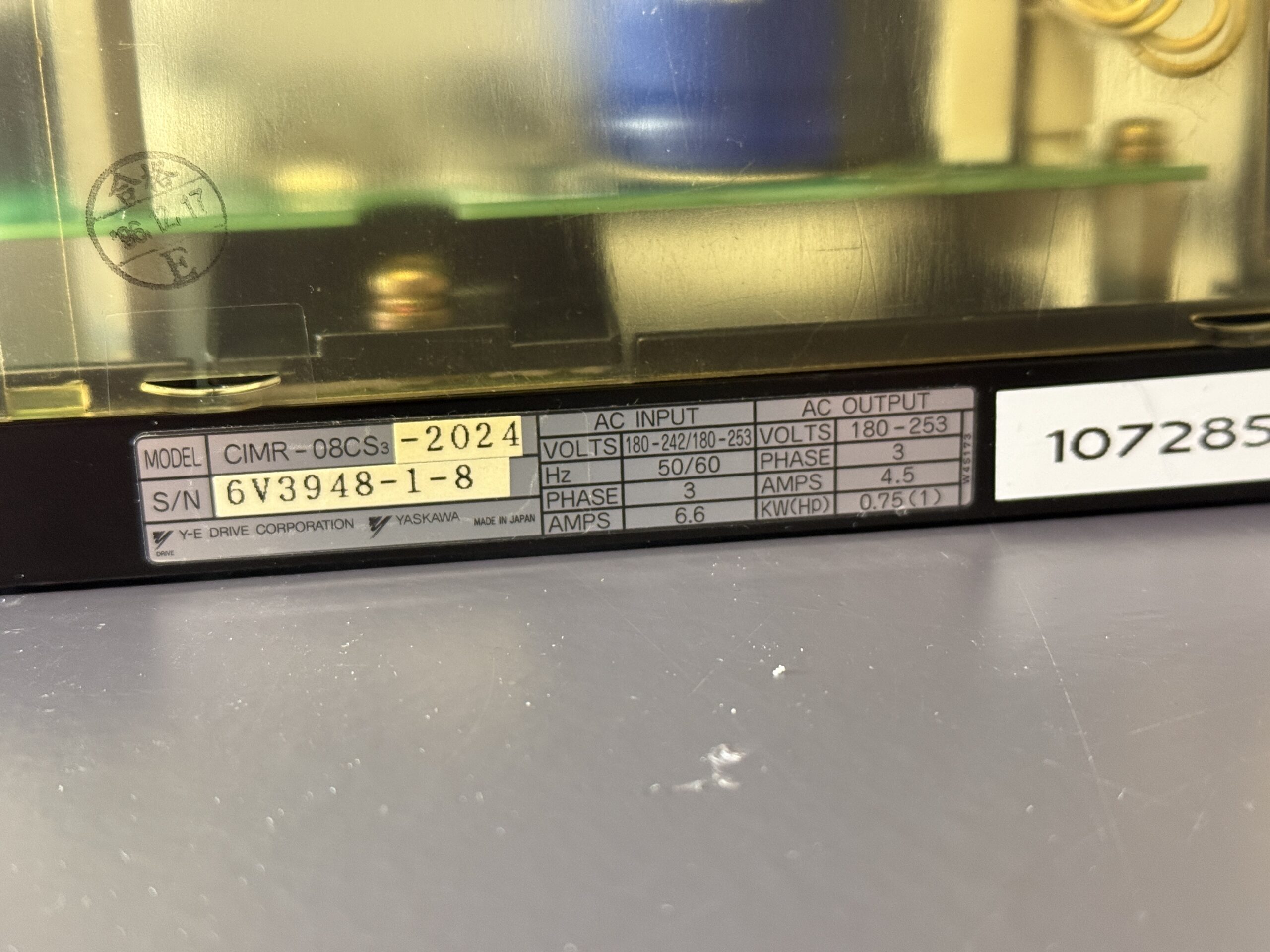

Typenschilddaten:
| Merkmal | Wert |
|---|
| Hersteller | Yaskawa / Y-E Drive Corporation |
| Modell | CIMR-08CS3-2024 |
| Serie | Juspeed-F S300 |
| Eingangsspannung | 180–242 V AC / 180–253 V AC |
| Frequenz | 50/60 Hz |
| Eingangsphasen | 3 |
| Eingangsstrom | 6,6 A |
| Ausgangsspannung | 180–253 V AC |
| Ausgangsphasen | 3 |
| Ausgangsstrom | 4,5 A |
| Motorleistung | 0,75 kW (1 HP) |
Die ersten Messungen bestätigten die Kundenbeschreibung. Das interne Netzteil arbeitete instabil. Unter Last brach die Versorgungsspannung zeitweise ein, wodurch die Elektronik einen Neustart ausführte.
Tatsächliche Fehlerursache
Die detaillierte Analyse zeigte mehrere zusammenhängende Fehler.
Festgestellte Schäden:
• Defekt in der Leistungsendstufe
• Übermäßige Belastung der internen Spannungsversorgung
• Instabile Versorgung der Steuerplatine
• Alterungsbedingte Belastung kritischer Baugruppen
• Thermische Vorschädigungen durch langjährigen Betrieb
Die eigentliche Ursache lag in der Leistungsendstufe. Durch interne Defekte entstand eine erhöhte Stromaufnahme, wodurch das interne Netzteil permanent belastet wurde.
Die Folge:
• Spannungseinbrüche im Steuerkreis
• Selbstständige Resets der Elektronik
• Unregelmäßige Neustarts
• Sporadische Maschinenstillstände
Genau diese Art von Fehler tritt bei älteren Frequenzumrichtern häufig auf, da die Leistungssektion und die Steuerstromversorgung eng miteinander verbunden sind.
Reparaturmaßnahmen
Nach der Diagnose wurde eine vollständige Überholung durchgeführt.
Durchgeführte Arbeiten:
• Ausbau und Prüfung der Leistungsplatine
• Reparatur der defekten Leistungsendstufe
• Prüfung der Steuerplatine CIMR-08CS3-2024 / W30147-2
• Prüfung der Leistungsplatine CIMR-08S3 / W30023-1
• Kontrolle des internen Netzteils
• Austausch alterungsgefährdeter Komponenten
• Reinigung aller Leiterplatten
• Entfernung von Staub und Ablagerungen
• Nachlöten belasteter Verbindungen
• Elektrische Sicherheitsprüfung
• Langzeittest unter Last
Laut den vorliegenden Baugruppeninformationen besteht das Gerät aus folgenden Hauptkomponenten:
| Baugruppe | Bezeichnung |
|---|
| Steuerplatine | CIMR-08CS3-2024 / W30147-2 |
| Leistungsplatine | CIMR-08S3 / W30023-1 |
| Leistungsteil | Integrierte Leistungsstufe |
Endprüfung und Funktionstest
Nach Abschluss der Arbeiten wurde der Umrichter auf unserem Prüfstand getestet.
Geprüft wurden:
• Netzspannungsverhalten
• Lastwechsel
• Dauerbetrieb
• Temperaturverhalten
• Neustartverhalten
• Ausgangsspannungen
• Motorbetrieb unter Last
Während des Dauertests traten keine Spannungseinbrüche oder Resets mehr auf. Das Gerät arbeitete stabil und konnte anschließend wieder ausgeliefert werden.
Kundenfeedback
„Die Maschine läuft wieder stabil. Die zuvor auftretenden Neustarts sind vollständig verschwunden. Besonders hilfreich war die genaue Fehleranalyse, da der Fehler über längere Zeit nicht eindeutig lokalisiert werden konnte.“
Weitere Informationen wie Preis, Lieferzeit zu erwähnten Geräten:
Weitere Informationen zu unseren Yaskawa-Reparaturen finden Sie hier.
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Yaskawa-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat
Technische Daten
| Merkmal | Wert |
|---|
| Modell | CIMR-08CS3-2024 |
| Serie | Juspeed-F S300 |
| Hersteller | Yaskawa |
| Eingangsspannung | 180–242 V AC / 180–253 V AC |
| Frequenz | 50/60 Hz |
| Phasen Eingang | 3 |
| Eingangsstrom | 6,6 A |
| Ausgangsspannung | 180–253 V AC |
| Ausgangsphasen | 3 |
| Ausgangsstrom | 4,5 A |
| Leistung | 0,75 kW (1 HP) |
| Regelungsart | V/f Frequenzumrichter |
| Kühlung | Luftgekühlt |
Einsatzbedingungen
| Parameter | Wert |
|---|
| Umgebungstemperatur | abhängig von Einbausituation |
| Kühlung | Freie Luftzirkulation erforderlich |
| Luftfeuchtigkeit | trockene Industrieumgebung empfohlen |
| Einbauort | Schaltschrank |
| Schutz vor Staub | empfohlen |
| Schutz vor Ölnebel | empfohlen |
Zusammenarbeit mit anderen Geräten
Typische Anwendungen:
• Werkzeugmaschinen
• Förderanlagen
• Produktionsmaschinen
• Maschinen mit Drehzahlregelung
• Pumpen
• Lüfter
• Hilfsantriebe
Funktionsbeschreibung
Der Yaskawa Juspeed-F S300 dient zur Drehzahlregelung von Drehstrommotoren.
Die Ausgangsfrequenz wird elektronisch erzeugt und an den Motor ausgegeben. Dadurch kann die Motordrehzahl stufenlos geregelt werden.
Zusätzlich überwacht der Umrichter:
• Überstrom
• Überlast
• Übertemperatur
• Unterspannung
• Überspannung
• Erdschluss
• Kommunikationsfehler innerhalb der Elektronik
Bei Auftreten eines Fehlers wird die entsprechende Schutzfunktion aktiviert. Die Fehleranzeige erfolgt über die Status-LED des Gerätes. Die Alarmarten und Blinkcodes sind im Servicehandbuch beschrieben.
Alarmmeldungen und Troubleshooting
Die Juspeed-F Serie verwendet Blinkcodes der weißen Fehler-LED. Die Anzahl der Blinkimpulse bestimmt die Fehlerart.
| Blinkcode | Fehler | Bedeutung | Maßnahme |
|---|
| 1x Blinken | Motor Burnout Protection | Motorüberlast oder Überhitzung | Last reduzieren, Kühlung prüfen |
| 2x Blinken | Instantaneous Overcurrent Protection | Kurzschluss oder Überstrom | Motor und Verdrahtung prüfen |
| 3x Blinken | Regenerative Overvoltage Protection | Zu hohe Rückspeisespannung | Bremsverhalten prüfen |
| 4x Blinken | Undervoltage Protection | Versorgungsspannung zu niedrig | Netzversorgung prüfen |
| 5x Blinken | Inverter Ground Fault Alarm | Erdschluss oder Leistungsteildefekt | Ausgang und Leistungsteil prüfen |
| 6x Blinken | Noise Alarm | Störung durch elektromagnetische Einflüsse | Verdrahtung und Schirmung prüfen |
Die Blinkcodes stammen aus der Fehleranzeigetabelle des Juspeed-F Manuals.
Präventive Maßnahmen für Betreiber
Bei älteren Yaskawa Juspeed-F Umrichtern empfehlen wir:
• Regelmäßige Reinigung der Kühlbereiche
• Kontrolle der Lüftungswege
• Überprüfung der Ausgangsströme
• Prüfung der Netzqualität
• Kontrolle der Schraubverbindungen
• Präventive Überholung nach langjährigem Betrieb
• Frühzeitige Untersuchung bei sporadischen Neustarts
Gerade bei Geräten dieser Generation entstehen viele Ausfälle nicht plötzlich, sondern entwickeln sich über Monate hinweg.
Fazit
Der Yaskawa Juspeed-F S300 CIMR-08CS3-2024 zeigte ein typisches Fehlerbild älterer Frequenzumrichter: sporadische Neustarts durch eine defekte Leistungsendstufe und daraus resultierende Belastung des internen Netzteils.
Durch die Reparatur der Leistungsstufe, die Überprüfung aller Baugruppen und den anschließenden Lasttest konnte das Gerät vollständig instand gesetzt werden. Die Maschine arbeitet wieder stabil und der Kunde konnte den Antrieb ohne Umbauten weiterverwenden.
