12.07.2025 von Viktor Siebert

Vor kurzem trat ein Kunde an uns heran, der in seinem Maschinenpark mehrere Okuma Maschinen betreibt. Eine davon, eine Okuma LT10-M CNC-Drehmaschine, zeigte beim Hochfahren wiederholt den Fehler Alarm A.03 am Spindeldrive vom Typ MIV04-3-V1 (1006-2254). Anfangs verschwand der Fehler nach mehrmaligem Einschalten. Doch als der Alarm auch während des laufenden Betriebs auftrat, wurde der Kunde aufmerksam und begann, nach einer Lösung zu suchen.

Der Kunde sucht gezielt nach nachhaltiger Lösung

Ein Neukauf kam für ihn nicht infrage. Er legt großen Wert auf nachhaltiges Wirtschaften und repariert grundsätzlich, bevor ersetzt wird. Durch eine gezielte Internetrecherche stieß er auf uns. Besonders wichtig war ihm die Kalkulierbarkeit der Kosten, er wollte den Reparaturpreis im Vorfeld wissen. Unser transparentes Angebot und insbesondere die verfügbare Testeinrichtung überzeugten ihn.

Der Kunde teilte uns später mit, dass er in der Vergangenheit schlechte Erfahrungen gemacht hatte. Im Internet gäbe es zahlreiche Anbieter, die defekte Module lediglich beschaffen und weiterverkaufen – ohne eigene Technikabteilung oder echte Prüfplätze. Andere würden selbst reparieren, ohne die notwendige Infrastruktur. “Ich frage gezielt nach und lasse mich beraten”, sagte er. Für ihn zählen Fachkompetenz, technisches Verständnis und ehrliche Kommunikation.

Ursachen für Alarm A.03

Alarm A.03 signalisiert eine Über- oder Unterspannung auf der DC-Bus-Seite des Invertermoduls. Mögliche Ursachen sind:

• Instabile Netzspannung oder Unterspannung beim Hochlauf
• Ausfall oder Alterung des vorgeschalteten MPS-/MPR-Power-Moduls
• Defekte interne Kondensatoren im MIV04-3-V1
• Fehlerhafte Rückspeisung oder Lastzustände im System

Lösungen und Prävention

Unsere Empfehlung bei regelmäßig auftretendem A.03-Fehler:

• Zustand des Netzteils (MPS/MPR) überprüfen
• Lüfter und Kühlkörper auf Funktion und Verschmutzung prüfen
• MIV-Modul im Testsystem vollständig prüfen lassen
• Regelmäßige Wartung und vorbeugende Instandhaltung durchführen
• Testen unter Belastung, um thermische Probleme aufzudecken

Der Reparaturablauf in unserem Haus

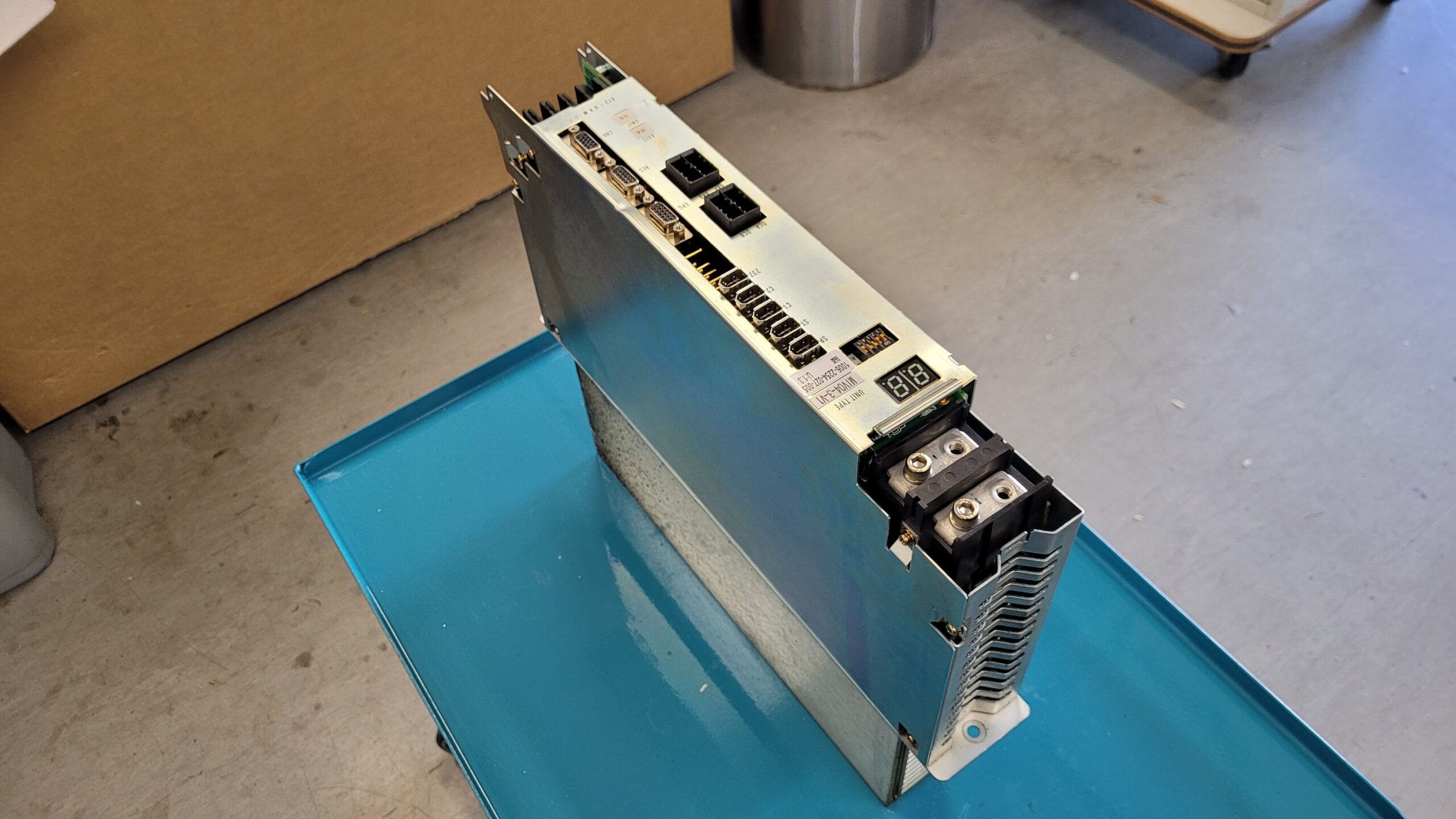

Das defekte Modul wird bei Wareneingang gründlich dokumentiert. Danach erfolgt die Demontage, Sichtprüfung und Reinigung. Anschließend führen wir eine vollständige Inbetriebnahme auf einem originalgetreuen Testplatz durch. Die interne Spannungsversorgung, die Gate-Signale und die DC-Bus-Stabilität werden umfassend analysiert.

Wenn erforderlich, tauschen wir alle relevanten Leistungskomponenten, IGBTs, Kondensatoren und interne Relais präventiv aus. Zum Schluss durchläuft das Modul einen mehrstündigen Belastungstest, bevor es zurück zum Kunden geht.

Preis und Lieferzeit für Okuma MIV04-3-V1 Spindle Drive

Weitere Informationen zu unseren Okuma-Reparaturen finden Sie hier.

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat zur Seite.

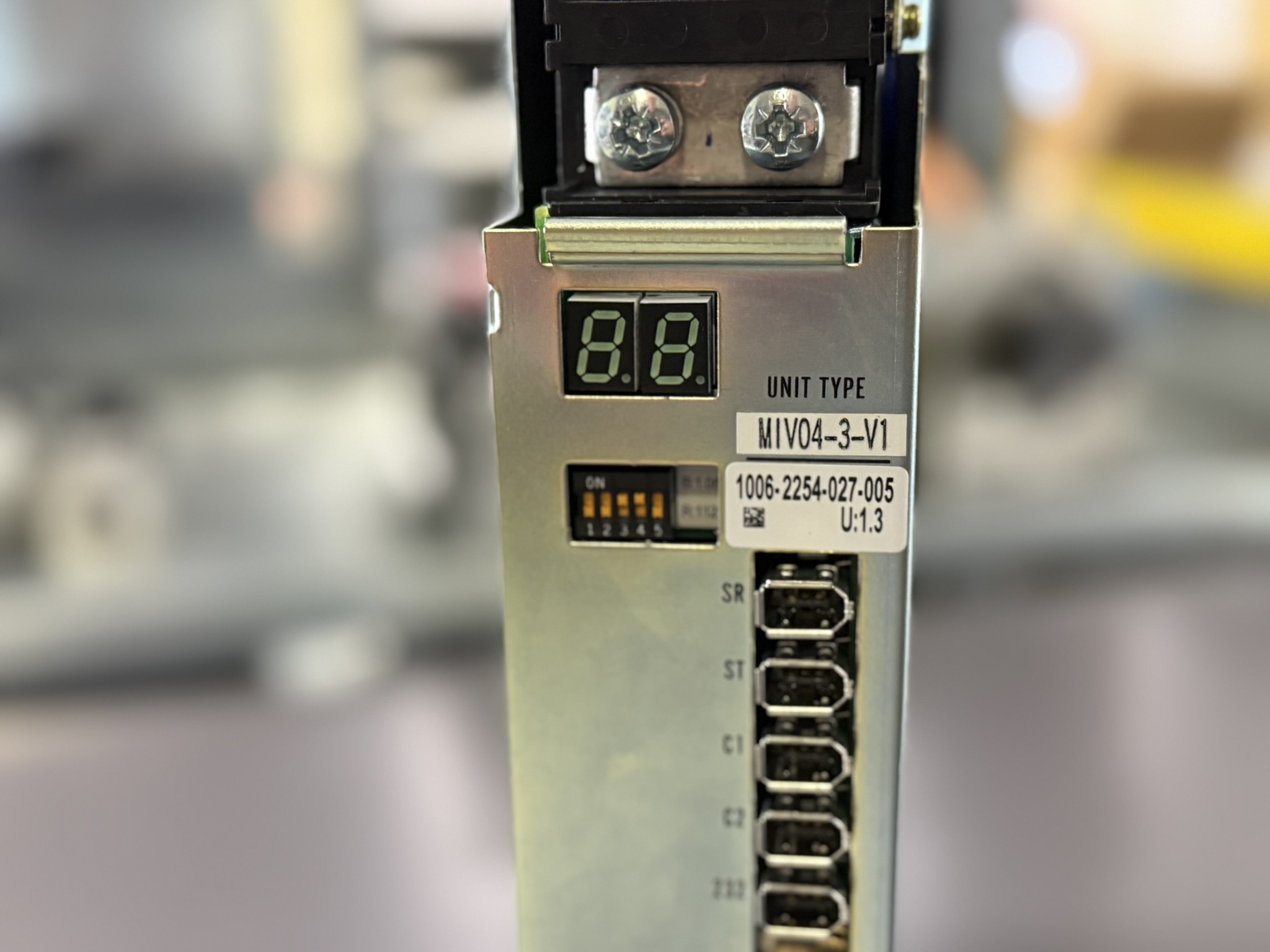

Gerätedaten (technische Spezifikationen):

Merkmal	Wert
Modell	MIV04-3-V1
Artikelnummer	1006-2254-027-005
Leistung (Rated)	4,0 kW
Motortyp	VAC Motor
Spannungseingang	DC 300 V (vom MPS/MPR Modul)
Steuerstromversorgung	24 VDC
Maße (H × B × T)	380 × 60 × 325 mm
Gewicht	5,7 kg (12.5 lb)
Kompatible Steuerkarte	ICB3
Anwendung	Spindel, M-Tool Spindel, Sub-Spindel

Alarmmeldungen und Troubleshooting (Auszug)

Alarmcode	Bedeutung	Lösungsvorschlag
AL 03	Inverter DC Bus Voltage Error	Spannungsversorgung prüfen.
AL 04	Motorüberstrom	Motor, Kabel oder MIV tauschen
AL 05	Überhitzung	Betrieb prüfen, Umgebungstemperatur
AL 06	Inverterüberlast (thermisch)	Last prüfen, Kühlung kontrollieren
AL 10	Encoder-Kommunikationsfehler	Kabel, Encoder, MIV prüfen
AL 13	Inverter-Brückenfehler	Gerät tauschen
AL 20	Motorüberhitzung	Umgebung, Lüfter, Temperatursensor check
AL 25	Steuerbefehlfehler	NC-Programm oder Parametrierung prüfen
