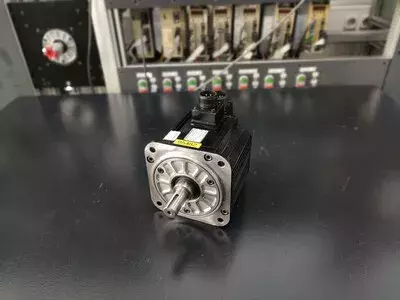

Reparatur für Yaskawa SGMG-09A2AB HAAS 93-0346
AC Servo Motor
Id: 3627
Kaufen | Nicht verfügbar |
Reparatur | ab 700,00 € |
Austausch | Nicht verfügbar |

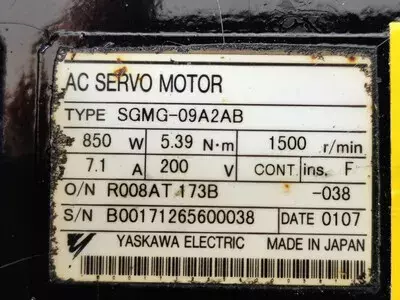

Technisches Datenblatt (*)
Hersteller | Yaskawa |
---|---|
Typ | AC Servo Motor |
Modell | SGMG-09A2AB HAAS 93-0346 |
Drehmoment | 5.39 N-m |
Drehzahl | 1500 r/min |
Herkunftsland | MADE IN JAPAN |
Isolationsklasse | F |
Leistung | 850 W |
Spannung | 200 V |
Stromaufnahme | 7.1 A |
* Hinweis: Die angegebenen Datenblattwerte können vom tatsächlichen Gerät abweichen.
- Startseite
- Service
- HP Vector Drive und HAAS Servo Amplifiers
Reparatur von HAAS HP Vector Drive und HAAS Servo Amplifiers
HAAS HP Vector Drive und HAAS Servo Amplifier
Darüber hinaus bieten wir auch Serviceleistungen für Yaskawa Motoren an.
Wir sind auf folgende Serien spezialisiert:
HAAS HP Vector Drives gibt es in verschiedenen Stärken und Ausführungen:
- HAAS Vector Drive Beispieltypenbezeichnung: 20HP 32-5559
- HAAS Vector Drive Beispieltypenbezeichnung: 20/15 HP 69-1000
HAAS Servo Amplifier gibt es in verschiedenen Stärken und Ausführungen:
- HAAS Servo Amplifier Beispieltypenbezeichnung: 30A 32-5550J
- HAAS Servo Amplifier Beispieltypenbezeichnung: 45A 32-3551J
Unser Reparaturprozess ist präventiv ausgerichtet und beinhaltet eine Reihe von Schritten, die zur Sicherstellung einer hohen Reparaturqualität beitragen.
Fehler-Analyse und Lokalisierung
Was können Sie unternehmen?
Fehler bei Vector Drives und Servo Amplifier
Mögliche Lösungen und Hinweise
- Den Motor probeweise ersetzen.
- Kabelverbindungen überprüfen.
- Im Jog-Modus ohne Belastung fahren.
Wenn diese Maßnahmen nicht helfen, liegt der Fehler in der Regel in der Leistungsstufe des Antriebsmoduls.
Weitere Fehlermeldungen finden Sie in der Alarmliste, die am Ende dieser Seite zum Download bereitsteht.
Mögliche Lösungen und Hinweise
- Das Gerät mit einer externen Quelle erwärmen. Falls es dann eingeschaltet wird, deutet dies auf ein schwaches Netzteil hin, das repariert werden muss.
- Sicherungen überprüfen
- Spannungszufuhr von 3 x 200 bzw. 220 Volt je nach Modell überprüfen.
Weitere Fehlermeldungen finden Sie in der Alarmliste, die am Ende dieser Seite zum Download bereitsteht.
Mögliche Lösungen und Hinweise
Fehlermeldungen:
- Alarm #123: Spindelantrieb Fehler
- Alarm #160: Unterspannung
Problem:
Die Maschine meldet eine Unterspannung, ein Problem, das häufig bei vielen Geräten auftritt.
Der Kunde sieht auf dem Maschinensteuerungsdisplay die Meldung,
dass die Sollspannung nicht erreicht wird – diese sollte etwa 320 Volt DC betragen.
Symptomverlauf:
- Zunächst tritt der Fehler nur sporadisch auf. Das Gerät funktioniert oft erst wieder, wenn es warm geworden ist oder nach mehrfachem Ein- und Ausschalten. Dies ist eine typische Vorgehensweise vieler Anwender.
- Mit der Zeit verschlechtert sich das Problem: Es dauert länger, bis das Gerät nach dem Einschalten funktioniert, und es sind mehr Einschaltversuche nötig.
Risiko:
Durch wiederholte Einschaltversuche und unsachgemäße Manipulation können die Puffer-Elektrolytkondensatoren im Inneren des Geräts explodieren.
In solchen Fällen kann das Gerät vollständig ausfallen und ist oft nicht mehr reparierbar.
Empfehlung:
Sobald der Fehler auftritt, sollte das Gerät sofort zur Reparatur gebracht werden, um schwerwiegendere Schäden zu vermeiden.
Weitere Fehlermeldungen finden Sie in der Alarmliste, die am Ende dieser Seite zum Download bereitsteht.
Mögliche Lösungen und Hinweise
- Den Motor probeweise ersetzen.
- Kabelverbindungen überprüfen.
- Im Jog-Modus ohne Belastung fahren.
Wenn diese Maßnahmen nicht helfen, liegt der Fehler in der Regel in der Leistungsstufe des Antriebsmoduls.
Weitere Fehlermeldungen finden Sie in der Alarmliste, die am Ende dieser Seite zum Download bereitsteht.
Mögliche Lösungen und Hinweise
- Das Gerät mit einer externen Quelle erwärmen. Falls es dann eingeschaltet wird, deutet dies auf ein schwaches Netzteil hin, das repariert werden muss.
- Sicherungen überprüfen
- Spannungszufuhr von 3 x 200 bzw. 220 Volt je nach Modell überprüfen.
Weitere Fehlermeldungen finden Sie in der Alarmliste, die am Ende dieser Seite zum Download bereitsteht.
Mögliche Lösungen und Hinweise
Fehlermeldungen:
- Alarm #123: Spindelantrieb Fehler
- Alarm #160: Unterspannung
Problem:
Die Maschine meldet eine Unterspannung, ein Problem, das häufig bei vielen Geräten auftritt.
Der Kunde sieht auf dem Maschinensteuerungsdisplay die Meldung,
dass die Sollspannung nicht erreicht wird – diese sollte etwa 320 Volt DC betragen.
Symptomverlauf:
- Zunächst tritt der Fehler nur sporadisch auf. Das Gerät funktioniert oft erst wieder, wenn es warm geworden ist oder nach mehrfachem Ein- und Ausschalten. Dies ist eine typische Vorgehensweise vieler Anwender.
- Mit der Zeit verschlechtert sich das Problem: Es dauert länger, bis das Gerät nach dem Einschalten funktioniert, und es sind mehr Einschaltversuche nötig.
Risiko:
Durch wiederholte Einschaltversuche und unsachgemäße Manipulation können die Puffer-Elektrolytkondensatoren im Inneren des Geräts explodieren.
In solchen Fällen kann das Gerät vollständig ausfallen und ist oft nicht mehr reparierbar.
Empfehlung:
Sobald der Fehler auftritt, sollte das Gerät sofort zur Reparatur gebracht werden, um schwerwiegendere Schäden zu vermeiden.
Weitere Fehlermeldungen finden Sie in der Alarmliste, die am Ende dieser Seite zum Download bereitsteht.
Der typische Ablauf der Reparatur von HAAS HP Vector Drive und HAAS Servo Amplifier
Der Reparaturprozess für Vector Drive oder Servo Amplifier umfasst folgende Schritte
- Intensive Reinigung.
- Präventive Überholung - Austausch aller erforderlichen defekten und abgenutzten Teile.
- Umfassende Abschluss- und Belastungstests an unseren Testständen, sowie einem speziell dafür vorgesehenen HAAS Bearbeitungszentrum.
- Ausfüllen der Dokumentation und Checklisten.
Hochwertige Ersatzteile für hochwertige Reparaturen
Bei den Vector Drives und Servo Amplifier ersetzen wir
- Elektrolytkondensatoren
- Große Pufferkondensatoren
- Relais
- Strommessmodule
- Optokoppler
Zusätzlich tauschen wir bestimmte Teile aus, die sich im Laufe mehrerer Reparaturen als häufig ausfallend erwiesen haben und daher statistisch für den Austausch ausgewählt wurden.
Um Engpässen und Abkündigungen entgegenzuwirken, verfügen wir über prozessorientierte Softwarelösungen, die unsere Lagerbestände überwachen. Wir bestellen einige Teile im Voraus, und bei Serienreparaturen sichern wir uns sogar für ein Jahr mit ausreichenden Ersatzteilen ab, um jederzeit auf einen großen Bestand zugreifen zu können.
Qualität und Niveau der Reparatur
Wir erweitern kontinuierlich unser Reparatur-Portfolio um neue Serien

Da Antriebs- und Leistungselektronik häufig vorzeitig abgekündigt werden, geraten Sie möglicherweise unter Druck, Ihren Kunden rechtzeitig Ersatz liefern zu müssen. Wir unterstützen Sie bei der Analyse von Engpässen und arbeiten gemeinsam an optimalen Lösungen.
Zum typischen Ablauf gehören:
- Entwicklung von Testplätzen und -prozeduren
- Organisation von Ersatzteilen
- Präventive Reparatur auf Bauteileebene
- Bei Bedarf Neuentwicklung oder Re-Engineering von Modulen oder kompletten Geräten
Häufig gestellte Fragen

Reparatur von Antriebsmotoren
- Neu- und Feinjustage von Geber-/Encoder-Systeme
- Nach Bedarf Reparatur der Wickelung und Auswuchtung
- Nach Bedarf Steckerreparatur oder Austausch
- Bei irreparablen Geräten wird eine alternative Lösung angeboten (z.B. Austausch oder Verkauf)
