Reparaturbericht: Yaskawa CIMR-MR5N2030 – Wenn Hochleistung nicht mehr zündet
Notruf aus der Produktion
Ein langjähriger Bestandskunde meldete sich mit einem akuten Ausfall: Der Yaskawa VS-656 MR5 Converter, Modell CIMR-MR5N2030, verursachte einen kompletten Stillstand der Werkzeugmaschine. Fehlermeldungen wie AL.01 (Overcurrent) und AL.44 (Heatsink Overheat 2) deuteten auf einen ernsthaften internen Schaden hin. Da keine Ersatzgeräte kurzfristig verfügbar waren, entschied sich der Kunde für eine Expressreparatur bei uns.
Eingangsprüfung: Was wir zuerst tun
Nach dem Eintreffen des Geräts wurde eine sofortige Sichtprüfung durchgeführt. Dabei achteten wir auf typische Schadensbilder:
- Aufgeblähte oder verfärbte Kondensatoren
- Verschmorte Leistungsmodule
- Thermische Spuren an der Kühlkörperbasis
- Interne Ablagerungen durch Ölnebel oder Staub (häufig bei Maschinen in produktionsnaher Umgebung)
Anschließend wurde das Gerät nicht sofort eingeschaltet, sondern über unser speziell entwickeltes isoliertes Diagnosesystem mit geregelter Spannungszuführung getestet. Damit erkennen wir bereits in niedrigen Spannungsbereichen Leckströme oder defekte Komponenten ohne das Risiko eines Totalschadens.
Reparaturprozess im Detail
- Zerlegung & Reinigung:
- Vollständige Demontage aller Baugruppen
- Intensive Reinigung mit antistatischem Hochfrequenzbad
- Trocknung im Temperaturofen mit kontrollierter Luftentfeuchtung
- Elektroniküberprüfung & Bauteiltausch:
- Austausch defekter IGBT-Leistungsmodule
- Kontrolle und ggf. Ersatz des DC-Link Kondensatorpakets
- Austausch von NTC-Widerständen, die thermisch verschlissen waren
- Ersatz der Gate-Treiber, wenn Triggersignale nicht stabil waren
- Neue Thermistoren zur Temperaturüberwachung des Heatsinks
- Austausch der internen Lüftereinheit, auch wenn nur geringfügig gealtert
- Leiterplattenprüfung:
- Prüfung der Steuerplatine mit Oszilloskop und Signalgenerator
- Austausch des EEPROM-Chips (besonders kritisch bei Fehlern wie F1/F0)
- Nachlöten aller Hochstrompfade mit bleihaltigem Lot für maximale Lebensdauer
- Mechanische Wartung:
- Prüfung und Reinigung des Kühlkörpers
- Austausch der Wärmeleitpads
- Kontrolle der Kontaktfedern an den Stromschienen
Funktionstest & Qualitätssicherung
Bevor das Gerät freigegeben wird, durchläuft es einen intensiven 3-stufigen Testprozess:
- Isolations- und Hochspannungstest:
- Prüfung nach DIN EN 61557
- Isolation > 100 MOhm bei 500 VDC
- Lasttest im Prüfstand:
- Der Converter wird an einen originalen VS-626M5 Inverter gekoppelt
- Simulierte Maschinenzyklen mit realer Motorlast (Lastbank)
- Kontrolle von Spannung, Strom, Rippleverhalten und Temperaturverlauf
- Langzeit-Belastungstest (Burn-In):
- 8 Stunden Dauerlauf unter Nennlast
- Überwachung per Oszilloskop & digitalem Messsystem
- Prüfung auf thermische Drift, Instabilität oder sporadische Aussetzer
Abschlussdokumentation & Rückgabe
Zum Abschluss erstellen wir ein Reparaturprotokoll mit allen Messergebnissen sowie einen individuellen Prüfbericht mit Seriennummerabgleich. Jedes Gerät erhält einen Reparaturaufkleber mit Datum, Technikerkennung und Seriennummer zur Rückverfolgbarkeit.
Fazit
Die Reparatur des Yaskawa CIMR-MR5N2030 zeigt erneut, dass hochwertige Industriekomponenten durch präzise Diagnostik und gezielten Austausch kritischer Bauteile zuverlässig instandgesetzt werden können – auch bei komplexen Fehlerbildern. Unser strukturierter Testprozess gewährleistet höchste Betriebssicherheit, oft sogar besser als im Neuzustand.
Weitere Informationen wie Preis, Lieferzeit zum:

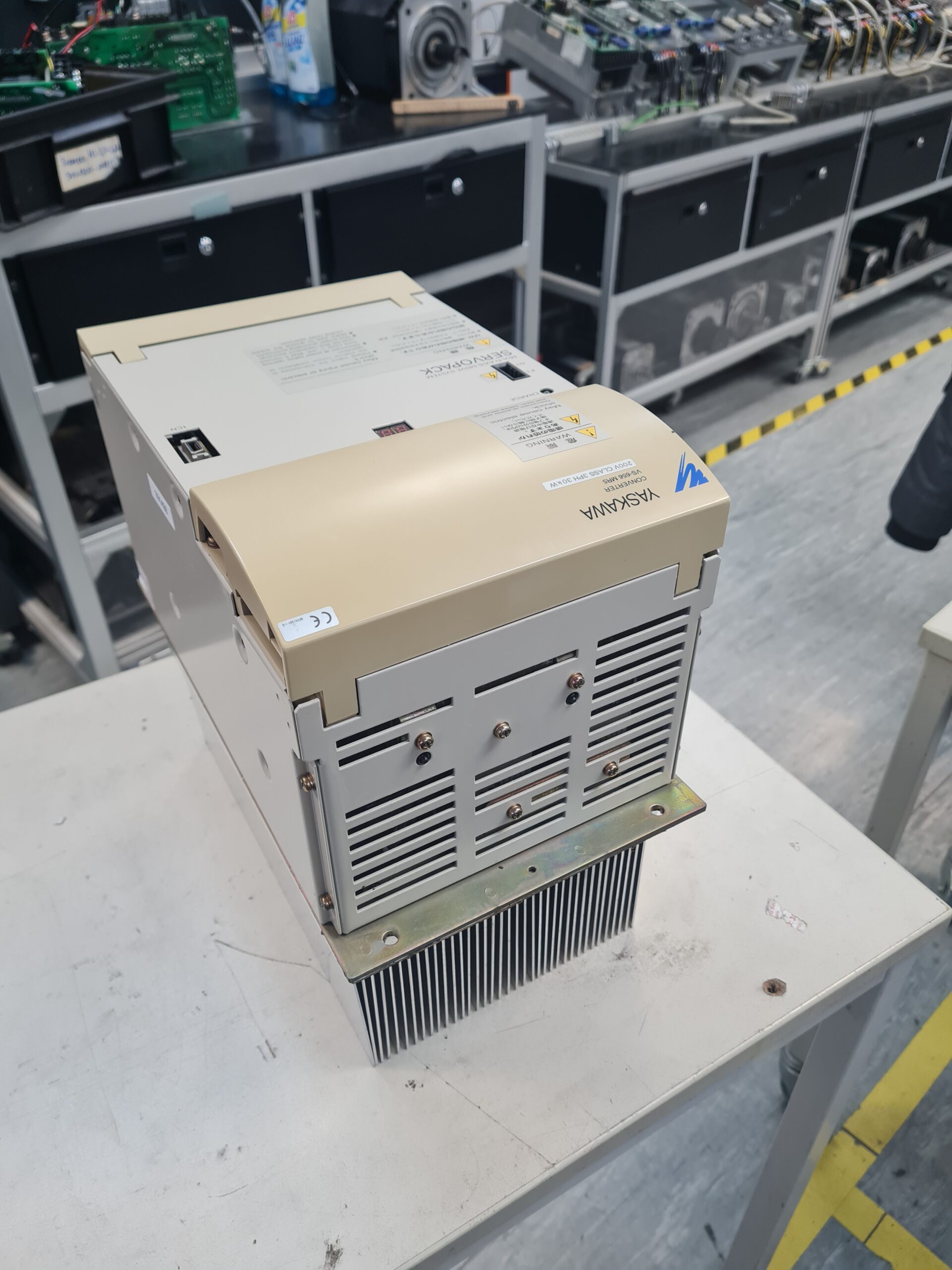

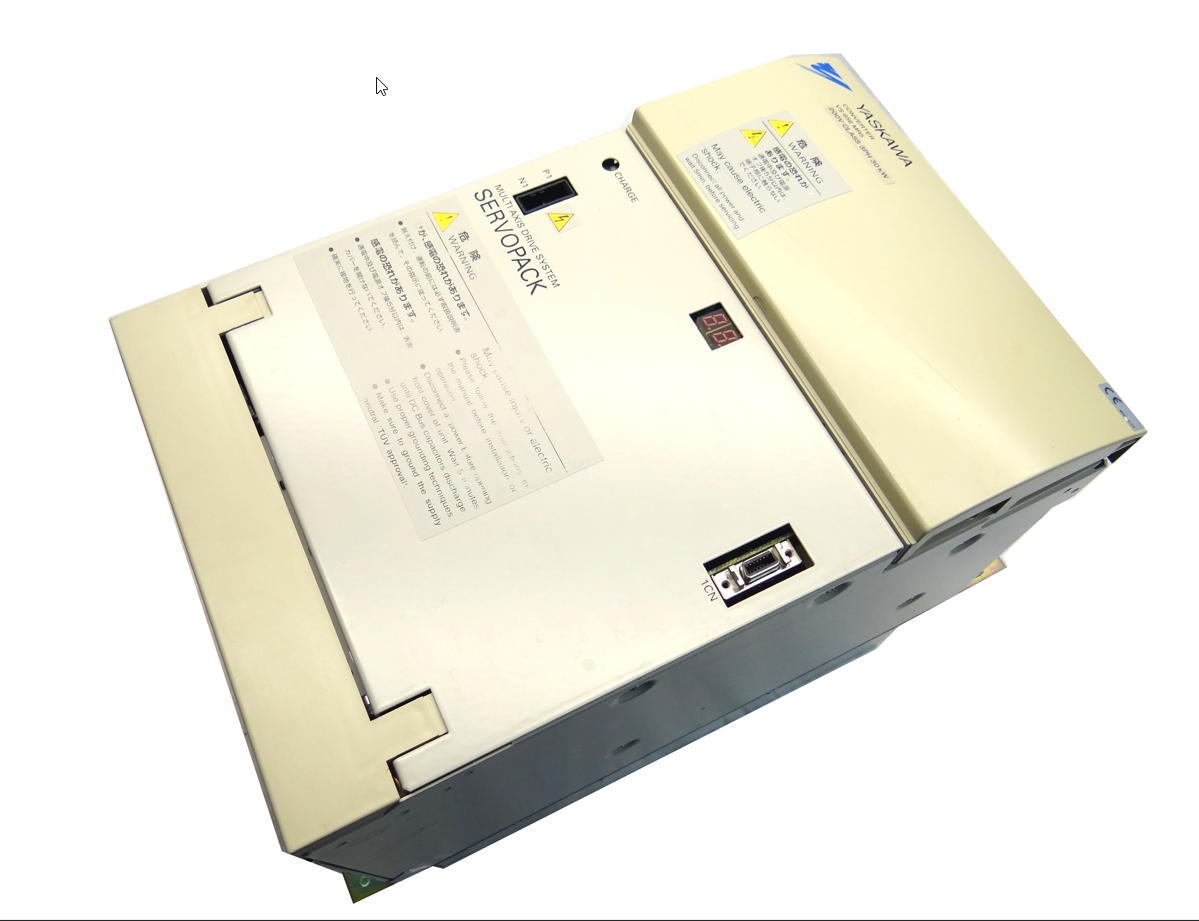

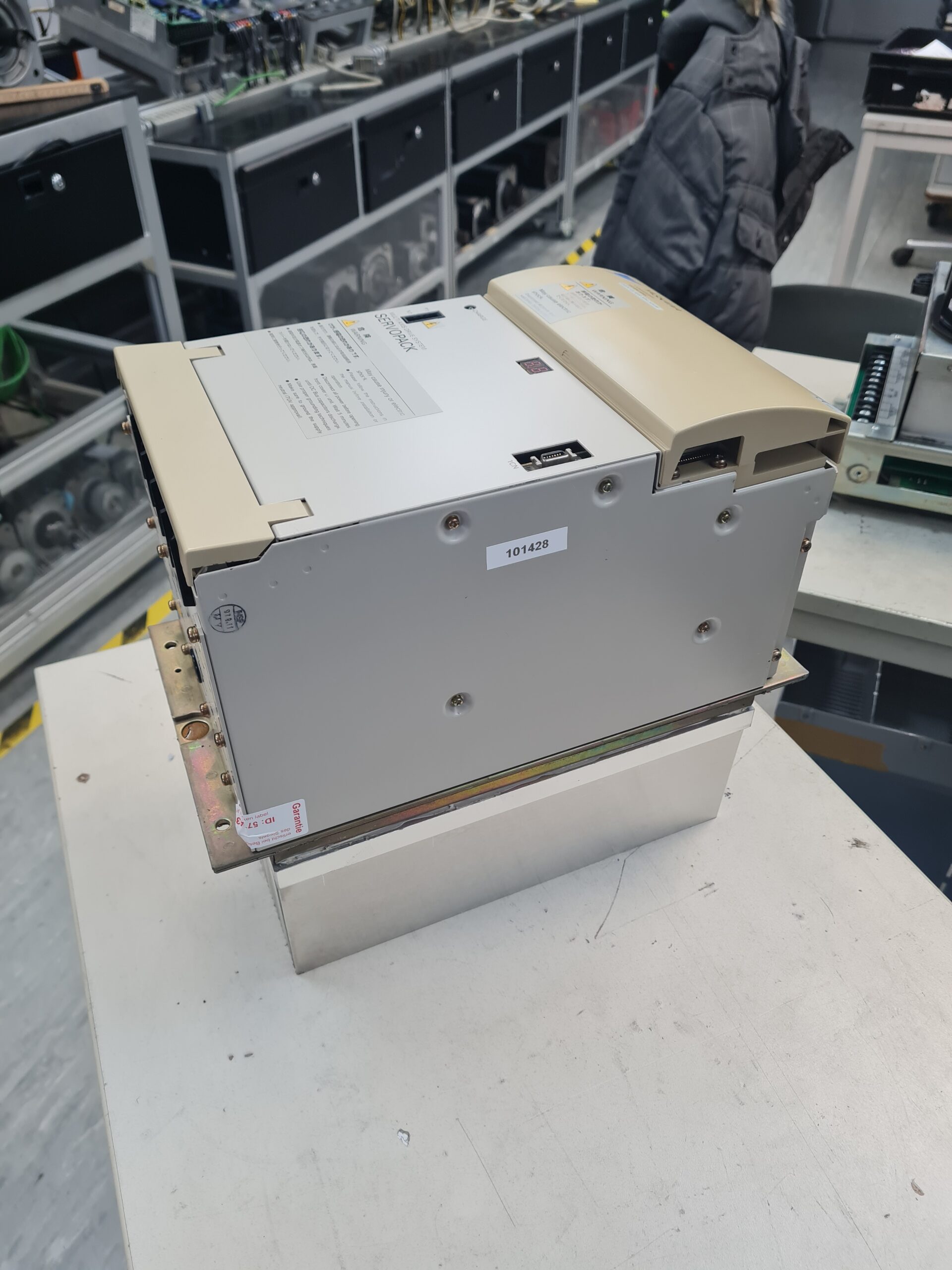

Yaskawa Converter VS-656 MR5 CIMR-MR5N2030 Spec. 20305E
Mehr Informationen zu unserer Yaskawa-Reparaturkompetenz finden Sie hier: Yaskawa Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Yaskawa-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!
Gerätedaten (Technische Spezifikationen)
| Parameter | Wert |
|---|

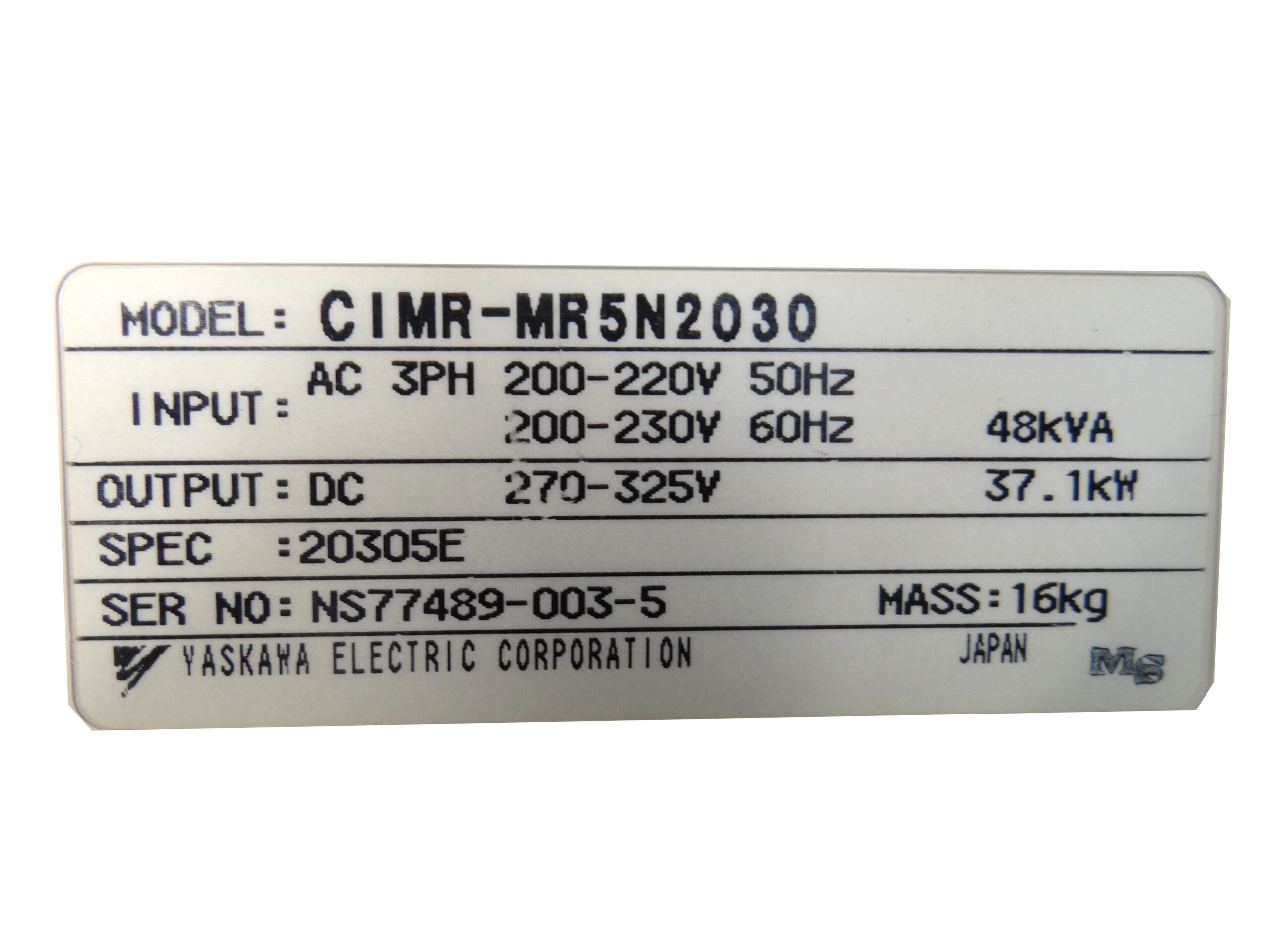

| Modell | CIMR-MR5N2030 |
| Spezifikation | 20305E |
| Eingangsspannung | 3-phasig AC 200–220 V 50 Hz / 200–230 V 60 Hz |
| Eingangsleistung | 48 kVA |
| Ausgangsspannung | DC 270–325 V |
| Ausgangsleistung | 37,1 kW |
| Gewicht (Masse) | 16 kg |
| Bauform | Extern gekühltes Gehäuse (Heatsink Mount) |
Umgebung & Kompatible Geräte
- Umgebung: Für den Einsatz in CNC-Maschinen, Werkzeugmaschinen, Transferanlagen und Prüfmaschinen konzipiert.
- Installationsbedingungen:
- Temperatur: 0–55 °C (Innenraum)
- Relative Luftfeuchte: 5–95 %, keine Kondensation
- Keine korrosiven Gase oder Ölnebel
- Kompatibel mit: VS-626M5 Inverter; über das YENET1200 Netzwerk in NC-Systeme integrierba
Funktionsbeschreibung
Der CIMR-MR5N2030 ist ein regenerativer Gleichstrom-Converter, der in Verbindung mit dem Inverter-Modul VS-626M5 verwendet wird. Seine Hauptfunktionen:
- Wandelt dreiphasigen AC-Eingang in stabilen DC-Zwischenkreisstrom (270–325 V)
- Versorgt mehrere Achsen (Servo + Spindel)
- Unterstützt Energierückgewinnung beim Abbremsen
- Geeignet für Anwendungen mit hoher Dynamik (z. B. Werkzeugmaschinen)
- Kompatibel mit Yaskawa YENET1200 Kommunikationsstandard
Alarmmeldungen & Troubleshooting (Converter)
| Fehlercode | Fehlername | Bedeutung | Lösungen |
|---|
| 01 | Overcurrent | Ausgangsstrom über Grenzwert | Verkabelung prüfen, Netzspannung, Last überprüfen |
| 04 | Main circuit fuse blown | Hauptsicherung durchgebrannt | Auf Kurzschluss und defekte Transistoren prüfen |
| 05 | Overload | Überlast am Ausgang | Last reduzieren, Achsenantrieb überprüfen |
| 11 | Output overvoltage | Ausgangsspannung zu hoch (>400 V) | Netzspannung prüfen, Last prüfen |
| 12 | Main circuit undervoltage | Unterspannung DC-Zwischenkreis | Netzspannung prüfen |
| 13 | Control circuit undervoltage | Unterspannung Steuerkreis | Steuerstromversorgung prüfen |
| 14 | Servo unit power fault | Spannung am Servo-Anschluss fehlerhaft | Steuerstromversorgung prüfen |
| 15 | Power supply frequency fault | Netzfrequenz außerhalb 50/60 Hz ±5 % | Eingangsspannung und Frequenz prüfen |
| 16 | Initial charging fault | Kondensatorladung nicht abgeschlossen | Einheit ersetzen |
| 17 | Power supply open phase | Phasenausfall | Netzspannung/Wiring prüfen |
| 23 | Built-in MC operation fault | Magnetkontaktor defekt | Gerät ersetzen |
| 43 / 44 | Heatsink overheat 1 / 2 | Überhitzung Kühlkörper (Warnung/Fehler) | Umgebungstemperatur senken / Kühlung verbessern |
| 45 | Heatsink thermistor disconnection | Thermistor nicht verbunden | Gerät ersetzen |
| 46 / 47 | Control PCB temperature fault 1 / 2 | Temperatur auf Steuerplatine >80/85 °C | Umgebungstemperatur verbessern |
| d2 / F0 / F1 | CPU / ROM / EEPROM Fehler | Interner Prozessor- oder Speicherfehler | Steuerplatine ersetzen |
| F5 | CPU error | CPU-Fehler | Steuerplatine ersetzen |
