Erfahrungsbericht: Okuma MPR5 Netzteil (1006-2205)
Seit mehreren Jahren kümmern wir uns intensiv um die Reparatur und Wartung von Okuma CNC-Steuerungen und Antriebssystemen. Dabei begegnet uns immer wieder das DC-Netzteil vom Typ Okuma MPR5 (1006-2205), ein essenzieller Bestandteil für den Betrieb zahlreicher CNC-Maschinen.
Angefangen hat alles mit der Zusammenarbeit mit einem Kunden, der in seinem Maschinenpark mehrere Dutzend Okuma CNC-Maschinen betreibt und auf zuverlässige Reparaturen angewiesen ist. Durch diese regelmäßigen Wartungen konnten wir Schritt für Schritt wertvolles Fachwissen aufbauen und haben uns in der Reparatur dieser Netzteile zunehmend spezialisiert.
Um unsere Reparaturen auf höchstem Niveau gewährleisten zu können, haben wir sogar in eine eigene Okuma-Testmaschine investiert. Damit sind wir nun in der Lage, reparierte Netzteile und Antriebsmodule unter realen Einsatzbedingungen ausführlich zu testen. Diese Maßnahme war für uns entscheidend, um eine konstant hohe Qualität zu garantieren und sicherzustellen, dass die Geräte nach der Reparatur langfristig und zuverlässig funktionieren.
Im Laufe der Zeit erweiterten wir unser Angebot neben den MPR5-Netzteilen auch auf verschiedene weitere Okuma-Komponenten, wie etwa MIV Achsregler und Spindelantriebe. Unsere Expertise spricht sich herum: Heute erreichen uns Reparaturanfragen nicht nur aus Europa, sondern zunehmend auch aus fernen Ländern wie Brasilien, Mexiko, Südafrika, Neuseeland und Australien. Die weltweite Nachfrage bestätigt uns darin, dass wir mit unserem spezialisierten Reparaturansatz genau richtig liegen.
Für unsere Kunden lohnt es sich, defekte Geräte sogar per Express zu uns nach Deutschland zu schicken. Oftmals ist eine Lieferung innerhalb von zwei Tagen bei uns und die Kosten dafür halten sich im vertretbaren Rahmen. So profitieren Kunden weltweit von unserer Expertise – und wir freuen uns, ihnen helfen zu können.
Folgende Arbeiten wurden bei jeder Reparatur durchgeführt:
- Präventive Überholung: Austausch aller erforderlichen defekten und abgenutzten Teile.
- Intensive Reinigung des Geräts.
- Umfassende Abschluss- und Belastungstests an unseren spezialisierten Testständen und in der Test-Maschine selbst
- Parameterabgleich bzw. Wiederherstellung der notwendigen Parameter.
- Sorgfältiges Ausfüllen der Dokumentation und Checklisten.
Preis und Lieferzeit für Okuma MPR5 1006-2205
Weitere Informationen zu unseren Okuma-Reparaturen finden Sie hier.
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat zur Seite.
Gerätebeschreibung

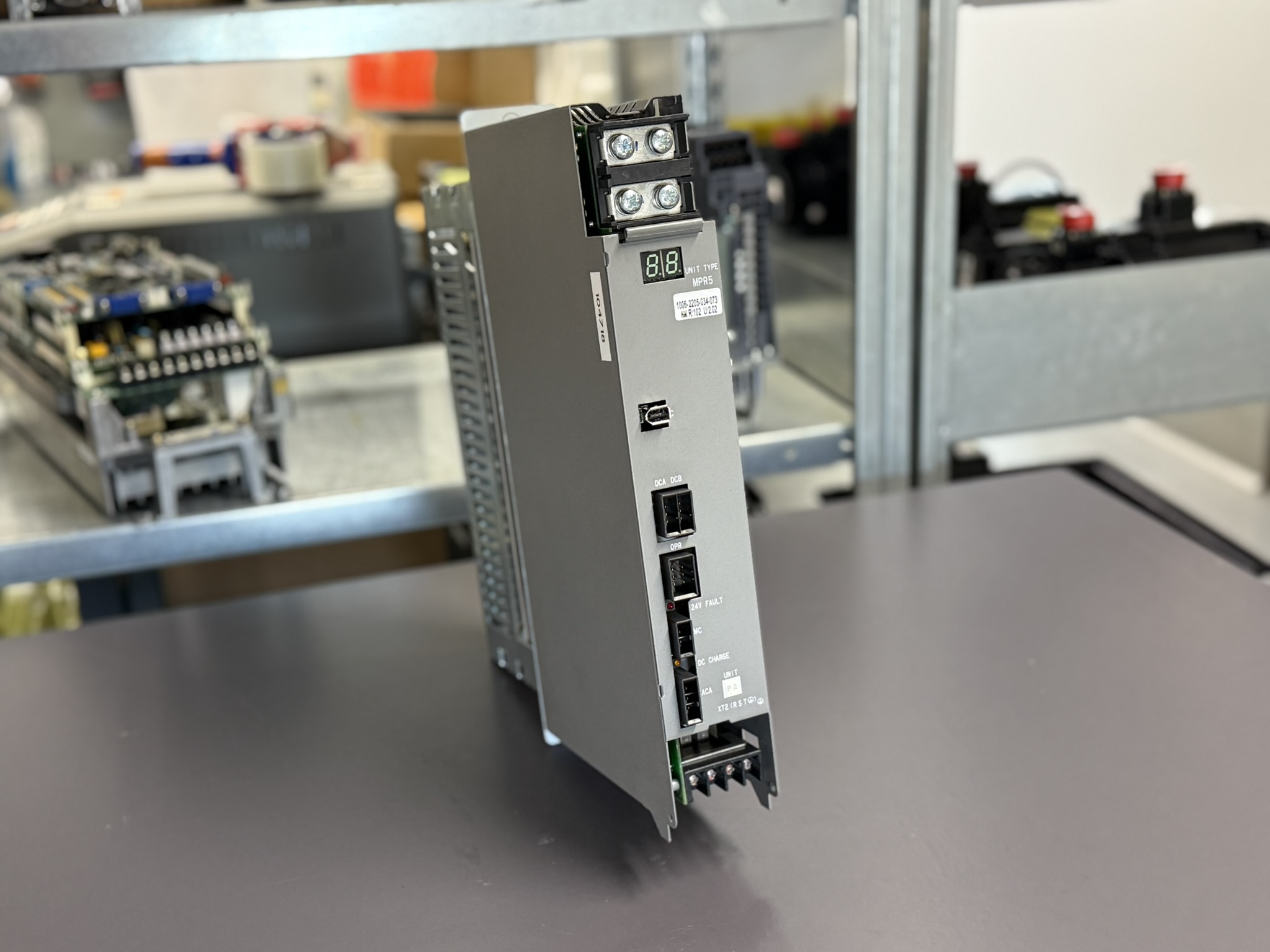

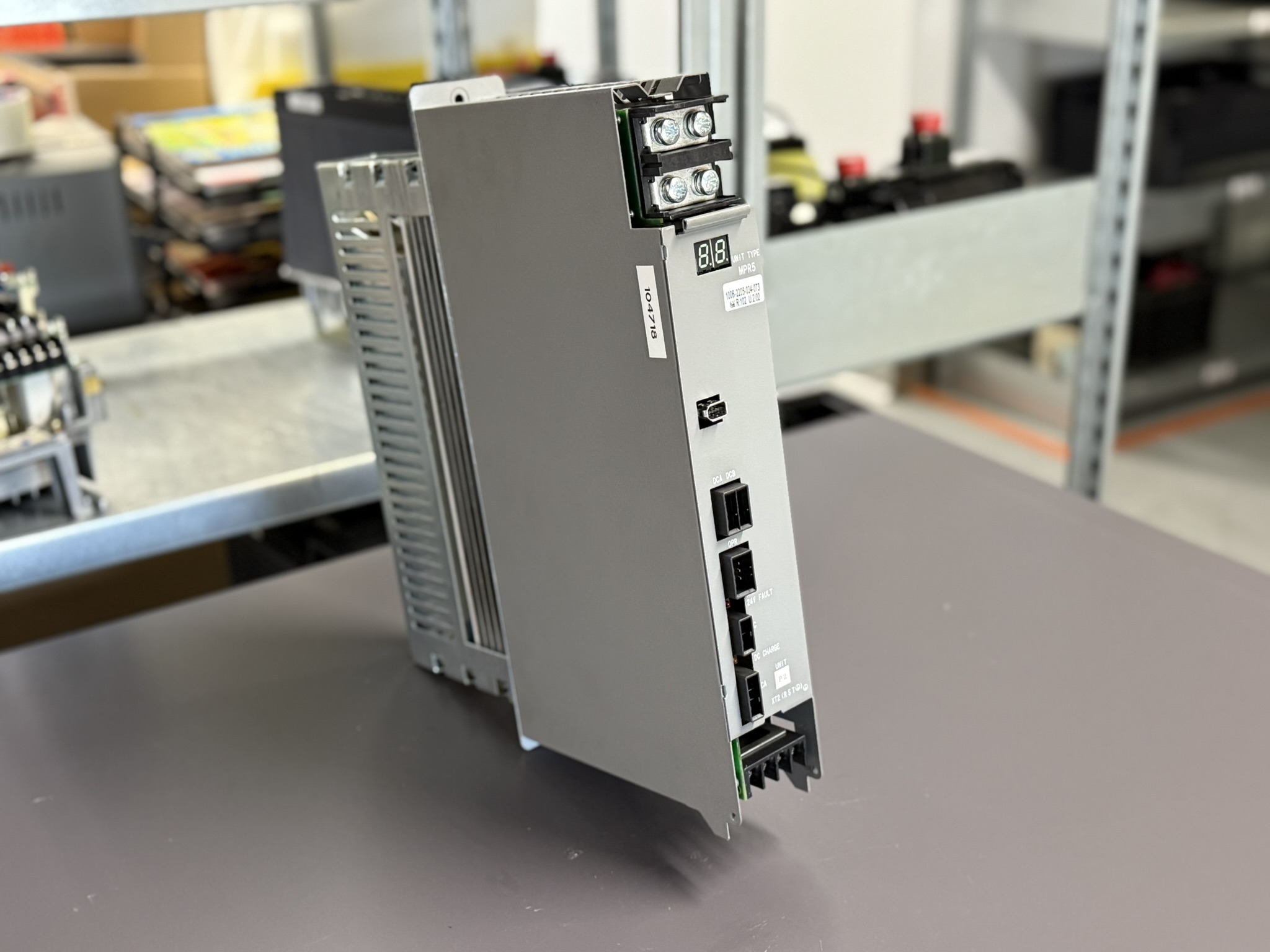

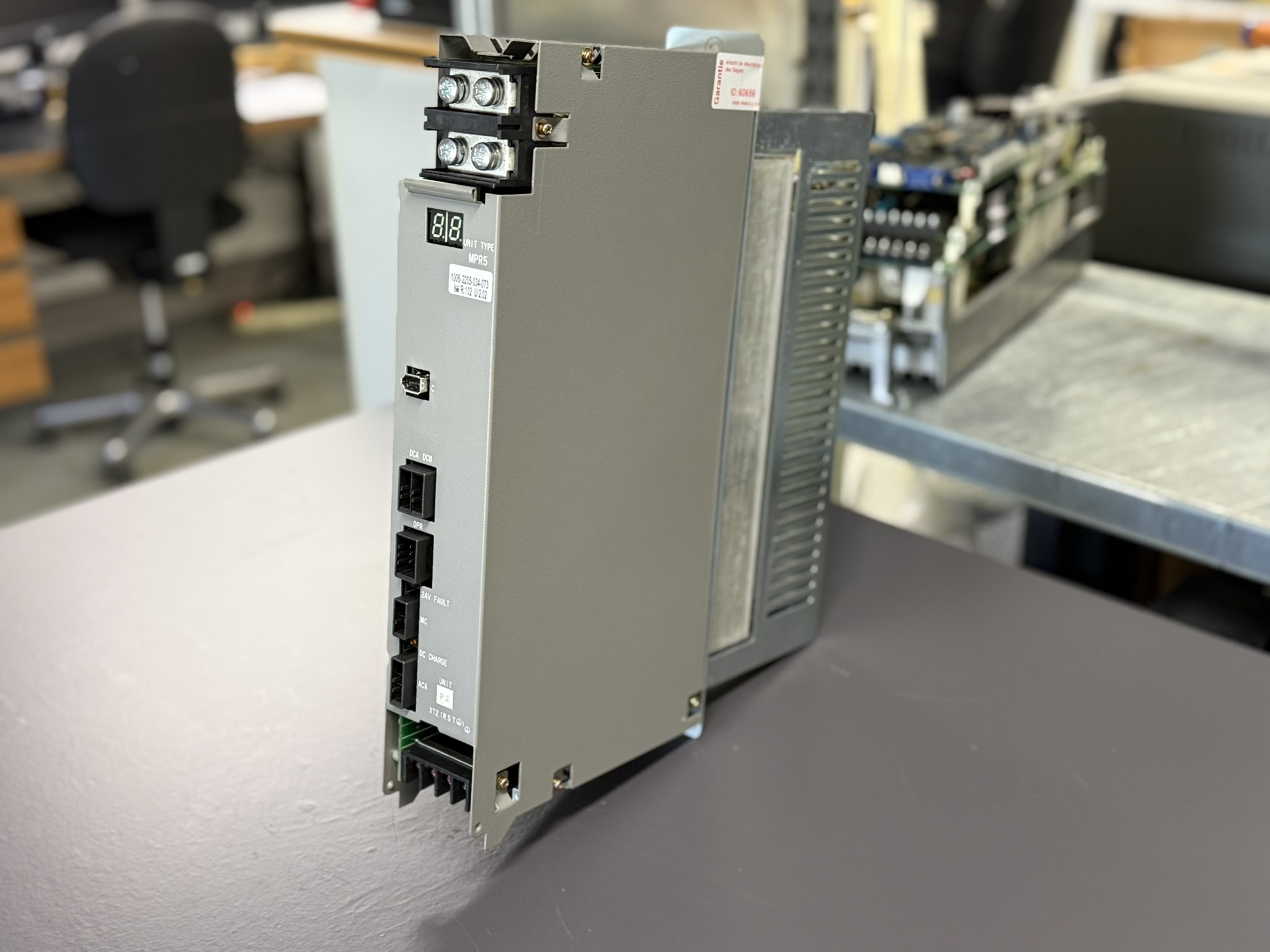

Das MPR5 ist eine Okuma DC Power Supply Unit (Stromversorgungseinheit) in Widerstands-Rückspeiseausführung (MPR = Multiple Power supply Resistor type). Es handelt sich um ein Netzteil mit folgenden technischen Daten:
- Produkttyp: MPR5 PU (DC-Stromversorgungseinheit, Regeneration über Widerstand)
- Kontinuierliche Leistung: 5 kW (Nennleistung, ca. 6,7 PS)
- Abmessungen (H×B×T): 380 mm × 60 mm × 325 mm
- Gewicht: ca. 5,7 kg
- Versorgungsspannung: 3-Phasen, 200 VAC Eingang
- Ausgangsspannungen: 300 VDC Zwischenkreisspannung und 24 VDC Steuerspannung
- Kommunikation: Konverter-Link (Verbindungsbus) zu den MIV-Inverter Units
Fehlercodes und Troubleshooting

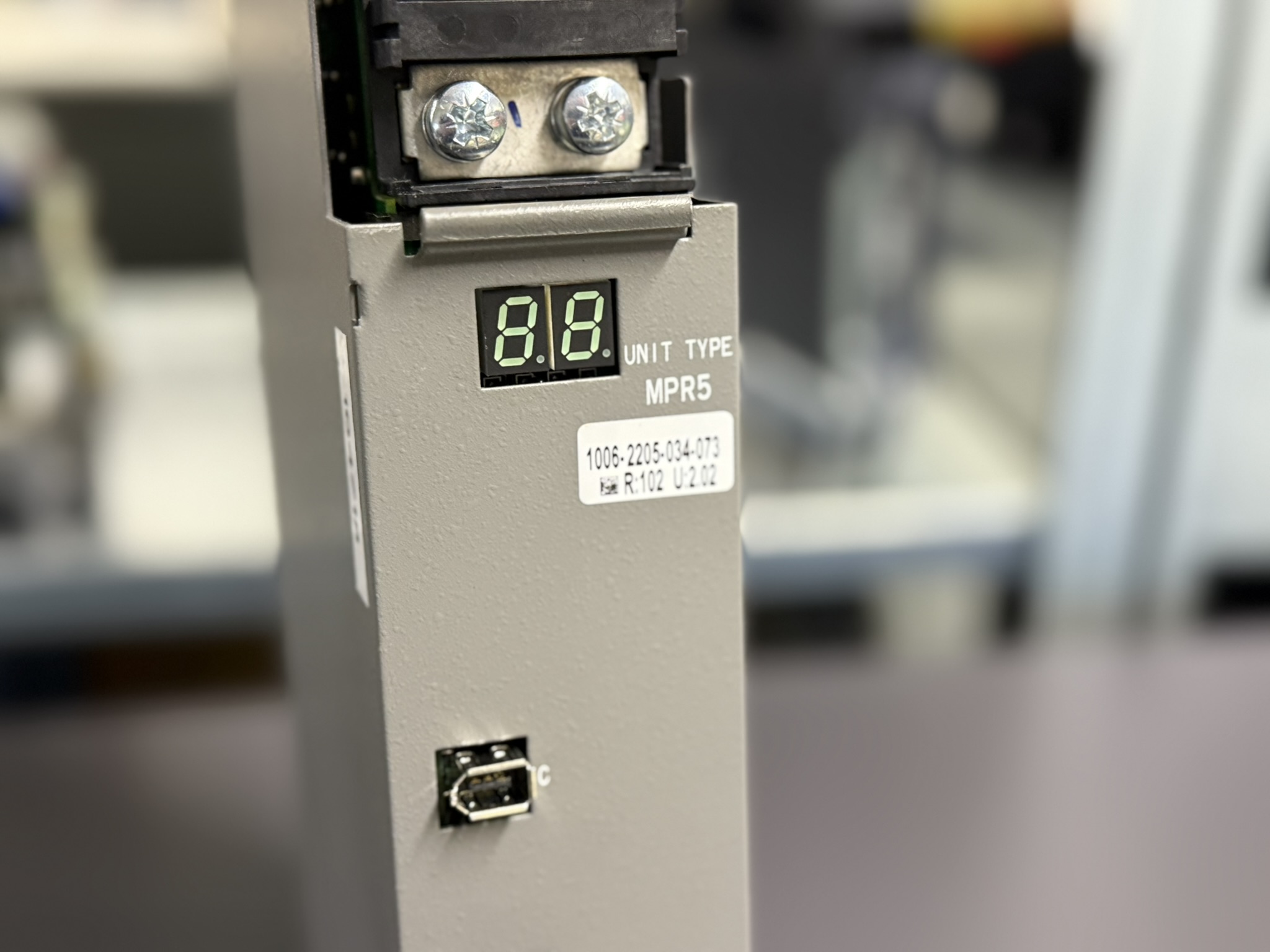

Trotz robuster Auslegung können im Betrieb verschiedene Alarmmeldungen vom MPR5 auftreten. Das Gerät nutzt die 7-Segment-Anzeige, um Fehlerzustände mit einem zweistelligen Alarmcode kenntlich zu machen. Im Alarmfall blinkt zuerst „AL” (Alarm) gefolgt von einer Nummer. In der Praxis sind einige Alarmnummern besonders häufig. Die folgende Tabelle zeigt typische Alarmcodes des MPR5 und gibt empfohlene Maßnahmen zur Fehlerbehebung (basierend auf Okuma Wartungshandbuch, Abschnitt 4.2.2/4.3):
| Alarm-Nr. | Bedeutung (Fehler) | Empfohlene Maßnahme |
|---|
| 01 | Netzteilfehler: Interner Fehler im MPR5 (z.B. Spannung, Überhitzung, CPU) | Versorgungsspannung überprüfen; Betriebsbedingungen prüfen; falls der Fehler bestehen bleibt, Netzteil austauschen (ggf. auch angeschlossene MIV-Einheit prüfen/tauschen). |
| 02 | Konverter-Link Fehler: Kommunikationsausfall zwischen Netzteil und MIV-Einheiten (Überwachung des Netzteils unterbrochen) | Verkabelung des Konverter-Link prüfen (Steckverbindungen, Kabel tauschen); bei andauerndem Fehler MIV-Einheit austauschen; falls nötig Netzteil ersetzen. |
| 03 | DC-Zwischenkreis Fehler: Zwischenkreisspannung zu hoch oder zu niedrig erkannt (Überspannung/Unterspannung im DC-Bus) | Netz-Eingangsspannung prüfen (z.B. Phasenausfall oder Überspannung); auf ungewöhnliche Lastbedingungen achten; gegebenenfalls fehlerhafte MIV-Achseinheit oder das Netzteil austauschen. |
| 07 | Eingangsspannungs-Fehler: Dreiphasige Eingangsspannung des Netzteils außerhalb Toleranz (zu hoch oder zu niedrig) | Netzversorgung messen und stabilisieren (Spannungsquelle prüfen, Kabelquerschnitt und -länge optimieren); bei wiederholtem Auftreten Austausch des MPR5 in Erwägung ziehen. |
Diese Alarmcodes lassen sich über die Anzeige schnell identifizieren. Beispielsweise würde ein Alarm 01 im Display als blinkende Folge „AL–01” erscheinen. In vielen Fällen kann schon das Überprüfen der Versorgungsspannungen (300 V Zwischenkreis und 24 V Steuerstrom) sowie der Zustand der Verkabelung Abhilfe schaffen. Bei hartnäckigen Fehlern oder internen Defekten führt jedoch oft kein Weg an einem Austausch oder einer professionellen Reparatur des Netzteils vorbei. Dank spezieller Teststände – wie im eingangs beschriebenen Erfahrungsbericht – können Reparaturdienstleister defekte MPR5-Einheiten unter Last prüfen und instand setzen, sodass die Okuma-Maschinen schnell wieder produktiv arbeiten.
