29.04.2025 von Viktor Siebert
Interessante Informationen zum Okuma MIV0303-1-B1 Servo Drive
In diesem Beitrag haben wir interessante und hilfreiche Informationen rund um die Servo drive Okuma MIV0303-1-B1 (Order No. 1006-2229)zusammengestellt. Unser Ziel ist es, Ihnen einen umfassenden Überblick zu verschaffen und schnellen Service für alle Infosuchenden zu bieten.
Schnelle Reparatur – Ein praktisches Beispiel aus unserer Werkstatt
Vor kurzem hatten wir einen besonderen Reparaturfall: Ein Kunde brachte uns eine defekte Okuma MIV0303-1-B1 Einheit, bei der die L-Achse kurz funktionierte, dann jedoch Alarm 13 auslöste. Das Gerät wurde per Express zur Reparatur übergeben.
Dank unserer Erfahrung kannten wir diesen Fehler sofort und konnten ihn problemlos an unserer Testmaschine (Okuma MX-45VAE) reproduzieren. Die vollständige Reparatur inklusive Überholung, gründlichen Tests, Waschen und Trocknen dauerte weniger als 24 Stunden. Mittlerweile läuft die Maschine beim Kunden wieder einwandfrei.
Systematischer Ablauf – Sofortige Fehlerdiagnose
Ein besonderer Vorteil unserer Vorgehensweise liegt in der exakten Dokumentation bekannter Fehler und deren Ursachen. Sobald wir ein Gerät erhalten, unterziehen wir es einer Vorprüfung. Nach der Analyse kennen unsere Techniker meist schon den Fehler genau. Entsprechend vermessen wir gezielt die betroffenen Stufen und tauschen fehlerhafte Komponenten umgehend aus.
Darüber hinaus erfolgt eine präventive Überholung aller bekannten Schwachstellen, auch wenn diese aktuell keine Fehler zeigen. So stellen wir sicher, dass das Gerät langfristig zuverlässig funktioniert. Unser Ziel ist es nicht, Geräte regelmäßig zur Nachbesserung zurückzubekommen, sondern diese dauerhaft stabil zu reparieren – ganz im Sinne unserer zufriedenen Kunden.
Wie oft hört man von Geräten, die nur die Garantiezeit überstehen? Wir setzen auf nachhaltige Qualität.
Folgende Arbeiten wurden bei der Reparatur durchgeführt:
- Präventive Überholung: Austausch aller erforderlichen defekten und abgenutzten Teile.
- Intensive Reinigung des Geräts.
- Umfassende Abschluss- und Belastungstests an unseren spezialisierten Testständen.
- Parameterabgleich bzw. Wiederherstellung der notwendigen Parameter.
- Sorgfältiges Ausfüllen der Dokumentation und Checklisten.
Preis und Lieferzeit für Okuma MIV0303-1-B1
Weitere Informationen zu unseren Okuma-Reparaturen finden Sie hier.
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat zur Seite.

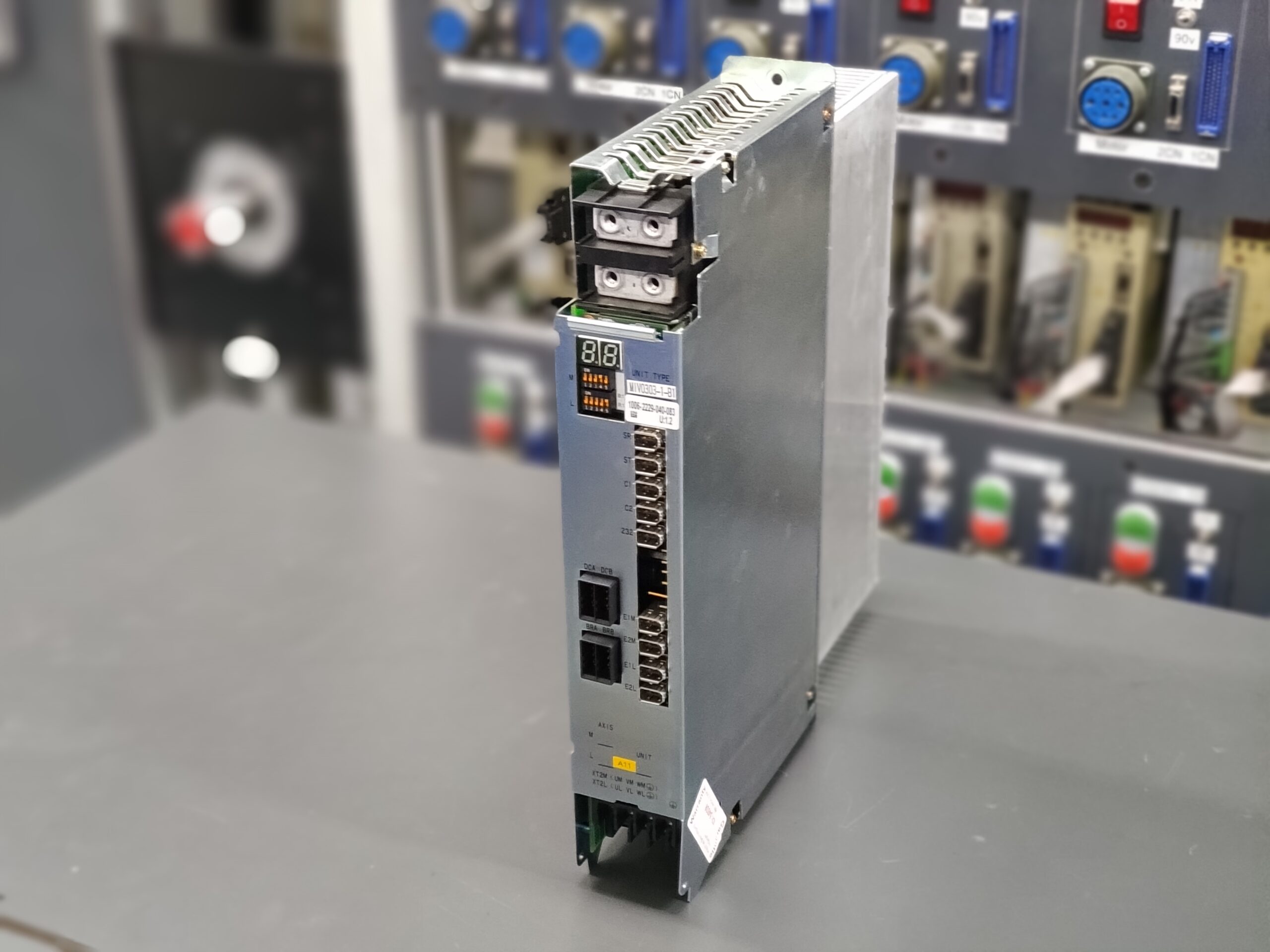

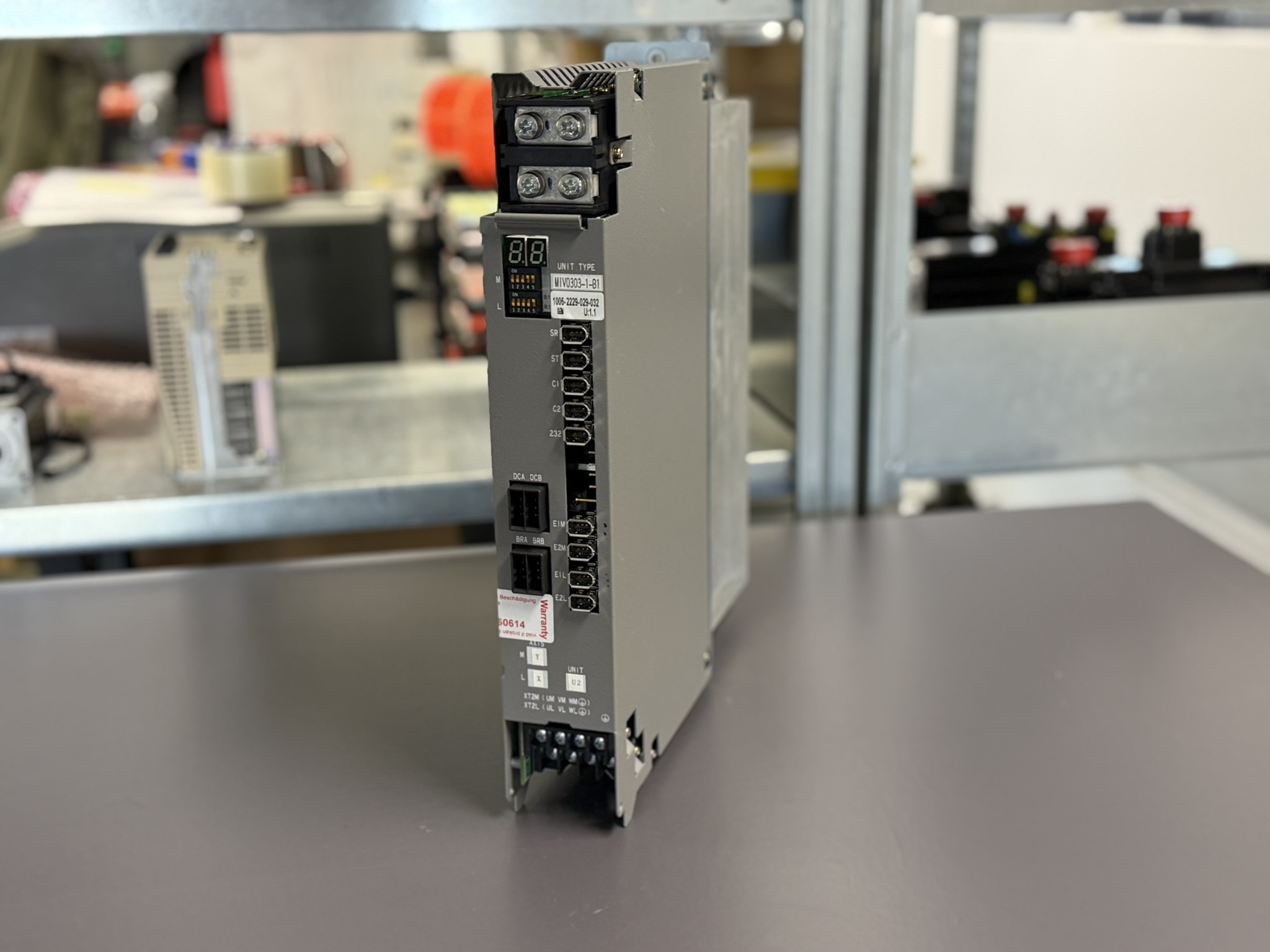

Überblick: Technische Spezifikationen – Okuma MIV0303-1-B1
- Typ: 2-Kanal Servoantrieb (Inverter-Modul)
- Ausgangsleistung: 3,0 kW pro Achse (zwei Achsen)
- Versorgungsspannung: 300 V DC (Zwischenkreis), 24 V DC (Steuerspannung)
- Steuerung: Digital (ServoLink-Bus), kompatibel mit Okuma CNC-Steuerungen

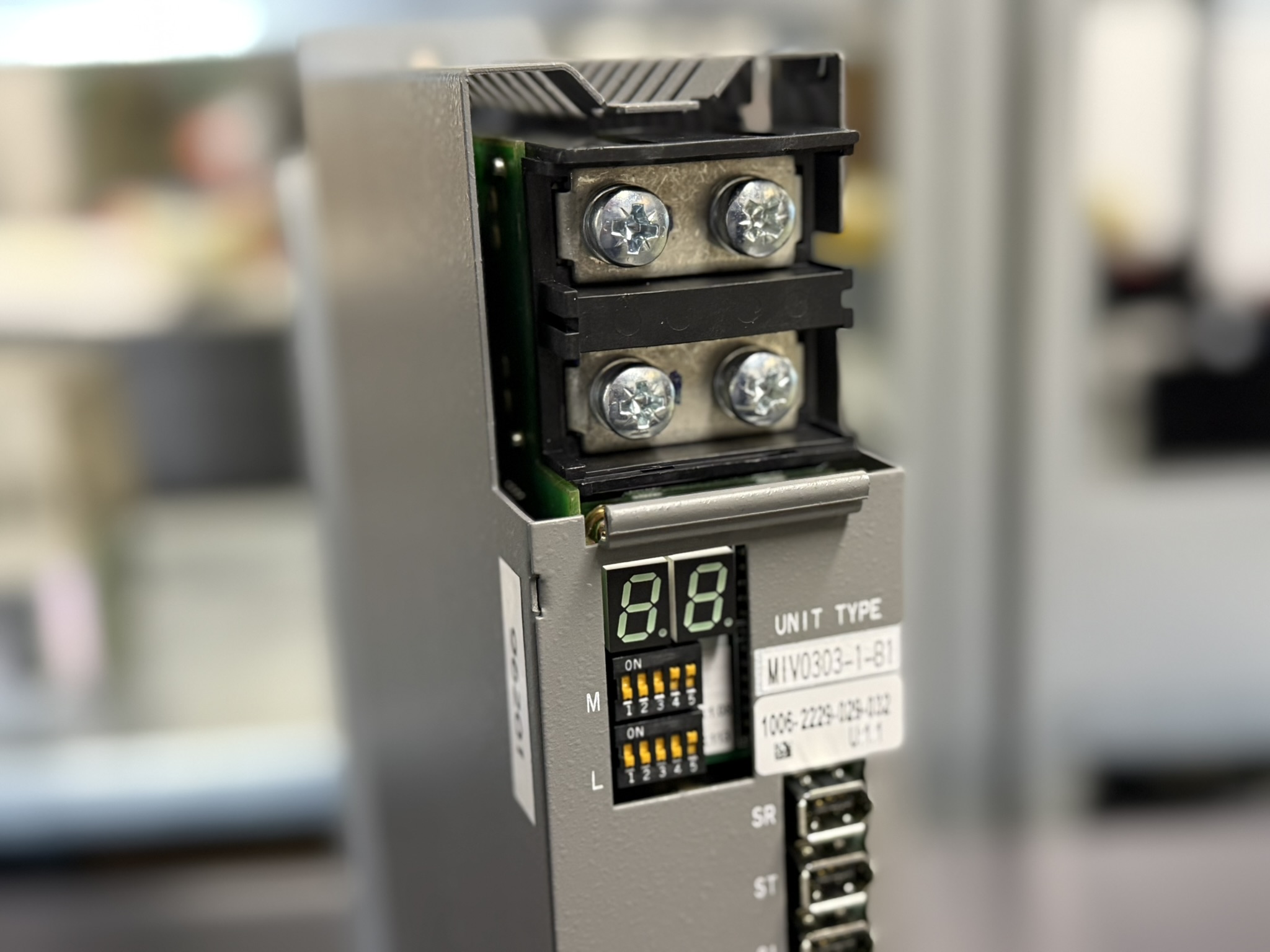

- Anzeige: Frontseitige 7-Segment-LED für Status- und Fehlercodes
- Gewicht: ca. 6,3 kg

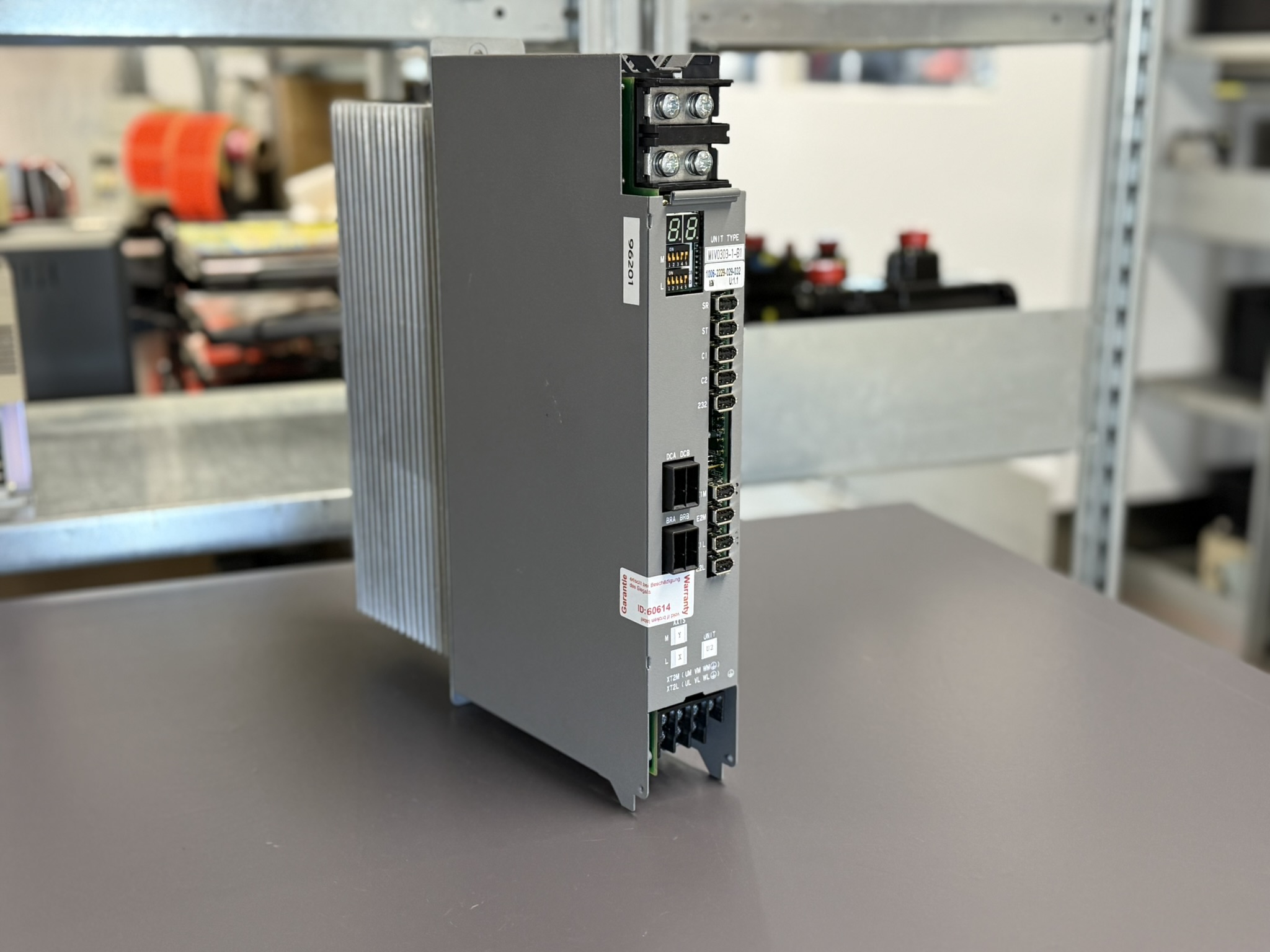

- Bauform: Kompakte Einbauvariante mit passiv gekühltem Kühlkörper
- Abmessungen (ca.): 300 mm × 100 mm × 335 mm (H×B×T)
Einsatzbereiche in CNC-Maschinen
Das Modul findet typischerweise Verwendung in:
- Okuma CNC-Drehmaschinen: LB-Serie (z.B. LB-15)
- Okuma Vertikal-Bearbeitungszentren: MX-Serie (z.B. MX-45VAE)
Es wurde insbesondere in CNC-Werkzeugmaschinen aus den späten 1990er und frühen 2000er Jahren eingesetzt, ausgestattet mit den Steuerungen OSP7000 oder OSP U100.
Funktionsbeschreibung
Der Okuma MIV0303-1-B1 Servoverstärker wandelt Positions- und Geschwindigkeitsbefehle der CNC-Steuerung in kontrollierte elektrische Energie um und treibt damit bis zu zwei Achsmotoren präzise an. Das Modul überwacht laufend die Motorzustände, regelt Drehzahl und Drehmoment exakt und meldet eventuelle Fehler optisch über LED und akustisch. Damit ist es entscheidend für eine genaue und sichere Positionierung der Achsen Ihrer CNC-Maschine.
Wir hoffen, dass Ihnen dieser Überblick hilft, mehr Klarheit über das Okuma MIV0303-1-B1 Modul zu gewinnen. Bei Fragen oder Reparaturbedarf stehen wir Ihnen jederzeit gerne zur Verfügung!
