Mitsubishi FR-SF-4-7.5KP-T Spindle Drive Unit > Technische Analyse, Reparatur und Prävention

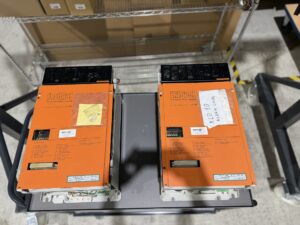

Ein Kunde aus dem Mittelmeerraum sandte uns gleich zwei identische Mitsubishi FR-SF-4-7.5KP-T Spindle Drives ein. Beide Geräte zeigten denselben Alarm: 10 > Under Voltage.
Die Analyse ergab:
Durch die extrem heißen klimatischen Bedingungen und den Dauerbetrieb in einer Drei-Schicht-Produktion waren die Geräte einer ungewöhnlich hohen Belastung ausgesetzt. Die starke Umgebungshitze hatte nicht nur die Kühlung beeinträchtigt, sondern auch die Alterung von Kondensatoren und Isolationsmaterialien deutlich beschleunigt.
Detaillierter Reparaturprozess
- Eingangstest und Fehleranalyse: Überprüfung aller Netzspannungen, Sichtkontrolle auf verbrannte Leiterbahnen, Isolationsmessung.

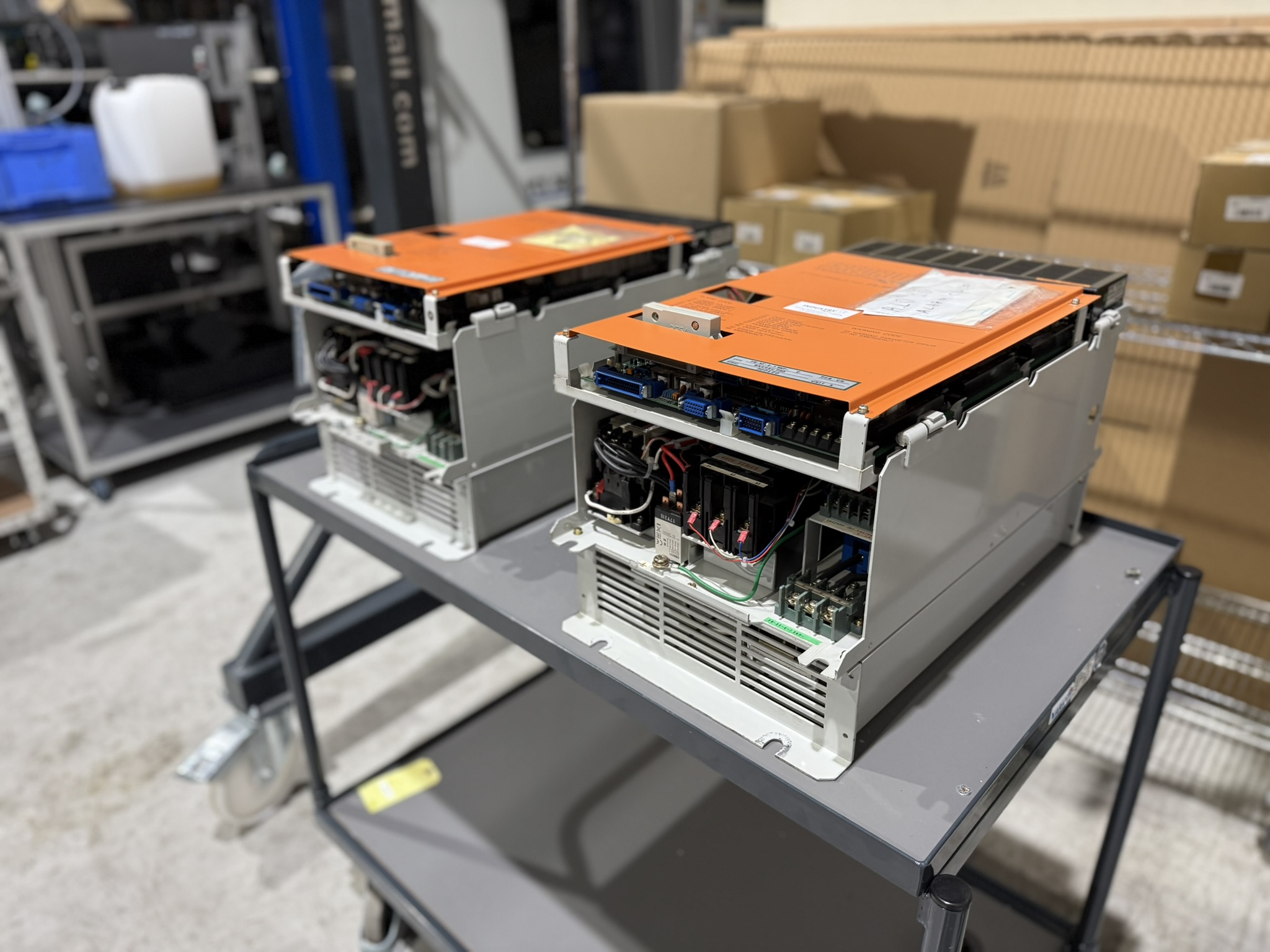

- Komplette Reinigung: Entfernung von Staub, Schmutz und Ablagerungen im Kühlkanal.
- Präventiver Austausch:
- Elektrolyt-Kondensatoren
- Relais und Leistungshalbleiter
- Lüfter und thermische Sicherungen

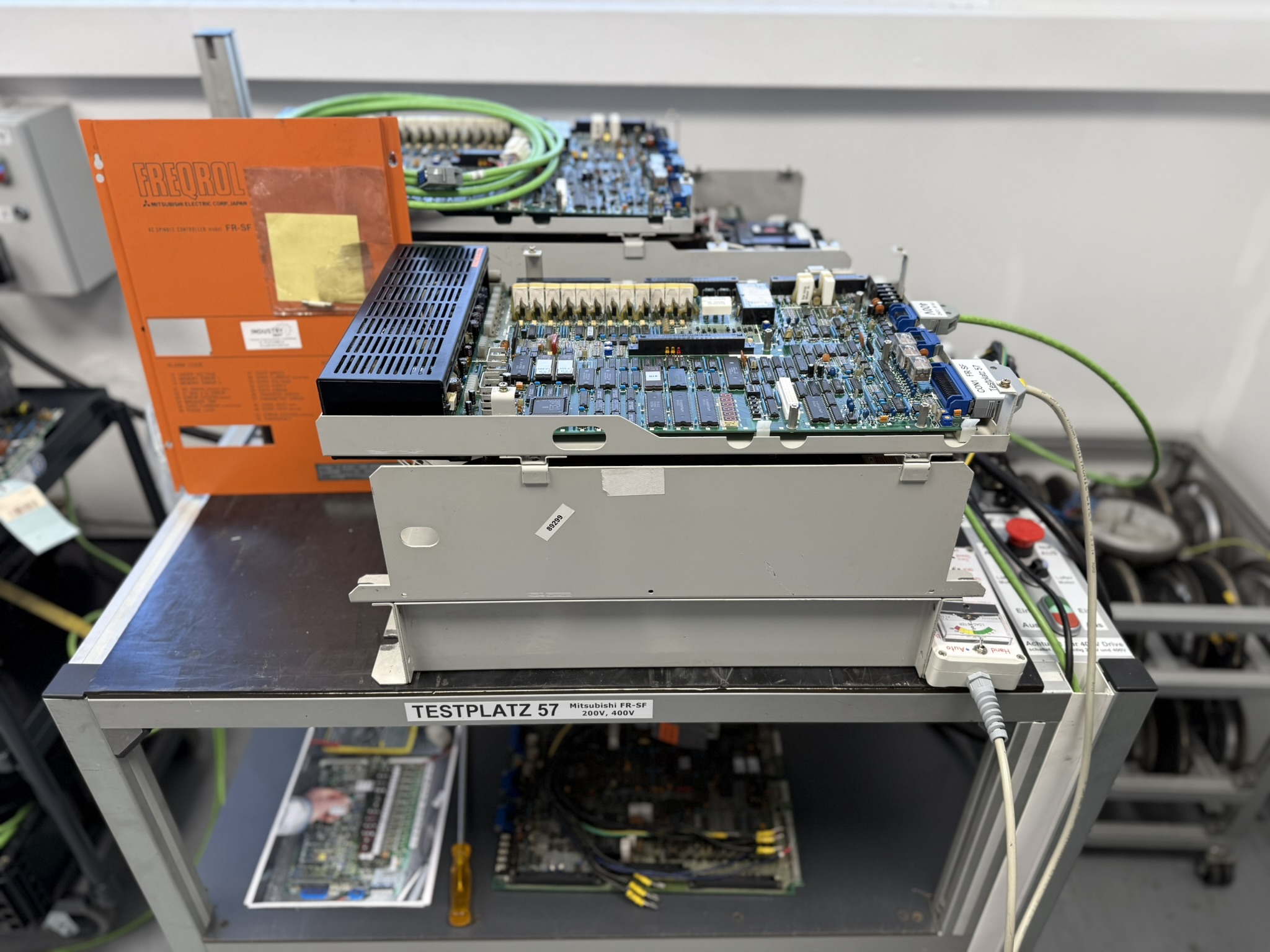

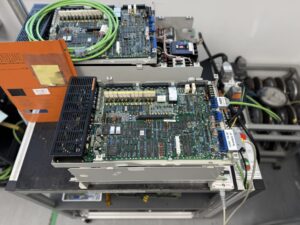

- Prüfung und Reparatur der Steuerplatine: Test auf Kommunikationsfehler, ggf. Austausch der betroffenen ICs.
- Funktionsprüfung auf Teststand: Belastung mit thermischen Testzyklen, Simulation von Überlast und Dauerbetrieb.
- Dokumentation: Protokollierung der Reparatur und Übergabe einer Checkliste an den Kunden.
Nach erfolgreicher Reparatur liefen beide Geräte auf unserem Prüfstand stabil, auch bei simulierten Hochtemperatur-Lastzyklen.
Ergebnis
Die Maschinen des Kunden konnten wieder in den Vollbetrieb gehen, diesmal mit erhöhter Zuverlässigkeit durch präventiv erneuerte Komponenten.
Präventive Maßnahmen für den Kunden
- Regelmäßige Reinigung von Lüftern, Filtern und Kühlkanälen
- Präventiver Lüftertausch alle 3–5 Jahre
- Isolationsmessung der Leistungsteile in Intervallen
- Überprüfung der Dichtungen, um Staub und Hitze fernzuhalten
- Thermische Überwachung durch externe Sensorik bei sehr heißen Einsatzumgebungen
Fazit
Die beiden Reparaturfälle zeigen deutlich: Besonders in heißen Regionen und im Mehrschichtbetrieb ist die Lebensdauer der Antriebe ohne präventive Maßnahmen stark begrenzt. Mit fachgerechter Überholung und gezielten vorbeugenden Maßnahmen können Kunden ihre Betriebssicherheit langfristig sichern und kostspielige Stillstände vermeiden.
Weitere Informationen wie Preis, Lieferzeit zum: Mitsubishi FR-SF-4-7.5KP-T Spindle Drive Unit
Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Drive Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!
Gerätebeschreibung und Technische Daten
| Eigenschaft | Wert |
|---|
| Modell | FR-SF-4-7.5KP-T |
| Code | BN408U730 |
| Leistung | 7,5 kW |
| Nennstrom | 22 A |
| Eingangsspannung | 380–460 V AC, 3~ |
| Steuerstromversorgung | RS 220 V AC |
| Netzversorgung | RST 400 V AC |
| Frequenz | 50/60 Hz |
Einsatzumgebung und kompatible Geräte
Das Spindle Drive Unit FR-SF-4-7.5KP-T wurde für Hochleistungs-CNC-Anwendungen entwickelt und findet sich vor allem in Werkzeugmaschinen, die dauerhaft im Mehrschichtbetrieb laufen. Besonders in Regionen mit hohen Umgebungstemperaturen, wie im Mittelmeerraum, ist das Gerät oft starken thermischen Belastungen ausgesetzt.
Typische Einsatzumgebungen sind Drehmaschinen, Bearbeitungszentren und Spindelantriebe mit hoher Leistungsanforderung.
Funktionsbeschreibung
Das Gerät regelt und versorgt die Motorspindel mit präziser Drehmoment- und Drehzahlsteuerung. Durch integrierte Schutzmechanismen wie Überstrom-, Überspannungs- und Überhitzungsschutz gewährleistet es einen sicheren Betrieb.
Eine kontinuierliche Überwachung von Spannung, Temperatur und Signalwegen stellt sicher, dass Störungen sofort erkannt und gemeldet werden.
Alarmmeldungen und Troubleshooting

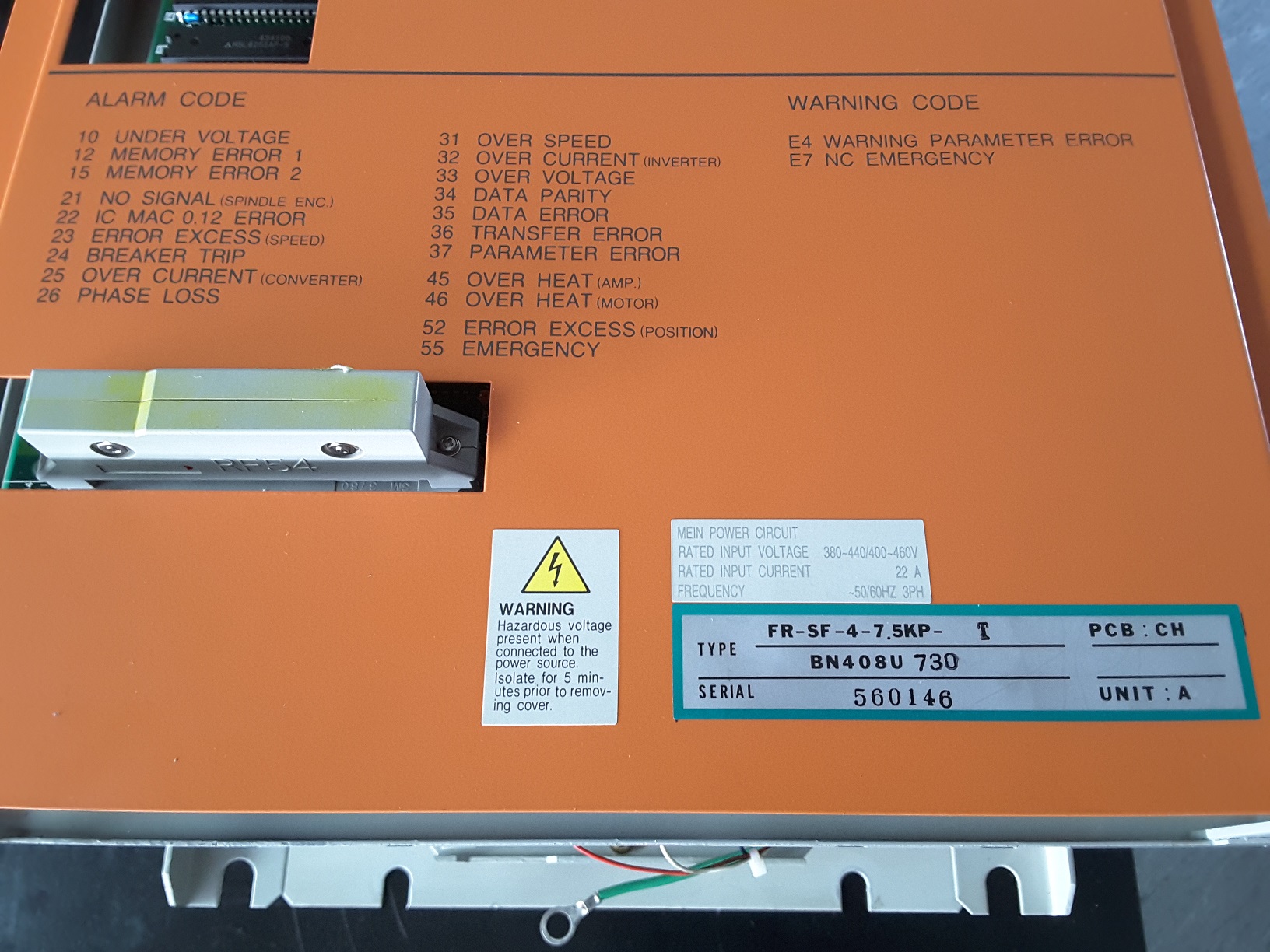

| Alarm | Bezeichnung | Ursache | Lösung |
|---|
| 10 | Under Voltage | Eingangsspannung zu niedrig oder kurzzeitiger Spannungsausfall | Netzversorgung prüfen, Kontakte kontrollieren |
| 12 | Memory Error 1 | Fehler beim Zugriff auf interne Steuerungsspeicher | Steuerplatine prüfen, ggf. tauschen |
| 15 | Memory Error 2 | Fehler bei 2-Port-Datenkommunikation | Kommunikationsplatine prüfen |
| 21 | No Signal (Encoder) | Kein Signal vom Encoder | Encoder, Kabel, Anschlüsse prüfen |
| 23 | IC MAC 0.12 Error | Steuerchip-Fehler | IC oder Steuerplatine prüfen |
| 24 | Breaker Trip | Überstrom im Hauptkreis | Leistungsteil und Sicherungen prüfen |
| 25 | Over Current (Converter) | Überstrom im Umrichter | Last und Kühlung prüfen, ggf. Leistungsteil tauschen |
| 26 | Phase Loss | Ausfall einer Netzphase | Netzeingang und Leitungen prüfen |
| 31 | Overspeed | Drehzahl > 115 % | Parameter prüfen, Lastverhalten analysieren |
| 46 | Overheat Motor | Motor überlastet, Lüfterausfall | Kühlung prüfen, Motorbelastung reduzieren |
Bestandteile
| Komponente | Modellbezeichnung | Hersteller-Nr. |
|---|
| Steuerplatine | SF-CH | BN634E266G52 |
| Kommunikationsplatine | SF-TL | BN624A961G52A |
| Netzteil | SF-PWH | – |
| Leistungsteil | 7.5k | – |
