Der Hurco-Kunde meldete den Fehler zunächst als Achsenproblem, da die Y-Achse plötzlich absackte.
Nach mehreren Wiederholungen stieg schließlich der Alarm „Overload“ am SGDH-15DE Drive auf, und der Motor ließ sich nicht mehr von Hand drehen.

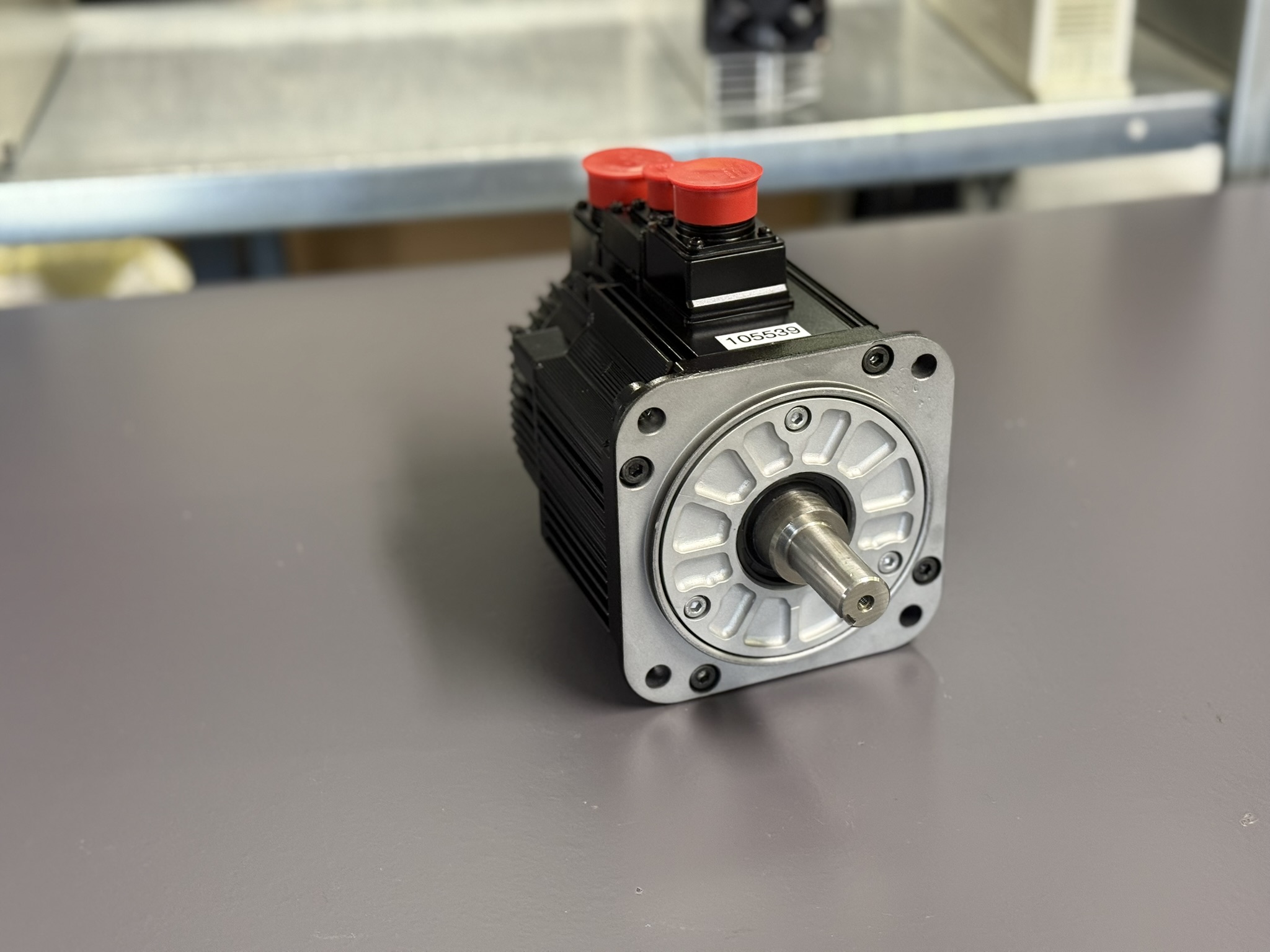

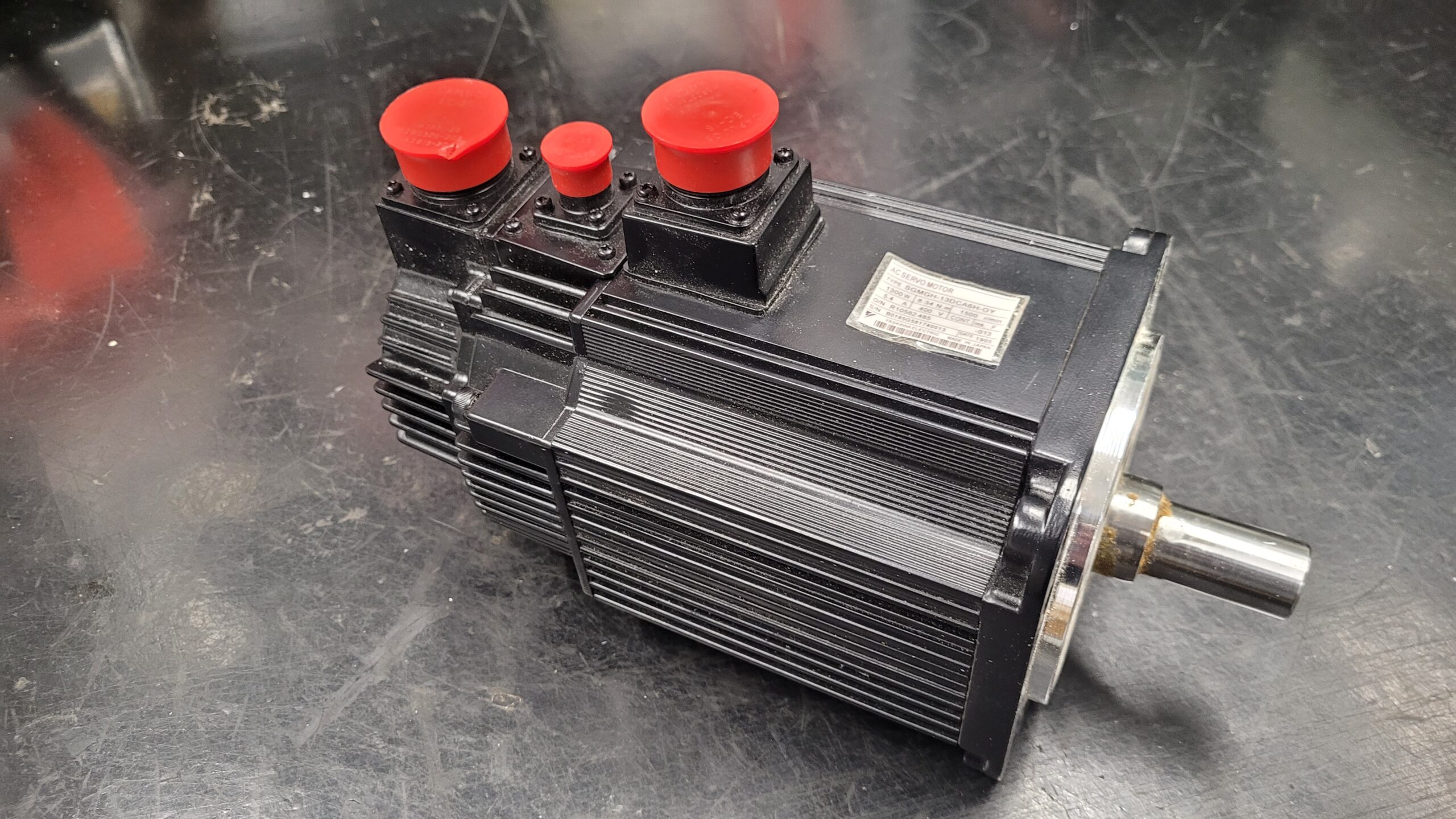

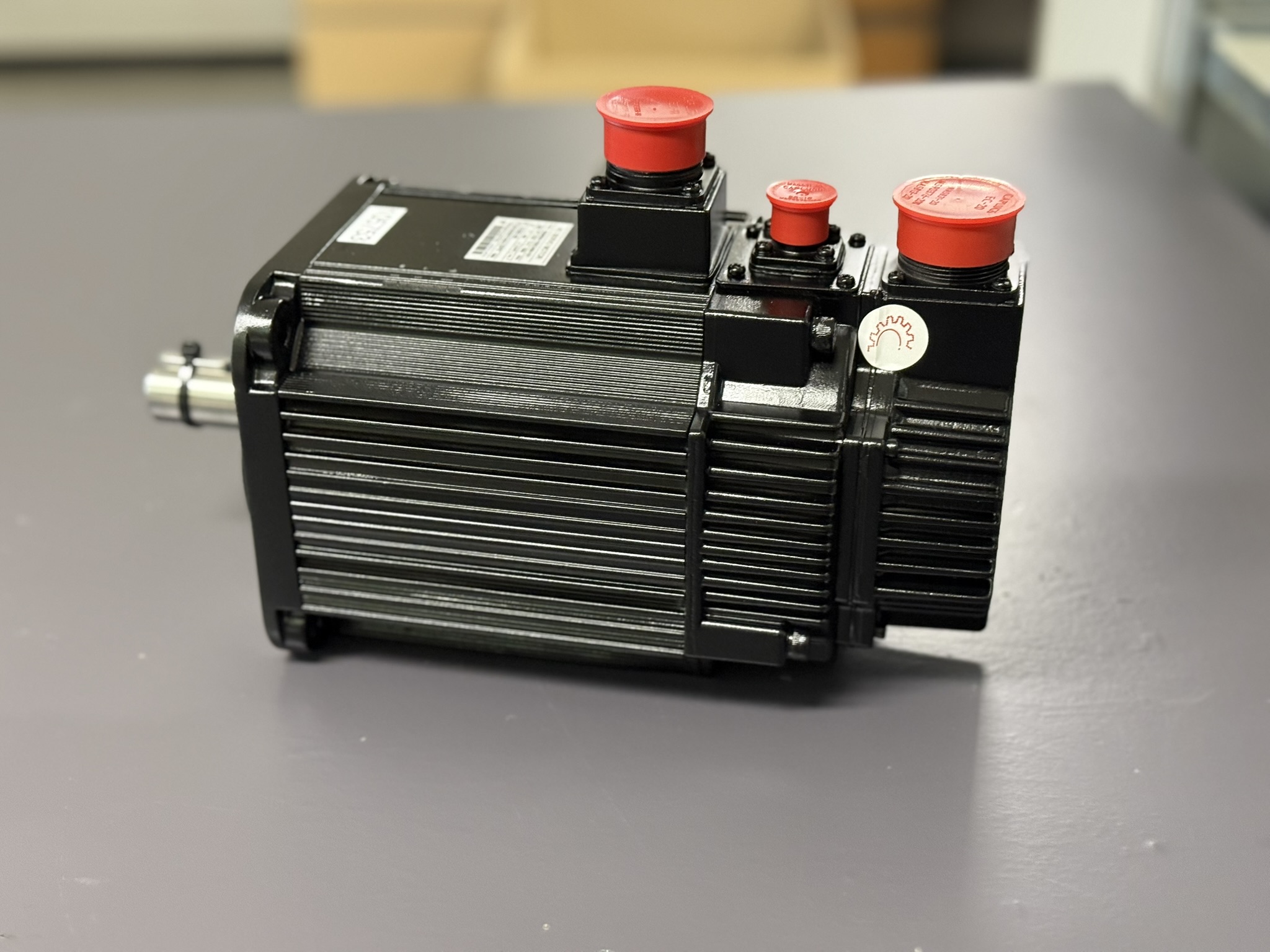

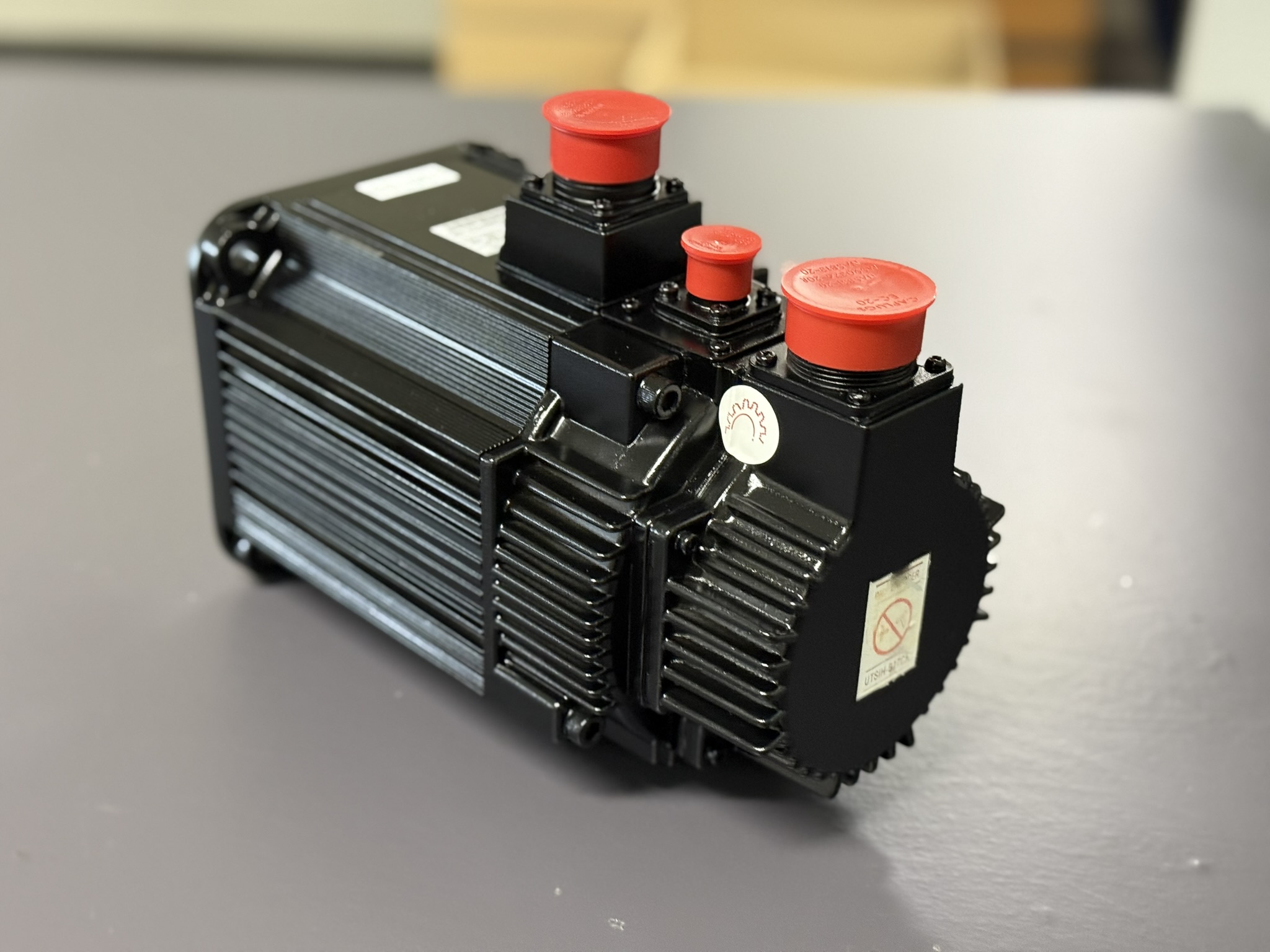

Beim Eintreffen des Motors war äußerlich nichts Auffälliges zu sehen.
Im Inneren zeigte sich jedoch das bekannte Fehlerbild:
Die Bremse war vollständig festgebacken, der Bremsbelag hatte sich gelöst, pulverisiert und im gesamten Motorinneren verteilt.
Feiner Bremsstaub hatte die Lager, den Encoderraum und das Statorinnere kontaminiert.
Ein klassischer Fall, der meist durch Alterung des Bremsbelags und Ölnebelbelastung entsteht.

Beim Öffnen zeigte sich, dass sich der Motor mechanisch blockiert hatte.
Die Kugellager waren zerstört, der Lauf fühlte sich rau an.
Der Encoder UTSIH-B17CK zeigte im Ruhezustand keine Fehler, jedoch war das Signal stark verschmutzt.

Die Entscheidung fiel gemeinsam mit dem Kunden auf eine komplette Überholung:

• Motor vollständig zerlegt
• Chemische Reinigung aller Komponenten
• Entfernen alter Lackreste und Verunreinigungen
• Erneuerung beider Lager (vorderes und hinteres)
• Neue Bremse Ogura SBR-112V-200B montiert
• Encoder ersetzt, neu justiert und geprüft
• Neue Dichtungen und Stecker montiert
• Gehäuse lackiert und im Ofen getrocknet
• Abschlussprüfung auf dem Yaskawa-Sigma-II-Teststand mit originalem SGDH-Drive

Der Test umfasste:

• Isolationsmessung zwischen Phase und Gehäuse
• Drehmoment- und Leerlauftests
• Überwachung des Encodersignals (Sin/Cos-Qualität)
• Bremstest (Haltemoment, Ansprechverhalten)
• 2-stündiger Dauerlauf unter Last

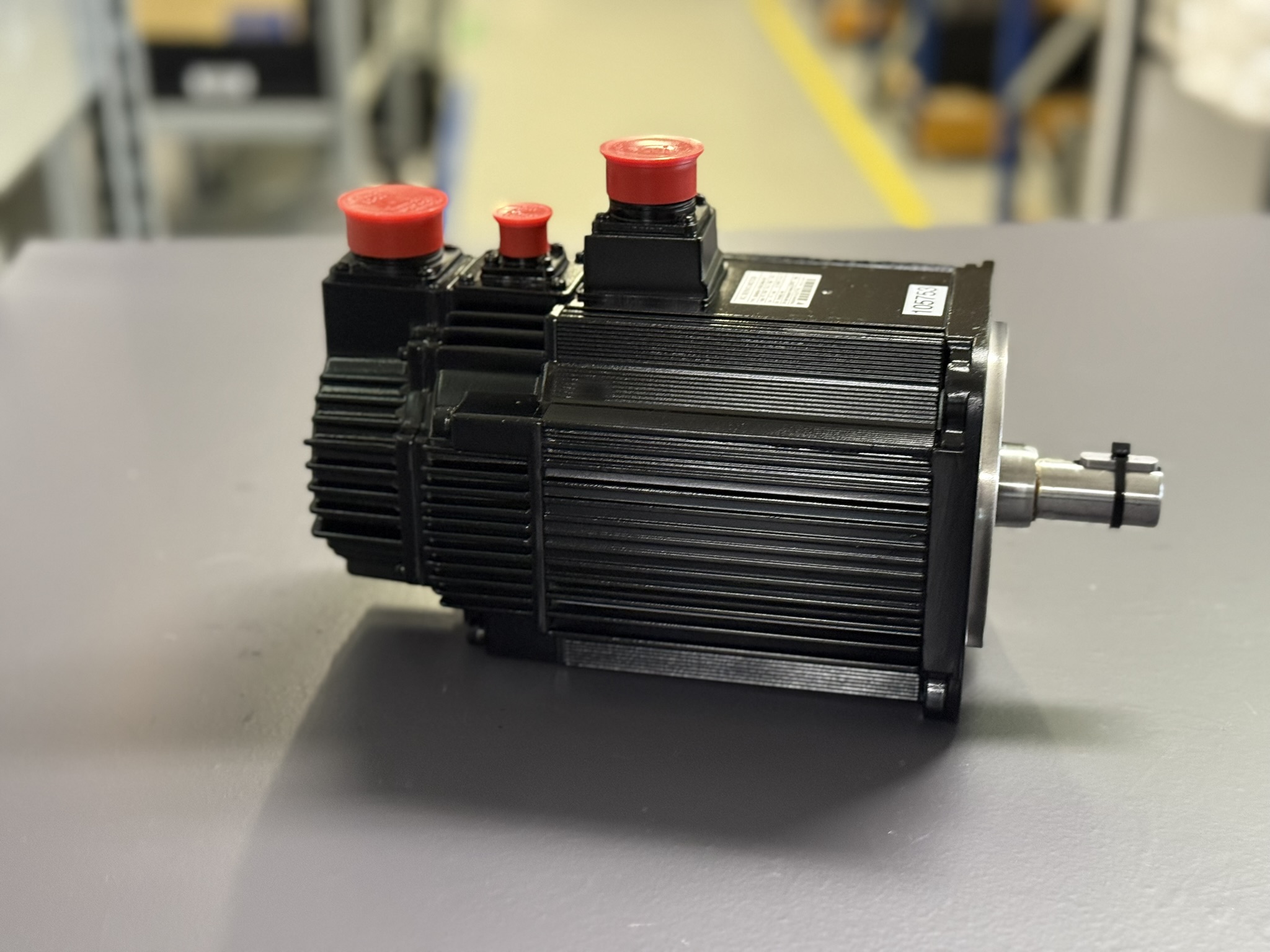

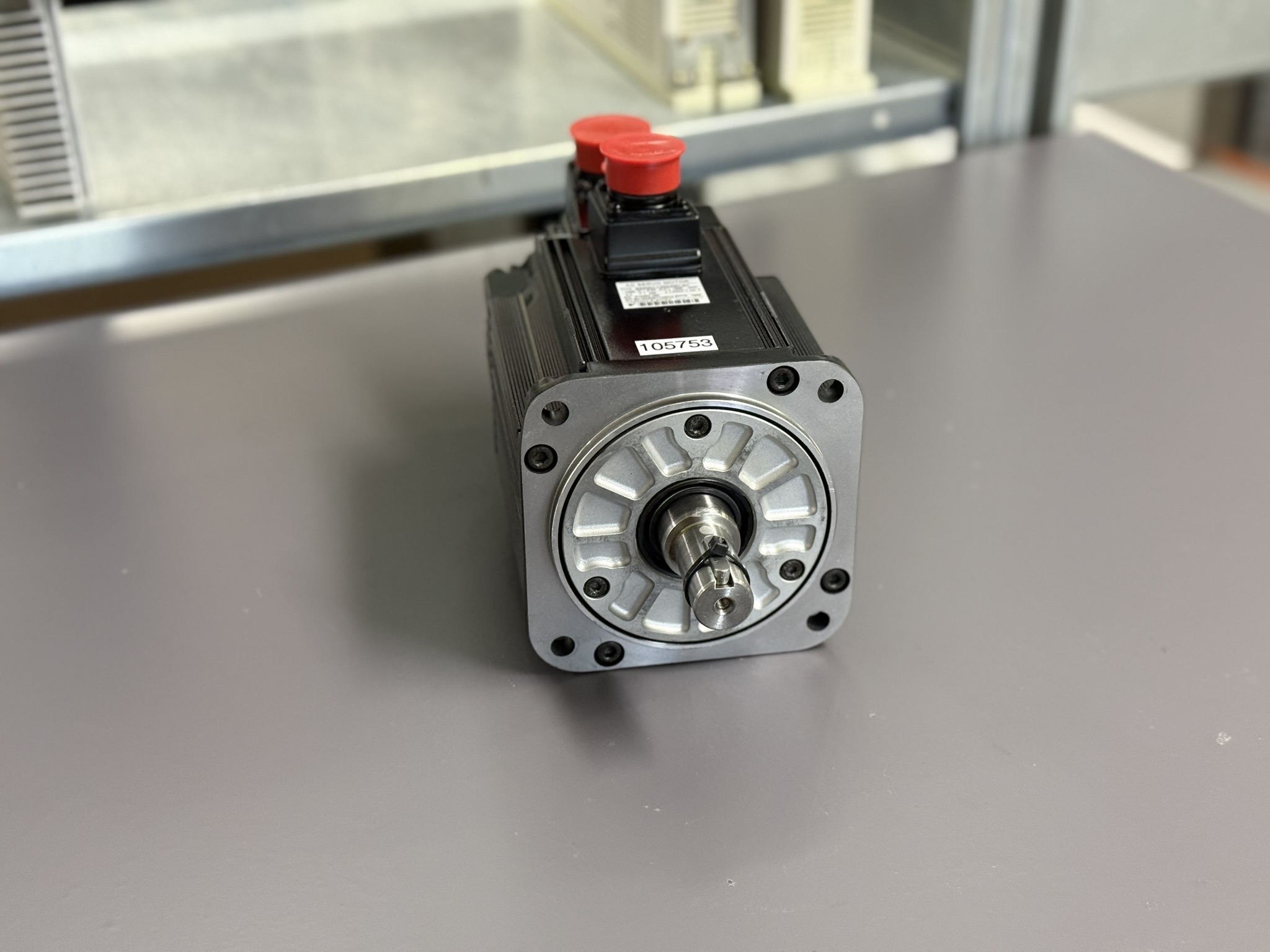

Nach bestandener Prüfung wurde der Motor an den Kunden zurückgeliefert.
Gesamtdauer der Reparatur: 5 Werktage.

Der Kunde legte besonderen Wert auf Zuverlässigkeit, da die Maschine bei einem Y-Achsen-Versagen Werkzeugkollisionen riskierte.
Dank der präventiven Komplettüberholung wurde die Funktionssicherheit langfristig wiederhergestellt.

Ursachen für Encoder- oder Motorausfälle

• Alterung des Bremsbelags (Verhärtung, Ablösung)
• Eindringen von Ölnebel oder Emulsion
• Übermäßige Feuchtigkeit im Maschinenraum
• Starke Vibrationen oder Achsenschläge
• Thermische Wechselbelastung durch häufige Starts/Stops
• Kabelbrüche oder Korrosion in Steckverbindungen
• Defekte Batterie bei Absolut-Encodern

Die Erfahrung zeigt, dass sich die Probleme meist schleichend entwickeln:
Zuerst treten sporadische Positionsfehler auf, dann Overload-Alarme, schließlich Blockade oder Stillstand.

Präventive Tipps für Kunden

• Umgebung trocken und staubfrei halten
• Regelmäßige Kontrolle der Bremsfunktion (Spannungsfreigabe prüfen)
• Lüfter und Schaltschränke sauber halten
• Steckverbinder regelmäßig prüfen und ggf. nachziehen
• Vibrationsüberwachung aktivieren
• Alle 4–5 Jahre präventive Überholung (Lager, Bremse, Dichtungen)
• Bei Stillstand > 6 Monate: Bremse manuell lösen und Motor einmal durchdrehen

Weitere Informationen wie Preis, Lieferzeit zu erwähnten Geräten:

• Yaskawa SGMGH-13DCA6H AC Servo Motor
• Encoder Yaskawa UTSIH-B17CK
• Ogura-Bremse SBR-112V-200B (24 VDC)
• Yaskawa Servopack SGDH-15DE

Weitere Informationen zu unseren Yaskawa-Reparaturen finden Sie hier.

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Yaskawa-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat zur Seite.

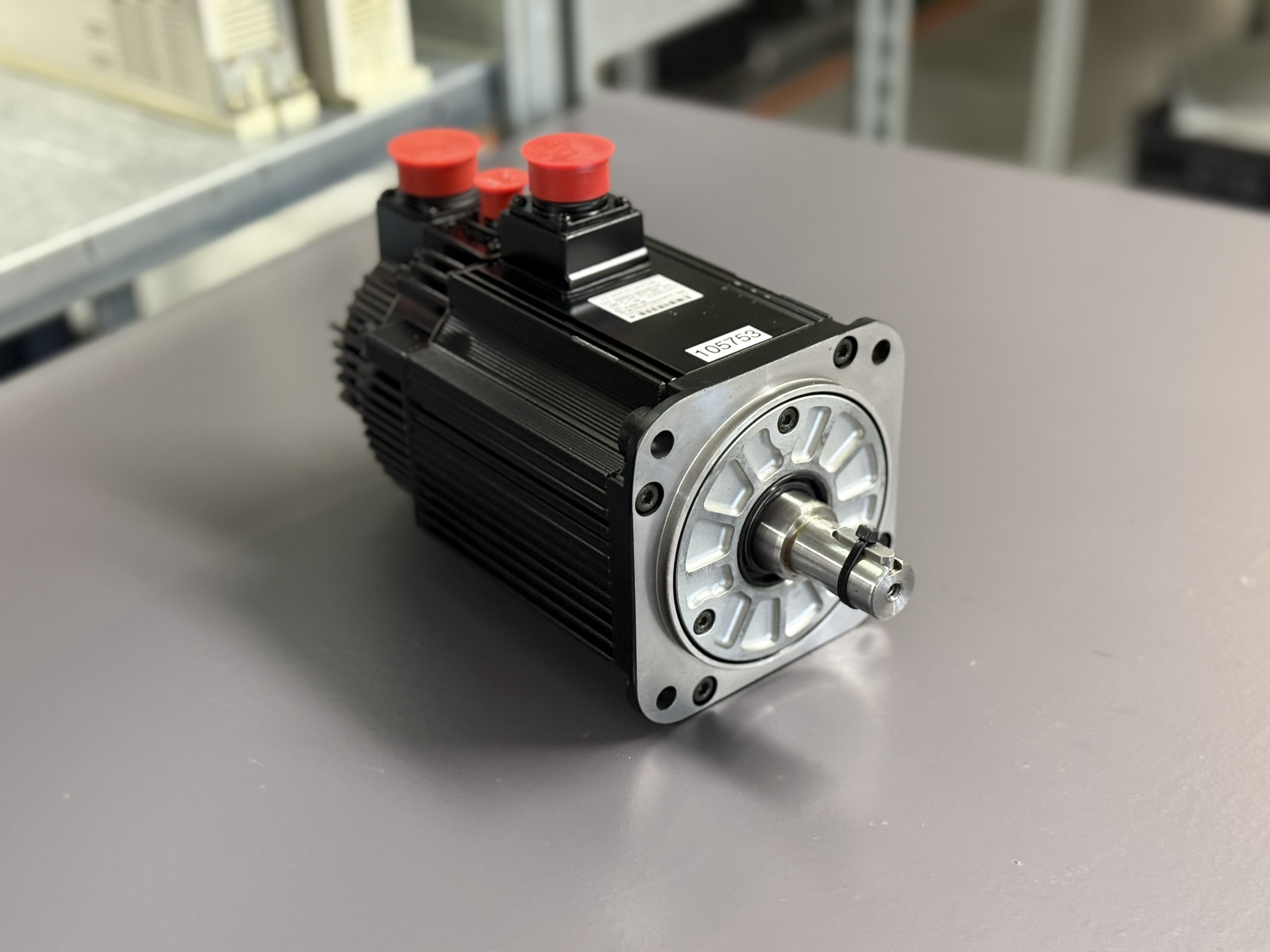

Gerätedaten (Technische Spezifikation)

Einsatzumgebung & kompatible Geräte

Der Motor wird typischerweise in präzisen CNC-Maschinen und Bearbeitungszentren eingesetzt, z. B.:

• Hurco-Maschinen (Vertikal-Bearbeitungszentren, Y-Achse)
• DMG MORI / Spinner / Bridgeport-Maschinen
• Automatisierte Handlingsysteme und Werkzeugwechsler

Kompatible Yaskawa-Drives (Sigma II-Serie):

• SGDH-10DE, SGDH-15DE
• Kommunikation über 17-Bit-Encoderleitung (UTSIH-Protokoll)
• Anschluss über standardisierte Servostecker (Power + Feedback + Bremse)

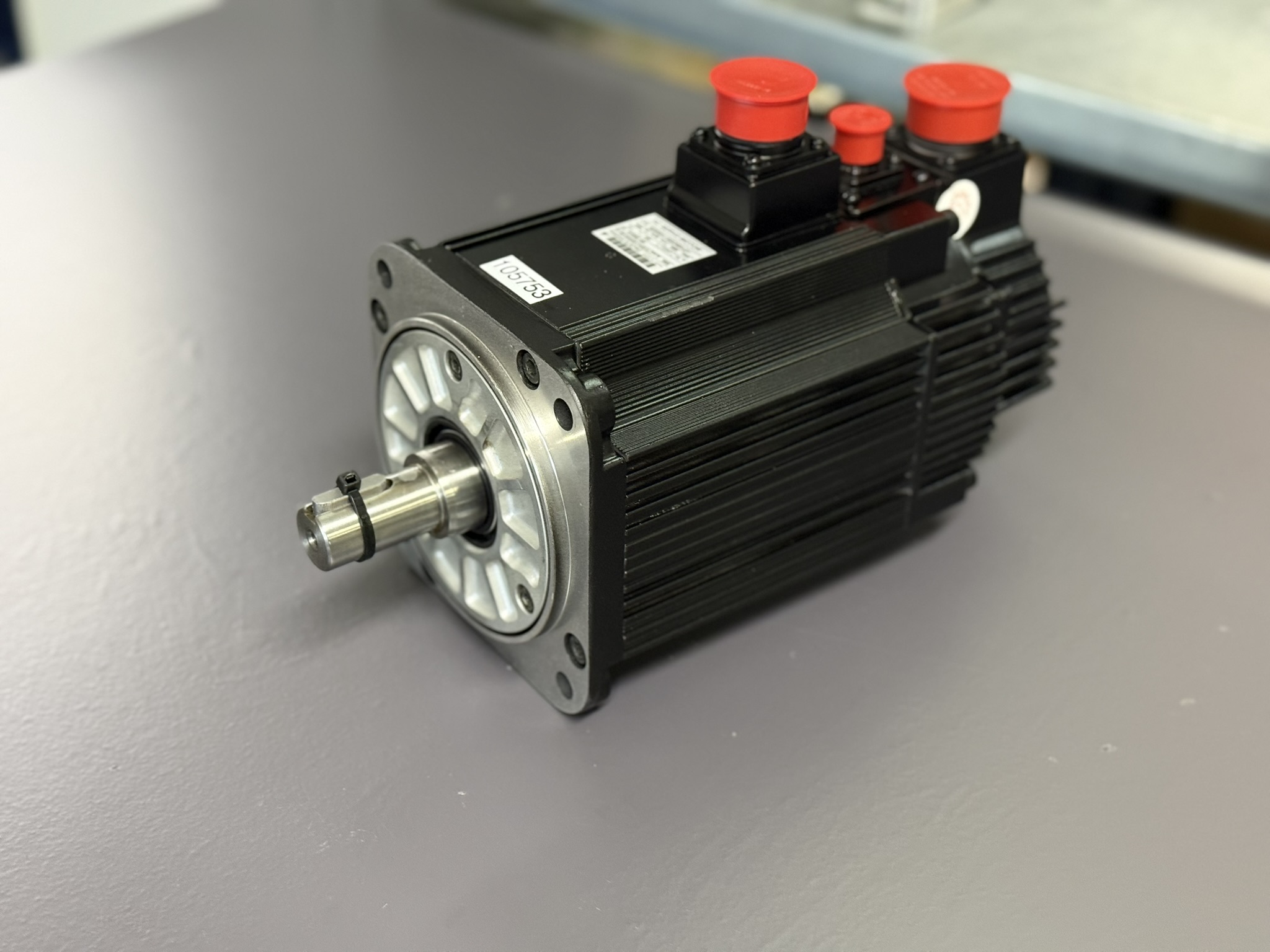

Funktionsbeschreibung

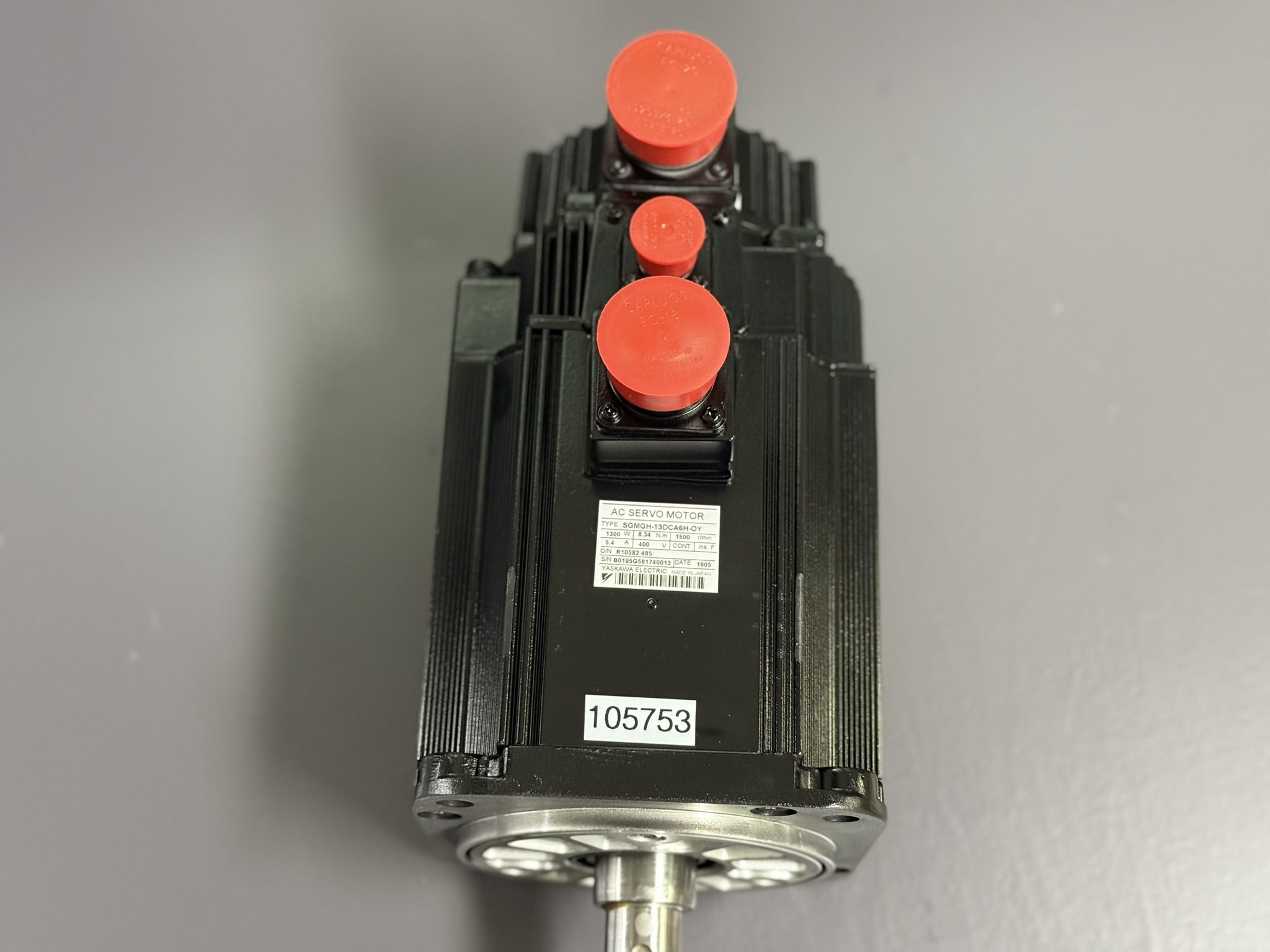

Der SGMGH-13DCA6H ist ein präziser AC-Servomotor aus der Sigma II-Baureihe.
Er wandelt elektrische Energie in kontrollierte Drehbewegungen mit hohem Drehmoment und Dynamik um.

Typische Aufgaben:

• Vorschubbewegung auf Y- und Z-Achsen
• Positionierung mit Encoder-Rückführung (Absolutwert)
• Drehmomentsteuerung für präzise Bearbeitung
• Haltefunktion über elektromagnetische Bremse bei Stillstand
• Die Bremse dient ausschließlich der Haltefunktion im stromlosen Zustand, nicht zum Not-Stop.
• Die Kombination aus Encoder und SGDH-Drive ermöglicht ein exaktes Positions-Feedback in Echtzeit.

Alarmmeldungen & Troubleshooting

Basierend auf den Yaskawa-Sigma-II-Manuals
