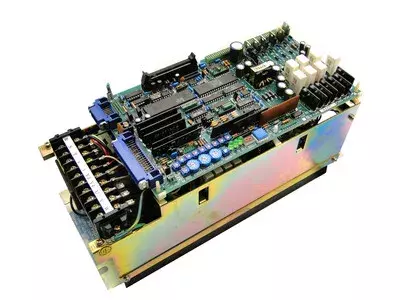

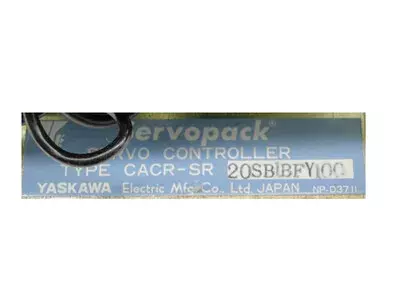

Reparatur für Yaskawa CACR-SR20SB1BFY100

Servopack

Id: 35500

Kaufen	Nicht verfügbar
Reparatur	700,00 €
Austausch	Nicht verfügbar

Preis: exkl. USt.
inkl. USt
Versandkosten werden extra berechnet

Verfügbarkeit	Lagerbestand

Zahlungsmöglichkeiten:

Zur Information

Wir bieten für das angezeigte Gerät Verkauf, Austausch und Reparatur zur Auswahl an.
Die Preise für Servo/Spindle Drives Power Supplies sind Standard Preise für Standartreparaturen.
Geräte im Verkauf oder Austausch wurden präventiv in unserer Werkstatt überholt.

Erfahren Sie mehr darüber...

Ausführliche Informationen zur Yaskawa CACR Servopacks

Zur besseren Qualitätskontrolle haben wir mehrere Testplätze für Yaskawa Geräte im Einsatz.

Unsere aktuelle Broschüre über industrypart GmbH finden Sie im Download Bereich.

Mehr über Yaskawa Geräte

We offer serial repairs for this product series

Repair of many electronic assemblies according to standardized repair procedures with documentation.
A larger repair capacity is possible for the same or similar orders
Target group: machine manufacturers, service companies and distributors

Access to years of experience, specialists and equipment. Find out more about our series repairs

1. Übersicht

Bewährter AC-Servoverstärker der Yaskawa CACR-SR-Serie (VS-800-Generation) für präzise Vorschubachsen in CNC-Maschinen. Robust, langlebig und servicefreundlich, ideal für den Dauerbetrieb in industrieller Umgebung.
- Gerätekategorie/Rolle: AC Servo Drive / Servopack (Einachs-Verstärker)
- Serie/Klasse: CACR-SR, 200-V-Klasse
- Bauweise: modular, konvektions- bzw. zwangsbelüftet (modellabhängig), servicefreundlich

2. Modellbezeichnung

CACR = Yaskawa AC-Servoverstärker (Servopack)
SR = Baureihe „SR“ (VS-800-Generation)
20 = Leistungsgröße ≈ 2.0 kW
S = 200-V-Spannungsklasse
B1BF = Schnittstellen-/Optionscode (typisch: Analog-/I/O-Variante)
Y100 = Ausführung/Option (werksspezifische Codierung)

3. Technische Daten

Merkmal	Wert
Versorgung	3-ph 200–230 V AC, 50/60 Hz
Eingangsstrom	n. v.
DC-Zwischenkreis	ca. 300 V DC (intern)
Ausgang	3-ph PWM, 200–230 V AC
Nennleistung	2.0 kW
Nennausgangsstrom	n. v.
Steuerung	Analog-Sollwert / digitale I/O (modellabhängig)
Encoder-Versorgung	5 V/12 V (modellabhängig)
Kühlung	Konvektion/Lüfter (modellabhängig)
Gewicht/Abmessung	n. v.

4. Anschlüsse & Schnittstellen

R/S/T: Netzanschluss 3-ph 200–230 V AC
U/V/W: Motorausgänge zum Servomotor
B1/B2 (RB): Anschluss Bremswiderstand (falls vorgesehen)
CN-I/O: Steuer-/Logik-I/O (Freigabe, Alarm, Ready, Referenzsignale)
Analog REF: Geschwindigkeits-/Drehmoment-Sollwert (±10 V) je nach Optionscode
CN-PG/ENC: Encoder-Rückführung (Inkremental/Absolut, modellabhängig)
PE/FG: Schutzerde, großflächig und niederohmig führen
Anzeige/LED: Betriebs- und Fehlercodes (numerisch/LED)

5. Steuerplatine / Baugruppen

Steuer-/Signalplatine (Regler, Analog-Front-End, I/O) – spezifischer Code n. v.
Leistungsendstufe (IPM/IGBT-Modul) – spezifischer Code n. v.
Netz-/Gleichrichtersektion mit Zwischenkreis – spezifischer Code n. v.
Kühlmodul mit Lüfter (modellabhängig) – spezifischer Code n. v.

6. Alarme & Troubleshooting

Code	Bezeichnung	Typischer Befund	Prüfung	Abhilfe
1	Überstrom (OC)	Kurzschluss/Überlast, defekte Endstufe	U/V/W trennen, Isolationsmessung Motor/Kabel	Verdrahtung/Motor prüfen, Leistungsteil instandsetzen
2	Überspannung (OV)	Regenerationsenergie zu hoch	DC-Bus, Bremswiderstand, Lastprofil prüfen	Bremswiderstand dimensionieren/anschließen, Profile anpassen
3	Unterspannung (UV)	Netz zu niedrig/Einbruch	Netzqualität, KVA, Zuleitungen prüfen	Versorgung stabilisieren, Trafo/Reaktor vorsehen
5	Übertemperatur (OH)	Lüfterausfall, verschmutzte Kühlung	Lüfterlauf, Kühlrippen, Umgebung	Reinigen, Lüfter tauschen, Belüftung verbessern
7	Geschw.Fehler/Regelabweichung	Unsteter Lauf, falsche Gains	Oszillation/Schwingung, Gains, Lastträgheit	Gains anpassen, Mechanik prüfen
8	Encodersignalfehler	Encoder/Kabel gestört	Steckverbinder, Schirmung, Versorgung 5/12 V	Kabel/Encoder tauschen, Schirm/Erde optimieren
9	Motorüberhitzung	Dauerhafte Überlast, Lüfterausfall	Thermoschutz, Lastverlauf	Last senken, Lüfter/Motor prüfen
10	Überdrehzahl	Sollwert/Fehlparametrierung	Sollwert, Getriebe-/Polpaar-Einstellung	Parameter korrigieren, Rampen anpassen
11	Speicher/Board-Fehler	Elektronikfehler	Selbsttest, Spannungen 5/12/24 V	Baugruppe reparieren/ersetzen
12	Takt-/Kommunikationsfehler	Option/PC-Tool/Seriell	Kabel/Protokoll	Verbindung prüfen, neu parametrieren
13	Regeneration/Brake Error	RB offen/unterdimensioniert	RB-Widerstand, Verkabelung	RB anschließen/ersetzen, Kapazität erhöhen
14	IPM/Endstufenfehler	Defektes Leistungsteil	Gate-Ansteuerung, Kurzschluss	Leistungseinheit instandsetzen/tauschen

7. Typische Anwendungen

CNC-Dreh- und Fräsmaschinen (Vorschubachsen)
Werkzeug- und Formenbau, Automatisierungslinien
Bearbeitungszentren, Achsantriebe mit analogem Sollwert

8. Service-Hinweise

Regelmäßige Reinigung von Kühlrippen, Lüftern und Schaltschränken
Parameter sichern (Backup) vor Eingriffen, Encoderversorgung prüfen
Bremswiderstand und Verdrahtung zyklisch kontrollieren
Keine Megger-Messung am eingebauten Drive; Motorleitungen zum Messen abklemmen
Erdung/Schirmung konsequent, Potentialausgleich großflächig ausführen

9. Reparaturbeschreibung

Eingangsprüfung: Sichtkontrolle, Geruchs-/Schadensindizien, Netz/PE prüfen, Isolationsmessungen Motor/Kabel
Demontage & Reinigung: Ausbau, schonende Grundreinigung, Erneuerung Wärmeleitmaterialien, Steckerpflege
Analyse: Prüfung Leistungsteil (IPM/IGBT), Gleichrichter/Zwischenkreis (ESR/Ripple), Steuer-/Gate-Treiber, Encoderversorgung
Instandsetzung: Tausch defekter Baugruppen (Leistung, Gate-Treiber, Hilfsnetzteile), Rework Lötstellen, präventiver Elko-/Lüftertausch
Prüfung & Belastungstest: Funktionsprüfung mit Referenzmotor, Strom-/Temperatur-/DC-Ripple-Monitoring, gezielte Alarmtests (OV/UV/OC)
Langzeittest & Abschluss: Dauerlauf unter praxisnaher Last, thermisches Tracking, Dokumentation mit Protokoll und Parameter-Backup
