26.05.2025 von Viktor Siebert

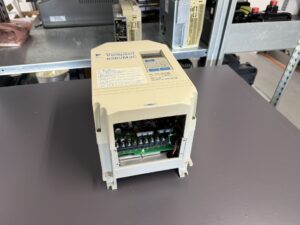

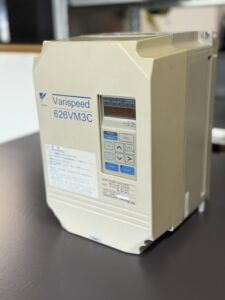

Praxisbeispiel: Reparatur statt Austausch beim Yaskawa Varispeed 626VM3C CIMR-VMC22P2
In einem mittelständischen Fertigungsbetrieb trat am Frequenzumrichter der Abfüllanlage immer wieder der Fehlercode F-100 auf – ein Hinweis auf Überstrom am Ausgang. Der Antrieb hatte bereits über zehn Jahre zuverlässig gearbeitet. Nach mehreren Ausfällen entschloss sich das Wartungsteam, ein identisches Ersatzgerät zu besorgen. Trotz korrekter Verdrahtung und sorgfältiger Parametrierung verweigerte der neue Umrichter jedoch den Betrieb – die Maschine ließ sich nicht wie gewohnt starten.
Nach reiflicher Überlegung entschied man sich, den alten Antrieb instand setzen zu lassen. Die Überlegung des Teams: Wenn er bereits zehn Jahre zuverlässig gearbeitet hatte, könnte ein gut überholtes Gerät vielleicht weitere zehn Jahre durchhalten. Der Frequenzumrichter wurde daher zum Maschinenhersteller eingesendet. Zwei Wochen später kam die ernüchternde Rückmeldung: Eine Reparatur sei angeblich nicht möglich, da keine Ersatzteile mehr verfügbar seien.
Damit stand der Kunde ohne funktionierende Lösung da – bis er durch eine Empfehlung zu uns kam. Wir hatten bereits mehrere Geräte dieser Serie erfolgreich repariert und kannten die spezifischen Schwächen. Auch der Grund, warum das Ersatzgerät in der Anlage nicht funktionieren wollte, war uns bekannt: Bei diesem Modell gibt es versteckte Parameter, die ein Standardbenutzer weder einsehen noch übertragen kann – selbst mit vollständiger Parametrierung.
Der Kunde schickte uns daraufhin auch das Ersatzgerät zur korrekten Parametrierung. So konnten wir nicht nur den defekten Antrieb reparieren, sondern auch dafür sorgen, dass der Ersatz im Ernstfall sofort einsatzbereit ist. Seitdem läuft die Anlage wieder stabil – und der Kunde weiß: Im Problemfall hat er eine funktionierende Lösung in Reichweite.
Weitere Informationen wie Preis, Lieferzeit zum:
Yaskawa Varispeed 626VM3C CIMR-VMC22P2
Mehr Informationen zu unserer Yaskawa-Reparaturkompetenz finden Sie hier: Yaskawa Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Yaskawa-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

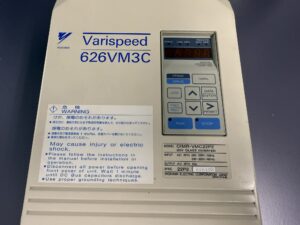

Gerätedaten: Yaskawa Varispeed 626VM3C CIMR-VMC22P2
| Parameter | Wert |
|---|
| Eingangsspannung/-strom | 3× 200–220 V AC (50/60 Hz) ca. 11 A |
| Ausgangsspannung/-strom | 3× 0–230 V AC (variable Frequenz) / 13 A (Nennstrom) |
| Leistung | 2,2 kW (3 HP) |
| Gewicht | ca. 7 kg |
| Abmessungen (B×H×T) | 204,5 × 304 × 225 mm |
| Umgebung | 0–55 °C, 5–95 % r.F., Innenraum, nicht korrosiv, unter 1000 m Höhe |
Typische Einsatzumgebungen
Der 626VM3C wird häufig in Werkzeugmaschinen, Abfüllanlagen, Verpackungslinien, Förderbändern und automatisierten Produktionssystemen eingesetzt. Seine kompakte Bauweise, die zuverlässige Vektorregelung und die robusten Schutzmechanismen machen ihn besonders geeignet für Retrofit-Projekte und die Instandhaltung von Bestandsanlagen.
Funktionsweise
Der Frequenzumrichter wandelt die konstante Netzfrequenz in eine variable Ausgangsfrequenz und -spannung, um Drehstrommotoren drehzahlvariabel betreiben zu können. Die integrierte Vektorregelung ermöglicht konstantes Drehmoment über den gesamten Drehzahlbereich. Funktionen wie Rampensteuerung, Bremswiderstandsanbindung und umfangreiche Diagnostikfunktionen sind integriert.
Wichtige Alarmcodes und Lösungen
| Fehlercode | Bedeutung | Ursache | Lösung |
|---|
| F-100 | Ausgangsüberstrom | Kurzschluss, Motorfehler, Last zu hoch | Motor/Kabel prüfen, Parameter kontrollieren |
| F-302 | Lüfterfehler | Lüfter defekt oder blockiert | Lüfter tauschen, Luftstrom sicherstellen |
| F-400 | Zwischenkreis-Überspannung | Netzspannungsspitze, generatorisches Bremsen | Bremswiderstand einsetzen, Netz prüfen |
| F-700 | Motorüberlastung | Überlast, mechanische Blockade | Mechanik prüfen, Hoch-/Auslaufzeiten anpassen |
| F-904 | Überhitzung Kühlkörper | Umgebung zu warm, Belüftung unzureichend | Lüftung verbessern, Temperatur kontrollieren |
| F-C00 | Geberrückmeldung fehlt | Encoder nicht angeschlossen oder defekt | Encoder und Kabel prüfen |
| F-A01 | Hauptsicherung ausgelöst | interner Kurzschluss | Sicherung ersetzen, Gerät prüfen lassen |
